Как работает сцепление в автомобиле Шевроле Лачетти: раскрываем все секреты его устройства

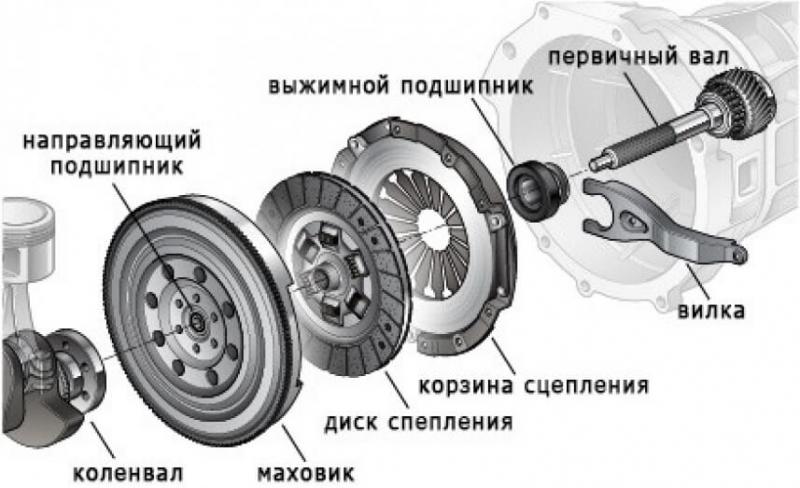

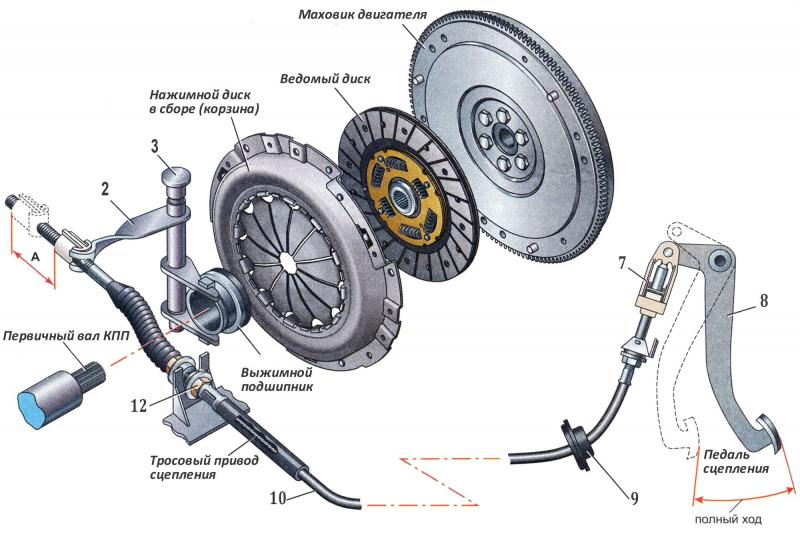

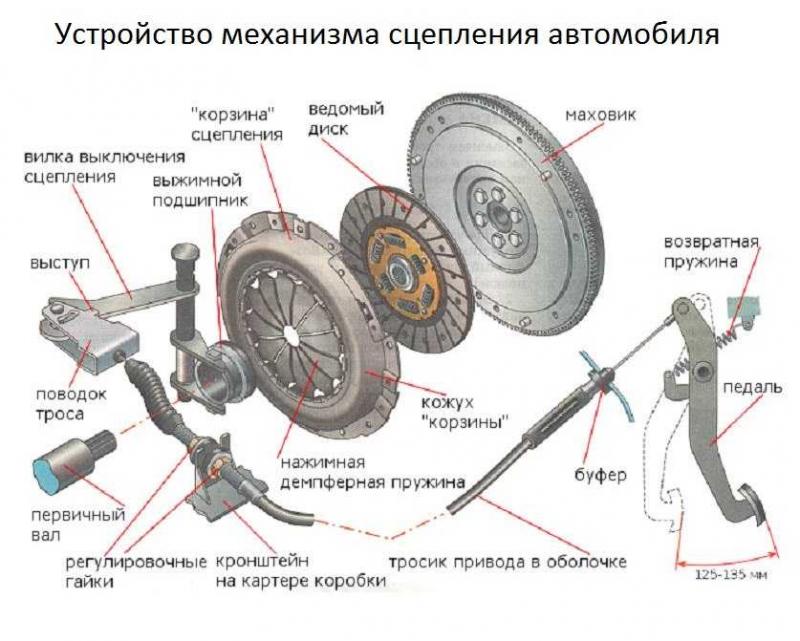

Основные элементы сцепления Шевроле Лачетти
Сцепление играет важнейшую роль в автомобиле, позволяя плавно трогаться с места и переключать передачи.
Маховик
Маховик представляет собой массивный диск, жестко скрепленный с коленчатым валом двигателя. При работающем двигателе маховик вращается и накапливает кинетическую энергию, которая помогает выровнять скорость вращения коленчатого вала на разных тактах.
Нажимной диск
Нажимной диск находится между маховиком и ведомым диском сцепления. Он может свободно вращаться на подшипниках и передвигаться в осевом направлении при помощи вилки выключения сцепления. Именно нажимной диск своим движением обеспечивает включение и выключение сцепления.
Ведомый диск
Ведомый диск расположен между маховиком и корзиной сцепления. Он жестко соединен с первичным валом коробки передач. При выключенном сцеплении ведомый диск свободно вращается от маховика, передавая крутящий момент на трансмиссию.
Корзина сцепления
Корзина сцепления представляет собой металлическую штамповку в форме плошки. Внутри корзины находятся ведущие и ведомые диски, а также нажимные пружины. Снаружи к корзине крепится механизм выключения сцепления.
Нажимные пружины
Нажимные пружины расположены в корзине сцепления между опорным кольцом и нажимным диском. Их задача — прижимать нажимной и ведомый диски друг к другу для передачи крутящего момента при включенном сцеплении.
Механизм выключения сцепления
Механизм выключения обеспечивает отвод нажимного диска от ведомого при нажатии на педаль сцепления. Это приводит к прерыванию передачи крутящего момента на трансмиссию и выключению сцепления.
Как работает сцепление в автомобиле Шевроле Лачетти: раскрываем все секреты его устройства
Это поможет лучше понять устройство и назначение всех элементов сцепления.
Положение покоя
В нейтральном положении, когда нога водителя не нажимает на педаль, пружины в корзине сцепления с усилием прижимают нажимной и ведомый диски друг к другу. Таким образом осуществляется жесткая механическая связь между коленчатым валом двигателя и первичным валом коробки передач.
Выключение сцепления
При нажатии на педаль сцепления активируется механизм выключения, который через систему рычагов отводит нажимной диск от ведомого. В результате пропадает сила трения между дисками, и они начинают свободно проворачиваться относительно друг друга. Таким образом прерывается передача крутящего момента на трансмиссию.
Плавное включение
Отпуская педаль, водитель плавно включает сцепление. Нажимной диск возвращается в исходное положение и постепенно начинает передавать все больший крутящий момент на трансмиссию по мере нарастания силы трения with между дисками. Это позволяет плавно и без рывков трогаться с места.
Переключение передач
Для переключения передач водитель кратковременно выключает сцепление, переводя рычаг коробки передач в нужное положение. Затем он плавно включает сцепление, чтобы бесшумно и без ударов включить нужную передачу в трансмиссии.
Таким образом, благодаря комплексному взаимодействию всех элементов сцепления достигается плавное и точное управление автомобилем Шевроле Лачетти. Понимание принципов работы сцепления позволяет водителю выжать максимум из возможностей этого автомобиля.
Принцип работы механизма выключения сцепления

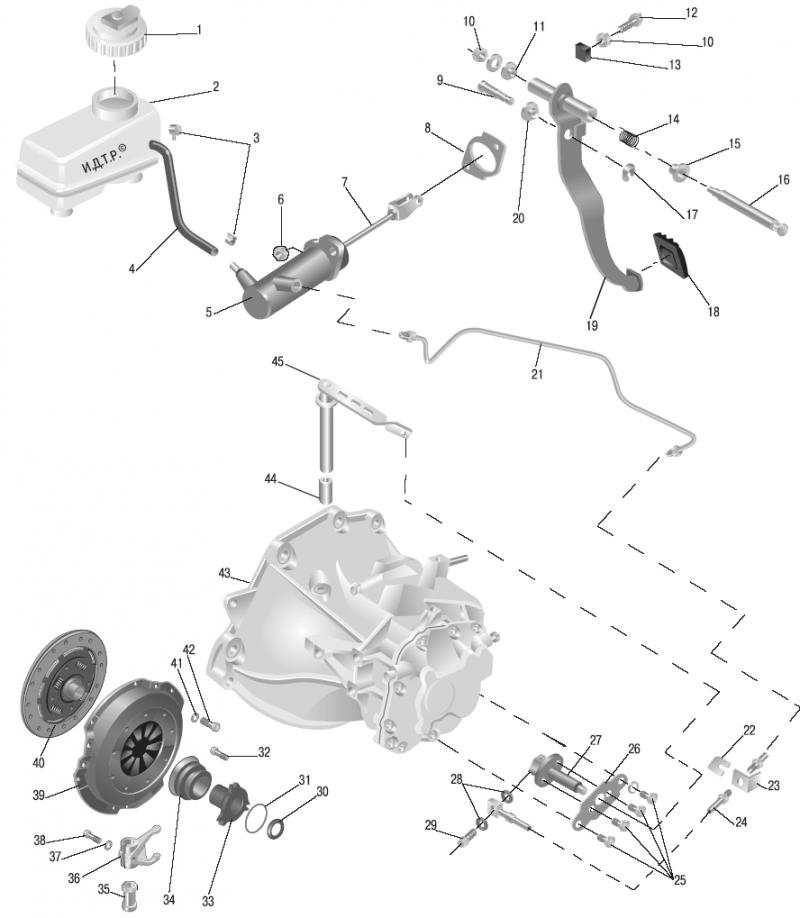

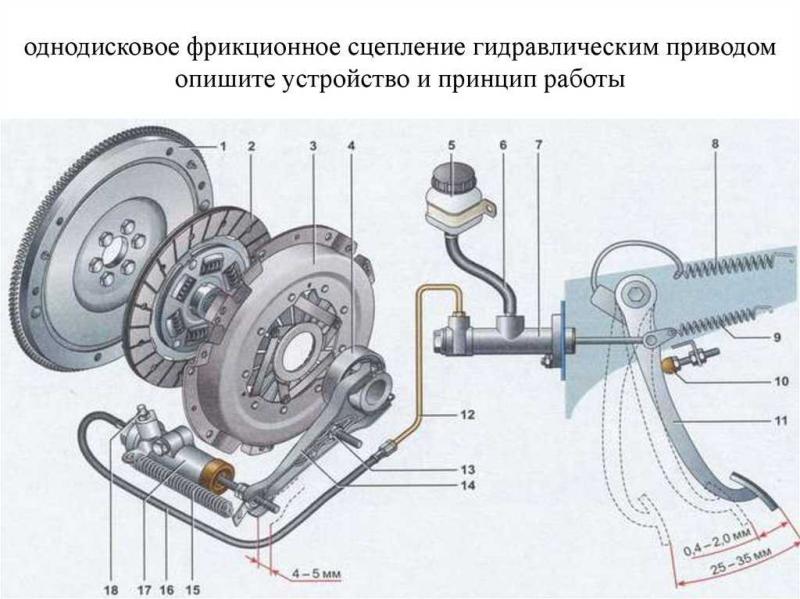

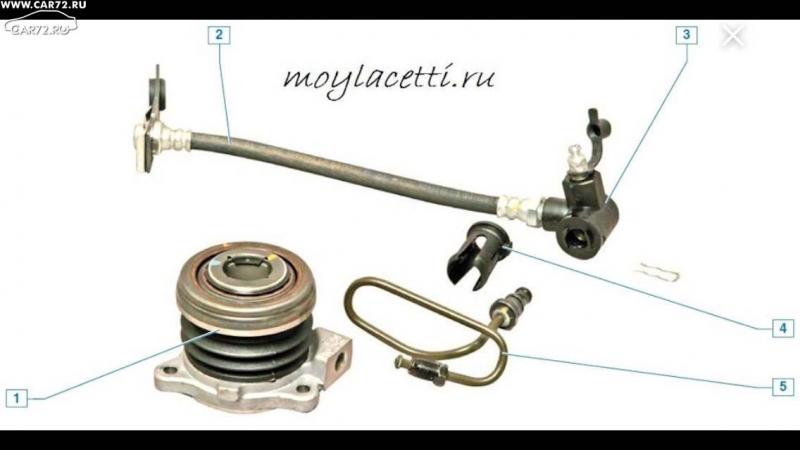

Гидропривод выключения сцепления
В автомобиле Шевроле Лачетти используется гидропривод выключения сцепления. При нажатии на педаль сцепления через систему рычагов нажимается поршень главного цилиндра гидропривода.
Это приводит к перемещению рабочей жидкости по трубопроводам к исполнительному механизму, который расположен непосредственно на корзине сцепления.
Рабочий цилиндр механизма выключения
Поступление жидкости в рабочий цилиндр исполнительного механизма вызывает перемещение его поршня в осевом направлении. Этот поршень жестко связан с кольцом выключения сцепления.
Кольцо выключения сцепления
Кольцо выключения находится между нажимным диском и упорным подшипником. При движении поршня рабочего цилиндра кольцо выключения перемещается в осевом направлении и через систему рычагов отводит нажимной диск от ведомого.
Таким образом происходит выключение сцепления и прерывание передачи крутящего момента от двигателя к трансмиссии при нажатии на педаль.
Возврат в исходное положение
При отпускании педали сцепления возвратная пружина механизма выключения возвращает все детали в исходное положение, обеспечивая плавное включение сцепления.
Таким образом, гидропривод в сочетании с механическими рычагами позволяет обеспечить точное и плавное управление процессом выключения и включения сцепления на автомобиле Шевроле Лачетти.
Понимание принципов работы механизма выключения сцепления помогает водителю правильно эксплуатировать автомобиль и в случае необходимости своевременно обнаружить неисправности этой системы.

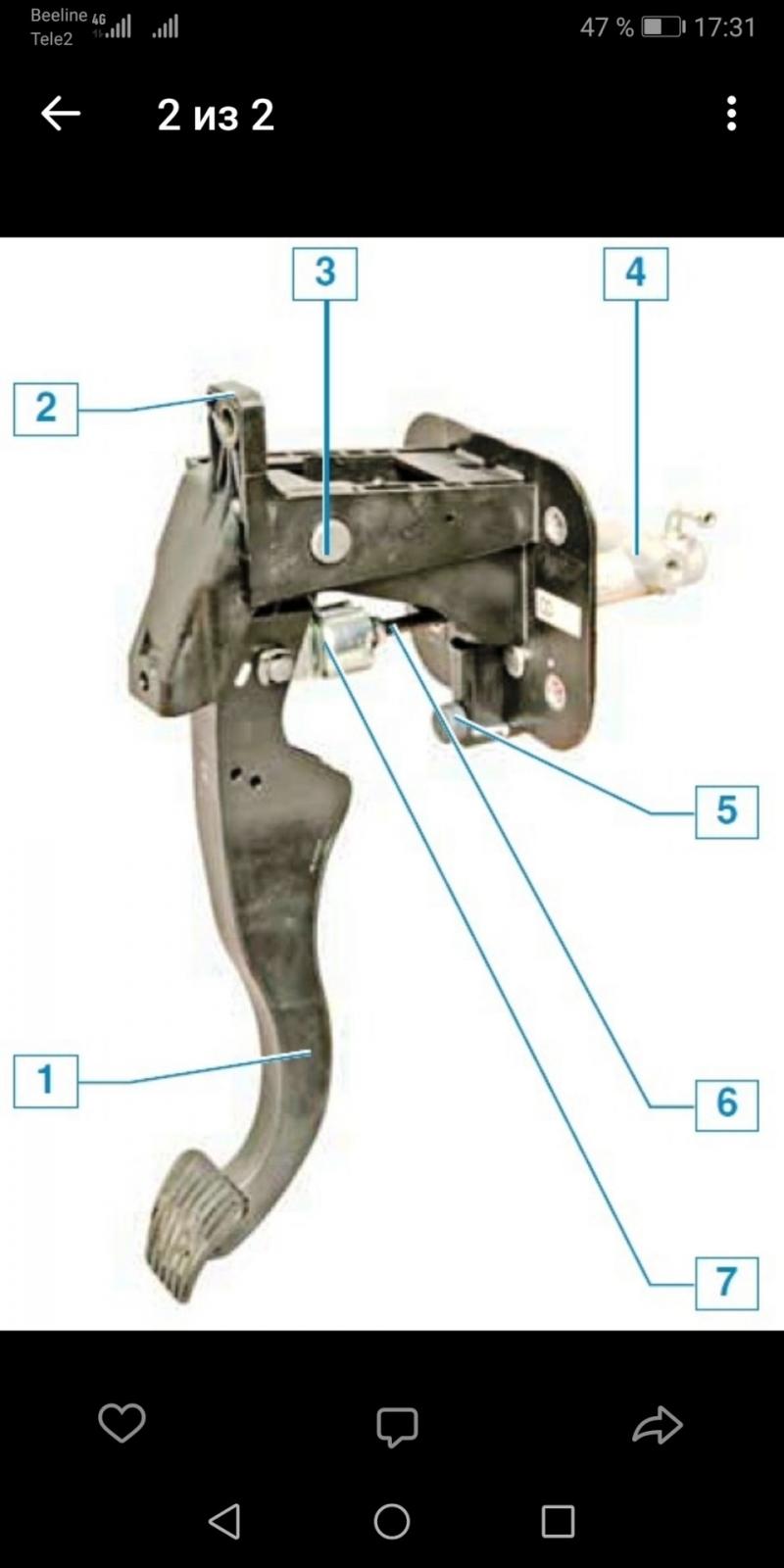

Регулировка свободного хода педали сцепления
Правильная регулировка свободного хода педали сцепления имеет большое значение для комфортного и безопасного управления автомобилем.
Назначение регулировки
Свободный ход педали — это ее небольшое перемещение до начала выключения сцепления. Он нужен, чтобы исключить постоянную нагрузку на подшипники вала отвода сцепления.
При износе накладок сцепления или просадке привода свободный ход увеличивается. Это приводит к запаздыванию включения сцепления и осложняет трогание с места.
Порядок регулировки
Регулировка свободного хода на Лачетти производится так:
- Отсоединить тягу механизма от педали и отвести педаль вверх, закрепив ее.
- Ослабить контргайку регулировочного болта.
- Вращая болт, добиться зазора 20-30 мм между рычагом педали и упорным болтом кузова.
- Затянуть контргайку и опустить педаль в рабочее положение.
- Проверить величину свободного хода педали до начала выключения сцепления.
Регулировка не должна приводить к появлению люфта в шарнирах привода сцепления. После регулировки обязательно проверить работу сцепления в движении.
Признаки неправильной регулировки
О нарушении регулировки свободного хода свидетельствуют:
- Повышенный шум при выключении сцепления.
- Затрудненное включение передач.
- Буксование сцепления и пробуксовка при трогании.
При обнаружении подобных признаков следует проверить и при необходимости отрегулировать свободный ход педали сцепления.
Правильная регулировка сцепления является одним из залогов долговечной и безпроблемной работы трансмиссии автомобиля.
Диагностика неисправностей сцепления по внешним признакам
Сцепление является одним из наиболее нагруженных узлов автомобиля. Со временем изнашиваются детали механизма выключения и фрикционные накладки ведомого диска. Это приводит к появлению различных неисправностей.
Часто о начинающихся проблемах со сцеплением можно узнать по косвенным признакам еще до появления серьезных поломок.
Проверка педали сцепления
Признаками неисправности могут быть:
- Повышенный люфт педали.
- Ход педали больше или меньше обычного.
- Педаль не возвращается в исходное положение.
- Стук при нажатии педали.
Это свидетельствует об износе и поломках в приводе сцепления.
При трогании
Проблемы при трогании:
- Визг шин при трогании с места.
- Долгое включение передачи.
- Автомобиль с трудом набирает обороты.
Возможные причины — износ накладок, ослабление нажимных пружин.
Во время движения
Подозрительные признаки:
- Вибрация кузова при разгоне.
- Гул при выключении сцепления.
- Затрудненное переключение передач.
Скорее всего причиной является большой люфт в деталях привода или неисправность амортизатора.
При появлении перечисленных признаков рекомендуется проверить состояние сцепления у специалиста и выполнить необходимый ремонт для предотвращения дорогостоящей поломки.
Регулярная диагностика поможет своевременно обнаружить неисправность сцепления автомобиля Шевроле Лачетти и избежать серьезных последствий.

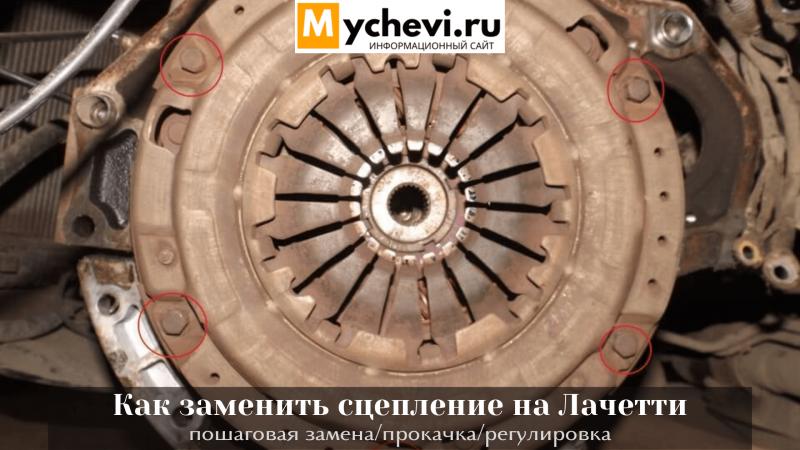

Как правильно заменить диск сцепления
Со временем диски сцепления изнашиваются и требуют замены.
Подготовка к замене
Перед заменой диска сцепления нужно:
- Припарковать автомобиль на ровной площадке и затормозить стояночным тормозом.
- Поднять переднюю часть автомобиля домкратом и установить страховочные подставки.
- Снять кожух сцепления, отсоединив болты крепления.
Последовательность замены
Замена диска производится в следующем порядке:
- Отсоединить привод сцепления от корзины, снять вилку.
- Отвернуть болты крепления корзины сцепления к маховику.
- Аккуратно снять корзину в сборе с нажимным диском.
- Заменить изношенный диск на новый.
- Установить корзину на место и затянуть болты.
- Подсоединить вилку выключения сцепления.
- Проверить работу сцепления на холостых оборотах.
Особенности регулировки
После замены диска нужно:
- Отрегулировать зазор между нажимным и ведомым диском.
- Проверить свободный ход педали сцепления.
- Убедиться в плавном и полном включении сцепления.
Работа выполняется в обратной последовательности. Не забудьте залить рабочую жидкость в систему гидропривода сцепления.
Правильно выполненная замена диска сцепления обеспечит надежную работу трансмиссии автомобиля Шевроле Лачетти на долгие годы.
Пошаговая инструкция замены выжимного подшипника
Выжимной подшипник является одним из ключевых элементов механизма выключения сцепления.
Необходимые инструменты
Для замены выжимного подшипника потребуются:
- Набор торцевых головок
- Отвертка крестовая
- Монтажка
- Съемник подшипников
- Новый подшипник
Последовательность замены
- Отсоединить привод от корзины сцепления.
- Выкрутить болты крепления корзины и снять ее.
- Снять стопорное кольцо подшипника специальным съемником.
- Аккуратно выпрессовать старый подшипник из гнезда.
- Запрессовать новый подшипник в посадочное место.
- Установить стопорное кольцо на место.
- Собрать корзину и установить на место.
Моменты затяжки
При сборке нужно соблюдать моменты затяжки резьбовых соединений:
- Болты корзины — 25 Нм
- Болты стопорного кольца — 8 Нм
- Гайка вилки выключения — 23 Нм
После замены обязательно проверить свободный ход и регулировку привода сцепления.
Соблюдая данную инструкцию, вы сможете быстро и качественно заменить выжимной подшипник сцепления автомобиля Шевроле Лачетти.
Полезные советы по замене нажимного диска
Нажимной диск является ответственной деталью механизма выключения сцепления. При его замене на Шевроле Лачетти следует учитывать несколько важных нюансов.
Проверка состояния деталей
Перед заменой нажимного диска нужно внимательно осмотреть сопряженные детали — ведомый диск, подшипник, корзину. При наличии износа лучше заменить их одновременно с нажимным диском.
Соблюдение чистоты
Процесс замены диска проводить в чистом и сухом месте. Не допускать попадания грязи и посторонних частиц в корзину сцепления.
Проверка биения
После установки нового диска нужно проверить биение торцов корзины сцепления. Оно не должно превышать 0,8 мм.
Регулировка зазора
Обязательно отрегулировать зазор между нажимным и ведомым диском сцепления согласно инструкции.
Обкатка сцепления
После замены диска рекомендуется провести обкатку сцепления плавными троганиями с места в течение 300-500 км. Это позволит приработать фрикционные поверхности.
Соблюдая эти простые советы при замене нажимного диска, вы обеспечите надежную и долговечную работу сцепления автомобиля Шевроле Лачетти.
Особенности замены вилки выключения сцепления
Вилка выключения сцепления является ответственным элементом привода.
Демонтаж вилки
Для демонтажа вилки необходимо:
- Отсоединить тяги привода от вилки.
- Отвернуть болты крепления вилки к картеру сцепления.
- Аккуратно извлечь вилку из картера.
Установка новой вилки
При установке вилки нужно:
- Смазать поверхности скольжения смазкой Литол-24.
- Установить вилку в картер и затянуть болты.
- Подсоединить тяги привода сцепления.
Регулировка привода
После замены вилки требуется:
- Отрегулировать свободный ход педали сцепления.
- Проверить легкость переключения передач.
- Убедиться в отсутствии вибраций при работе сцепления.
Правильная установка и регулировка вилки выключения сцепления гарантирует надежную работу привода на автомобиле Шевроле Лачетти.
Устранение проблем с выключением сцепления
В процессе эксплуатации автомобиля Шевроле Лачетти могут возникнуть неполадки в работе механизма выключения сцепления.
Причины проблем
Типичными причинами проблем с выключением сцепления являются:
- Износ или разрушение нажимного подшипника.
- Заедание поршня гидроцилиндра.
- Утечки рабочей жидкости.
- Ослабление нажимной пружины сцепления.
Поиск неисправностей
Чтобы найти неисправность, нужно:
- Проверить уровень рабочей жидкости в бачке гидропривода.
- Осмотреть цилиндр выключения на предмет подтеков.
- Оценить состояние нажимного подшипника и пружин.
Устранение неполадок
Для решения проблем рекомендуется:
- Заменить изношенные детали.
- Перебрать или заменить гидроцилиндр.
- Устранить утечки жидкости.
- Отрегулировать привод выключения.
Своевременное устранение неисправностей механизма выключения сцепления позволит вернуть плавность хода автомобиля Шевроле Лачетти.

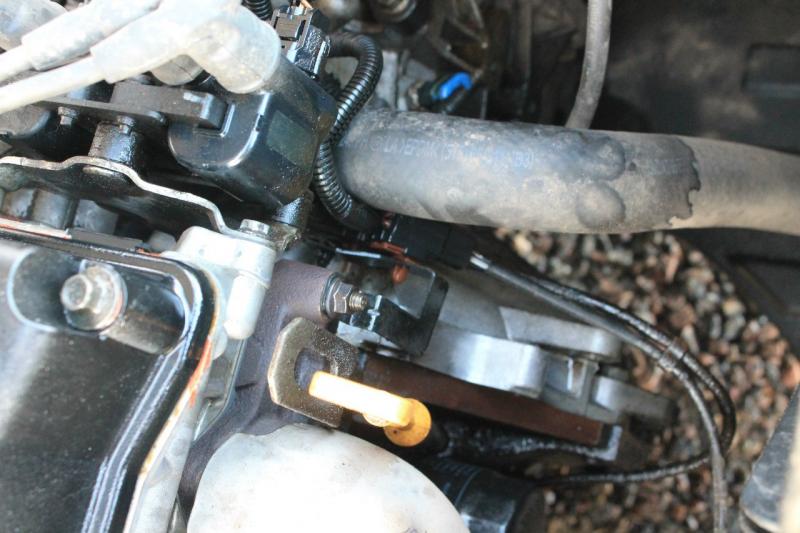

Проверка рабочего цилиндра сцепления
Рабочий цилиндр является ответственным компонентом гидропривода выключения сцепления.
Внешний осмотр
При внешнем осмотре цилиндра обратить внимание на:
- Герметичность резьбовых соединений.
- Целостность корпуса цилиндра.
- Износ рабочей поверхности поршня.
- Состояние уплотнительных манжет.
Проверка плавности хода
Плавность перемещения поршня проверяется вручную при нажатии на педаль сцепления. Движение должно быть плавным, без заеданий.
Герметичность цилиндра
Герметичность определяется визуально по отсутствию течей рабочей жидкости из цилиндра при работающем двигателе.
Диагностика привода
Также проверяется:
- Люфт в шарнирах привода выключения.
- Свободный ход и ход педали сцепления.
- Усилие выключения сцепления.
Регулярная диагностика цилиндра сцепления позволяет своевременно предотвратить серьезные неисправности и обеспечить надежную работу привода на автомобиле Шевроле Лачетти.

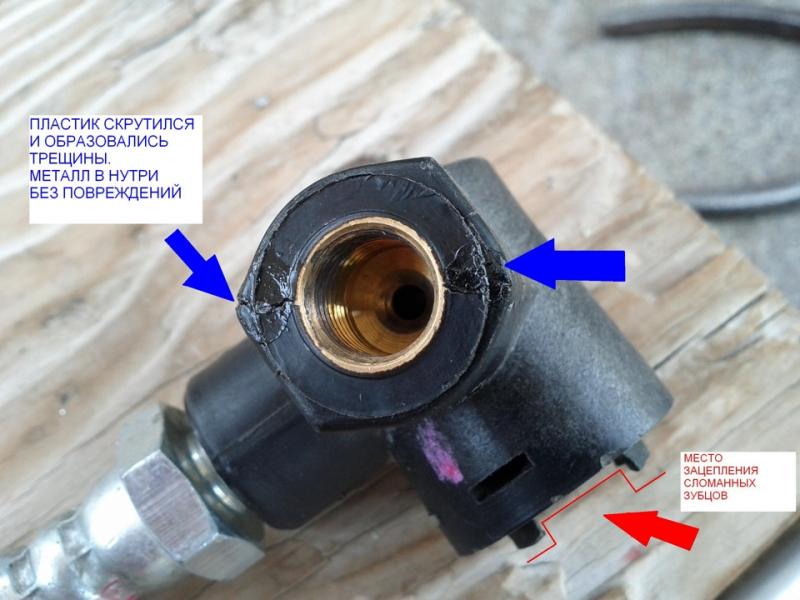

Как поменять шланг подвода сцепления своими руками
Шланг подвода сцепления со временем может износиться или порваться.
Необходимые инструменты
Для замены шланга потребуются:
- Ключи на 10, 13 мм
- Отвертка крестовая
- Емкость для сбора жидкости
- Новый шланг подвода сцепления
Порядок замены
Процесс замены включает следующие этапы:
- Слить рабочую жидкость из системы в емкость.
- Отсоединить шланг от цилиндра выключения сцепления.
- Отсоединить шланг от главного цилиндра гидропривода.
- Установить новый шланг и закрепить хомуты.
- Залить рабочую жидкость в систему.
Проверка герметичности
После замены нужно:
- Прокачать систему, нажимая несколько раз на педаль.
- Проверить систему на герметичность при работающем двигателе.
Заменив шланг сцепления, можно избежать протечек и обеспечить надежную работу привода на Шевроле Лачетти.

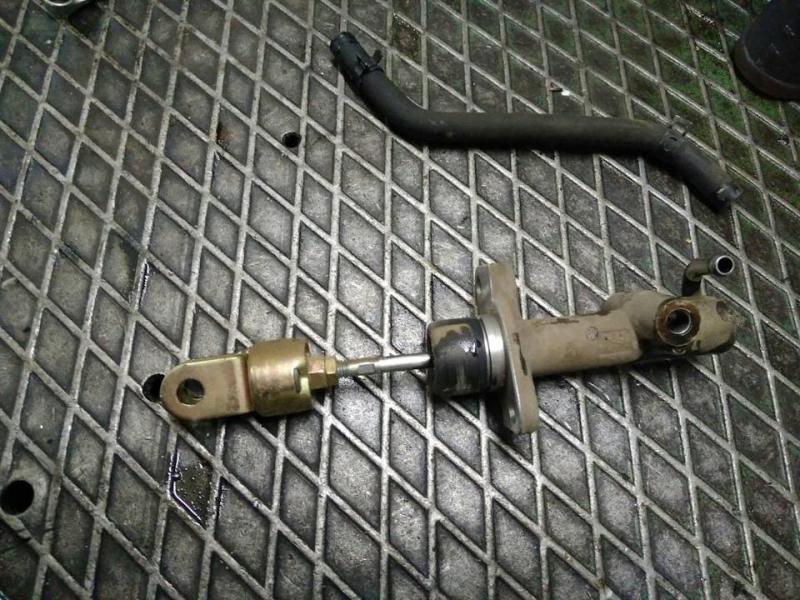

Установка главного цилиндра сцепления
Сцепление играет важную роль в работе автомобиля Шевроле Лачетти. Оно нужно для плавного трогания с места, переключения передач и предотвращения рывков и пробуксовки.
Сцепление Шевроле Лачетти состоит из нескольких частей. Ведущим элементом является нажимной диск, соединенный с коленчатым валом двигателя. Он вращается вместе с валом. Также есть ведомый диск, крепящийся к корзине сцепления на первичном валу коробки передач. Он соединяется с нажимным диском при включении сцепления.
Между этими дисками находятся фрикционные накладки. При выключенном сцеплении нажимной диск с силой прижимается к ведомому через эти накладки пружинами диафрагменного механизма. Таким образом происходит передача вращения от двигателя к коробке.
Чтобы отключить сцепление, водитель нажимает на педаль в салоне. Она через систему рычагов приводит в действие главный цилиндр, который вытесняет рабочую жидкость в механизм выключения. Жидкость воздействует на диафрагменную пружину, ослабляя нажим нажимного диска. Трение между дисками уменьшается, передача крутящего момента прекращается.
Таким образом, главный цилиндр является важнейшим компонентом, отвечающим за растормаживание дисков сцепления. Со временем из-за естественного износа этот механизм может давать сбои – сцепление начинает «пробуксовывать» и с трудом выключается. В таком случае требуется замена главного цилиндра.
Порядок замены главного цилиндра сцепления
Чтобы поменять главный цилиндр сцепления Шевроле Лачетти, потребуются следующие инструменты и материалы:
- Ключ для гаек на 10, 13 мм
- Отвертка крестовая
- Плоскогубцы
- Емкость для слива жидкости
- Новый главный цилиндр
- Тормозная жидкость DOT-4
Последовательность замены:
- Отсоединить провод от «минуса» аккумулятора.
- Снять кожух цилиндра, отвернув два болта крестовой отверткой.
- Отсоединить шланги от главного цилиндра, предварительно пережав их плоскогубцами, чтобы минимизировать потери жидкости.
- Слить жидкость из цилиндра в емкость.
- Отвернуть гайку крепления педали сцепления крестовой отверткой.
- Вывернуть болты крепления самого цилиндра гаечным ключом и снять его.
- Установить все в обратном порядке с новым цилиндром.
- Залить новую жидкость и прокачать систему.
- Проверить работу сцепления.
При замене главного цилиндра сцепления следует тщательно соблюдать моменты затяжки резьбовых соединений, чтобы не допустить течи. Также важно использовать жидкость рекомендованной марки и строго соблюдать правила ее заливки.
Выполнив все операции правильно, можно быть уверенным в надежной работе механизма выключения сцепления Шевроле Лачетти на долгое время. Регулярное обслуживание и своевременная замена изношенных деталей — залог безопасности и комфорта при езде.
Сцепление — это один из ключевых элементов трансмиссии любого автомобиля, от работы которого напрямую зависит плавность езды и комфорт водителя.
Сцепление Lacetti представляет собой фрикционное сцепление сухого типа с одним ведущим и несколькими ведомыми дисками. Основными частями сцепления являются ведущий диск, установленный на маховике двигателя, и ведомый диск, соединенный с первичным валом коробки передач.
При нажатии на педаль сцепления происходит размыкание ведущего и ведомого дисков, прекращается передача крутящего момента от двигателя к КПП. Это позволяет водителю плавно переключать передачи, не допуская «провалов» и рывков. В отпущенном состоянии оба диска прижимаются друг к другу при помощи нажимных пружин, обеспечивая передачу вращения коленвала на входной вал коробки.
Ведущий диск сцепления крепится болтами к маховику и всегда вращается с постоянной частотой вместе с коленчатым валом двигателя. Поверхность диска покрыта фрикционным материалом, обеспечивающим необходимое трение для передачи крутящего момента.
Ведомый диск сцепления Lacetti закреплен на первичном валу КПП с помощью ступицы. Он может свободно перемещаться в осевом направлении и прижиматься к ведущему диску под действием нажимных пружин. Поверхность ведомого диска также покрыта фрикционным материалом.
Для плавного включения и выключения сцепления в конструкции предусмотрен специальный механизм выключения с гидроприводом. Он состоит из главного и рабочего цилиндров, между которыми проложены гидравлические магистрали. При нажатии на педаль сцепления в главном цилиндре создается давление, которое через жидкость передается в рабочий цилиндр.
Рабочий цилиндр сцепления Chevrolet Lacetti представляет собой поршень с диафрагменной пружиной, который при давлении жидкости выдвигает нажимные рычаги, отводя ведомый диск от ведущего. Так происходит плавное выключение сцепления.
После отпускания педали давление в гидросистеме падает, поршень возвращается в исходное положение, и нажимные пружины вновь плотно прижимают ведущий и ведомый диски друг к другу. Так осуществляется плавное включение сцепления.
Такая конструкция обеспечивает мягкую и бесшумную работу сцепления Lacetti без рывков и пробуксовки. Правильная регулировка привода выключения позволяет точно дозировать передаваемый крутящий момент и добиться комфортного вождения.
Полезные советы по обслуживанию механизма сцепления
Регулярное обслуживание и правильная эксплуатация механизма сцепления — залог долговечности и бесперебойной работы этого ответственного узла трансмиссии.
Во-первых, нужно регулярно проверять уровень тормозной жидкости в бачке гидропривода сцепления и при необходимости доливать рекомендованную жидкость. Это позволит избежать воздушных пробок в системе и обеспечит плавное выключение сцепления.
Во-вторых, следует периодически менять тормозную жидкость в приводе — примерно раз в 2 года или каждые 60 000 км пробега. Это поможет избежать разрушения уплотнений из-за загрязненной жидкости.
В-третьих, необходимо вовремя менять диски сцепления Lacetti. Средний срок службы комплекта составляет около 80 000 км. Признаками износа являются вибрации, шум, пробуксовка сцепления.
В-четвертых, следует регулярно проверять и при необходимости регулировать свободный ход педали сцепления. Оптимальное значение составляет 5-10 мм. Это обеспечит комфортное управление и исключит поломки.
В-пятых, нужно следить за состоянием подшипника выключения сцепления и вилки выключения. При износе этих деталей будет затруднено выключение сцепления.
В-шестых, периодически проверяйте крепление педали и трос привода на отсутствие заеданий. Это позволит избежать внезапных отказов сцепления.
В-седьмых, после замены сцепления обязательно выполните его обкатку — плавное включение на холостом ходу и постепенное увеличение нагрузки. Это приработает фрикционные накладки.
Соблюдая эти несложные правила, вы значительно продлите срок службы сцепления вашего Chevrolet Lacetti и избежите дорогостоящих поломок этого узла.
Как продлить срок службы сцепления Шевроле Лачетти
Сцепление является одним из наиболее нагруженных и быстроизнашивающихся компонентов трансмиссии автомобиля. От правильной эксплуатации и своевременного обслуживания этого узла напрямую зависит его долговечность.
Давайте рассмотрим основные рекомендации, которые помогут значительно продлить срок службы сцепления в автомобиле Chevrolet Lacetti:
— Старайтесь плавно трогаться с места, без резких «взводов» педали газа, чтобы не перегружать сцепление.
— Не держите ногу на педали сцепления во время движения, это приводит к преждевременному износу подшипника.
— Следите за уровнем тормозной жидкости в бачке гидропривода и своевременно доливайте при необходимости.
— Меняйте тормозную жидкость с периодичностью указанной в инструкции по эксплуатации автомобиля.
— Периодически проверяйте свободный ход педали сцепления и при необходимости регулируйте его.
— Следите за состоянием троса привода сцепления, своевременно смазывайте его.
— При появлении вибраций, шума или пробуксовки сцепления замените изношенные диски.
— После замены сцепления обязательно выполните плавную обкатку новых дисков.
— Избегайте эксплуатации автомобиля с изношенным сцеплением.
— Не реже чем раз в 2 года или 60 000 км пробега проводите диагностику сцепления.
Соблюдая эти несложные рекомендации при эксплуатации Chevrolet Lacetti, вы существенно продлите ресурс сцепления и избежите дорогостоящих ремонтов трансмиссии. Помните, что своевременное обслуживание — залог долгой и безотказной работы этого ответственного узла автомобиля.
