Как сделать мощный самодельный нагнетатель воздуха для автомобиля и насладиться быстрой ездой
Изучите принцип работы нагнетателя воздуха
Друзья, вы когда-нибудь задумывались, как сделать мощный самодельный нагнетатель воздуха для автомобиля, чтобы насладиться быстрой ездой? Я точно задавался этим вопросом не раз! Как правило, нагнетатель воздуха — это механическое или электрическое устройство, которое повышает давление воздуха, поступающего в двигатель. Он как бы нагнетает больше воздуха в цилиндры, чем мог бы впустить атмосферный воздух. В итоге сгорает больше топлива, двигатель выдает повышенную мощность и крутящий момент. Автомобиль становится «бодрее» и разгоняется быстрее.
Чтобы сделать такой агрегат своими руками, нужно хорошо изучить принцип его работы. В основе лежит закон сообщающихся сосудов. При вращении лопастей воздух выталкивается из пространства между ними, сжимается и под давлением поступает во впускной коллектор. Конструктивно нагнетатель состоит из корпуса, вала с лопастями и привода (ремень от двигателя или электродвигатель). Главное — подобрать оптимальную скорость вращения и форму лопастей, чтобы создавалось максимальное давление. Тут без технических расчетов и чертежей не обойтись.
Далее нужно тщательно продумать материалы и технологию изготовления. Лопасти обычно делают из алюминиевого сплава, а корпус сваривают из стального листа. При сборке очень важно обеспечить балансировку вращающихся частей. Иначе будет сильная вибрация на высоких оборотах. После установки на автомобиль обязательно проверить герметичность соединений и провести обкатку. Ну а потом можно наслаждаться быстрой ездой! Так что если вы любите скорость и хотите форсировать мотор своего авто — обязательно попробуйте собрать самодельный нагнетатель воздуха! Это очень увлекательный проект.
Выберите тип нагнетателя — механический или электрический
Ребята, прежде чем приступать к созданию самодельного нагнетателя воздуха для автомобиля, нужно определиться с типом конструкции. Это может быть либо механический, либо электрический нагнетатель.

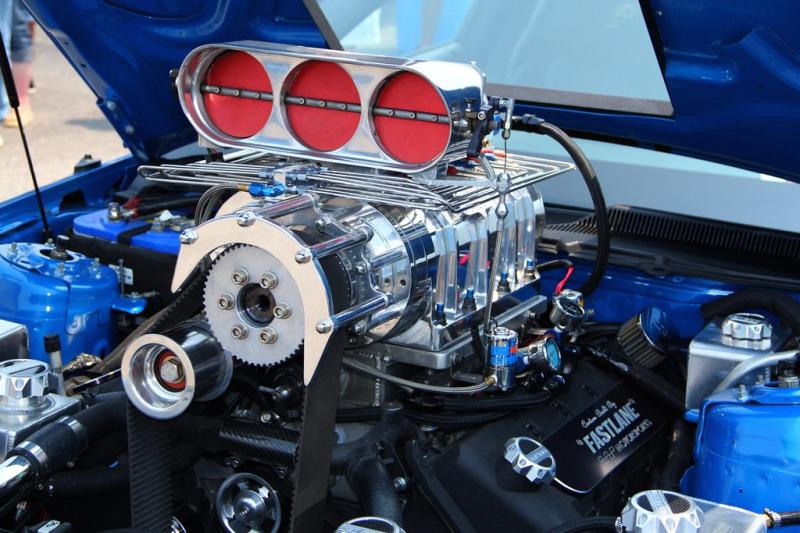

Механический нагнетатель приводится в действие ремнем или цепью от двигателя автомобиля. Он компактный и надежный. Но здесь есть один нюанс — обороты нагнетателя жестко связаны с оборотами мотора. А для создания максимального напора воздуха лопастям нужна оптимальная скорость вращения вне зависимости от режима работы двигателя.
В электрическом нагнетателе используется отдельный электродвигатель с возможностью плавного регулирования оборотов. Это позволяет всегда поддерживать оптимальный режим для нагнетания воздуха. Но надо предусмотреть подвод дополнительного питания и систему управления. Поэтому электрический вариант более сложный в изготовлении.
Я бы порекомендовал начать с простого механического нагнетателя. Да, придется идти на компромисс с оборотами, зато конструкция получится компактнее и надежнее. А со временем можно будет усовершенствовать нагнетатель, сделав его регулируемым. Например, предусмотреть возможность переключения передаточных чисел ременной или цепной передачи.
В любом случае, какой бы тип ни выбрали, главное внимательно продумать все нюансы конструкции и расчетов. И тогда ваш самодельный нагнетатель станет надежным помощником, который придаст динамике вашему автомобилю и позволит в полной мере насладиться скоростью!
Подберите материалы для изготовления корпуса и лопастей
Друзья, подбор материалов — очень важный этап в создании самодельного нагнетателя воздуха. От этого будет зависеть прочность, вес, стоимость, технологичность изготовления и другие ключевые характеристики нашего агрегата.
Для корпуса оптимальным вариантом будет стальной лист толщиной 2-3 мм. Его можно обработать на токарном или фрезерном станке, а затем сварить. Важно, чтобы сталь была конструкционная, чтобы выдерживала вибрации на высоких оборотах. Желательно применять нержавеющую сталь, чтобы корпус не ржавел.
Для лопастей подойдет алюминиевый сплав — дюраль или витал. Это легкие и прочные материалы, которые удобно фрезеровать в лопасти нужной формы. Их можно также отлить из алюминия. Главное требование — высокая жесткость и минимальный вес. А еще лопасти должны быть хорошо сбалансированы.
Подшипники лучше использовать шариковые радиально-упорные. Они рассчитаны на работу в условиях высоких скоростей и значительных нагрузок. Для вала применим закаленную конструкционную сталь — она обеспечит необходимую прочность при кручении.
Конечно, материалы нужно подбирать с учетом технических характеристик конкретного нагнетателя и особенностей вашего автомобиля. Но в целом придерживаясь этих рекомендаций, можно создать надежный и долговечный агрегат, который станет отличным «турбонаддувом» для вашего авто!
Спроектируйте и сварите корпус нагнетателя
Друзья, после выбора материалов нужно спроектировать и изготовить корпус нашего самодельного нагнетателя воздуха. Это один из ключевых этапов, от которого будет зависеть работоспособность и надежность всей конструкции.
Сначала на основании расчетов делаем чертеж корпуса — выбираем форму, размеры, толщину стенок. Желательно сделать модель в 3D для наглядности. Потом переносим размеры на лист стали и вырезаем заготовку. Ее можно предварительно грубо обработать на токарном или фрезерном станке, чтобы облегчить дальнейшую сварку.
Сваривать надо в среде инертного газа, чтобы металл не окислялся. Лучше всего подойдет сварка в среде аргона. Нужно аккуратно проварить все стыки, обеспечив герметичность и отсутствие заусенцев внутри корпуса. После сварки обязательно тщательно зачистить все швы.
Затем проверяем геометрию корпуса, его размеры и внутренний объем. Дорабатываем при необходимости. И уже после испытаний на герметичность приступаем к дальнейшей сборке нагнетателя. Качественно сваренный корпус — это залог долговечности всей конструкции. Поэтому на этом этапе лучше потратить больше времени, но сделать работу идеально.
Тогда ваш самодельный нагнетатель прослужит долгие годы, надежно обеспечивая форсированный наддув для любимого автомобиля. А вы будете получать истинное удовольствие от управления мощной и быстрой «зверем» на дороге!
Изготовьте лопасти нужной формы
Ну что ж, корпус у нас готов, теперь пора изготовить лопасти для нашего самодельного нагнетателя воздуха. Именно от их формы и профиля будет зависеть эффективность работы всего агрегата.
Сначала в соответствии с расчетами выполняем чертеж лопасти нужной формы. Оптимальный вариант — это лопасть со специальным аэродинамическим профилем, обеспечивающим максимальное давление при вращении.
Далее переносим размеры на заготовку из алюминиевого сплава и обрабатываем лопасть на фрезерном станке с ЧПУ или токарно-фрезерном центре. Можно также отлить лопасти из алюминия по выполненной оснастке. Главное — чтобы форма получилась идеально точной.
После механической обработки зачищаем лопасти и полируем до зеркального блеска — это улучшит аэродинамику. Если предусмотрена балансировка, то выполняем ее с помощью сверления корректирующих отверстий.
В итоге должны получиться идеальные лопасти, обеспечивающие максимальную производительность нагнетателя воздуха. А это значит, что ваш автомобиль будет набирать обороты еще острее, а разгоняться — еще быстрее! Так что тщательная работа на этом этапе — залог успеха всего проекта.
Установите вал и подшипники
Хорошо, корпус и лопасти готовы, теперь переходим к следующему важному этапу сборки нашего самодельного нагнетателя воздуха — установке вала и подшипников.
Вал изготавливаем из прочной конструкционной стали, жестко заделываем в него лопасти. Диаметр рассчитываем исходя из крутящего момента и допустимых напряжений. На концах вала делаем посадочные места под подшипники.
Подшипники лучше выбрать шариковые радиально-упорные, рассчитанные на высокие обороты. Они должны обеспечить плавный ход и минимальный люфт вала. Смазку подшипников осуществим принудительно через пресс-масленки.
После установки вала проверяем радиальное и торцевое биение. При необходимости подгоняем подшипники или дорабатываем посадочные места. В итоге вал должен вращаться плавно и без люфта.
Качественная установка вала и подшипников критически важна для надежной работы нагнетателя на высоких оборотах. Поэтому на этом этапе стоит уделить особое внимание точности сборки и регулировки. Это избавит от проблем в будущем и обеспечит долгий срок службы самодельного агрегата.
Впереди у нас еще много работы, но основа будущего «турбонаддува» уже готова! Так что продолжаем в том же духе!
Соберите нагнетатель и проверьте балансировку
Отлично, основные узлы нагнетателя готовы, пришло время собрать их воедино. На этом этапе нужно максимально аккуратно и точно выполнить сборку, чтобы все идеально сошлось и не возникло дисбаланса.
Сначала устанавливаем подшипниковые узлы в корпус и фиксируем их. Затем аккуратно устанавливаем вал с лопастями в подшипники. Важно соблюдать соосность и концентричность. После этого ставим уплотнения, чтобы не было утечек воздуха.
Теперь нужно проверить балансировку вращающихся частей. Для этого временно устанавливаем привод от электродвигателя и вращаем на разных оборотах, контролируя вибрацию. Если есть дисбаланс, устраняем его добавлением балансировочных грузиков.
После сборки обязательно проводим испытания на герметичность при разном давлении. И только после этого нагнетатель можно считать полностью готовым к установке на автомобиль.
Проделав всю эту кропотливую работу максимально тщательно, вы можете быть уверены в надежности самодельного агрегата. А значит, теперь вам остается только получать удовольствие от форсированного двигателя и сумасшедшей скорости!
Выберите место установки нагнетателя на автомобиле
Отлично, наш нагнетатель уже полностью собран и проверен. Теперь нужно определить оптимальное место для его установки на автомобиле. От этого будет зависеть удобство эксплуатации и максимальная эффективность.

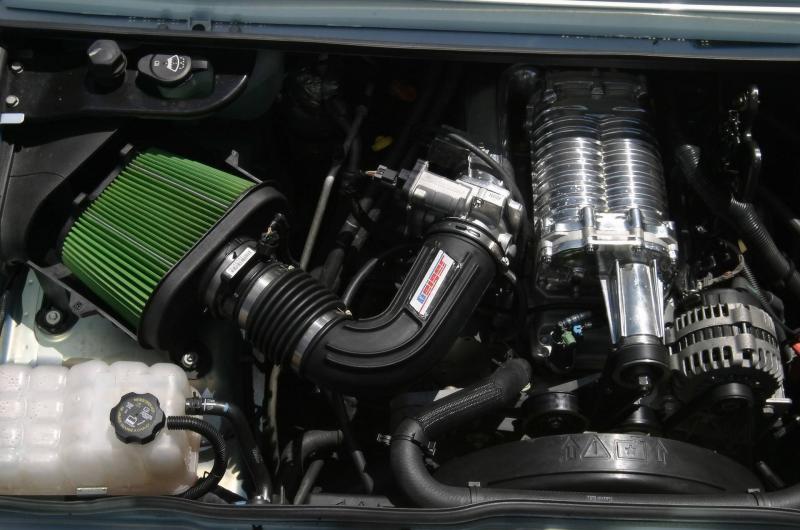

Лучше всего разместить нагнетатель между воздушным фильтром и впускным коллектором, сразу перед дроссельной заслонкой. Это позволит напрямую нагнетать воздух в цилиндры. Надо только убедиться, что есть достаточно места.
Еще один распространенный вариант — установка нагнетателя на капоте, с подводом воздуха к впускному коллектору гибким шлангом. Хоть и менее эффективно, зато не нужно лезть в моторный отсек.
Можно также закрепить нагнетатель на раме автомобиля или на специально изготовленных кронштейнах. Главное правило — минимизировать длину и количество изгибов подводящих воздуховодов.
После выбора места, надежно закрепите нагнетатель, убедитесь что он не мешает другим узлам. И можно приступать к следующему этапу — подключению нагнетателя к двигателю!
Сделайте крепления нагнетателя
Хорошо, место для нашего самодельного нагнетателя выбрано, теперь нужно надежно закрепить его на автомобиле. Для этого потребуется изготовить специальные кронштейны крепления.
Сначала делаем обмеры и выбираем места для установки кронштейнов. Желательно использовать уже имеющиеся точки крепления к кузову или раме. Если их не хватает, можно приварить дополнительные.
Кронштейны лучше делать из стального уголка или швеллера нужного размера. Их можно изготовить самостоятельно или заказать по чертежам в мастерской. Обязательно предусмотреть резиновые прокладки, чтобы избежать вибраций.
После установки кронштейнов надежно закрепляем на них корпус нагнетателя с помощью болтов. Должно получиться жесткое, но в то же время гибкое крепление. Проверяем, чтобы нагнетатель не контактировал с другими деталями под капотом.
Надежные крепления — залог долговечной работы нагнетателя в агрессивных условиях под капотом автомобиля. Поэтому на этом этапе лучше перестраховаться и уделить время качественному монтажу.
Многие автолюбители мечтают придать своему автомобилю больше мощности и скорости. Один из способов этого — установка нагнетателя воздуха. Нагнетатель позволяет увеличить количество воздуха, поступающего в двигатель. Это в свою очередь дает прирост мощности и ускорения.
Самодельный нагнетатель — отличный вариант для тех, кто хочет модернизировать авто, но не готов тратить крупные суммы. Конечно, по сравнению с заводскими аналогами, самоделки не столь надежны и мощны. Зато их можно собрать в домашних условиях из подручных материалов. Главное при этом — четко следовать инструкции и соблюдать технику безопасности.
Прежде всего, нужно определиться с типом нагнетателя. Самый простой вариант — механический, приводимый в действие ремнем от двигателя. Более сложный, но и более эффективный — электрический нагнетатель с двигателем на 12 или 24 В. Также можно использовать турбонагнетатель от бывшего в употреблении автомобиля. Главное подобрать его по размеру и мощности под ваш двигатель.
Для крепления нагнетателя лучше всего использовать впускной коллектор. Некоторые устанавливают нагнетатель прямо на капот, присоединив к воздухозаборнику гибкую трубу. Но такой вариант менее надежен. После установки обязательно проверьте герметичность всех соединений.
Управлять нагнетателем удобно с помощью переключателя в салоне. Так можно включать его только при необходимости разогнаться. Не забудьте установить датчики температуры и давления, чтобы избежать перегрева и поломки.
Грамотно собранный самодельный нагнетатель позволит ощутимо увеличить мощность вашего автомобиля. А это значит — более динамичное ускорение и высокая максимальная скорость, то есть настоящее удовольствие от вождения!
Установите ременную или цепную передачу от двигателя
Чтобы привести в действие нагнетатель воздуха, необходимо организовать передачу крутящего момента от двигателя. Для механических нагнетателей обычно используют ременную или реже цепную передачу.
При выборе ремня нужно учитывать мощность двигателя и нагнетателя. Лучше всего подойдет клиновой ремень, рассчитанный на высокие нагрузки. Оптимальный вариант — ремень от газораспределительного механизма, если он есть на вашем двигателе. Такой ремень надежно передает крутящий момент.
Для передачи крутящего момента цепной передачей потребуются звездочки на валы двигателя и нагнетателя. Цепная передача менее распространена, так как требует точной установки звездочек в одной плоскости. Зато такая конструкция в принципе более надежна.
Как вариант, можно использовать шкив от генератора если он есть в наличии. Главное, чтобы диаметры шкивов соответствовали передаточному числу. Оптимальное передаточное число 1:1, то есть шкивы одинакового диаметра. Но возможны варианты 1:1,5 или 1:2.
При любом типе механической передачи нужно следить за натяжением. С одной стороны передача не должна провисать, с другой — перетянутая передача быстро выйдет из строя. Также важно следить за состоянием и своевременной заменой ремня или цепи.
Грамотно организованная механическая передача позволит эффективно использовать мощность двигателя для привода нагнетателя воздуха. А это ключевой момент в создании действительно мощного самодельного нагнетателя.
Проверьте герметичность соединений
После того, как нагнетатель воздуха установлен и подключен, очень важно проверить герметичность всех соединений. Даже небольшая утечка способна серьезно снизить эффективность работы нагнетателя.
В первую очередь нужно визуально осмотреть все трубки, патрубки, муфты и прочие соединения. Если где-то видны трещины, неплотное прилегание, пропуск воздуха — это нужно устранить. Для герметизации соединений подойдут силиконовый герметик, тефлоновая лента или специальные прокладки.
Хороший способ проверки — нанести мыльный раствор на все стыки и наблюдать, не появятся ли пузыри. Это укажет на места утечек. Также можно использовать специальные течеискатели — приборы, реагирующие на потоки воздуха.
Стоит уделить внимание внутренней герметичности самого нагнетателя — состоянию подшипников, сальников, прокладок. Иначе внутрь может попадать пыль и грязь, быстро выводя нагнетатель из строя.
При установке турбонагнетателей важно использовать высокотемпературные прокладки и уплотнители, чтобы избежать прогорания соединений. Турбины развивают очень высокие температуры.
После проверки герметичности обязательно нужно провести тестовую поездку и убедиться, что нагнетатель работает штатно на всех режимах. Только полная уверенность в герметичности системы позволит добиться максимальной отдачи от самодельного нагнетателя.
Обкатайте нагнетатель, проверив давление и температуру
После установки нагнетателя воздуха обязательно нужно провести его обкатку в реальных условиях эксплуатации. Это позволит выявить и устранить возможные проблемы.
Во время поездки следите за показаниями манометра, фиксирующего давление на выходе из нагнетателя. Оно должно быть в пределах штатных значений для вашего двигателя, обычно около 1-2 атмосфер.
Также установите датчик температуры на корпус нагнетателя или на выходной патрубок. Перегрев может привести к выходу из строя подшипников, сальников, уплотнений.
Особое внимание температурному режиму нужно уделить при использовании турбонагнетателей. Их лопатки и корпус разогреваются до очень высоких температур — сотен градусов.
По завершении обкатки еще раз тщательно проверьте все соединения, при необходимости подтяните крепления. Также оцените общее состояние нагнетателя, нет ли посторонних шумов, стуков, вибраций на разных режимах.
Обкатка поможет понять, насколько эффективно и надежно работает самодельный нагнетатель воздуха. При необходимости можно будет внести изменения в конструкцию или настройки для достижения оптимальных характеристик.
Наслаждайтесь улучшенной динамикой и скоростью автомобиля
Если все этапы создания и установки самодельного нагнетателя воздуха проведены грамотно и ответственно, можно смело отправляться в поездку и наслаждаться новыми возможностями автомобиля!
Благодаря работе нагнетателя в цилиндры двигателя будет подаваться большее количество воздуха. Это позволит сжигать и использовать больше топлива, а значит и получать более высокую мощность.
Вы сразу ощутите, как автомобиль стал более резвым и динамичным. Разгон до 100 км/час может сократиться на 2-3 секунды. Максимальная скорость также заметно вырастет.
Конечно, не стоит рассчитывать на удвоение мощности. Реальный прирост будет зависеть от типа нагнетателя, качества изготовления и настроек. Но даже 20-30 л.с. дополнительно сделают ваш автомобиль более быстрым и приятным в управлении.
Главное, регулярно следите за состоянием нагнетателя и всей системы подачи воздуха. Своевременно меняйте масло, фильтры, ремни. И тогда дополнительная мощность и динамика будут радовать вас на протяжении долгого времени!
При необходимости отрегулируйте нагнетатель
После установки и обкатки самодельного нагнетателя воздуха может возникнуть необходимость в его дополнительной регулировке для получения оптимальных характеристик.
Если мощность и динамика оказались ниже ожидаемых, проверьте ременную или цепную передачу. Возможно, нужно изменить передаточное число, увеличив диаметр шкива на валу нагнетателя.
Также можно попробовать немного увеличить обороты вращения нагнетателя, если позволяет прочность конструкции. Но нужно следить, чтобы температурный режим оставался нормальным.
Для механических нагнетателей полезно будет установить регулировочную заслонку на впуске, чтобы оптимизировать поток воздуха. А для турбонагнетателей подойдет регулировка давления наддува с помощью электронного блока управления.
С другой стороны, избыточное давление нагнетателя может привести к превышению нормы сжатия в цилиндрах. Это чревато детонацией и поломкой двигателя. В таком случае придется уменьшить производительность нагнетателя.
То есть оптимальные настройки нагнетателя — это всегда компромисс между максимальной мощностью и надежностью системы. Небольшая подстройка поможет найти идеальный баланс для вашего автомобиля.
