Как работает кпп на руле. Шаг за шагом разбираем современный механизм автомобиля

Принципиальная схема коробки передач на руле

Разбираясь в устройстве коробки передач на руле современного автомобиля, в первую очередь стоит рассмотреть её принципиальную схему. Она показывает расположение и взаимодействие всех основных элементов КПП.

К основным элементам относятся: валы (первичный, промежуточный и вторичный), шестерни (ведущие и ведомые разных передач), синхронизаторы, муфты переключения. Соединяясь друг с другом при включении той или иной передачи, они образуют кинематическую цепь для передачи вращения от двигателя к ведущим колесам.

Благодаря компактной конструкции, в современных КПП удается разместить до 6 передач вперед и 1 назад. Переключение между ними происходит с помощью рычага, расположенного на рулевой колонке или центральной консоли.

Для плавного и бесшумного включения передач используются синхронизаторы. Они обеспечивают согласование частот вращения валов КПП перед соединением шестерен. Это предохраняет трансмиссию от поломок и делает вождение комфортным.

В целом, коробка передач на руле — достаточно сложный механизм. Но зная принцип её работы и расположение основных компонентов, можно легче понять особенности эксплуатации и возможные неисправности такой КПП.

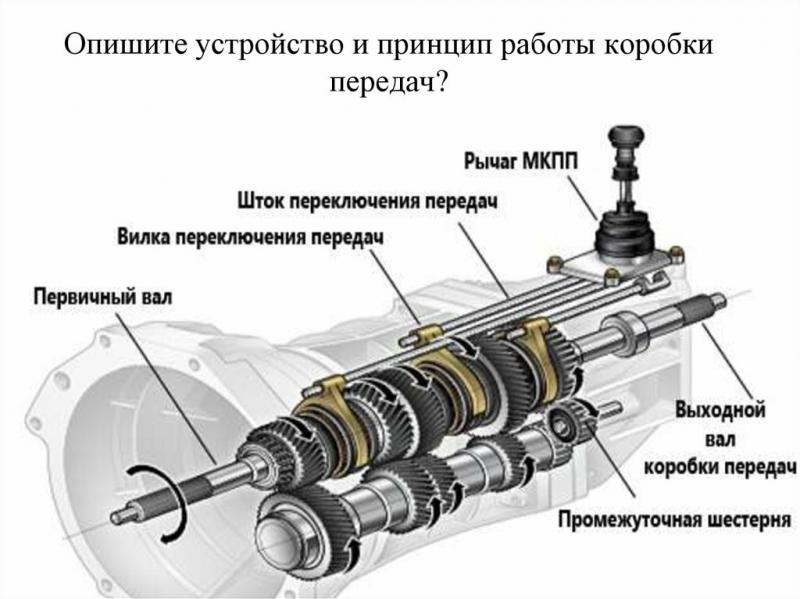

Расположение основных элементов КПП

Как работает кпп на руле. Шаг за шагом разбираем современный механизм автомобиля

Чтобы лучше понять принцип работы коробки передач на руле, давайте рассмотрим расположение её ключевых компонентов. Обычно коробка передач размещается между двигателем и ведущим мостом автомобиля.

В передней части корпуса находится первичный вал, который соединяется с коленчатым валом двигателя. Он принимает крутящий момент от ДВС и передает его на шестерни разных передач посредством синхронизаторов.

В центральной части располагается промежуточный вал с шестернями постоянного зацепления. Он обеспечивает постоянную связь между первичным и вторичным валами.

В задней части находится вторичный вал, который через карданный вал передает крутящий момент на ведущий мост. На нем закреплены шестерни разных передач и синхронизаторы.

Рычаг переключения передач устанавливается в верхней части корпуса. Он соединяется тягами с механизмами управления синхронизаторами и обеспечивает включение нужной передачи.

Такое компактное и продуманное расположение компонентов позволяет современным КПП выполнять плавное и быстрое переключение передач, обеспечивая водителю удобство при управлении автомобилем.

Функции рычага переключения передач

Как работает кпп на руле. Шаг за шагом разбираем современный механизм автомобиля

Важнейшим элементом управления коробкой передач на руле является рычаг переключения передач. От его конструкции и работы напрямую зависит удобство использования КПП водителем.

Основные функции рычага:

— Перемещение в продольном направлении для выбора нужной передачи. Как правило, схема переключения имеет H-образную форму.

— Передача усилия на механизмы управления синхронизаторами посредством тяг и приводов.

— Блокирование включения передач, не соответствующих текущей скорости движения.

— Возврат в нейтральное положение после отпускания рычага для исключения самопроизвольного включения передачи.

— Разблокировка механизма заднего хода с помощью нажатия кнопки или перемещения рычага в специальное положение.

Современные КПП оснащаются усилителями усилия на рычаге для снижения нагрузки на водителя. Рычаг может располагаться как на рулевой колонке, так и на центральной консоли. В любом случае, он должен обеспечивать точность и плавность переключения передач для комфортного управления автомобилем.

Работа синхронизаторов при переключении

Одним из ключевых компонентов современных коробок передач являются синхронизаторы. Они выполняют очень важную функцию — согласование частот вращения валов перед переключением передачи.

Синхронизатор состоит из муфты, зубчатого венца и фрикционных элементов. При перемещении рычага КПП включается механизм, который перемещает муфту синхронизатора.

Сначала фрикционные элементы вступают в зацепление с зубчатым венцом, соединенным с валом коробки передач. Это позволяет синхронизатору постепенно довести частоты вращения валов до одинаковых значений.

Затем муфта полностью включается и происходит жёсткое соединение шестерен соответствующей передачи. Крутящий момент передается от первичного вала через шестерни на вторичный вал и далее на ведущие колеса.

Такая постадийная работа синхронизаторов делает процесс переключения передач очень плавным, предохраняет трансмиссию от поломок и снижает шум при переключении. Это важнейшее преимущество коробки передач с синхронизаторами.

Механизм блокировки включения передач

Как работает кпп на руле. Шаг за шагом разбираем современный механизм автомобиля

Важной особенностью современных КПП является наличие механизмов блокировки включения передач. Они не позволяют водителю ошибиться при переключении и случайно включить неподходящую в данный момент передачу.

Принцип работы такой системы следующий:

— Датчики определяют текущую скорость вращения валов коробки передач и скорость движения автомобиля.

— Эта информация поступает в блок управления КПП.

— Блок управления анализирует данные и определяет, какие передачи можно включить в текущий момент, не повредив трансмиссию.

— При попытке водителя включить заблокированную передачу срабатывает механизм, который препятствует перемещению рычага в соответствующее положение.

Такие «умные» системы позволяют избежать поломок КПП из-за неправильных действий водителя. Автомобиль становится максимально защищенным от ошибок при вождении. Это повышает комфорт и безопасность поездки.

Смазка и охлаждение коробки передач

Для надежной работы коробки передач на протяжении всего срока службы очень важна ее правильная смазка и охлаждение.

Современные КПП используют специальные трансмиссионные масла. Они обеспечивают смазку подшипников, шестерен и других деталей, уменьшают трение и износ, отводят тепло. Масло заливается в картер коробки передач при сборке на заводе.

В процессе эксплуатации оно циркулирует по специальным каналам, подается к трущимся поверхностям под давлением масляного насоса. Фильтр очищает масло от продуктов износа.

Для охлаждения КПП применяются различные системы подвода воздушных или жидкостных потоков к корпусу. Эффективным решением является установка радиатора, через который циркулирует горячее масло.

Правильный тепловой режим продлевает ресурс коробки передач и обеспечивает стабильность ее работы на протяжении всего срока эксплуатации автомобиля.

Датчики и электроника управления КПП

Как работает кпп на руле. Шаг за шагом разбираем современный механизм автомобиля

Современные коробки передач оснащаются электронными системами управления, которые делают работу КПП интеллектуальной.

Основными датчиками такой системы являются:

— Датчик положения коленчатого вала двигателя — определяет текущие обороты ДВС.

— Датчик скорости автомобиля — фиксирует скорость вращения ведущих колес.

— Датчик положения рычага КПП — отслеживает включенную передачу.

— Датчики частоты вращения валов КПП — измеряют обороты внутри коробки.

В блок управления поступают данные со всех датчиков. На их основе блок принимает решения о блокировке включения неподходящих передач, управлении синхронизаторами, защите от перегрева.

Такая система делает работу КПП полностью автоматизированной. Водитель только выбирает нужную передачу, а все процессы внутри коробки контролируются электроникой. Это повышает комфорт и безопасность управления автомобилем.

Преимущества и недостатки КПП на руле

Коробка передач с рычагом на рулевой колонке имеет как достоинства, так и недостатки по сравнению с автоматической КПП.

К преимуществам можно отнести:

— Бóльшая динамика и управляемость автомобиля за счет точного выбора передачи.

— Меньший расход топлива из-за отсутствия гидротрансформатора.

— Более низкая стоимость производства и обслуживания.

— Возможность торможения двигателем.

— Удобное расположение рычага на руле.

Недостатками являются:

— Необходимость самостоятельно переключать передачи.

— Возможность ошибки при выборе передачи.

— Большее время на переключение по сравнению с автоматом.

— Требует навыка для плавного переключения.

— Повышенный износ сцепления.

Таким образом, КПП с РКПП уступает по комфорту, но выигрывает по управляемости и экономичности.

Особенности эксплуатации и обслуживания

Коробка передач с рычагом на руле имеет ряд особенностей при эксплуатации и техническом обслуживании:

— Требуется более частая проверка уровня и замена трансмиссионного масла — примерно каждые 60-80 тыс. км пробега.

— Необходимо регулярно проверять состояние диска сцепления и ведомого диска — они более подвержены износу.

— Рекомендуется использовать более вязкое трансмиссионное масло для лучшей смазки подвижных деталей.

— Стоит аккуратнее переключать передачи, плавно выжимая и отпуская сцепление, чтобы продлить срок службы синхронизаторов.

— Желательно избегать перегрузок КПП, резких разгонов и торможений двигателем.

— Необходимо регулярно продувать и смазывать трос привода сцепления во избежание заеданий.

— Рекомендуется устанавливать усиленные накладки сцепления при тюнинге двигателя.

При соблюдении правил эксплуатации ресурс КПП с РКПП может достигать 150-200 тыс. км пробега без капитального ремонта.

Возможные неисправности и их устранение

Коробка передач на руле может давать различные неисправности, основными из которых являются:

— Затрудненное переключение передач. Причины — износ синхронизаторов, заедание механизмов переключения. Необходим ремонт КПП.

— Шум или скрежет при переключении. Возможно повреждение подшипников или шестерен. Требуется разборка и замена дефектных деталей.

— Пробуксовка сцепления, буксование при трогании. Причины — износ накладок, выход из строя нажимного диска или привода. Необходим ремонт или замена сцепления.

— Течь трансмиссионного масла. Возможны трещины картера, износ уплотнений. Требуется устранение причины течи и восстановление герметичности.

— Перегрев коробки передач. Обычно из-за неисправности системы охлаждения. Необходим ремонт системы охлаждения.

Для устранения любых неисправностей КПП рекомендуется обращаться в специализированный автосервис, где можно быстро диагностировать проблему и качественно ее устранить.

Ремонт коробки передач в автосервисе

Как работает кпп на руле. Шаг за шагом разбираем современный механизм автомобиля

Если ваша коробка передач на руле вышла из строя и диагностика показала необходимость ремонта, лучше всего обратиться в специализированный автосервис.

Там вам смогут предложить следующие виды работ:

— Разборка и дефектовка КПП — выявление всех сломанных или изношенных деталей. Стоимость 1-2 тыс. руб.

— Замена изношенных подшипников, синхронизаторов, шестерен. Цена зависит от количества и стоимости запчастей.

— Шлифовка корпуса и валов КПП при сильном износе. Это дорогостоящая операция, но позволяет восстановить геометрию и точность зацепления шестерен.

— Сборка коробки передач с заменой сальников и прокладок. Стоимость работ 3-6 тыс. руб.

— Регулировка и обкатка отремонтированной КПП. Гарантирует надежность работы на долгие годы.

Капитальный ремонт КПП с заменой основных узлов и деталей позволит продлить срок ее службы как минимум на 50-80 тыс. км пробега.

Замена масла в КПП: когда и как часто

Регулярная замена трансмиссионного масла — важная часть обслуживания коробки передач, влияющая на срок ее службы.

Первая замена масла обычно проводится после обкатки автомобиля — в интервале 5-15 тысяч километров пробега.

В дальнейшем масло рекомендуется менять через каждые 60-80 тысяч километров в зависимости от интенсивности эксплуатации и качества смазки.

При замене заливается примерно 1,8-2,5 литра масла в зависимости от объема картера КПП. Используют специальные трансмиссионные масла класса GL-4 или GL-5 с вязкостью 75W-90.

Процедура замены включает: слив отработанного масла, замену сливной пробки, залив свежего масла, проверку уровня и герметичности. Работа несложная и может быть выполнена самостоятельно за 1-2 часа.

Регулярная замена масла — залог долговечной работы коробки передач автомобиля.

Полезные советы по продлению срока службы

Как работает кпп на руле. Шаг за шагом разбираем современный механизм автомобиля

Чтобы продлить срок службы коробки передач на руле, рекомендуется придерживаться следующих советов:

— Своевременно менять трансмиссионное масло — раз в 60-80 тыс. км пробега. Использовать масло рекомендованной производителем марки.

— Не перегружать КПП — вести автомобиль плавно, без резких стартов и торможений двигателем.

— Прогревать двигатель перед поездкой и не начинать движение на высоких оборотах.

— Выбирать оптимальные обороты переключения передач, не затягивая и не форсируя передачи.

— Проверять уровень масла в КПП каждые 10-15 тыс. км пробега, при необходимости доливать.

— Следить за состоянием сцепления, менять вышедшие из строя детали.

— Не эксплуатировать автомобиль с неисправностями КПП.

— Доверять ремонт и обслуживание КПП квалифицированным специалистам.

Соблюдая эти простые рекомендации, вы сможете использовать коробку передач на руле без поломок на протяжении долгих лет.

Тенденции развития КПП на руле

Как работает кпп на руле? Шаг за шагом разбираем современный механизм автомобиля

Коробка передач на руле (КПП на руле) — это инновационная технология, которая в последние годы получает все большее распространение в автомобилях. Ее главное отличие от обычной механической или автоматической КПП в том, что переключение передач происходит при помощи подрулевых лепестков или кнопок, расположенных прямо на рулевом колесе.

Такая система позволяет водителю менять передачи, не отрывая рук от руля. Это дает ряд преимуществ:

  • Повышенная безопасность — при переключении передач водитель продолжает контролировать рулевое управление обеими руками.
  • Больше комфорта — нет необходимости тянуться к рычагу коробки передач или торсионному переключателю.
  • Улучшенная динамика разгона и торможения за счет быстрого и плавного переключения.

В настоящее время КПП на руле используют такие автопроизводители, как BMW, Audi, Ford, Ferrari, Lamborghini, Mercedes-Benz, Porsche, Land Rover, Toyota, Honda, Volvo и другие. Появилась эта технология впервые в конце 1980-х годов на гоночных болидах Формулы 1. Затем в 1990-е началось ее внедрение на серийных спорткарах и внедорожниках премиум-класса. С начала 2000-х КПП на руле стали постепенно использовать и на обычных легковых автомобилях — сначала на дорогих моделях, а теперь и на массовых.

Как же устроена и работает такая необычная коробка передач?

Во-первых, сама коробка передач может быть как механической, так и автоматической роботизированной. Главное отличие — наличие электронного привода переключения вместо механического. Передачи переключаются не напрямую рычагом, а при помощи электросервоприводов по сигналу от системы управления.

Сам блок управления КПП связан с подрулевыми переключателями и другими датчиками электронной начинкой автомобиля — такими как датчик скорости, положения педали газа, тормоза и сцепления (на «механике»), датчики разгона и замедления и т.д.

Когда водитель нажимает на лепесток или кнопку на руле, посылается электрический сигнал в блок управления КПП. Он обрабатывает этот сигнал с учетом данных от всех датчиков и отправляет команду на электропривод нужной передачи. Тот включается и перемещает вал коробки в нужное положение.

Такая система позволяет добиться очень быстрого и плавного переключения — за доли секунды. Кроме того, блок управления контролирует обороты двигателя, предотвращая переключение на низшие передачи на высоких оборотах, что увеличивает ресурс коробки.

На некоторых моделях автомобилей подрулевые переключатели имитируют обычный рычаг МКПП — для переключения передач нужно толкать или тянуть их на себя. На других используют отдельные кнопки или скользящий переключатель (например, Ferrari).

Таким образом, КПП на руле — это современная инновационная технология, которая позволяет совместить удобство и динамику автоматической трансмиссии с контролем механической, не отвлекая водителя от управления автомобилем. Поэтому КПП на руле завоевывает все большую популярность как на спортивных, так и на обычных серийных автомобилях.

Будущее коробок передач в автомобилестроении

Как работает кпп на руле? Шаг за шагом разбираем современный механизм автомобиля

Как работает кпп на руле. Шаг за шагом разбираем современный механизм автомобиля

Коробка передач на руле (КПП на руле) — это одно из инновационных решений в сфере трансмиссий, которое определяет вектор развития автомобилестроения.

Идея КПП на руле заключается в том, чтобы перенести органы управления коробкой передач непосредственно на руль, исключив традиционный рычаг или селектор. Переключение происходит с помощью кнопок или подрулевых лепестков, расположенных под большими пальцами рук.

Подобная схема дает ряд преимуществ:

  • Безопасность — обе руки остаются на руле при переключении;
  • Комфорт — нет необходимости снимать руку с руля и тянуться к рычагу;
  • Спортивность — быстрое переключение повышает динамику разгона и торможения.

Первыми КПП на руле начали использовать производители спорткаров, например Ferrari и Lamborghini. Затем эта технология постепенно распространилась на другие классы автомобилей — внедорожники, седаны бизнес-класса, хетчбеки.

Современные системы КПП на руле комбинируются как с «механикой», так и с автоматическими трансмиссиями. В последнем случае коробка передач остается роботизированной, а подрулевые кнопки управления заменяют обычный селектор.

При нажатии на кнопку переключения на руле, электрический сигнал поступает в блок управления автоматической КПП. Он анализирует запрос с учетом скорости движения, оборотов двигателя и других параметров. Дальше блок управления отдает команду на включение электрогидравлического привода соответствующей передачи.

За доли секунды привод перемещает вал коробки в нужное положение и происходит плавное переключение передачи. Такая система позволяет избежать рывков и провалов, которые случаются при медленной реакции механического привода обычного автомата.

Блок управления контролирует переключение передач, не допуская ошибочных действий водителя. КПП на руле увеличивает ресурс трансмиссии и плавность хода по сравнению с традиционным «автоматом».

Таким образом, КПП на руле — это высокотехнологичная система, которая оптимально сочетает скорость и точность роботизированной трансмиссии с контролем механической коробки. Благодаря быстроте переключения, комфорту и безопасности, КПП на руле — это однозначно технология будущего, которая со временем вытеснит традиционные решения.
