Как работает бесконтактная система зажигания: откройте для себя удивительные принципы бесконтактного устройства
Устройство и принцип работы бесконтактного зажигания

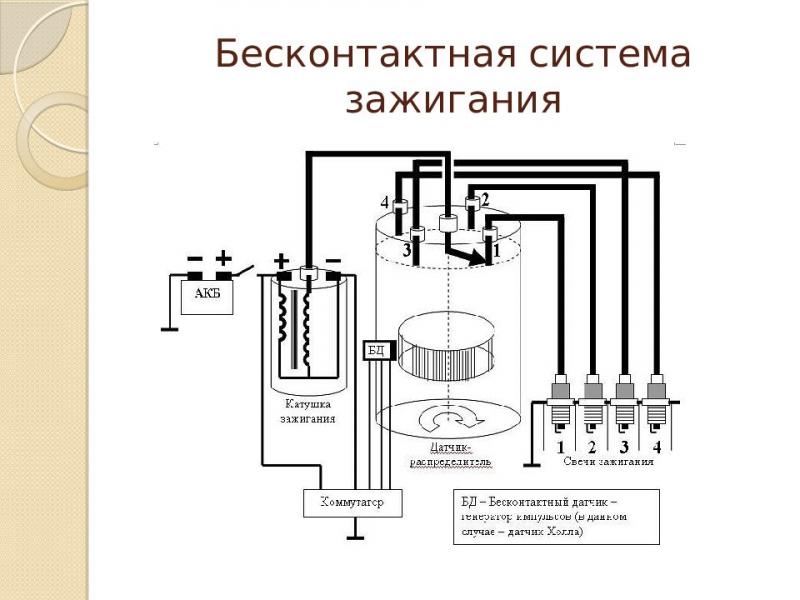

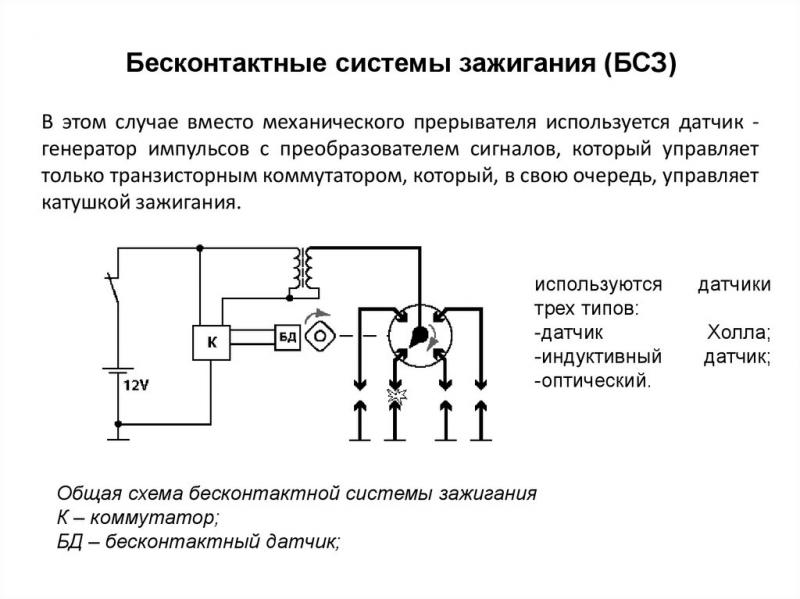

Бесконтактная система зажигания, или БСЗ – это современное электронное устройство, которое пришло на смену устаревшему контактному зажиганию. В отличие от последнего, в БСЗ нет подвижных частей, что делает ее более надежной и долговечной.
Основными компонентами БСЗ являются: блок управления (электронный модуль), датчики – распределитель и фазовый, катушка зажигания. Блок управления обрабатывает сигналы от датчиков и в нужный момент дает команду катушке на выработку тока высокого напряжения. Катушка зажигания преобразует низковольтный ток аккумулятора в импульс высокого напряжения до 40 000 В, который искрой проскакивает между электродами свечи зажигания.
Распределительный датчик определяет нужный момент искрообразования, т.е. к какому именно цилиндру подавать высоковольтный импульс. А фазовый датчик следит за положением коленвала и вовремя дает команду на опережение зажигания. Таким образом, благодаря электронному управлению обеспечивается точная синхронизация момента искрообразования с рабочим циклом двигателя.
По сравнению с контактной системой, где размыкание контактов происходит за счет механических кулачков, в бесконтактном зажигании все контролируется электроникой. Это позволяет точно выставлять момент искрообразования и гарантировать стабильность работы при любых оборотах и нагрузках.
К преимуществам БСЗ можно отнести:
- Высокую надежность за счет отсутствия движущихся частей
- Увеличенный ресурс работы
- Стабильность искрообразования на всех оборотах
- Возможность точной регулировки угла опережения
- Улучшенный запуск двигателя
- Экономия топлива
В целом, применение бесконтактного зажигания значительно улучшает характеристики двигателя и облегчает его эксплуатацию. Поэтому современные автомобили оснащаются именно такой системой. А владельцам старых машин имеет смысл заменить контактное зажигание на бесконтактное.
Как выставить угол опережения зажигания на бесконтактном трамблере
Одним из ключевых моментов при настройке бесконтактного зажигания является правильная регулировка угла опережения зажигания. От этого напрямую зависит работа двигателя на разных оборотах.
Во-первых, нужно определить базовое значение угла. Обычно оно составляет 10-15 градусов до ВМТ для бензиновых двигателей. Это начальное значение для стандартного двигателя без форсировки.
Затем с помощью отвертки ослабляем винт на трамблере и поворачиваем корпус трамблера, ориентируясь по шкале градусов. Важно! Вращать нужно только корпус, не трогая сам вал трамблера.
После установки базового значения, нужно проверить работу двигателя на холостых и средних оборотах. Если наблюдается неровная работа или пропуски зажигания – регулируем опережение.
При пропусках на холостом ходу – увеличиваем опережение. При детонации на средних оборотах – уменьшаем. Корректировка производится небольшими значениями порядка 2-3 градусов для пошаговой подстройки.
Оптимальное значение угла опережения подбирается экспериментальным путем для конкретного двигателя. В диапазоне 2-5 тысяч оборотов двигатель должен работать ровно, без пропусков и детонации.
После finalize оптимальной регулировки – затягиваем винт и проверяем работу двигателя еще раз. Теперь можно эксплуатировать автомобиль, и бесконтактное зажигание будет работать надежно на всех оборотах.
Таким образом, выставление опережения зажигания на бесконтактном трамблере – это несложная операция, требующая аккуратности и пошаговой проверки результата. Соблюдая описанную последовательность действий, можно оптимально отрегулировать работу системы зажигания для конкретного автомобиля.

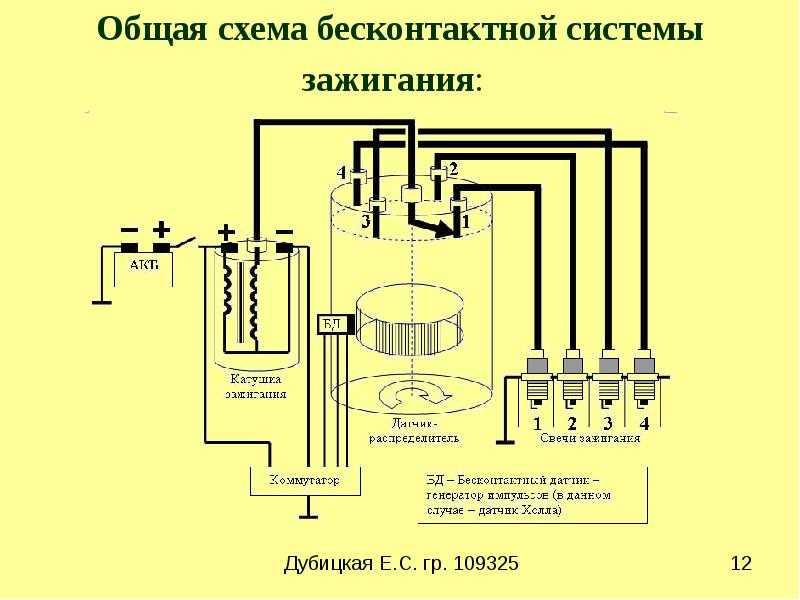

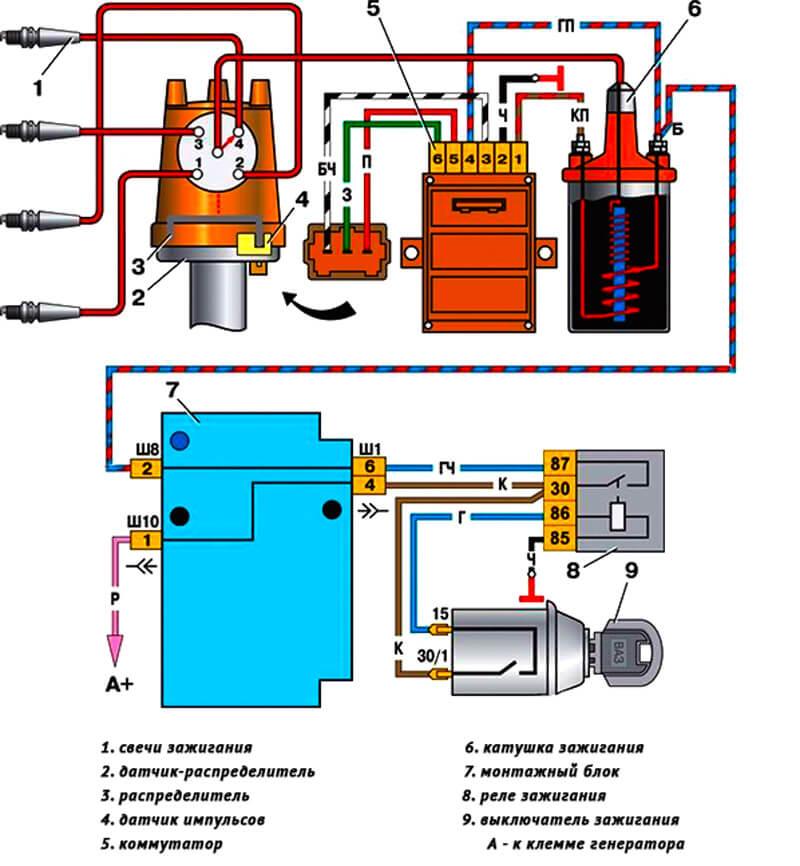

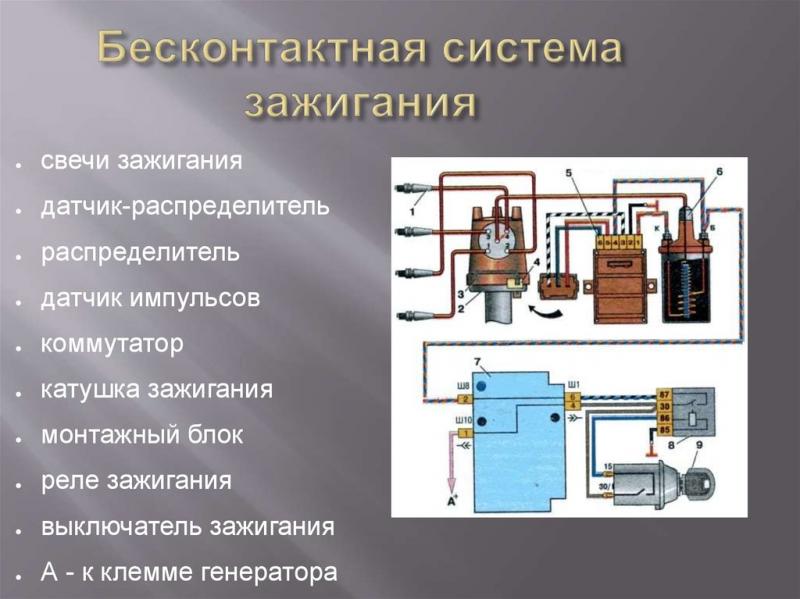

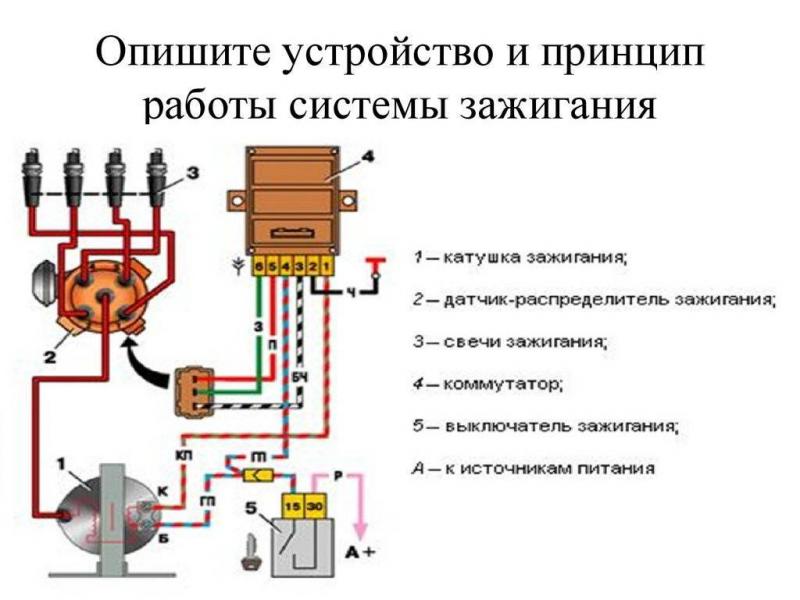

Схема подключения бесконтактной системы зажигания (БСЗ)
Правильное подключение бесконтактной системы зажигания является важным этапом при установке.
Итак, что необходимо для подключения:
- Блок управления БСЗ
- Датчик-распределитель
- Датчик фаз
- Катушка зажигания
- Жгуты проводов
На блок управления подается питание от аккумулятора через предохранители. От блока идут провода к датчику-распределителю, датчику фаз и катушке зажигания. Датчик-распределитель устанавливается вместо штатного и дает сигнал о моменте искрообразования для каждого цилиндра. Датчик фаз фиксирует положение коленвала и выдает сигнал для опережения зажигания.

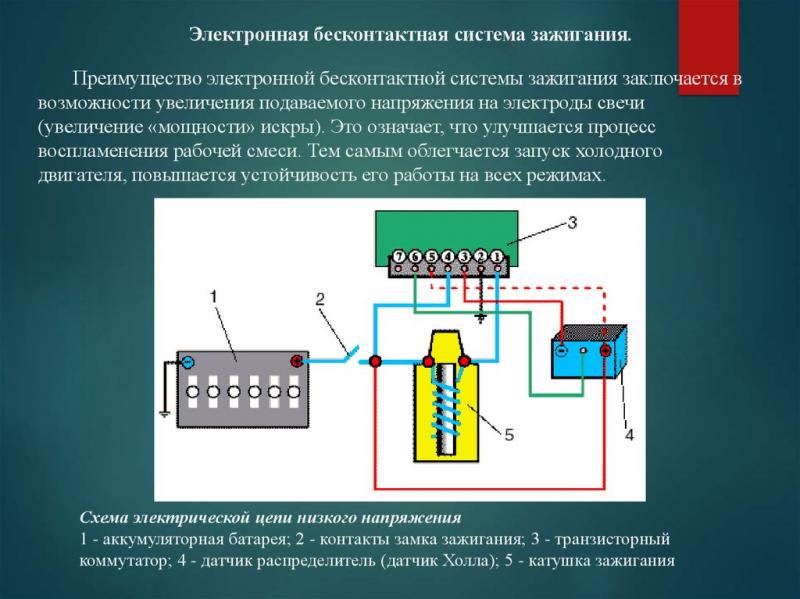

Схема подключения БСЗ:
- Плюс блока управления – к аккумулятору (через предохранитель)
- Минус блока – к массе
- Выход блока – к катушке зажигания
- Датчик фаз – к блоку управления (сигнальный провод)
- Датчик-распределитель – к блоку управления (сигнальный провод)
При монтаже нужно обеспечить хороший контакт в соединениях. Провода располагать вдали от силовых цепей, избегая наводок.
Такая схема подключения позволяет обеспечить надежную работу бесконтактной системы зажигания. Возможны и другие варианты в зависимости от автомобиля и комплектации БСЗ. Главное, чтобы была верная коммутация компонентов для передачи управляющих импульсов.
Как правильно установить и настроить бесконтактное зажигание
Установка и настройка бесконтактного зажигания — ответственный этап, от которого зависит дальнейшая безпроблемная работа системы.
- Перед установкой БСЗ нужно проверить исправность свечей зажигания и проводки. Заменить все сомнительные элементы.
- Собрать схему подключения в соответствии с инструкцией. Проверить надежность всех контактных соединений.
- Закрепить компоненты БСЗ, обеспечив их оптимальное расположение и исключив возможность механических повреждений.
- Подать питание и проверить работу цепей. Должны отсутствовать сбои и шумы.
- Выставить базовые настройки угла опережения зажигания и оборотов холостого хода.
- Провести тестовый запуск двигателя, проверить устойчивость работы на разных оборотах.
- При необходимости скорректировать настройки, добиваясь оптимальных параметров.
- Зафиксировать окончательные настройки и заглушить двигатель. Провести контрольный запуск.
Соблюдая эту последовательность и рекомендации производителя БСЗ, можно максимально точно установить и отрегулировать систему. Не спешите сразу эксплуатировать автомобиль — тщательно проверьте работу бесконтактного зажигания во всех режимах. Это гарантирует надежность и долговечность системы.
При возникновении вопросов лучше обратиться к профессиональному механику. Некорректная установка или настройка БСЗ может привести к серьезным неполадкам в работе двигателя. Доверьте эту ответственную операцию специалистам!
Пошаговая инструкция установки БСЗ на автомобиль ВАЗ
Установка бесконтактной системы зажигания на автомобиль ВАЗ имеет свои особенности.
- Подготовить место и крепления для установки компонентов БСЗ в подкапотном пространстве.
- Установить датчик-распределитель взамен штатного, используя оригинальный кронштейн.
- Закрепить блок управления БСЗ и подвести к нему питание.
- Установить датчик фаз на шкив коленвала и подключить к блоку управления.
- Разместить и надежно закрепить катушку зажигания.
- Проложить и подключить соединительные провода по схеме.
- Проверить качество контактов и надежность крепления всех элементов.
- Провести настройку и проверку работы БСЗ на холостом ходу и при разгоне.
Важные моменты при установке БСЗ на ВАЗ:
- Использовать родные кронштейны для крепления датчика-распределителя.
- Располагать блок управления вдали от выхлопного коллектора.
- Исключить механические воздействия на компоненты системы.
- Обеспечить хороший контакт в соединениях проводки.
Соблюдая описанную последовательность действий и особенности установки, можно максимально правильно и надежно установить БСЗ на автомобиль ВАЗ. Это избавит от многих проблем в дальнейшей эксплуатации.
Регулировка бесконтактного зажигания: основные моменты
После установки бесконтактной системы зажигания необходимо провести ее регулировку. От правильной настройки зависит работа двигателя на всех режимах.
- Установить базовое значение угла опережения зажигания в соответствии с рекомендациями производителя.
- Проверить работу двигателя на холостых оборотах и подрегулировать угол при необходимости.
- Провести тестовую поездку, оценивая работу двигателя при разгоне и на разных оборотах.
- При детонации на средних оборотах уменьшить угол опережения.
- При пропусках зажигания на высоких оборотах увеличить угол.
- Добиться устойчивой работы двигателя во всем диапазоне оборотов.
- Зафиксировать оптимальные настройки регулировочными винтами.
Основные рекомендации при регулировке:
- Вносить изменения постепенно небольшими значениями.
- После каждого шага проверять результат.
- Проводить испытания в реальных условиях движения.
- Стремиться к устойчивой работе двигателя в широком диапазоне оборотов.
Соблюдая перечисленные рекомендации, можно оптимально отрегулировать бесконтактную систему зажигания конкретного автомобиля. Это обеспечит надежную работу двигателя в различных эксплуатационных режимах.
Особенности подключения электронного зажигания к двигателю
Как работает бесконтактная система зажигания: откройте для себя удивительные принципы бесконтактного устройства
Бесконтактная система зажигания — это современное устройство, которое значительно упрощает процесс запуска двигателя внутреннего сгорания. В отличие от классического контактного зажигания, где используется распределитель с контактами, в бесконтактной системе нет движущихся частей. Это позволяет обеспечить более надежную и стабильную работу двигателя.
Принцип работы бесконтактной системы зажигания основан на использовании индукционной катушки зажигания и электронного блока управления. В состав системы входят датчики положения коленчатого вала и распределительного вала, которые посылают сигналы в блок управления. Блок управления обрабатывает сигналы датчиков и в нужный момент дает команду транзисторному ключу открыться. Ток протекает через первичную обмотку катушки зажигания, создавая импульс напряжения до 40 000 вольт во вторичной обмотке. Этот импульс и подает высоковольтный разряд на свечу зажигания.
Ключевым преимуществом бесконтактного зажигания является отсутствие механического контакта в распределителе, как в классических системах. Это исключает проблемы, связанные с износом и загрязнением контактов, обеспечивает более точную регулировку угла опережения зажигания и стабильную искру. Кроме того, электронный блок управления позволяет оптимизировать работу двигателя на всех режимах, адаптируя угол опережения зажигания к оборотам и нагрузке.
Чтобы установить бесконтактное зажигание на автомобиль, нужно подключить датчики к блоку управления, проложить высоковольтные провода к катушкам зажигания и настроить систему в соответствии с параметрами двигателя. При правильной установке и регулировке бесконтактное зажигание обеспечивает легкий запуск, прирост мощности и топливной экономичности двигателя по сравнению с контактным зажиганием.
Таким образом, инновационная бесконтактная система зажигания дает массу преимуществ за счет своих удивительных принципов работы. Отсутствие механических контактов, электронное управление и регулировка позволяют добиться максимальной надежности и эффективности процесса зажигания в двигателе.
Как сделать бесконтактное зажигание своими руками
Многие автолюбители мечтают установить на свой автомобиль современную бесконтактную систему зажигания. И это вполне реально сделать своими руками!
Чтобы собрать бесконтактное зажигание, понадобятся: блок управления, модуль зажигания, катушка, датчики положения коленчатого вала и распредвала, высоковольтные провода. При выборе комплектующих следует учитывать параметры вашего двигателя.
Первым делом нужно установить датчики на двигатель и подключить их к блоку управления. Затем подсоединяем выходные цепи блока к модулю зажигания. Модуль в свою очередь запускает катушку зажигания. Высоковольтные провода идут от катушки к свечам.
Очень важный момент — правильная настройка угла опережения зажигания. Это делается с помощью регулировки в блоке управления. На разных оборотах двигателя требуется разный оптимальный угол.
При монтаже нужно следить за надежностью контактов, прокладкой и изоляцией проводки. Все соединения должны быть защищены от вибраций и влаги. Обязательно нужно предусмотреть защиту от перенапряжений в цепях.
После установки можно приступать к тестированию и регулировке. Проверяем искрообразование, фазы газораспределения, устанавливаем оптимальный угол опережения зажигания. Двигатель с бесконтактным зажиганием должен заводиться легко и устойчиво работать на всех режимах.
Конечно, при самостоятельной установке нужно быть очень внимательным и следовать рекомендациям. Но овладев необходимыми навыками, можно собрать полноценную бесконтактную систему зажигания в домашних условиях и наслаждаться надежной работой двигателя!
В чем преимущества бесконтактной системы перед контактной
Бесконтактная система зажигания имеет ряд важных преимуществ по сравнению с классической контактной системой.
Главное отличие в том, что в бесконтактной системе нет подвижных частей в распределителе. Это исключает проблемы с износом и загрязнением контактов. Контакты со временем разрушаются от электрических разрядов и теплового воздействия, что приводит к перебоям в работе двигателя.
Еще один плюс бесконтактного зажигания — возможность точной регулировки угла опережения зажигания. В контактной системе эта регулировка ограничена конструкцией распределителя. А в бесконтактной системе угол опережения задается в электронном блоке управления, что позволяет оптимизировать работу двигателя.
Кроме того, бесконтактная система дает более стабильную искру по сравнению с контактным зажиганием. Здесь нет проблем с окислением и загрязнением контактов, которые влияют на качество искры.
Еще один значимый плюс — увеличение ресурса системы зажигания. Отсутствие трущихся частей существенно повышает долговечность всей системы.
Бесконтактное зажигание также проще и дешевле обслуживать. Нет необходимости в периодической замене контактов и прочистке распределителя.
Таким образом, переход на бесконтактную систему зажигания дает ряд важных преимуществ: повышение надежности, стабильности работы двигателя, увеличение ресурса и снижение затрат на обслуживание.
Какие распространенные неисправности БСЗ и как их устранить
Бесконтактная система зажигания, как и любое другое устройство, может выходить из строя.
Одна из частых проблем — отсутствие искры на свечах. Причиной могут быть дефект катушки зажигания, неисправность в цепях высокого напряжения или неправильная настройка угла опережения зажигания. В первую очередь надо проверить целостность вторичной обмотки катушки и высоковольтных проводов.
Еще одна типичная неисправность — перебои в работе двигателя на холостом ходу или при разгоне. В таких случаях стоит проверить работу датчиков положения распределительного и коленчатого валов, а также надежность их подключения.
Причина пропусков зажигания может быть в окислении или загрязнении контактов разъемов. Поможет прочистка контактов специальными чистящими средствами и их обработка вазелином для защиты от коррозии.
Иногда случаются сбои в работе электронного блока управления. Это может быть связано с помехами, нестабильным питанием или дефектами самого блока. Проверить блок управления можно подключив к исправному двигателю.
При возникновении перебоев нужно также убедиться в исправности свечей зажигания и отсутствии загрязнений в топливной системе. Эти факторы тоже влияют на работу двигателя.
Таким образом, при возникновении проблем в работе бесконтактного зажигания необходимо выявить конкретную неисправность путем последовательной диагностики всех узлов системы.

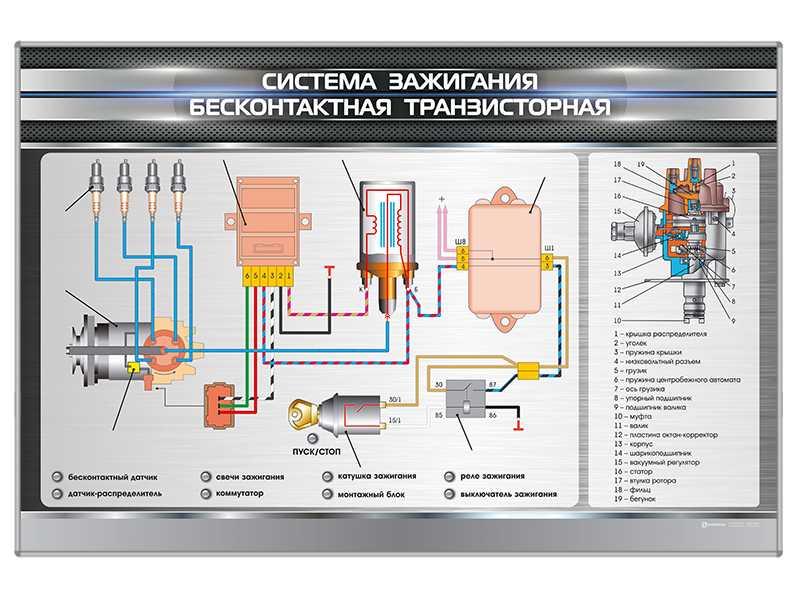

Бесконтактное транзисторное зажигание: принцип работы
Бесконтактное транзисторное зажигание — это разновидность электронной системы зажигания, в которой для коммутации тока в первичной обмотке катушки используется полупроводниковый транзистор.
Ключевым отличием от контактного зажигания является отсутствие подвижного распределителя. Вместо него устанавливается электронный блок управления и модуль зажигания с транзистором.
Принцип работы следующий: датчики положения коленчатого вала и распределительного вала посылают сигнал в блок управления, который в нужный момент подает напряжение на управляющий электрод транзистора. Транзистор открывается, пропуская ток через первичную обмотку катушки зажигания. Во вторичной обмотке индуцируется высокое напряжение, создающее искру на свечах.
После прохождения тока блок управления снимает импульс с транзистора, и тот закрывается. Процесс повторяется при следующем цикле зажигания.
Регулировка угла опережения зажигания осуществляется программно, изменением момента открытия транзистора. Это позволяет оптимизировать зажигание в широком диапазоне оборотов.
Бесконтактное транзисторное зажигание обладает всеми преимуществами электронных систем: надежность, долговечность, стабильность искры. При этом конструкция проста и недорога в производстве.
Советы по выбору катушки зажигания для бесконтактной системы
При выборе катушки зажигания для бесконтактной системы стоит обратить внимание на следующие моменты:
- Проверьте совместимость катушки с вашим блоком управления. Обычно производитель указывает список подходящих моделей.
- Учитывайте параметры и характеристики двигателя — рабочее напряжение, количество цилиндров, тип свечей зажигания.
- Отдайте предпочтение катушкам с малым сопротивлением обмоток. Это уменьшит нагрузку на транзисторы в системе.
- Проверьте вторичное напряжение катушки. Оно должно быть достаточным для обеспечения качественной искры.
- Учитывайте максимальный ток катушки. Он не должен превышать допустимые значения для блока управления.
- Отдайте предпочтение катушкам с улучшенным теплоотводом, чтобы избежать перегрева.
Правильный подбор катушки зажигания имеет большое значение для надежной работы всей системы. Качественная катушка обеспечит стабильное искрообразование и увеличит ресурс бесконтактного зажигания.
Как проверить исправность бесконтактного зажигания
Чтобы убедиться в работоспособности бесконтактной системы зажигания, можно провести следующие проверки:
- Проверить наличие искры на свечах. Для этого выкрутить свечи и провернуть стартер при отсоединенных проводах от катушки зажигания. Должны наблюдаться четкие синие искры.
- Измерить сопротивление первичной и вторичной обмоток катушки зажигания. Параметры должны соответствовать заводским.
- Проверить работу датчиков распредвала и коленвала. Измерить сигналы с датчиков на разных оборотах двигателя.
- Подключить диагностический сканер и проверить наличие ошибок в блоке управления системы зажигания.
- При работающем двигателе прослушать работу системы зажигания. Работа должна быть ровной, без хлопков.
При обнаружении каких-либо отклонений в работе бесконтактного зажигания необходимо провести более глубокую диагностику и устранить неисправность.
Особенности регулировки угла опережения зажигания
Угол опережения зажигания — это момент зажигания топливной смеси в цилиндре относительно положения поршня. Правильная регулировка этого параметра важна для эффективной работы двигателя.
В бесконтактной системе зажигания регулировка угла происходит без механического воздействия на распределитель. Все настраивается программно с помощью электронного блока управления.
Основные особенности:
- Угол опережения изменяется в зависимости от оборотов двигателя. На низких оборотах требуется больший угол.
- Датчики оборотов и нагрузки позволяют точно определить параметры работы и задать оптимальный угол в каждый момент.
- Настройка выполняется с помощью диагностического тестера или перемычек в блоке управления.
- Современные системы позволяют индивидуально настроить угол для каждого цилиндра.
- Некоторые блоки управления обладают функцией самообучения, автоматически подстраивая угол зажигания.
Таким образом, бесконтактное зажигание дает гораздо больше возможностей для оптимальной настройки этого важного параметра работы двигателя.
Как работает бесконтактная система зажигания: откройте для себя удивительные принципы бесконтактного устройства
Бесконтактная система зажигания (БСЗ) — это электронное устройство, которое заменяет механическое зажигание на автомобиле. Оно отличается отсутствием подвижных частей и обеспечивает создание искры на свечах зажигания за счет электроники, без использования контактной системы распределителя.
Основными элементами БСЗ являются:
- Датчик коленчатого вала — регистрирует угловое положение коленчатого вала и посылает сигнал в блок управления.
- Блок управления — электронный блок, который обрабатывает сигналы датчика и управляет катушками зажигания.
- Высоковольтные катушки зажигания — генерируют высокое напряжение для создания искры на свечах.
Когда датчик коленвала фиксирует положение коленвала двигателя, он посылает сигнал в блок управления. Блок управления определяет, в каком цилиндре в данный момент происходит такт сжатия, и подает напряжение на соответствующую катушку зажигания. Катушка генерирует высоковольтный импульс напряжения, создавая искру на свече зажигания и воспламеняя топливную смесь.
Таким образом происходит зажигание поочередно в каждом цилиндре, в строго определенный момент времени. Блок управления рассчитывает оптимальные моменты зажигания на основе данных датчиков — оборотов двигателя, нагрузки, температуры и других параметров. Это позволяет точно настраивать угол опережения зажигания для эффективного сгорания топлива.
Основные преимущества бесконтактной системы зажигания:
- Высокая надежность, отсутствие механического износа.
- Стабильная искра на любых оборотах.
- Лучшие показатели по расходу топлива.
- Более плавная работа двигателя.
- Простота и удобство обслуживания.
Для настройки и регулировки БСЗ служат такие параметры, как угол опережения зажигания, длительность искры, момент искрообразования. Их можно регулировать с помощью специальных программаторов. Также для нормальной работы системы важны исправность датчиков, надежные электрические соединения компонентов.
Таким образом, бесконтактное зажигание — это технологичное и эффективное решение, позволяющее современным двигателям работать с оптимальными параметрами. Электронное управление процессом зажигания дает существенные преимущества по мощности, расходу топлива и надежности по сравнению с механическим контактным зажиганием.
