Как отремонтировать камеру заднего вида в домашних условиях: инструкция шаг за шагом

Подготовьте необходимые инструменты и материалы

Друзья, ремонт камеры заднего вида в домашних условиях — это вполне реальная задача, которую можно выполнить самостоятельно, имея необходимые навыки и инструменты.

Прежде всего, нам понадобятся: отвертки (крестовая и плоская), пинцет, набор шлицевых ключей, ножницы для резки проводов, паяльник, припой, клей момент, изолента, ветошь и спирт для очистки деталей. Из расходных материалов пригодятся: провода, контакты, предохранители, лампочки для подсветки номерного знака. Ну и конечно, запасные части для камеры: оптика, матрица, корпус.

Как видите, для начала ремонта камеры заднего вида вам потребуется совсем немного — базовый набор инструментов и несколько запчастей. Главное, собрать всё необходимое перед началом работы. И тогда вы точно сможете своими руками разобрать камеру, заменить сломанные детали и снова собрать устройство. При правильном подходе ремонт не займет много времени.

Чтобы аккуратно снять её с машины, нам пригодится…

Снимите камеру с автомобиля

Ребята, после того как мы подготовили все необходимые инструменты и материалы, можно приступать к демонтажу камеры заднего вида. Этот этап очень важен выполнить аккуратно, чтобы не повредить жгуты проводов и крепления.

Для начала нужно отключить клемму аккумулятора — это позволит избежать короткого замыкания при отсоединении проводки. Затем аккуратно отсоедините разъемы камеры и по мере необходимости отрежьте изоленту, крепящую проводку.

Дальше открутите болты или гайки, которыми камера заднего вида крепится к кузову машины. Их количество может быть разным в зависимости от модели авто. Как правило, это 2-4 крепежных элемента. Старайтесь при откручивании не поцарапать лакокрасочное покрытие.

После того, как все болты сняты, аккуратно извлеките камеру из гнезда в кузове. Если она сильно примерзла или «прикипела», можно слегка постукивать пластиковым молотком по корпусу, чтобы отделить её от кузова. Но действуйте аккуратно, чтобы не повредить матрицу.

Ну вот, камера заднего вида успешно демонтирована! Теперь мы можем приступить к следующему этапу — разборке корпуса и диагностике неисправностей. ..

Разберите корпус камеры

Ребята, теперь, когда камера снята, можно приступать к поиску неисправностей внутри корпуса. Для этого нужно аккуратно разобрать камеру заднего вида.

Возьмите отвертку и осторожно открутите винты по периметру корпуса камеры. Их количество может быть от 2 до 5 штук. Как правило, это крестовые винты, но в некоторых моделях встречаются и шестигранники.

После того, как все винты выкручены, получится снять переднюю крышку корпуса. Постарайтесь это делать аккуратно, чтобы не повредить проводку и хрупкие детали внутри.

Теперь перед вами предстанет печатная плата с объективом, матрицей, датчиками и прочими элементами. Внимательно осмотрите все детали в поисках видимых неисправностей. Проверьте контакты и пайки, целостность проводов.

Обратите внимание на состояние оптических деталей — линз, фильтров, ИК-светодиодов подсветки. Убедитесь, что они чистые и не повреждены. При наличии загрязнений аккуратно протрите их ветошью, смоченной в спирте.

Возможно, вам удастся обнаружить очевидную поломку уже при визуальном осмотре разобранной камеры заднего вида. Если нет — придется проводить более тщательную диагностику…

Проверьте целостность проводки и контактов

Друзья, после визуального осмотра разобранной камеры заднего вида, стоит внимательно проверить состояние электрических соединений и контактов. Это поможет выявить скрытые неисправности, незаметные невооруженным глазом.

Возьмите мультиметр и поочередно прозвоните все контакты разъемов. Проверьте, нет ли обрывов в проводниках и печатных дорожках. Обратите внимание на пайки — при наличии «холодных» паек их нужно перепаять.

Также убедитесь в отсутствии замыканий между соседними проводниками и дорожками. Для этого с помощью мультиметра проверьте сопротивление между ними в режиме прозвонки.

Кроме того, внимательно осмотрите разъемы и кабельные вводы — не допустимы люфт, болтанка, трещины и сколы. При наличии дефектов разъемы следует заменить на новые.

Если в ходе проверки вы обнаружили неисправности проводки или контактов, их нужно устранить — отремонтировать или заменить поврежденные элементы. Это гарантирует надежную работу камеры заднего вида после сборки.

Хорошо, продолжим диагностику других узлов камеры. ..

Почистите или замените оптические детали при необходимости

Ребята, важный момент при ремонте камеры заднего вида — проверка состояния оптики. Ведь именно от качества линз, фильтров и подсветки зависит четкость изображения с камеры.

Внимательно осмотрите линзы объектива — на них не должно быть царапин, сколов, загрязнений. При наличии загрязнений аккуратно протрите линзы мягкой ветошью, смоченной в спирте или специальной жидкости для очистки оптики.

Также проверьте состояние защитных стекол, фильтров ИК-подсветки. При необходимости замените их на новые, если обнаружите серьезные повреждения.

Обратите внимание на светодиоды подсветки номерного знака. Если наблюдается неравномерная засветка, потускнение или перегорание отдельных диодов — лучше заменить весь модуль подсветки целиком.

При загрязнении или повреждении матрицы изображения, её также необходимо заменить.

Чистая оптика — залог качественной картинки с камеры заднего вида. Поэтому уделяйте особое внимание состоянию линз, фильтров и подсветки при ремонте.

Хорошо, а теперь давайте рассмотрим следующий важный момент — замену неисправной матрицы камеры…

Замените подсветку камеры на светодиодную.

Камеры заднего вида в автомобилях часто выходят из строя из-за перегорания подсветки. Замена ламп накаливания на светодиоды поможет решить эту проблему и сэкономит время и деньги на дорогостоящем ремонте в автосервисе.

Прежде всего, необходимо подобрать подходящий комплект светодиодов. Обычно это набор из 6-12 светодиодов с соответствующими резисторами для согласования напряжения. Важно выбрать светодиоды нужного размера и с достаточной яркостью, чтобы полностью осветить поле обзора камеры.

Для начала отключите питание камеры, отсоединив разъем. Затем аккуратно демонтируйте камеру, отвернув крепежные болты или винты. Обычно камера крепится двумя-четырьмя винтами. После этого можно извлечь камеру из гнезда и получить доступ к задней крышке.

Снимите заднюю крышку камеры. Там вы увидите плату камеры и лампы подсветки. Аккуратно выньте старые лампы накаливания из патронов и замените их на новые светодиоды. Важно соблюдать полярность и правильно расположить светодиоды, чтобы они освещали весь угол обзора камеры.

После установки светодиодов убедитесь, что они работают и дают достаточное освещение. Если необходимо, отрегулируйте их положение. Затем аккуратно соберите камеру в обратном порядке и подключите разъем.

Перед окончательной сборкой включите зажигание и проверьте работу камеры с новой подсветкой. Изображение должно быть ярким и четким. Также убедитесь, что при включении задней передачи включается парковочная разметка на экране.

Если все работает нормально, можно установить камеру на место и закрепить ее болтами по периметру. На этом процедура замены подсветки камеры заднего вида может считаться завершенной. Вы сэкономите на дорогостоящем ремонте и обеспечите надежную работу камеры на долгие годы.

Замена ламп накаливания на светодиоды — отличный способ восстановить работу камеры заднего вида в домашних условиях. Главное — выбрать правильный комплект светодиодов и аккуратно установить их, соблюдая полярность и порядок соединения. Тогда камера заработает как новая и будет служить еще долго без перегорания ламп.

Замените или отремонтируйте матрицу камеры.

Одна из наиболее распространенных поломок камеры заднего вида — это выход из строя матрицы. Признаками неисправности могут быть искажение изображения, появление помех или темных пятен. В таких случаях требуется либо замена матрицы, либо ее ремонт своими руками.

Для начала необходимо демонтировать камеру, отсоединив все разъемы и выкрутив крепеж. Затем аккуратно разобрать корпус, чтобы получить доступ к внутренностям. Там находится плата с матрицей. Внешне матрица выглядит как небольшой прямоугольный чип.

Проверить матрицу можно визуально и с помощью тестера. Искать нужно сколы, трещины, следы коррозии или другие повреждения. Также прозвонить пайки на предмет обрыва. Если обнаружен дефект — лучше заменить матрицу.

Для замены нужно найти и приобрести аналогичную матрицу по характеристикам. Современные матрицы часто припаиваются при помощи технологии BGA. Это требует специального оборудования для демонтажа и установки. Проще купить матрицу вместе с платой и просто заменить всю плату целиком.

Если дефект несущественный, можно попытаться отремонтировать имеющуюся матрицу. Например, устранить скол или трещину с помощью эпоксидной смолы. Или укрепить ослабленную пайку точечной пропайкой. Главное — действовать аккуратно, не повредив соседние элементы матрицы.

После замены или ремонта матрицы необходимо собрать камеру в обратном порядке и проверить работоспособность. Изображение должно быть четким, без искажений и помех. При необходимости можно дополнительно отрегулировать объектив камеры.

Ремонт матрицы камеры заднего вида — процесс кропотливый, требующий аккуратности и определенных навыков мелкой электроники. Но в случае успеха можно значительно сэкономить на новой камере. Главное — тщательно диагностировать неисправность и выбрать подходящий способ ремонта.

Замена матрицы — наиболее радикальное решение, если старая безнадежна. А вот мелкий ремонт своими руками может позволить восстановить работоспособность, если дефект не критичный. Главное, всегда тестируйте отремонтированную камеру перед установкой на место.

Соберите камеру в обратном порядке.

После того, как все необходимые работы по ремонту камеры заднего вида выполнены, наступает самый ответственный момент — сборка камеры обратно. От того, насколько правильно и аккуратно будет произведена сборка, зависит работоспособность отремонтированной камеры.

В первую очередь убедитесь, что все детали чистые, все крепежные элементы на месте. Тщательно проверьте разъемы, контактные поверхности, объектив, чтобы грязь или пыль не помешали нормальной работе камеры.

Собирайте модуль камеры в порядке, обратном разборке. Сначала аккуратно установите плату в корпус и закрепите ее винтами. Плотно подсоедините разъемы, убедившись в их полной совместимости. Затем установите объектив, предварительно очистив и смазав резьбу.

Очень важный момент — правильная регулировка положения объектива. Фокусное расстояние должно быть отрегулировано так, чтобы изображение получалось резким по всему полю зрения камеры. Это критично для качества изображения.

После объектива установите матрицу или ПЗС-модуль в соответствии с маркировкой или инструкцией по сборке. Закрепите модуль винтами и подсоедините разъем. Будьте предельно аккуратны, чтобы не повредить сенсор.

Теперь можно установить заднюю крышку корпуса и закрепить все необходимые винты согласно схеме разборки камеры. Убедитесь, что прокладки и резиновые уплотнители находятся на штатных местах — это защитит камеру от попадания влаги.

Перед окончательной установкой камеры на автомобиль рекомендуется еще раз проверить ее работоспособность, подключив питание и видеовыход. Изображение должно транслироваться четко, без помех.

После всего можно установить камеру на штатное место и закрепить болтами. Подсоедините разъемы, проверьте работу в составе автомобильной электроники. Теперь можете наслаждаться работой отремонтированной своими руками камеры заднего вида!

Сборка камеры заднего вида — ответственный процесс, от которого зависит результат ремонта. Следуйте схеме в обратном порядке, тщательно проверяйте и регулируйте все узлы. И тогда отремонтированная камера прослужит еще долго!

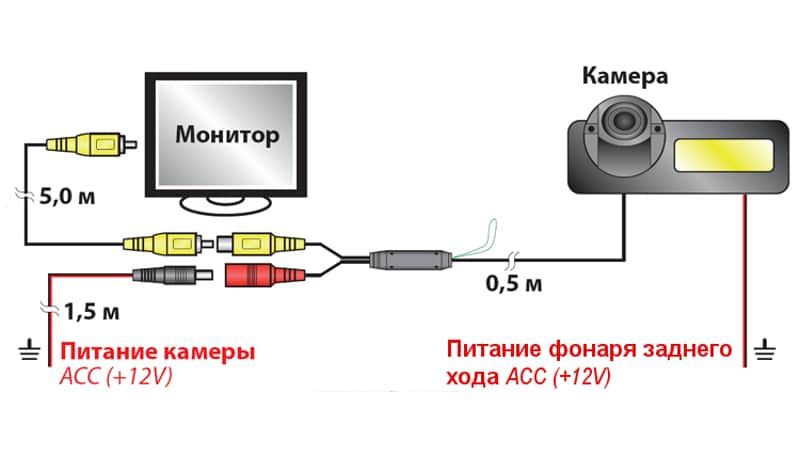

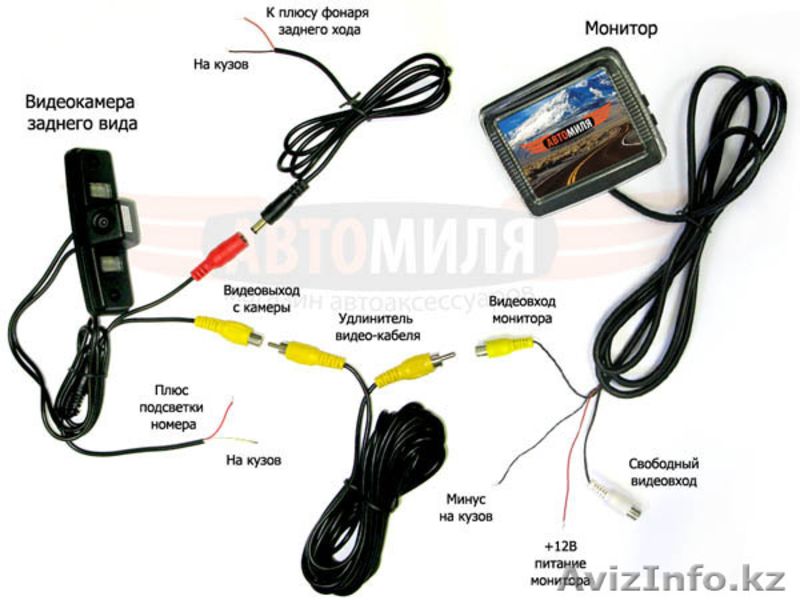

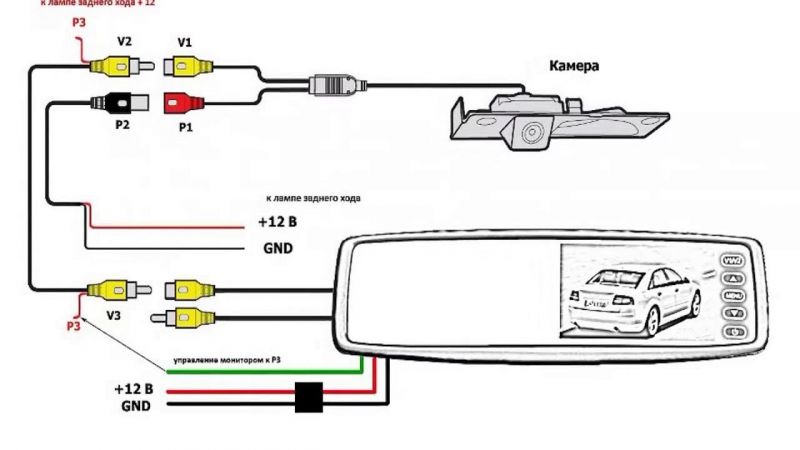

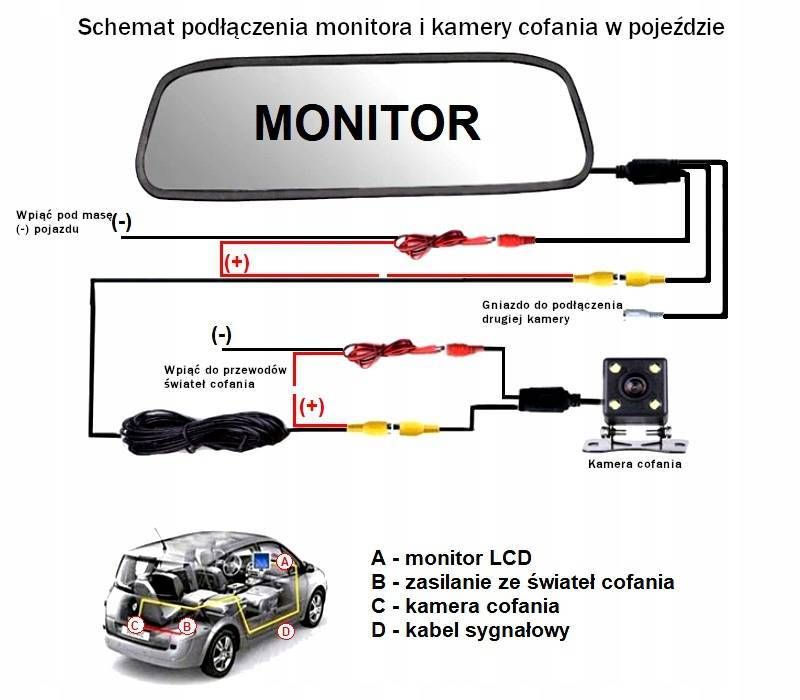

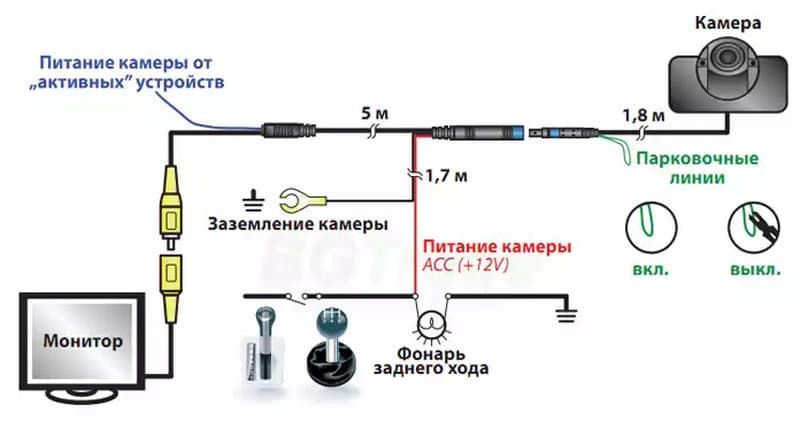

Установите камеру на место и подключите проводку.

После успешного ремонта и тестирования камеры заднего вида настало время установить ее обратно на автомобиль и подключить всю необходимую проводку для работы.

Перед установкой очистите место под камеру от загрязнений и остатков старого крепежа. Тщательно обезжирьте поверхность. Это позволит камере надежно фиксироваться и избежать вибраций во время движения.

Устанавливайте камеру строго в штатное место, следуя заводским отверстиям под болты крепления. Используйте только оригинальные болты, они рассчитаны на вибрацию и температурные перепады. Затяните крепеж с усилием указанным в инструкции по эксплуатации автомобиля.

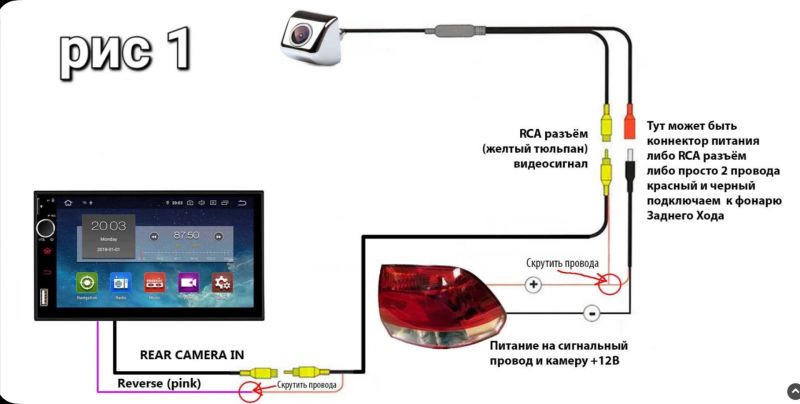

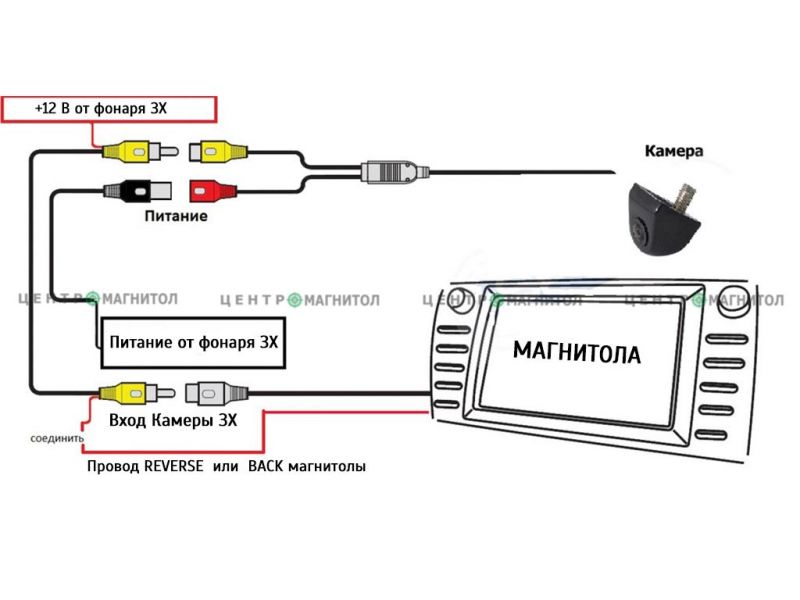

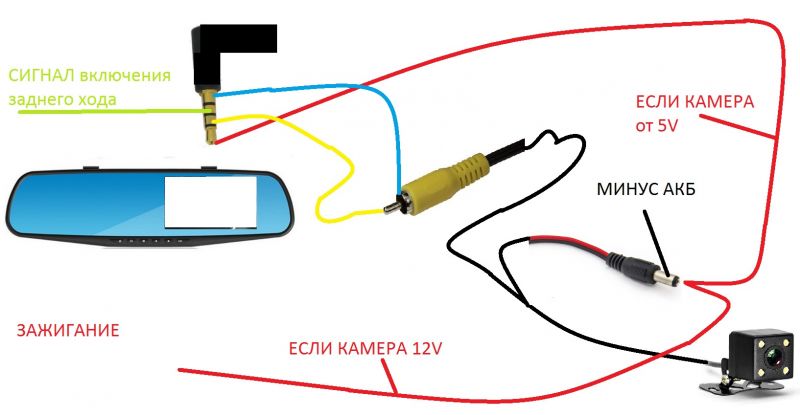

Теперь можно подключить разъемы. У камеры заднего вида обычно два разъема — электропитания и видеосигнала. Соедините их с соответствующими проводами автомобиля, соблюдая маркировку контактов и цвета проводов. Зафиксируйте разъемы хомутами от случайного расстыковывания.

Очень важно обеспечить качественный контакт в разъемах и надежное соединение. Проверьте, чтобы провода не пережимались и не натягивались в угловых сочленениях при установке камеры. Это может привести к обрывам и ложным контактам.

Дополнительно рекомендуется обработать места соединения разъемов специальным влагоотталкивающим аэрозолем для защиты контактов от окисления. Это увеличит срок службы разъемов.

После подключения проводки обязательно проверьте работу камеры в реальных условиях. Включите зажигание, переведите рычаг в положение R и убедитесь, что камера включается, а изображение передается на монитор. При необходимости подрегулируйте наклон и поворот камеры.

Также функционально проверьте включение линий парковки и индикаторов расстояния. Убедитесь, что изображение четкое и яркое в любое время суток.

После всех проверок можно считать, что камера заднего вида полностью отремонтирована и готова к дальнейшей эксплуатации. Всегда соблюдайте аккуратность и пошаговую точность при монтаже — и тогда камера прослужит долго!

Установка и подключение камеры — финальный этап ремонта. Следуйте рекомендациям про крепеж, проводку, разъемы — и результат не заставит себя ждать. Берегите отремонтированную камеру — и она надежно прослужит еще не один год!

Откалибруйте камеру с помощью специальной программы.

После установки отремонтированной или новой камеры заднего вида необходимо выполнить ее калибровку — специальную настройку для совмещения видеоизображения с реальными размерами и расстояниями.

Калибровка бывает необходима в следующих случаях: при замене камеры на новую, после ремонта/регулировки старой камеры, при замене колес на другой размер, а также со временем из-за смещения настроек.

Для калибровки понадобится специальная программа, предусмотренная производителем автомобиля. Обычно это делается с помощью диагностического сканера в сервисном центре.

Процесс калибровки, как правило, включает в себя несколько этапов. Сначала на специальном экране задаются реальные размеры колес автомобиля и другие параметры. Затем программа предлагает расположить машину на ровной поверхности перед экраном и отъехать на определенное расстояние.

Далее, переключая передачи и двигаясь вперед-назад, калибруются линии разметки на изображении с камеры. Программа сама выдает необходимые команды водителю для проведения процедуры.

По окончании на экране проверяется правильность полученных настроек. Как правило, процедуру нужно выполнить 2-3 раза для получения оптимальной калибровки камеры заднего вида.

Правильная калибровка обеспечивает максимально точное соответствие линий разметки на экране монитора реальному расположению автомобиля, что важно для безопасности при движении задним ходом.

Обязательно выполните калибровку после установки новой или отремонтированной камеры. Это займет немного времени, но позволит использовать камеру с максимальной эффективностью.

Проверьте работоспособность и качество изображения.

Последним этапом ремонта камеры заднего вида является обязательная проверка ее работоспособности и качества изображения. От этого зависит, насколько успешно выполнен ремонт.

Прежде всего, включите зажигание и переведите рычаг в положение R. Убедитесь, что при этом на мониторе появляется изображение с камеры. Это означает, что камера включилась и передает видеосигнал.

Также проверьте, включается ли на экране разметка — линии и зоны, обозначающие расстояние до препятствия. Они должны появляться автоматически.

Оцените четкость и яркость изображения при дневном свете. Картинка должна быть резкой, без размытий и темных участков. Цветопередача также должна быть естественной.

Очень важно проверить работу камеры в темное время суток. Включите подсветку фарами и оцените качество ночного изображения. Оно может быть чуть более зернистым, но должно обеспечивать хорошую видимость.

Также необходимо убедиться, что подсветка камеры работает исправно и равномерно освещает пространство позади автомобиля. Не должно быть темных пятен или зон.

Пройдитесь вокруг машины и оцените угол обзора камеры. Проверьте, просматриваются ли бампер, задние углы, пространство под задним бампером при максимальном вывешивании камеры.

Сделайте пробный заезд задним ходом к препятствию и убедитесь, что расстояние на экране точно соответствует действительности. Это важно для парковки.

Только убедившись в полной работоспособности и отличном качестве изображения с отремонтированной камеры, можно считать ремонт завершенным. В противном случае требуется дополнительная диагностика и регулировка.

Заизолируйте и защитите соединения.

После завершения всех работ по ремонту и установке камеры заднего вида, рекомендуется выполнить дополнительную защиту и изоляцию всех электрических соединений. Это позволит увеличить срок службы камеры.

В первую очередь, нужно надежно зафиксировать все провода и разъемы, чтобы избежать их случайного отсоединения при вибрации во время движения. Для этого используются пластиковые хомуты, которые закрепляют проводку.

Особое внимание стоит уделить местам соединения разъемов. Здесь возможно появление окисления контактов, что приведет к ухудшению связи. Чтобы изолировать разъемы, их обрабатывают влагозащитным аэрозолем.

Также рекомендуется установить дополнительные резиновые чехлы и колпачки на сами разъемы камеры. Это не позволит попадать в них влаге, грязи и соли, которые способствуют коррозии.

Обязательно нужно убедиться, что провода не пережаты и не натянуты сильно. При необходимости стоит изменить их расположение, сделать запас по длине, чтобы избежать механических повреждений оплетки и внутренних жил проводов.

Саму камеру также можно дополнительно обработать влагозащитным составом, особенно места соединения с кузовом. Это предотвратит попадание внутрь воды.

Используйте исключительно качественные, сертифицированные материалы для защиты электрики. Например, автомобильный герметик, изоленту, термоусадочную трубку. Не стоит пренебрегать дополнительной защитой.

Потраченные усилия на надежную изоляцию и аккуратное расположение проводки многократно окупятся в виде безупречной работы камеры заднего вида в течение многих лет эксплуатации.

Проведите тестовую поездку и оцените результат.

После завершения всех работ по ремонту и установке камеры заднего вида, необходимо обязательно совершить тестовую поездку на автомобиле. Это позволит в реальных условиях оценить результат проделанной работы.

Садясь в машину, еще раз проверьте визуально надежность крепления камеры, отсутствие внешних повреждений, натяжения проводов. Убедитесь, что изображение с камеры транслируется на монитор четко.

Затем отправляйтесь в тестовую поездку по разным типам дорог — гладкому асфальту, ухабам, лежачим полицейским. Важно проверить, нет ли вибрации, дребезжания камеры на разных неровностях. Это может указывать на неплотное крепление.

Оцените качество изображения с камеры при движении задним ходом в дневное и ночное время, на разных скоростях. Убедитесь, что изображение четкое, не смазанное.

Обратите внимание, правильно ли отображаются линии разметки, соответствуют ли расстояния на экране реальной картине. Сделайте несколько парковок задним ходом, используя камеру.

Также проверьте угол обзора камеры, насколько хорошо просматриваются слепые зоны вокруг автомобиля. Попросите помощника подойти к задней части машины и оцените, насколько четко его видно.

Остановитесь и осмотрите камеру, разъемы, проводку. Убедитесь, что за время поездки не произошло ослабления креплений или повреждений изоляции.

Если в процессе тест-драйва вы обнаружите какие-либо неполадки в работе камеры, значит, требуется провести дополнительную диагностику и регулировку.

Если же камера заднего вида работает исправно, показывает четкое, ясное изображение, надежно закреплена — можно считать ремонт успешно завершенным! Теперь можно эксплуатировать автомобиль с полностью работоспособной камерой.

При необходимости доработайте настройки камеры.

Если в процессе тестовой поездки вы обнаружили недостатки в работе отремонтированной камеры заднего вида, это не повод расстраиваться. Скорее всего, требуется лишь дополнительная настройка и регулировка.

Если изображение получается немного расфокусированным или имеет искажения по краям, может потребоваться регулировка объектива. Аккуратно поворачивая линзы, добейтесь равномерной четкости по всему экрану.

При неравномерной подсветке попробуйте слегка изменить угол наклона светодиодов, чтобы освещенность стала более равномерной.

Если линии разметки не совпадают с реальным расстоянием, значит, требуется калибровка камеры. Это делается с помощью специальной программы и не составит труда.

При сильной вибрации камеры на неровностях, возможно, стоит подтянуть болты крепления или заменить резиновые втулки на более жесткие.

Обратите внимание, не возникает ли помех от работы других электроприборов автомобиля. Например, от обогревателя заднего стекла. В этом случае придется экранировать проводку камеры.

Возможно, потребуется и изменение настроек яркости, контраста, цветности изображения на мониторе через экранное меню. Добейтесь оптимальной цветопередачи.

Главное, проявите немного терпения и не бойтесь экспериментировать с настройками. Со временем вы научитесь полностью конфигурировать камеру под свои нужды.

Небольшая доработка позволит устранить недочеты в работе камеры. А грамотная настройка даст максимальное качество изображения. Тогда камера будет радовать вас своей безупречной работой долгие годы!

Наслаждайтесь четким изображением с камеры заднего вида!

Если все работы по ремонту и настройке камеры заднего вида проведены правильно, можно наслаждаться превосходным изображением с обновленной камеры.

Теперь, включая передачу заднего хода, вы будете видеть четкую, яркую картинку с широким углом обзора. Благодаря светодиодной подсветке изображение будет отлично видно даже ночью.

Линии и зоны парковки на экране точно соответствуют реальной обстановке вокруг машины, что существенно упрощает парковку. Вы можете полностью положиться на навигацию камеры заднего вида.

При движении задним ходом камера позволит увидеть все препятствия и слепые зоны, которых не видно в зеркалах. Это избавит от неприятных столкновений и царапин на бампере.

Качественное видео с камеры заднего вида существенно расширит ваши возможности как водителя. Вы сможете уверенно выполнять сложные маневры, парковку в стесненных условиях.

При этом отремонтированная своими руками камера будет радовать надежной работой долгие годы. Вы сэкономите на дорогом обслуживании в автосервисе.

Главное, не забывайте периодически проверять крепления, разъемы, проводку камеры и при необходимости производить техническое обслуживание. Это обеспечит длительную безотказную работу.

Пусть камера заднего вида станет для вас надежным помощником на дороге! Счастливого пути и приятных поездок с обновленной камерой!

Ремонт камеры заднего вида — процесс непростой, но результат того стоит. Аккуратность, терпение и строгое следование инструкции позволят сделать камеру как новой и наслаждаться безупречным изображением.
