Интересно и полезно узнать о принципах работы тормозного суппорта в автомобиле
Что такое суппорт и для чего он нужен в автомобиле
Интересно и полезно узнать о принципах работы тормозного суппорта в автомобиле? Я сам недавно разбирался в этом вопросе, когда менял тормозные колодки на своей машине.
Суппорт — это одна из важнейших деталей тормозной системы, без которой невозможно остановить автомобиль. По сути, суппорт — это конструкция, которая служит опорой для тормозных колодок и прижимает их к диску при нажатии на педаль тормоза.
Конструктивно суппорт состоит из основания, суппортных пальцев, на которых держатся колодки, и одного или двух поршней с резиновыми уплотнениями. Поршни приводятся в действие давлением тормозной жидкости и в свою очередь прижимают колодки к диску.
Благодаря точно рассчитанной геометрии суппорта и правильному прилеганию колодок обеспечивается равномерный износ накладок и оптимальное распределение силы трения при торможении.
Современные суппорта изготавливаются из высокопрочных алюминиевых сплавов методом литья под давлением. Это позволяет сочетать легкость, жесткость и износостойкость конструкции.
К основным типам суппортов относятся: однопоршневые, двухпоршневые, плавающие и суппорта с интегрированным стояночным тормозом. Они могут отличаться конструкцией и принципом работы.
Таким образом, тормозной суппорт — это важнейший узел, без которого невозможно реализовать эффективное торможение автомобиля с помощью дисковых тормозов. Правильно подобранный и установленный суппорт обеспечивает безопасность вождения.

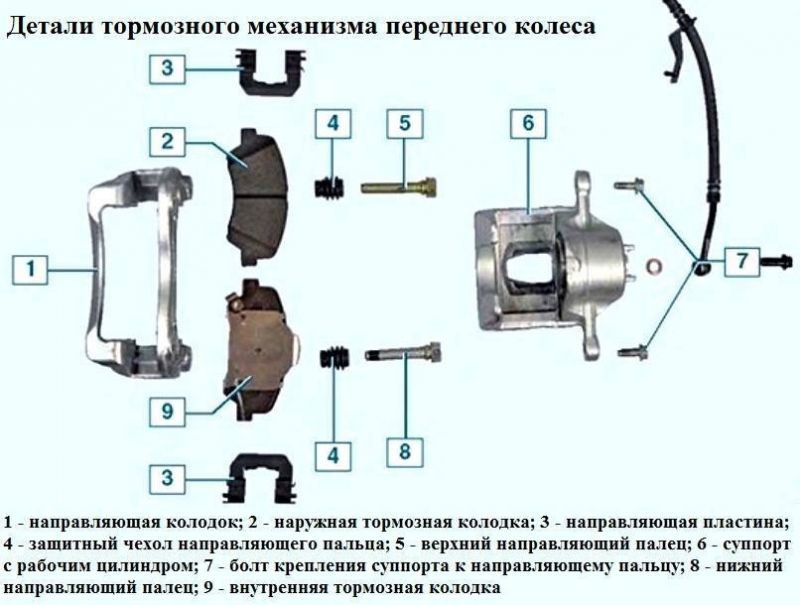

Из каких основных частей состоит конструкция тормозного суппорта
Чтобы понять принцип работы тормозного суппорта, нужно разобраться, из каких основных деталей и узлов он состоит.
Корпус суппорта обычно отливают из алюминиевого сплава методом литья под давлением. Корпус имеет пазы для установки тормозных колодок, отверстия для поршней и каналы для подвода тормозной жидкости.
Важными деталями суппорта являются направляющие пальцы (суппортные стойки), на которых держатся антифрикционные накладки колодок. Пальцы обеспечивают точное позиционирование колодок относительно тормозного диска.
Для прижима колодок к диску в суппорте используются один или два поршня с резиновыми манжетами. Поршни приводятся в движение давлением жидкости из тормозной магистрали.
Также в конструкции суппорта присутствуют защитные резиновые пыльники, предохраняющие внутреннюю полость от попадания грязи, воды и пыли.
Для компенсации бокового смещения диска и равномерного прижатия колодок могут использоваться плавающие скобы или суппорт целиком может быть плавающим.
Кроме того, в состав современного суппорта входят датчик износа накладок, индикатор парковочного тормоза, а также элементы охлаждения корпуса.
Таким образом, конструкция тормозного суппорта включает корпус, поршни, направляющие пальцы, уплотнения, защитные элементы и различные дополнения. Правильная сборка и взаимодействие всех этих деталей позволяют суппорту выполнять свои функции.

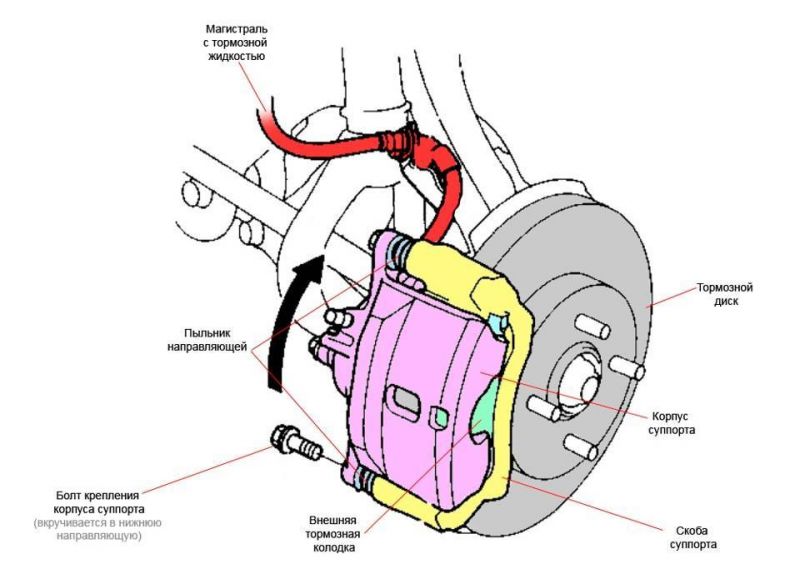

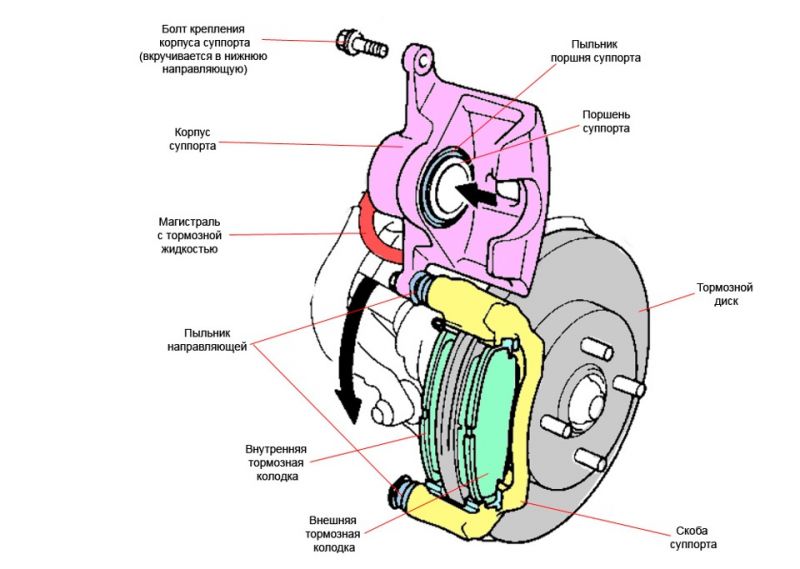

Как устроен и работает однопоршневой тормозной суппорт
Однопоршневой суппорт — это наиболее распространенный тип суппортов в тормозных системах легковых автомобилей.
Конструктивно однопоршневой суппорт состоит из корпуса, в котором размещен один поршень с резиновой манжетой. Поршень соединен с главным тормозным цилиндром посредством тормозной магистрали и шлангов.
При нажатии на педаль тормоза давление жидкости через гидравлическую систему передается поршню суппорта. Поршень, двигаясь в корпусе, через суппортные стойки распором раздвигает тормозные колодки в стороны.
Колодки под действием силы прижимаются к тормозному диску, создавая силу трения, которая и останавливает вращение колеса.
После отпускания педали тормоза давление в гидросистеме падает, поршень под действием возвратных пружин возвращается в исходное положение, а колодки отходят от диска.
Преимущества однопоршневого суппорта — простота и надежность конструкции, дешевизна производства и обслуживания. К недостаткам можно отнести больший износ колодок, чем в двухпоршневом суппорте.
Таким образом, благодаря одному поршню и гидроприводу однопоршневой суппорт обеспечивает надежное торможение автомобиля при относительно невысокой стоимости.
Особенности двухпоршневого суппорта дисковых тормозов
В отличие от однопоршневого, двухпоршневой суппорт имеет более сложную конструкцию, но обладает рядом преимуществ.
Двухпоршневой суппорт состоит из алюминиевого корпуса, в котором размещены два поршня с манжетами. Поршни расположены по разные стороны от оси вращения тормозного диска.
При торможении давление жидкости подается одновременно в оба цилиндра суппорта. Поршни перемещаются навстречу друг другу, раздвигая колодки для прижатия к диску с двух сторон.
Главное преимущество двухпоршневого суппорта — более равномерное прижатие колодок к диску. Это обеспечивает стабильность тормозного усилия и снижает неравномерный износ накладок.
Кроме того, двойное давление позволяет получить большую тормозную силу. Эффективность торможения возрастает, сокращается тормозной путь.
Недостатки двухпоршневого суппорта — более высокая стоимость, сложность конструкции и обслуживания. Но преимущества оправдывают применение таких суппортов на мощных и спортивных автомобилях.
Таким образом, двухпоршневой суппорт повышает эффективность тормозной системы за счет равномерного прижима колодок, хотя и уступает в простоте однопоршневому.

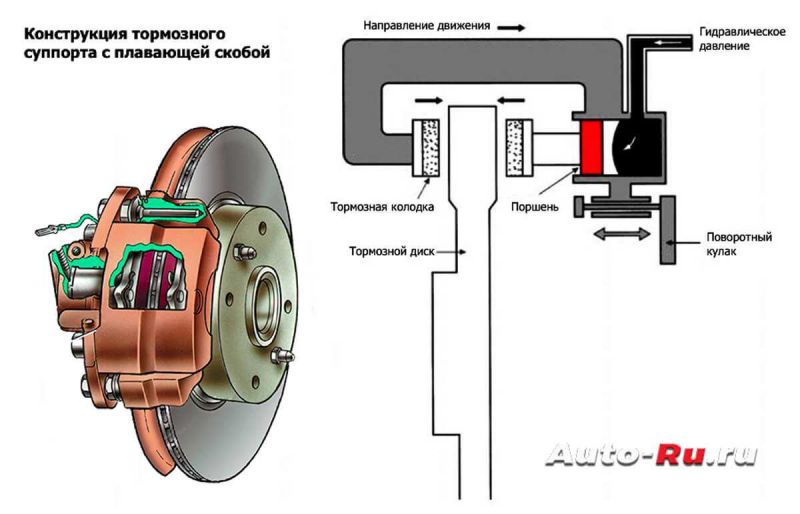

Плавающий суппорт — принцип работы и преимущества
Плавающий суппорт — это разновидность суппорта дисковых тормозов с особым креплением в ступице колеса.
В плавающем суппорте направляющие пальцы крепятся не жестко к корпусу, а через специальные пазы, позволяющие суппорту смещаться в осевом направлении.
Это позволяет компенсировать боковой люфт тормозного диска и обеспечивает равномерный износ тормозных колодок. Даже при небольшом перекосе диска суппорт автоматически выравнивается для оптимального прилегания колодок.
Благодаря «плавающей» конструкции достигается максимально эффективное использование сцепления колодок с диском в любой точке его поверхности. Это повышает тормозные качества и срок службы фрикционных накладок.
К недостаткам плавающего суппорта можно отнести большую сложность конструкции по сравнению с жестко закрепленным суппортом. Но преимущества перевешивают.
Таким образом, плавающий суппорт благодаря особому креплению оптимизирует работу тормозов и рекомендуется для установки на мощные и спортивные автомобили.
Какие бывают типы тормозных суппортов для разных автомобилей
Конструкция тормозных суппортов может отличаться в зависимости от типа транспортного средства.
Для легковых автомобилей чаще всего используются алюминиевые одно- или двухпоршневые суппорта дисковых тормозов. Они компактные, легкие и достаточно надежные.
На внедорожниках и пикапах применяют усиленные суппорта со стальным корпусом, выдерживающие высокие нагрузки.
Для грузовikov и автобусов необходимы массивные чугунные суппорта с увеличенным количеством поршней — до 6-8 штук. Они выдерживают огромные температуры и давление.
На гоночных болидах используют облегченные суппорта из титана или керамики, рассчитанные на экстремальные нагрузки. Они отличаются особой конструкцией и формой.
Для прицепов и полуприцепов подходят простые, но надежные чугунные суппорта с ручным приводом стояночного тормоза.
Конструкция суппорта зависит от типа транспорта и условий эксплуатации. Главное, чтобы суппорт надежно выполнял свои функции по замедлению автомобиля.
Принцип работы суппорта передних и задних тормозов
Хотя принцип работы передних и задних тормозных суппортов схожий, есть и некоторые отличия, о которых стоит упомянуть.
Передние суппорты испытывают большие нагрузки, так как на переднюю ось приходится основная масса автомобиля. Поэтому они изготавливаются более прочными и надежными.
Задние суппорты рассчитаны на меньшие усилия, зато имеют более компактные размеры, чтобы уместиться в ограниченном пространстве внутри колесной арки.
Расположение поршней и колодок в переднем суппорте продумано таким образом, чтобы оптимально использовать сцепление с диском при торможении.
Задние суппорты часто объединяют в себе механизм стояночного тормоза, в отличие от передних.
Также задние суппорты более требовательны к герметичности из-за близости к грязи и воде.
В целом, несмотря на конструктивные различия, и передние, и задние суппорты надежно выполняют свои функции, обеспечивая эффективное торможение автомобиля.

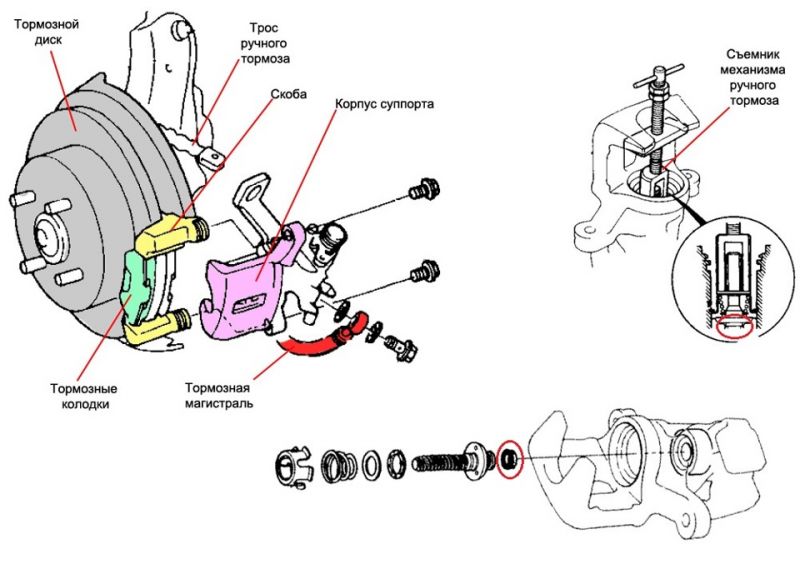

Устройство тормозного суппорта с ручным приводом
На некоторых автомобилях, в частности на грузовиках и прицепах, используются тормозные суппорты с ручным приводом стояночного тормоза.
Такой суппорт конструктивно совмещает в себе гидравлический привод рабочих тормозов и механический рычажный или тросовый привод стояночного тормоза.
В отличие от обычного суппорта, он имеет дополнительный рычаг или винтовой механизм с тягой, соединенные с рукояткой стояночного тормоза в кабине или снаружи.
При включении стояночного тормоза происходит механическое перемещение рычага или вращение винта, которые через систему тяг нажимают суппорт на тормозной диск независимо от гидропривода.
Такое устройство обеспечивает надежное удержание автомобиля на месте даже при выключенном двигателе и отсутствии гидравлического давления.
Суппорты с ручным приводом просты и надежны в работе, но требуют периодической регулировки тросов или рычагов стояночного тормоза.

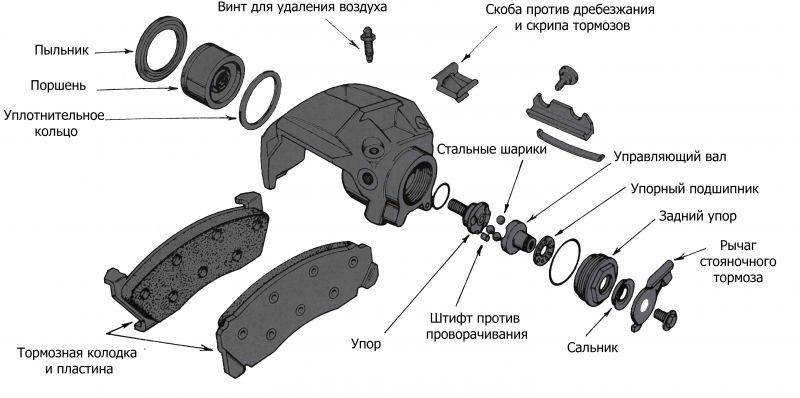

Особенности суппорта стояночного тормоза автомобиля
Суппорты стояночного тормоза имеют ряд конструктивных особенностей по сравнению с обычными рабочими суппортами.
Во-первых, суппорт стояночного тормоза обычно объединяется с задним рабочим суппортом в одном узле.
Во-вторых, в нем предусмотрен дополнительный механизм ручного привода — рычажная система или винтовой привод от троса стояночного тормоза.
В-третьих, ход поршня стояночного тормоза значительно больше, чтобы обеспечить необходимое усилие прижатия колодок даже при выключенном двигателе.
В-четвертых, для фиксации поршня в нажатом положении используется храповой механизм или защелка.
В-пятых, предусмотрен механизм автоматического снятия стояночного тормоза при нажатии на педаль газа.
Такие особенности обеспечивают надежное удержание автомобиля без воздействия водителя и автоматическое растормаживание для начала движения.

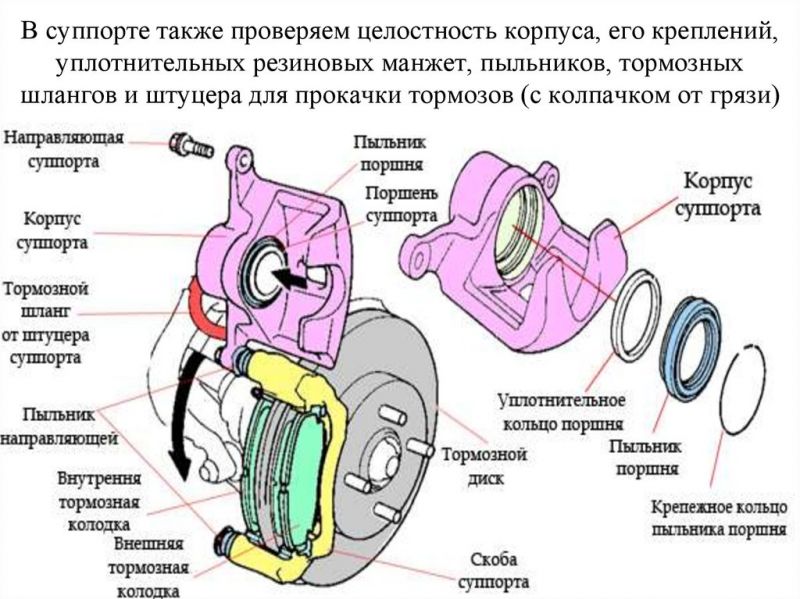

Диагностика неисправностей тормозного суппорта
Чтобы вовремя обнаружить неисправности тормозного суппорта, нужно регулярно проводить его диагностику и знать основные признаки возможных поломок.
При течи поршневого уплотнения появляется подтекание тормозной жидкости в районе суппорта. Это видно по мокрым следам на поверхности диска или колеса.
При заедании и заклинивании поршня нарушается плавность хода педали тормоза, появляется эффект «провала». Также возможен постоянный контакт колодки с диском из-за невозврата поршня.
При износе направляющих пальцев или их загрязнении увеличивается боковой люфт колодок, они бьются о диск при вращении колеса.
При повреждении резиновых уплотнителей в суппорт попадает грязь, что приводит к заклиниванию поршня.
Таким образом, своевременно диагностируя состояние суппорта, можно предотвратить серьезные неисправности тормозной системы и обеспечить безопасность вождения.

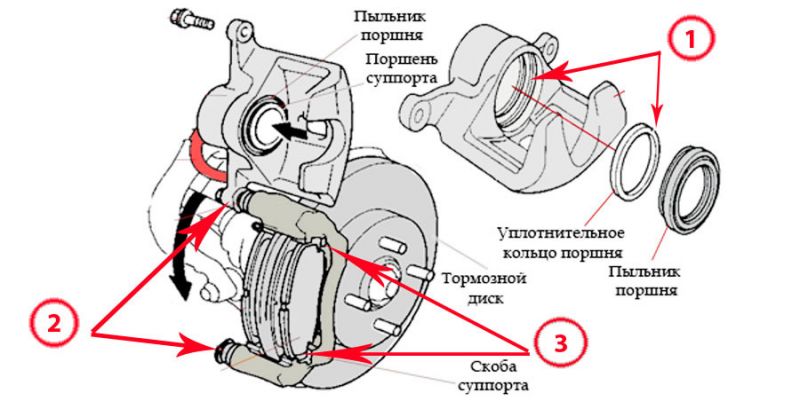

Признаки износа и необходимость замены тормозного суппорта
Со временем тормозной суппорт подвергается износу и требует замены.
— Увеличенный ход педали тормоза из-за износа поршневых уплотнений.
— Течь тормозной жидкости в местах сальников поршня, на деталях суппорта.
— Заклинивание и неравномерная работа поршня, заедания при перемещении.
— Износ отверстий под суппорные пальцы, увеличенный люфт колодок.
— Коррозия, трещины, деформация деталей корпуса суппорта.
— Повышенный износ или неравномерный износ тормозных колодок.
— Увеличенный радиальный и осевой люфт тормозного диска.
При появлении таких признаков дальнейшая эксплуатация автомобиля опасна. Суппорт необходимо заменить на новый или отремонтированный. Своевременная замена позволит избежать серьезных поломок и аварийных ситуаций на дороге.
Как правильно выбрать и купить новый суппорт для замены
Чтобы правильно выбрать и купить новый тормозной суппорт для замены, нужно учитывать несколько важных моментов:
— Определить точную модель и комплектацию автомобиля, так как суппорты могут отличаться для разных модификаций.
— Выяснить, на какую ось будет устанавливаться суппорт — переднюю или заднюю. От этого зависят тип и размер.
— Учесть условия эксплуатации автомобиля и особенности вождения, чтобы выбрать оптимальный вариант по прочности и износостойкости.
— Определиться с материалом корпуса суппорта — чугунный или алюминиевый. Алюминий легче и дешевле, чугун прочнее и долговечнее.
— Выбрать репутационного производителя суппортов с подтвержденным качеством продукции.
— Приобрести суппорт в сборе со всеми необходимыми комплектующими — сальниками, прокладками, болтами.
Правильный подбор и покупка суппорта по разумной цене позволит получить высококачественную деталь с оптимальным соотношением стоимости и надежности.
Основные производители суппортов для отечественных и зарубежных автомобилей
Существует несколько крупных компаний, специализирующихся на производстве тормозных суппортов для различных автомобилей:
— Brembo (Италия) — лидер в производстве высокоэффективных суппортов, поставщик многих автоконцернов. Известны своим качеством и инновациями.
— ATE (Германия) — производит надежные и доступные по цене суппорты для европейских автомобилей. Популярны заменители фирменных деталей от ATE.
— Кнорр-Бремзе (Германия) — крупнейший поставщик тормозных систем для грузовиков, автобусов и спецтехники.
— АЗТМ (Россия) — разрабатывает и производит суппорты для отечественных автомобилей ВАЗ, ГАЗ, УАЗ.
— АПК (Россия) — выпускает качественные и недорогие суппорты для российских автомобилей.
— TRW Aftermarket (США) — производит запчасти для европейских, американских и японских автомобилей.
При выборе суппорта стоит отдавать предпочтение проверенным брендам, следящим за качеством своей продукции.
Советы по самостоятельной замене тормозного суппорта
Замена тормозного суппорта своими руками — задача вполне выполнимая при наличии необходимых навыков и инструментов. Для успешного проведения работ рекомендую придерживаться следующих советов:
— Тщательно изучите процесс демонтажа и установки суппорта вашей модели автомобиля по инструкции или видео. Убедитесь, что вам понятна вся последовательность действий.
— Проверьте комплектность и исправность крепежа, прокладок, тормозных трубок и жидкости, чтобы избежать необходимости дополнительных поездок в магазин.
— Перед разборкой тщательно очистите суппорт, детали тормоза и вокруг них, чтобы грязь не попала в тормозную систему.
— Соблюдайте меры предосторожности, чтобы грязь и тормозная жидкость не попали на лакокрасочное покрытие.
— Замените тормозные колодки вместе с суппортом для восстановления оптимального тормозного эффекта.
— После замены прокачайте тормозную систему с соблюдением правил безопасности и рекомендаций производителя автомобиля.
— Перед выездом на дорогу обязательно проверьте работу тормозов на свободном участке на малой скорости.
Соблюдая эти рекомендации и проявляя аккуратность, вы сможете самостоятельно качественно заменить тормозной суппорт.
Правила безопасной эксплуатации автомобиля с тормозными суппортами
Для обеспечения надежной и безопасной работы тормозных суппортов в процессе эксплуатации автомобиля рекомендуется придерживаться следующих правил:
— Соблюдать периодичность технического обслуживания и замены суппортов и других элементов тормозной системы согласно регламенту.
— Проверять уровень тормозной жидкости и отсутствие подтеканий — своевременно устранять неисправности.
— Не допускать эксплуатации автомобиля с изношенными тормозными колодками и дисками.
— Избегать длительного и интенсивного торможения, которое приводит к перегреву суппортов.
— Контролировать состояние защитных резиновых пыльников суппортов.
— Проверять затяжку болтов крепления суппортов к поворотным кулакам и ступицам.
— Не мыть моторный отсек струей воды под давлением во избежание попадания влаги в суппорты.
— Использовать качественные запасные части и ремонтные материалы от надежных производителей.
Соблюдая эти несложные правила, вы значительно продлите срок службы тормозных суппортов вашего автомобиля.
