Технический анализ рулевой рейки: назначение, устройство и принцип работы

Основная функция рулевой рейки

Рулевая рейка является ключевым элементом системы управления автомобилем, обеспечивающим изменение положения колес относительно дорожного полотна. При криволинейном движении взаимное расположение колес должно подчиняться определенным законам, исходя из разных радиусов описываемых при повороте внешних и внутренних окружностей. Рулевая рейка автоматически обеспечивает пространственное позиционирование колес, служа практической реализацией этой задачи.

Принцип работы рулевой рейки

Рулевая рейка – это распространенный способ управления углом поворота колес автомобиля. Принцип работы рулевой рейки прост и заключается в передаче момента вращения руля через карданный и зубчатый вал на горизонтальный реечный механизм. Поступательное движение рейки через специальные наконечники с рычагами обеспечивает поворот колес вокруг их мнимой оси (кастора).

Устройство рулевой рейки

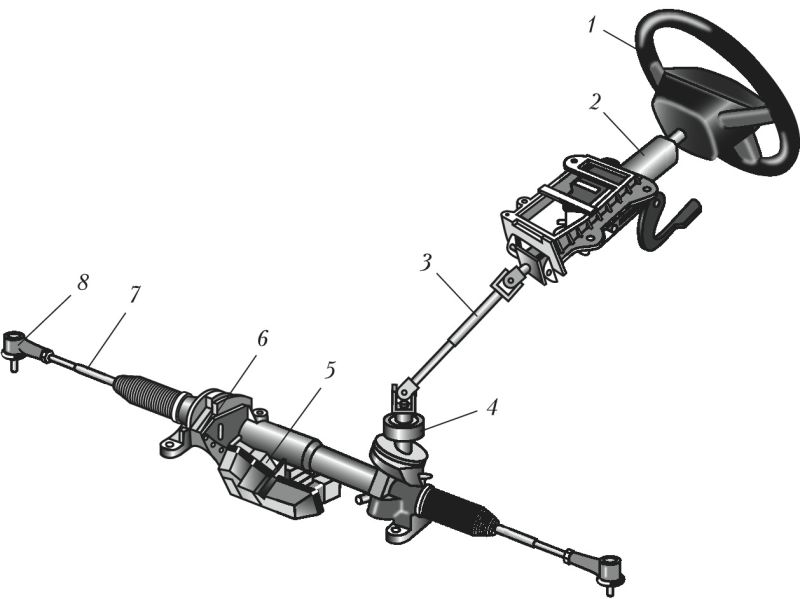

Рулевая рейка представляет собой механизм для передачи на колеса поворотного усилия, прилагаемого водителем к рулю автомобиля. Она состоит из следующих основных элементов:

  • Руль управления движением автомобиля;
  • Вал для передачи крутящего момента на ведущую шестерню;
  • Рейка, перемещающаяся линейно под воздействием зацепления;
  • Рулевые наконечники, передающие поступательное движение через шарнир на поворотные рычаги колес.

Назначение и принцип работы рулевой рейки

Рулевая рейка представляет собой специализированный механизм, задача которого — передача усилия от рулевого колеса к тягам, обеспечивающим синхронный поворот колес автомобиля. В основе ее работы лежит простой механизм: вращение с рулевого колеса передается на шестерню и зубчатую рейку, которая при повороте руля перемещается влево или вправо. Вместе с рейкой перемещаются рулевые тяги, обеспечивая изменение направления движения автомобиля.

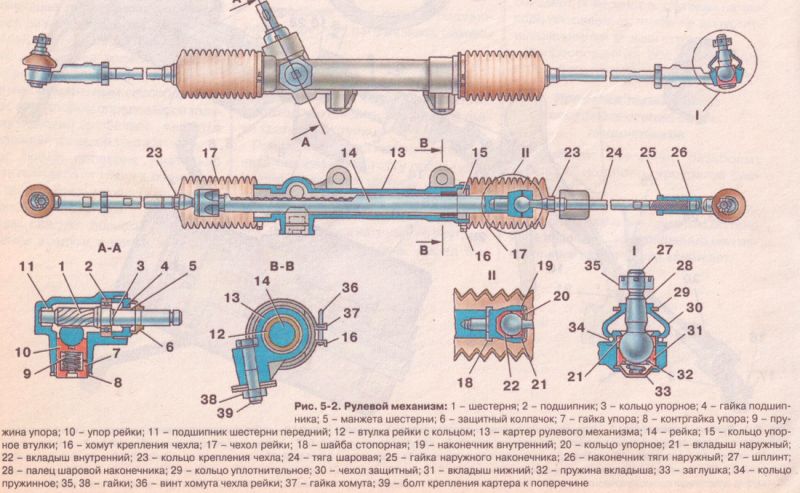

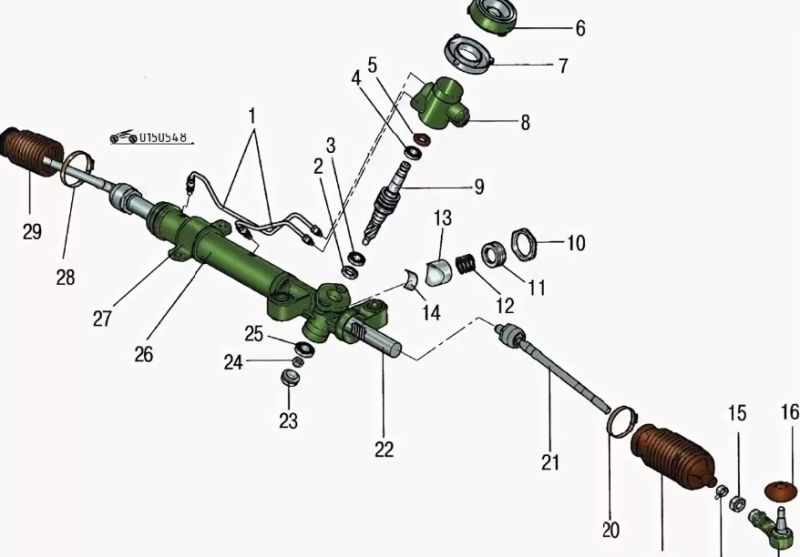

Конструктивное исполнение рулевой рейки

  • Картер, в котором размещена рулевая рейка. Изготавливается из алюминия или легких сплавов.
  • Шестерня, закрепленная на валу от рулевой колонки.
  • Зубчатая рейка, оснащенная пружиной для прочного сцепления с шестерней.
  • Сальники и фиксаторы, ограничивающие ход.
  • Наконечники, тяги.
  • Подшипниковые узлы, обеспечивающие легкое вращение деталей.

Типы рулевого управления

Классическая механическая рейка

Это самый простой тип рулевого управления, в котором физические усилия водителя напрямую влияют на поворот колес автомобиля. В некоторых модификациях для поворота руля не требуется значительное физическое усилие благодаря использованию изменяемого передаточного числа.

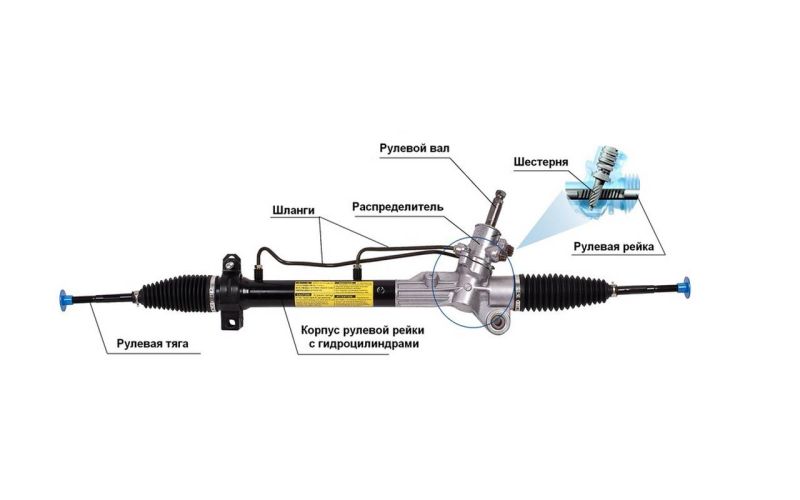

Рулевая рейка с гидроусилителем

Основное отличие этого типа от классического — наличие гидроусилителя, который помогает минимизировать физические усилия при повороте руля. Гидроусилитель воспринимает и успешно гасит ударное воздействие, когда колеса автомобиля попадают в выбоины на дорожном полотне. Однако, использование гидравлики может привести к заметному снижению чувствительности управления.

Рулевая рейка с электроусилителем

Этот тип рулевой рейки во многом схож с предыдущим, но вместо гидравлики в нем используется электромотор. Электромотор может быть встроен в колонку, закреплен на валу или размещен на зубчатой рейке. Электроусилители обычно устанавливаются на более дорогие модели автомобилей, и их использование значительно повышает уровень безопасности при эксплуатации автотранспорта.

Основные неисправности рулевой рейки

Признаки неисправностей

Среди наиболее распространенных неисправностей рулевых реек можно выделить следующие:

  • Деформация картера, затрудняющая поворот колес.
  • Поломка шестеренок, планетарной передачи или рейки.
  • Разгерметизация корпуса, вызывающая попадание влаги, грязи и пыли.
  • Значительный износ деталей.
  • Появление трещин, коррозии наконечников и рулевых тяг, а также нарушения геометрии.

Симптомы неисправностей

Следующие признаки могут указывать на необходимость ремонта или на то, что рулевой механизм скоро выйдет из строя:

  1. Появление стука на небольших неровностях и кочках, который исчезает при повороте руля в крайнее положение.
  2. Произвольные вращения рулевого колеса.
  3. Пропадание ощутимого усилия при обычном повороте руля.
  4. Рулевое колесо не возвращается в стандартное положение после завершения поворота.
  5. Появление пятен масла на пыльниках, утечка жидкости из гидроусилителя.
  6. Особо высокая чувствительность руля.

Ремонт и обслуживание рулевой рейки

Ремонт рулевой рейки — это достаточно сложный и трудоемкий процесс, который должен выполнять только квалифицированный специалист. Неопытный мастер может только ухудшить ситуацию, создав дополнительные проблемы. Поэтому рекомендуется обращаться к профессионалам для проведения такого рода работ.

Процесс ремонта

  1. На первом этапе проводится полная диагностика механизма: он разбирается, чистится.
  2. Затем специалисты определяют причину возникшей неполадки.
  3. После этого устраняется поломка.

Заключение

Рулевая рейка — это важный элемент системы управления автомобилем, который обеспечивает безопасность и комфорт вождения. Поэтому важно своевременно обращать внимание на любые признаки ее неисправности и проводить регулярное техническое обслуживание.
