Как сделать тепловентилятор для авто своими руками: простое и действенное решение обогрева салона зимой

Подбор нужных материалов и инструментов

Чтобы сделать тепловентилятор для авто своими руками, в первую очередь нужно подобрать подходящие материалы и инструменты.

Для корпуса лучше всего подойдет тонколистовой металл или пластик, которые обеспечат прочность конструкции и защитят от перегрева. Можно использовать остатки старого корпуса компьютера или какой-нибудь бытовой техники.

В качестве нагревательного элемента оптимально подойдет керамический нагреватель мощностью около 200 Вт. Его можно купить в магазине автозапчастей или заказать в интернете.

Для перемещения нагретого воздуха потребуется вентилятор диаметром 80-120 мм с производительностью около 100 куб.м/ч. Лучше выбрать вентилятор постоянного тока на 12В.

Питание тепловентилятора осуществляется от аккумулятора авто напряжением 12В. Поэтому потребуется DC-DC преобразователь напряжения для получения 220В.

Для управления мощностью нагрева используется терморегулятор. Он включает и выключает нагреватель по достижении заданной температуры.

Из инструментов пригодятся: электролобзик или ножовка по металлу, сверла, отвертки, паяльник, мультиметр, кусачки, изолента, клей и т.д.

Правильно подобрав все комплектующие и инструменты заранее, можно приступать к сборке тепловентилятора для авто своими руками. Это позволит сэкономить время и избежать ошибок на следующих этапах работы.

Разработка схемы и принципа работы тепловентилятора

Прежде чем приступать к сборке тепловентилятора, нужно тщательно продумать его схему и принцип работы. Это позволит избежать ошибок и добиться максимальной эффективности устройства.

В основе работы тепловентилятора лежит нагрев воздуха с помощью электрического нагревательного элемента. Затем нагретый воздух перемещается при помощи вентилятора и раздается по салону авто.

Оптимальная схема такова:

1. Вентилятор забирает воздух из салона и подает его на нагревательный элемент.

2. Нагревательный элемент разогревает воздух до заданной температуры.

3. Нагретый воздух поступает обратно в салон через выходные вентиляционные отверстия.

4. Терморегулятор контролирует температуру и включает или выключает нагрев по мере необходимости.

5. Блок питания преобразует напряжение бортовой сети в 12В в необходимые для нагревателя 220В.

Такая схема обеспечивает эффективный нагрев при минимальном энергопотреблении. Кроме того, терморегулятор позволяет поддерживать комфортную температуру, не допуская перегрева.

Правильно спроектировав схему, можно приступать к выбору оптимального места установки и последующей сборке тепловентилятора для автомобиля своими руками.

Выбор оптимального места для установки

После разработки схемы тепловентилятора необходимо определиться с местом его установки в автомобиле. От этого будет зависеть эффективность работы устройства.

Лучше всего разместить тепловентилятор в ногах с водительской стороны или под передним пассажирским сиденьем. Это позволит максимально эффективно прогревать салон, поскольку нагретый воздух будет подниматься вверх и равномерно распределяться.

При выборе места нужно учесть следующие факторы:

— Наличие свободного пространства для установки корпуса тепловентилятора.

— Возможность прокладки воздуховодов от тепловентилятора к выходным вентиляционным решеткам.

— Доступ к источнику питания (аккумулятору) для подключения.

— Удобство доступа к тепловентилятору для обслуживания.

— Безопасное расстояние от легковоспламеняющихся материалов, бензобака и т.д.

Правильно выбрав место для монтажа, можно беспрепятственно установить корпус тепловентилятора и начать его сборку и подключение. Это позволит создать максимально эффективную и безопасную систему обогрева.

Монтаж корпуса и креплений тепловентилятора

После выбора места установки можно приступать к монтажу корпуса и креплений самого тепловентилятора.

Корпус лучше всего изготовить из листового металла или пластика. Его можно собрать при помощи саморезов, заклепок или склеить. Корпус должен быть достаточно прочным и надежно закреплен.

Для установки корпуса потребуются крепления, которые не дадут конструкции болтаться при движении автомобиля. Можно использовать металлические уголки, приваренные или прикрученные саморезами к полу машины.

Сам корпус тепловентилятора крепится к уголкам болтами или винтами. Желательно поставить резиновые прокладки, чтобы убрать вибрацию и шум.

Вентилятор и нагревательный элемент монтируются внутри корпуса. Их нужно надежно закрепить, чтобы при движении они не смещались и не гремели.

Также внутри корпуса размещают блок питания и терморегулятор. Их желательно закрепить на специальных кронштейнах или держателях.

Плотно закрыв крышкой корпус тепловентилятора и надежно закрепив его, можно переходить к подключению всех компонентов между собой.

Подключение вентилятора и нагревательного элемента

После установки корпуса тепловентилятора в авто можно приступать к подключению основных компонентов — вентилятора и нагревательного элемента.

Вентилятор лучше запитать напрямую от аккумулятора через выключатель и предохранитель. Для этого нужно проложить провода сечением около 1-1.5 мм2 от минусовой клеммы аккумулятора до вентилятора. Полярность подключения должна соответствовать маркировке на вентиляторе.

Нагревательный элемент подключается через блок питания, преобразующий 12В в 220В. От блока питания прокладываются провода к клеммам нагревателя. Желательно установить тепловое реле в цепь нагревателя для защиты от перегрева.

Важно обеспечить надежный контакт проводов с клеммами нагревателя и вентилятора. Для этого можно использовать специальные обжимные наконечники. Соединения нужно тщательно изолировать, чтобы исключить замыкания.

После подключения вентилятора и нагревателя, нужно установить терморегулятор и настроить требуемую температуру включения/выключения нагрева. Также важно проверить работу всех компонентов и надежность соединений перед окончательной сборкой.

Подсоединение блока питания и терморегулятора

После подключения вентилятора и нагревательного элемента необходимо правильно подсоединить блок питания и терморегулятор. От этого будет зависеть безопасная и стабильная работа тепловентилятора.

Блок питания преобразует 12В бортовой сети в 220В, необходимые для работы нагревательного элемента. Его нужно подключить к проводам, идущим от аккумулятора к клеммам нагревателя. Сечение проводов должно быть не менее 2,5 мм2.

Терморегулятор устанавливается в корпус тепловентилятора и соединяется проводами с нагревательным элементом. Он включает и выключает нагрев по достижении заданной температуры воздуха.

На терморегуляторе нужно установить желаемую температуру в салоне. Оптимальный диапазон составляет 18-24 градуса. Также важно правильно расположить датчик температуры, чтобы получать объективные показания.

Подсоединив блок питания и терморегулятор можно приступать к окончательной сборке тепловентилятора — установке вентиляционных решеток, проверке работоспособности и тестированию в действии.

Изоляция и уплотнение корпуса тепловентилятора

Перед окончательной сборкой тепловентилятора необходимо позаботиться об изоляции и герметичности корпуса. Это позволит повысить эффективность работы устройства.

Для теплоизоляции корпуса оптимально использовать листовой пенополистирол толщиной 5-10 мм. Его можно приклеить к внутренней поверхности крышки и стенок корпуса.

Пенополистирол препятствует уходу тепла через корпус наружу. Это повышает КПД тепловентилятора и позволяет быстрее прогревать воздух в салоне.

Для обеспечения герметичности корпуса необходимо тщательно уплотнить все стыки и соединения. Можно использовать высокотемпературный силиконовый герметик или термоусадочную ленту с клеевым слоем.

Герметичный корпус не пропускает теплый воздух наружу и защищает электрические компоненты от попадания влаги и пыли. Это продлевает срок службы тепловентилятора.

Проделав работы по изоляции и герметизации, можно собрать корпус окончательно и приступить к тестированию тепловентилятора в действии.

Тестирование работы и регулировка мощности

Перед установкой тепловентилятора в автомобиль необходимо провести тестирование его работы и отрегулировать мощность нагрева.

Для начала нужно запустить тепловентилятор и убедиться, что вентилятор вращается, а нагревательный элемент разогревается при включении.

Затем следует проверить работу терморегулятора — при достижении заданной температуры нагрев должен отключаться.

Далее можно приступать к регулировке мощности нагревателя с помощью вариатора напряжения блока питания. Необходимо подобрать оптимальную мощность, чтобы тепловентилятор мог эффективно прогревать воздух, но не перегревался.

Правильная регулировка мощности позволит обеспечить быстрый прогрев салона, при этом ток потребления будет минимальным. Это продлит срок службы тепловентилятора и аккумулятора автомобиля.

После регулировки можно устанавливать тепловентилятор в автомобиль и проводить тестирование в реальных условиях.

Установка защиты от перегрева и короткого замыкания

Для обеспечения стабильной и безопасной работы тепловентилятора необходимо предусмотреть в его конструкции защиту от перегрева и короткого замыкания.

Чтобы избежать перегрева из-за сбоя терморегулятора, в цепь нагревательного элемента устанавливают тепловое реле. Оно срабатывает и размыкает цепь при превышении максимально допустимой температуры нагревателя.

Для защиты от короткого замыкания используют автомобильные предохранители в цепи питания нагревателя и вентилятора. При возникновении короткого замыкания предохранитель сгорает и разрывает цепь.

Кроме того, для исключения случайных замыканий нужно использовать провода с высокой изоляцией и надежно фиксировать все соединения.

Правильно выполнив все меры защиты, можно быть уверенным в пожаробезопасности и надежности работы тепловентилятора. Это избавит от неприятных последствий в виде возгорания или выхода из строя оборудования.

Обеспечение циркуляции и равномерного распределения теплого воздуха

Чтобы тепловентилятор эффективно работал, важно обеспечить хорошую циркуляцию и равномерное распределение подогретого воздуха по салону.

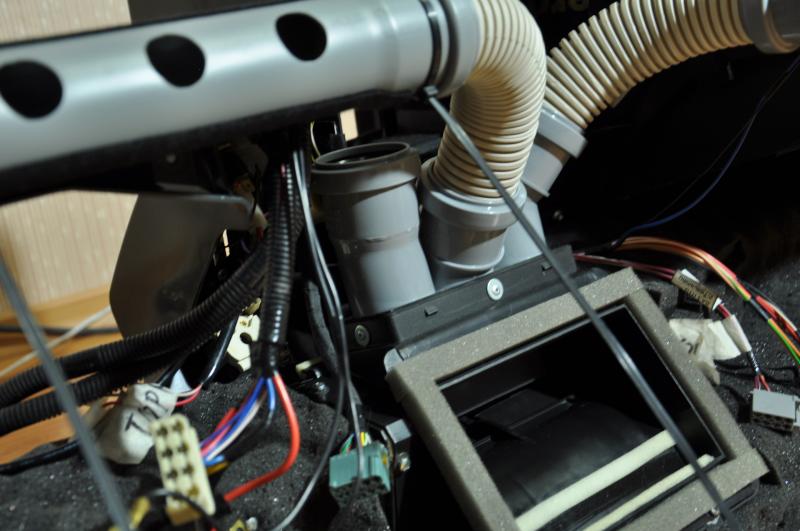

Для этого с внутренней стороны корпуса тепловентилятора крепятся воздуховоды, по которым теплый воздух подается к выходным вентиляционным решеткам, установленным в разных частях салона.

Выходные решетки лучше разместить как можно дальше друг от друга, чтобы охватить максимальную площадь. Оптимальные места — в ногах пассажиров, на приборной панели, под потолком.

Для равномерного распределения теплого воздуха по салону желательно использовать вентилятор большего диаметра или установить дополнительный вентилятор внутри салона.

Также можно применить воздуховоды с регулируемыми жалюзи на выходе, чтобы направлять теплый воздух в нужную зону салона.

Правильно организовав циркуляцию воздуха, можно добиться комфортной и равномерной температуры по всему салону автомобиля.

Создание эргономичной панели управления

Для удобства использования тепловентилятора в автомобиле желательно создать эргономичную панель управления.

Панель управления лучше всего разместить в пределах досягаемости водителя. Оптимальное место — центральная консоль или нижняя часть приборной панели.

На панели должны располагаться следующие органы управления:

— Тумблер включения/выключения тепловентилятора.

— Регулятор скорости вращения вентилятора.

— Терморегулятор для установки нужной температуры.

— Индикатор работы нагревательного элемента.

— Предохранители цепей питания.

Для удобства использования регуляторы должны иметь достаточный размер и удобную ручку. Между органами управления нужно предусмотреть достаточные зазоры.

Правильно спроектированная панель управления позволит легко и быстро настраивать работу тепловентилятора, не отвлекаясь от управления автомобилем.

Подбор оптимального расположения выходных вентиляционных отверстий

Для эффективной работы тепловентилятора большое значение имеет правильный подбор мест расположения выходных вентиляционных отверстий в салоне.

Оптимальными зонами для установки решеток являются:

— Нижняя часть приборной панели для обогрева ног.

— Боковые стойки для создания зонального обогрева передних сидений.

— Потолочная часть салона, откуда теплый воздух будет опускаться вниз.

— В in-channel системах — выходы из щелей под стеклами дверей.

Решетки следует ориентировать таким образом, чтобы потоки теплого воздуха не были направлены прямо на лицо водителя и пассажиров.

Также важно обеспечить равномерное распределение решеток, чтобы избежать застойных зон. При необходимости можно установить дополнительный вентилятор для циркуляции воздуха в салоне.

Правильно спроектировав систему вентиляции, можно максимально эффективно использовать мощность тепловентилятора для обогрева салона.

Проверка надежности и долговечности всех соединений

Перед окончательной сборкой и установкой тепловентилятора необходимо тщательно проверить надежность и долговечность всех электрических соединений и механических креплений.

В первую очередь нужно убедиться, что все контактные соединения нагревателя, вентилятора, блока питания и проводки выполнены качественно и обеспечивают стабильный контакт.

Все места паек должны быть тщательно заизолированы от вибраций и влаги при помощи термоусадочной трубки.

Механические крепления корпуса тепловентилятора, панели управления и воздуховодов нужно проверить на прочность, затянув болты и винты с необходимым усилием.

Особое внимание стоит уделить надежности крепления нагревательного элемента, чтобы исключить его перемещение при работе и вибрациях.

Только убедившись в качестве сборки, можно постоянно устанавливать тепловентилятор в автомобиль. Это гарантирует его долговечную и безопасную работу на протяжении всего срока службы.

Тестовая эксплуатация в различных погодных условиях

Перед тем как начать полноценную эксплуатацию самодельного тепловентилятора, необходимо провести его тестирование в реальных дорожных условиях при разной температуре и погоде.

В первую очередь нужно проверить работоспособность тепловентилятора и терморегулятора при минусовой температуре. Убедиться, что нагревательный элемент быстро разогревается и поддерживает заданный температурный режим в салоне.

Также важно оценить эффективность работы тепловентилятора во время движения автомобиля с включенной системой отопления. При необходимости отрегулировать мощность нагрева.

Следует проверить надежность креплений корпуса и панели управления при движении по неровной дороге. Убедиться в отсутствии люфтов и посторонних шумов.

И наконец, нужно удостовериться, что влажность и осадки при отрицательной температуре не сказываются на безопасной работе тепловентилятора.

Только после успешного прохождения всех тестов можно использовать тепловентилятор в повседневной эксплуатации автомобиля.

Доработка и устранение недочетов по результатам тестирования

По результатам тестовой эксплуатации тепловентилятора в автомобиле могут быть выявлены некоторые недочеты, требующие доработки и устранения.

В первую очередь нужно проверить надежность всех электрических контактов и механических креплений, при необходимости подтянуть ослабленные соединения.

Если в процессе тестов отмечалась неравномерность прогрева салона, следует отрегулировать расположение вентиляционных решеток или добавить в салон вспомогательный вентилятор.

При слишком интенсивном нагреве и перегреве корпуса тепловентилятора нужно снизить мощность нагревательного элемента с помощью вариатора напряжения.

Также по результатам тестов может потребоваться дополнительная виброизоляция корпуса или усиление креплений панели управления.

Все обнаруженные в процессе испытаний дефекты должны быть устранены, чтобы гарантировать надежную и эффективную работу тепловентилятора в автомобиле в дальнейшем.
