Как сделать систему старт-стоп своими руками в ВАЗ 2107: лайфхаки для автомобилистов
Подготовьте необходимые инструменты и материалы
Чтобы сделать систему старт-стоп на ВАЗ 2107 своими руками, вам понадобятся некоторые инструменты и материалы. Во-первых, вам потребуются отвертки разных размеров, щипцы, паяльник и основной набор слесарных инструментов. Это все, что нужно для демонтажа и сборки.
Далее вам понадобятся сама кнопка старт-стоп, провода, предохранители, реле и коннекторы. Лучше использовать провода хорошего качества с медными жилами, чтобы избежать проблем в будущем. Кнопку старт-стоп можно купить готовую или взять от другой машины и переделать. Главное, чтобы она была нормально закреплена и все контакты работали.
Еще пригодится немного электроизоляционной ленты, сальники, стяжки и прочие мелочи, чтобы все было аккуратно и герметично. Ну и конечно же, схемы проводки зажигания и питания конкретно вашего ВАЗ 2107. По ним вы будете ориентироваться при подключении.
В общем, с таким набором инструментов и материалов вы точно сможете разобраться, как сделать старт-стоп на ВАЗ своими руками. Главное — это желание и аккуратность, остальное дело техники. Дерзайте!
Демонтируйте панель приборов
Чтобы установить кнопку старт-стоп на ВАЗ 2107, вам нужно будет демонтировать панель приборов. Это необходимо, чтобы получить доступ к проводке и сделать все подключения. Процесс демонтажа довольно простой, главное — действовать аккуратно, чтобы ничего не повредить.
Сначала открутите два винта крепления панели снизу по бокам. Затем с помощью плоской отвертки осторожно подденьте и отсоедините разъемы задней стороны комбинации приборов. После этого можно вынуть панель, отложив ее в сторону.
Теперь у вас есть доступ ко всей проводке зажигания и дополнительного оборудования. Найдите провода, идущие от замка зажигания, и провод питания от аккумулятора. К ним вы будете подключать кнопку старт-стоп. Также определите место установки самой кнопки на панели приборов.
После завершения всех подключений и установки кнопки, просто верните панель приборов на место и закрепите ее обратно. Помните, что аккуратность и терпение — залог успеха при работе с электропроводкой. Удачи!
Найдите проводку зажигания и аккумулятора
После того, как панель приборов демонтирована, можно приступать к поиску нужных проводов для подключения кнопки старт-стоп. В первую очередь найдите проводку от замка зажигания. Обычно это два провода — один от ключа зажигания, второй идет к катушке зажигания. Их легко определить, если проверить проводку тестером или мультиметром.
Когда вы нашли нужные провода, аккуратно отогните их в сторону, чтобы было удобно подключаться. Также найдите и выведите в удобное место провод от «+» клеммы аккумулятора. Лучше использовать сечение провода не менее 2 мм для надежности.
Провод от катушки зажигания будет подключен к кнопке старт-стоп, а от замка зажигания — через реле. Реле при этом будет активироваться нажатием на кнопку. Таким образом создается простая схема стартерного запуска двигателя как на современных машинах.
Будьте внимательны, чтобы не перепутать провода, иначе система работать не будет. Для надежности лучше маркировать каждый провод маркером. Удачи!
Установите кнопку старт-стоп
После того как проводка подготовлена, можно переходить к установке кнопки старт-стоп. Лучше заранее определить удобное место на панели приборов и сделать в ней аккуратное отверстие под кнопку.
Размер и форма отверстия зависят от типа кнопки. Чаще всего это прямоугольник размером примерно 50 на 20 мм. Сделать его можно аккуратно напильником или специальными кусачками по металлу.
После этого вставьте кнопку в отверстие и закрепите ее с обратной стороны гайкой или хомутом. Она должна быть плотно и надежно зафиксирована, чтобы не болталась.
При желании кнопку можно установить в прорезиненную прокладку или на металлическую пластину с резьбой, чтобы она смотрелась еще лучше.
Главное во время установки — следить за изоляцией и не допускать замыканий. Работайте аккуратно, у вас все получится!
Проложите провода к кнопке старт-стоп
После установки кнопки можно приступать к прокладке проводов. Для начала возьмите провод, идущий от катушки зажигания, и аккуратно проложите его от места крепления катушки к кнопке. Лишнюю длину уберите, оставив запас сантиметров 10-15.
Зафиксируйте провод пластиковыми стяжками или изолентой, чтобы он не болтался и не цеплялся за движущиеся детали в моторном отсеке. Также проложите провод от аккумулятора к месту установки реле, зафиксировав его.
Для подключения к кнопке старт-стоп лучше использовать отдельные провода сечением около 0,5 кв.мм. Они должны быть достаточной длины, чтобы спокойно дотянуться. При прокладке следите, чтобы они не цеплялись и не терлись об острые кромки.
Все соединения лучше подпаять или использовать клеммы. Прокладывая проводку, будьте предельно аккуратны и внимательны, иначе могут возникнуть неисправности в работе системы. Удачи!
Подключите провода к кнопке старт-стоп

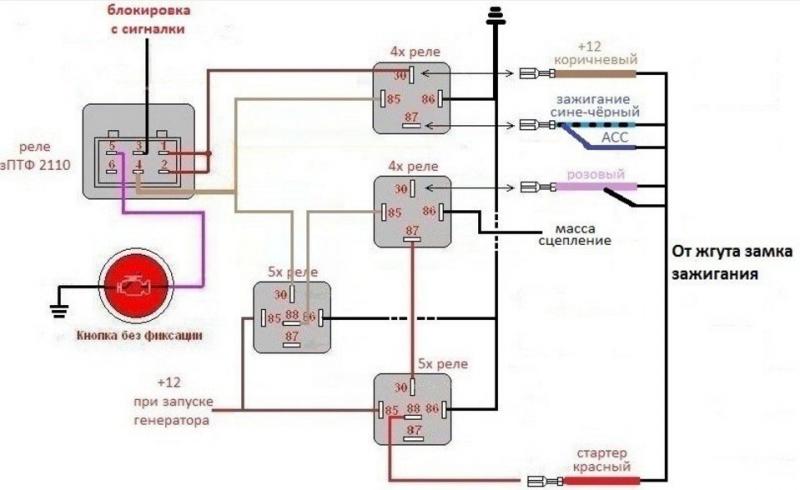

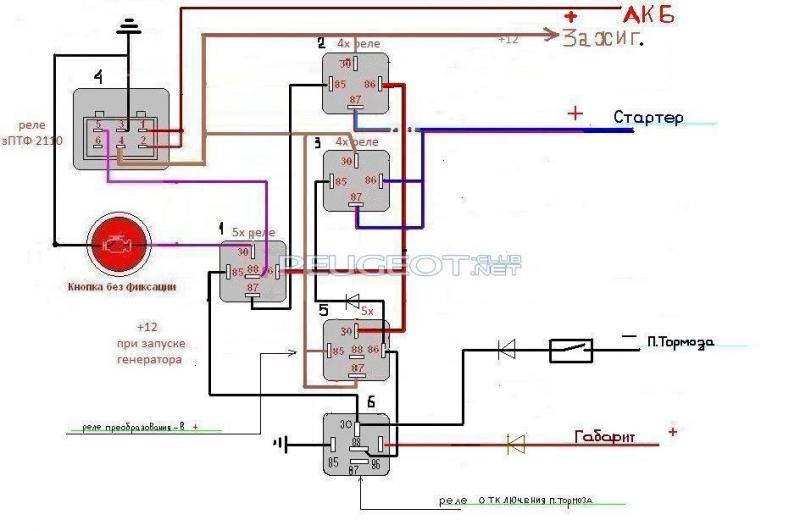

Когда все провода подведены к месту установки кнопки, можно приступать к подключению. Схема довольно простая. Один провод от катушки зажигания подключается к центральному контакту кнопки. Второй провод от замка зажигания идет сначала на реле, а от реле подается на боковой контакт кнопки.
Для подключения лучше использовать наконечники, чтобы провода не выскальзывали. Зажимы кнопки зачистите наждачной бумагой и подпаяйте концы проводов или зажмите при помощи отвертки.
Провод от аккумулятора также подключается к реле для его питания. Само реле предварительно закрепите рядом с кнопкой с помощью хомутов или просто изоленты.
Все соединения должны быть надежными и аккуратными. После подключения проверьте мультиметром, все ли работает правильно. Контакты кнопки при нажатии должны замыкать цепь зажигания.
Установите реле в цепь зажигания

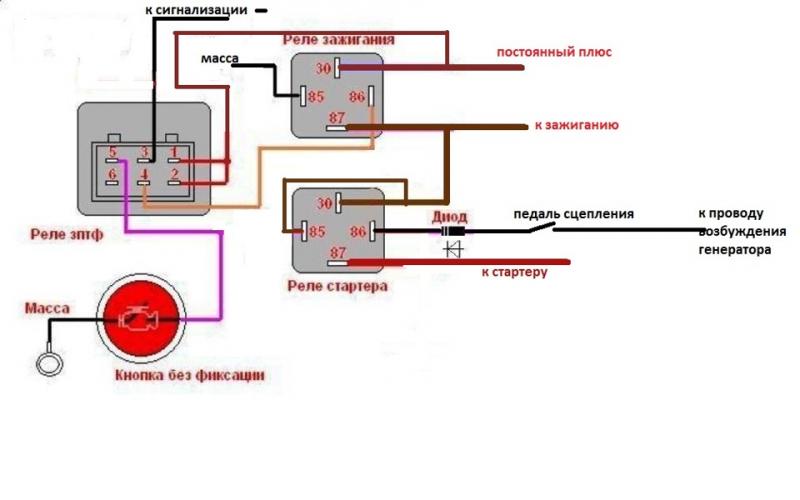

Для нормальной работы системы старт-стоп необходимо установить дополнительное реле в цепь зажигания автомобиля. Это позволит кнопке старт-стоп управлять зажиганием через реле, размыкая и замыкая цепь.

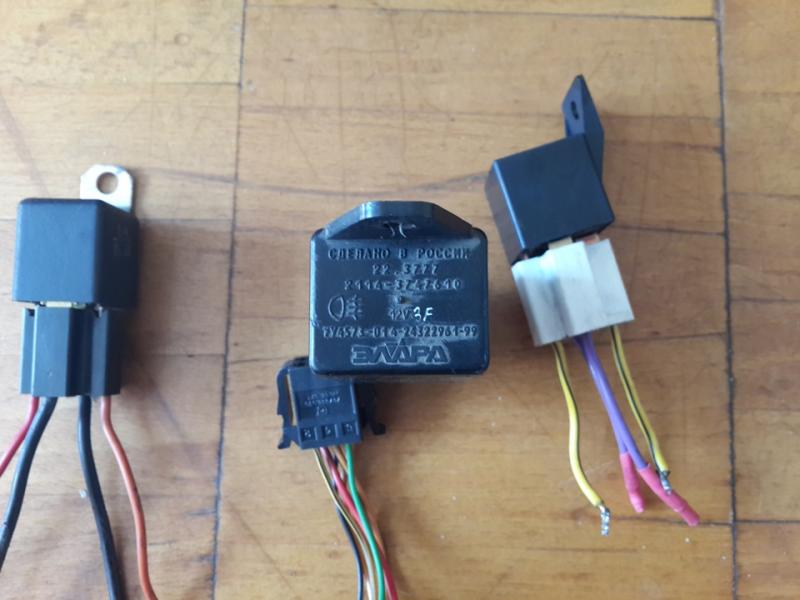

Лучше использовать автомобильное реле с рабочим напряжением 12В. Определите место установки в жгуте проводов зажигания и аккуратно распаяйте необходимую цепь.
Установите реле и подключите все контакты по схеме. Фиксация должна быть надежной, чтобы реле не болталось на ходу. При монтаже старайтесь не повредить соседние провода.

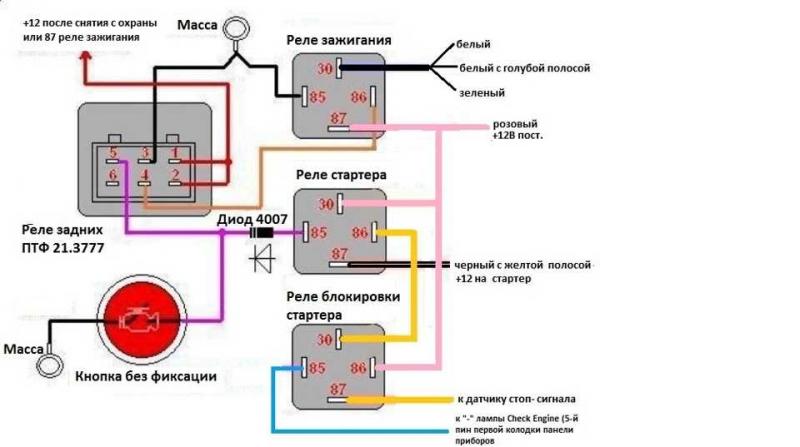

Питание на реле подается с положительной клеммы аккумулятора. Обмотка реле подключается к проводу от кнопки старт-стоп. Теперь при нажатии на кнопку реле срабатывает и замыкает цепь зажигания на катушку.
После установки проверьте правильность подключения с помощью тестера или контрольной лампы. Реле должно четко срабатывать при нажатии на кнопку старт-стоп.
Подключите реле к кнопке старт-стоп

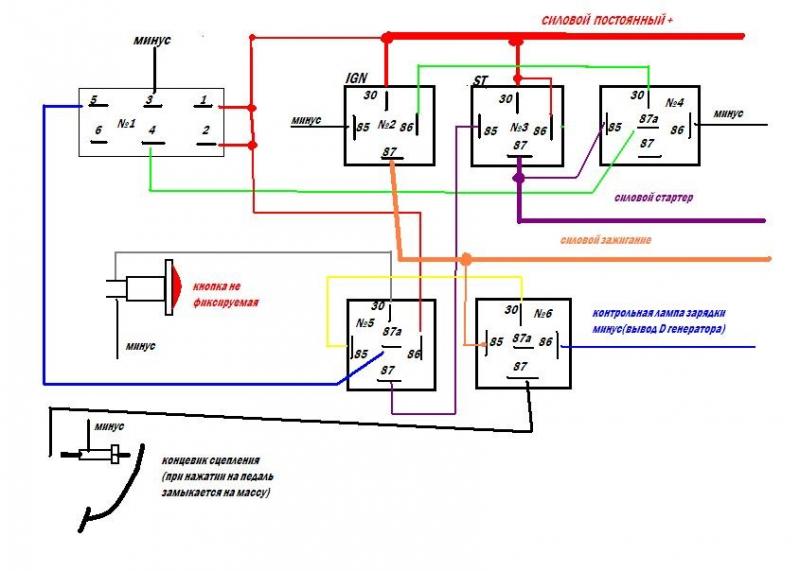

После установки реле в цепь зажигания, его необходимо подключить к кнопке старт-стоп. Это делается при помощи отдельного провода, который вы должны заранее проложить от кнопки к месту крепления реле.
Используйте провод сечением около 0,5 кв.мм. На концах зачистите изоляцию и обжмите наконечники или залудите. Один конец провода подключите к контакту на кнопке, куда уже подведен провод от замка зажигания. Второй — к управляющему контакту на реле.
Клеммы зачистите от окислов и подключите провод так, чтобы контакт был надежным. Фиксация должна исключать болтание и соприкосновение с металлическими частями.
После подключения проверьте правильность монтажа. При нажатии на кнопку старт-стоп реле должно срабатывать и активировать цепь зажигания. Двигатель при этом должен запускаться.
Будьте внимательны и аккуратны при подключении. От этого зависит работоспособность всей системы. Удачи!
Проверьте работу системы
После завершения монтажа и подключения всех элементов системы старт-стоп пришло время проверить, работает ли она корректно. Это очень важный этап, позволяющий выявить и устранить возможные неполадки.
Для начала убедитесь, что при нажатии на кнопку старт-стоп раздается характерный щелчок срабатывания реле. Это значит, что цепь замыкается правильно.
Затем попробуйте запустить двигатель, нажав на кнопку. Если двигатель нормально заводится и глохнет после отпускания кнопки — система работает! Однако на первых порах возможны сбои.
Если двигатель не запускается или глохнет не сразу, проверьте все соединения и работу реле. Возможно, где-то плохой контакт или неправильная схема. Не сдавайтесь, у вас обязательно всё получится!
Поэкспериментируйте, запуская и глуша двигатель кнопкой несколько раз. Убедитесь, что система работает стабильно в любых условиях. Вы молодец!
Установите панель приборов на место
Когда вы убедились, что система старт-стоп работает корректно, можно возвращать панель приборов на штатное место. Это делается в обратном порядке.
Аккуратно подсоедините все разъемы на задней части комбинации приборов. Убедитесь, что провода не пережаты и контакты вошли как нужно.
Затем аккуратно вставьте панель в салон в обратном порядке и закрепите болтами по бокам. Они должны быть хорошо затянуты, но без лишних усилий, чтобы не повредить резьбу.
Проверьте, чтобы все механические элементы и кнопки на панели были функциональны. Также еще раз убедитесь в работоспособности старт-стопа.
При необходимости отрегулируйте положение панели так, чтобы она смотрелась ровно и эстетично. Все готово! Теперь можно наслаждаться работой собственными руками.
Подключите аккумулятор
Перед окончательной проверкой системы старт-стоп не забудьте снова подключить аккумулятор. Без него система работать не будет. Аккуратно закрепите клеммы на положительной и отрицательной клеммах, предварительно зачистив контакты от окислов.
Клеммы должны быть плотно зажаты, чтобы не было искрения. После подключения аккумулятора убедитесь, что изоляция клемм и прилегающих контактов не повреждена. При необходимости заизолируйте уязвимые места.
Теперь проверьте работу электрооборудования — фар, указателей, звукового сигнала. Все должно функционировать как обычно.
Заведите двигатель с помощью кнопки старт-стоп и дайте ему прогреться. Проследите, чтобы не было сбоев или значительного падения напряжения при запуске.
Поезжайте немного по двору и убедитесь, что система старт-стоп работает стабильно в любых режимах. Поздравляем, вы справились!
Запустите двигатель с помощью кнопки старт-стоп
Ну вот, кажется, все готово для последнего шага — запуска двигателя с помощью новой кнопки старт-стоп! Этот момент очень волнующий. Сядьте в машину, пристегните ремень безопасности. Убедитесь, что рычаг трансмиссии находится в нейтральном положении.
Поверните ключ в замке зажигания, чтобы подать питание на все системы. Должны загореться контрольные лампы на панели. Теперь можно нажать на кнопку старт-стоп!
При успешном запуске двигатель должен завестись. Отпустите кнопку — двигатель заглохнет. Запускайте и глушите его несколько раз, чтобы убедиться в стабильной работе.
Поздравляю, вы собрали полноценную систему старт-стоп на ВАЗ своими руками! Теперь можете ездить с дополнительным комфортом. Приятных поездок!
Отрегулируйте работу системы при необходимости
Если при тестировании вы заметили, что система старт-стоп работает не совсем корректно, не спешите расстраиваться. Скорее всего, какие-то настройки нуждаются в небольшой регулировке.
Например, двигатель может глохнуть не сразу после отпускания кнопки или запускаться с перебоями. Возможно, причина в недостаточном натяжении пружины на кнопке или слабых контактах в цепи зажигания.
Поэкспериментируйте с регулировкой хода и усилия нажатия на кнопку. Также проверьте надежность соединений проводов и качество контакта в клеммах. При необходимости подтяните соединения или зачистите контакты.
Иногда для стабильной работы требуется подобрать реле с нужными характеристиками или слегка изменить схему подключения. Не бойтесь экспериментировать!
Главное — не сдавайтесь при появлении каких-то неполадок. Всегда можно найти причину и решение. После регулировок система заработает как часы!
Пользуйтесь удобной системой старт-стоп!
Система старт-стоп позволяет экономить топливо без потери комфорта вождения. Эта полезная функция автоматически останавливает двигатель автомобиля, когда вы стоите на светофоре или в пробке, и запускает снова, как только вы отпускаете педаль тормоза. Установка системы старт-стоп своими руками в ВАЗ 2107 вполне реальна и принесет массу пользы.
Прежде всего, вам потребуются следующие компоненты:
- Кнопка старт-стоп
- Реле
- Провода
- Предохранители
- Контакты и разъемы
Кнопка старт-стоп должна быть рассчитана на 12V и подходить для классики ВАЗ. Лучше всего взять готовую кнопку со встроенной схемой управления. Реле нужно подобрать на ток не менее 40А. Используйте провод сечением не менее 1.5 мм2. Также потребуются предохранители на 10А для защиты цепей.
Далее определите место установки кнопки в салоне автомобиля. Лучше всего разместить ее рядом с рукояткой КПП или под рулевой колонкой. Вырежьте отверстие нужного размера и установите кнопку, закрепив ее с обратной стороны панели.
Теперь перейдем к подключению. От кнопки протяните провод к реле, установите его где-нибудь в моторном отсеке. От реле провод идет к массе автомобиля. Еще один провод от кнопки идет через предохранитель к клемме 15 замка зажигания. Плюс питания берется с аккумулятора через предохранитель.
Для подключения к двигателю используйте провод, идущий от реле к обмотке стартера. Перережьте его и установите разъем. К нему подключите провод от нормально разомкнутого контакта реле. Таким образом реле будет подавать питание на стартер при нажатии кнопки старт-стоп.
На этом установка кнопки завершена. Осталось только проверить работу системы. Для этого заведите мотор, затем нажмите на тормоз и кнопку старт-стоп. Двигатель должен заглохнуть. Отпустите педаль тормоза и нажмите кнопку еще раз – мотор заработает в штатном режиме.
Пользуйтесь с удовольствием этим полезным дополнением! Система старт-стоп, сделанная своими руками в ВАЗ 2107, позволит снизить расход топлива на 5-10% в городском цикле. А установка займет всего пару часов при наличии необходимых навыков. Так что если вы хотите сделать свой автомобиль более экономичным, эта простая модернизация точно вам поможет!
Расскажите друзьям о полезном лайфхаке для автомобиля
Автолюбители знают, что система старт-стоп помогает экономить топливо. Эта функция автоматически глушит мотор на светофоре и запускает его снова при отпускании педали тормоза. Кому не хочется сэкономить и при этом не потерять комфорт?
Для начала нужно подготовить необходимые материалы: кнопку старт-стоп с соответствующей схемой управления, реле, провода сечением 1,5 мм2, предохранители, разъемы. Кнопка должна быть рассчитана на 12 вольт, чтобы подходить для данной модели автомобиля.
Далее определяем место для установки кнопки в салоне. Лучше всего — рядом с рукояткой КПП или под рулевой колонкой. Вырезаем отверстие нужного размера и вставляем кнопку, закрепив ее с обратной стороны панели.
Теперь переходим к подключению. Первый провод тянем от кнопки к реле, которое размещаем в моторном отсеке. Второй провод от кнопки идет через предохранитель к клемме замка зажигания. Питание берем от аккумулятора.
Для подачи сигнала на стартер используем провод от реле к обмотке стартера. Перерезаем его и ставим разъем. К нему подключаем провод от нормально разомкнутого контакта реле. Теперь при нажатии кнопки реле подаст питание на стартер.
Проверяем работу системы. Заводим мотор, жмем на тормоз и кнопку старт-стоп. Двигатель должен заглохнуть. Отпускаем педаль тормоза, нажимаем кнопку — мотор заработает как обычно.
Вот и все, теперь можно наслаждаться всеми плюсами автоматического старт-стопа! Это позволит снизить расход топлива в городском цикле на 5-10%. При этом установка займет пару часов и не потребует специальных навыков.
Поделитесь этим полезным лайфхаком с друзьями-автолюбителями. Система старт-стоп своими руками для ВАЗ 2107 — отличный способ сэкономить и повысить комфорт вождения. Если вы цените практичные модернизации, эта простая установка точно вам поможет!
