Как сделать систему старт-стоп своими руками на ВАЗ 2107: Пошаговая инструкция для новичков

Подготовьте необходимые инструменты и материалы

Установка системы старт-стоп на ВАЗ 2107 своими руками потребует определенных инструментов и материалов. Вам понадобятся отвертки разных размеров, плоскогубцы, кусачки, нож для снятия изоляции, паяльник, припой, изолента, кнопка старт-стоп, провода, предохранители, диоды, реле и другие необходимые комплектующие.

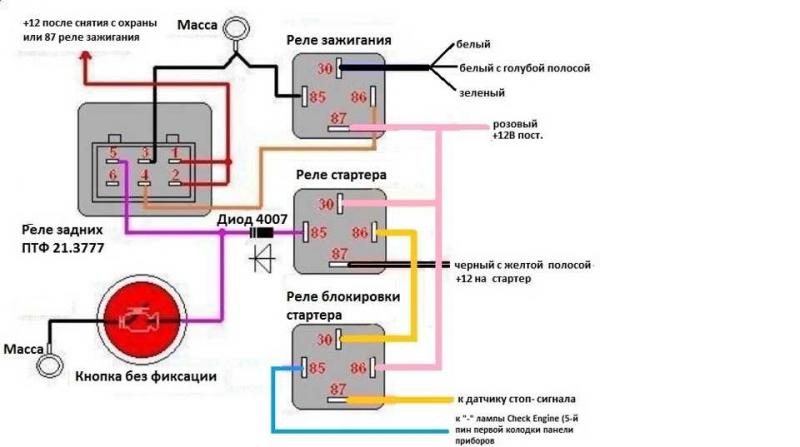

Перед началом работ ознакомьтесь со схемой электрооборудования вашего автомобиля и определите точное место подключения проводки от кнопки старт-стоп. Это поможет сэкономить время и избежать ошибок при монтаже.

Выберите подходящее место для установки самой кнопки в салоне автомобиля. Лучше всего это сделать на центральной консоли рядом с рычагом коробки передач. Учтите, что понадобится частично демонтировать обивку салона в этом месте.

Качественная проводка — залог надежной работы старт-стоп системы. Используйте провода нужного сечения, предохранители по мощности, надежные разъемы. Проложите провода аккуратно, используя защитную изоляцию.

При установке кнопки и подключении проводов старайтесь делать все аккуратно и по схеме. Проверяйте каждое соединение на надежность, чтобы избежать «дребезга» контактов.

Не забудьте установить предохранительный диод в цепь от кнопки старт-стоп к аккумулятору. Это защитит аккумулятор от разряда при неработающем двигателе.

Дополнительное реле в цепь стартера также желательно поставить для разгрузки контактов кнопки старт-стоп и обеспечения более долгого срока службы.

После завершения монтажа обязательно проверьте работу старт-стоп несколько раз. Убедитесь, что двигатель надежно заглушается кнопкой и также надежно запускается.

Не поленитесь еще раз проверить изоляцию всех контактов и соединений. Надежно заизолируйте места паек и наиболее уязвимые участки проводки.

Аккуратно соберите обратно демонтированные элементы отделки салона. Установка старт-стоп на ВАЗ 2107 завершена!

Установка кнопки старт-стоп на ВАЗ 2107 своими руками может показаться сложной задачей для новичка, но на самом деле это довольно простой процесс, если следовать пошаговой инструкции.

Определите место установки кнопки старт-стоп

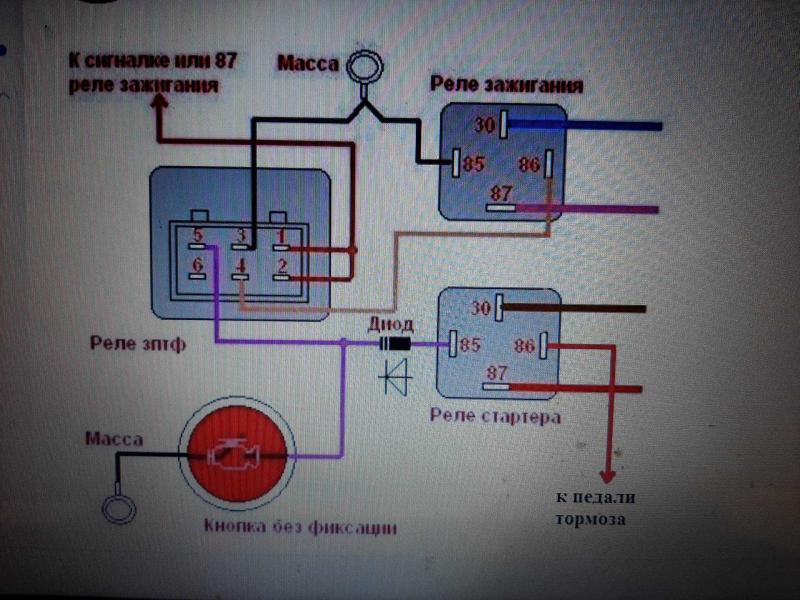

Как сделать систему старт-стоп своими руками на ВАЗ 2107: Пошаговая инструкция для новичков

Прежде всего, нужно решить, куда именно вы хотите поставить кнопку. Лучше всего подойдет центральная консоль между сидениями водителя и пассажира. Это удобное и эргономичное место, позволяющее легко дотянуться до кнопки обоим находящимся в машине.

Определившись с местом, нужно тщательно его очистить от пыли, грязи и прочих загрязнений. Это позволит кнопке надежно держаться на поверхности. Также стоит обезжирить поверхность специальным раствором, чтобы клей, которым мы будем крепить кнопку, хорошо прилип.

Подготовьте проводку

Далее необходимо проложить проводку от кнопки старт-стоп к замку зажигания и стартеру. Лучше использовать провод сечением не менее 1 мм2, чтобы избежать потерь напряжения. Проводку нужно аккуратно проложить в защитной гофрированной трубке по салону машины к нужным точкам подключения.

Установите кнопку

Пришло время непосредственно устанавливать кнопку старт-стоп на подготовленное место. Нанесите тонкий слой клея на заднюю часть корпуса кнопки и плотно прижмите ее к поверхности. Дайте клею высохнуть в течение нескольких часов.

Затем аккуратно подсоедините проводку к контактам кнопки в соответствии со схемой. Один провод идет к замку зажигания, второй — к стартеру. Заизолируйте места соединения.

Проверьте работу

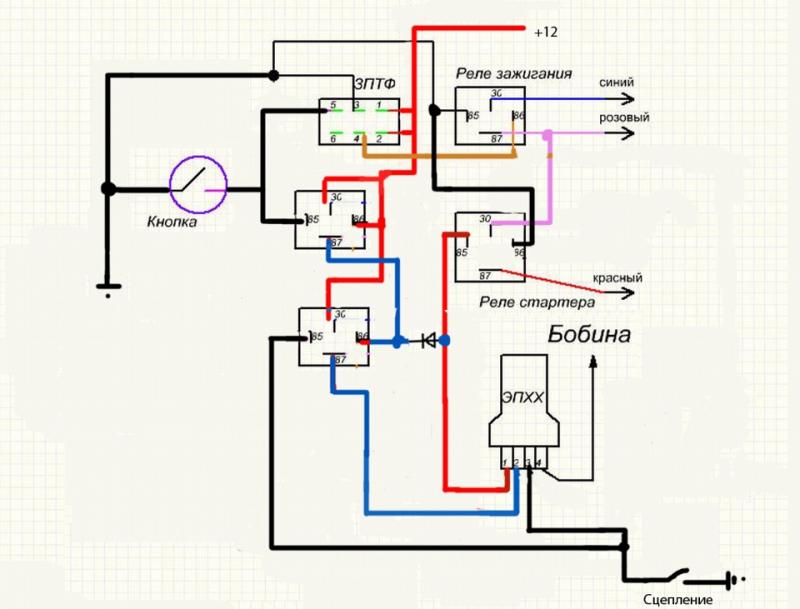

Как сделать систему старт-стоп своими руками на ВАЗ 2107: Пошаговая инструкция для новичков

После выполнения всех операций по установке можно проверить работу кнопки старт-стоп. Поверните ключ в замке зажигания, нажмите кнопку — должен прослушиваться характерный щелчок стартера. Это значит, что система работает корректно.

Вот и все, теперь ваша «классика» оснащена удобной кнопкой запуска двигателя! Установив ее своими руками по этой пошаговой инструкции, вы сэкономите на работе мастерской. Приятных поездок!

Чтобы установить кнопку старт-стоп на ВАЗ 2107, потребуется сначала демонтировать обивку в нужном месте.

Демонтируйте обивку в нужном месте

Прежде всего, определите точное место, куда вы планируете поставить кнопку старт-стоп. Лучше всего это сделать на центральной консоли между сиденьями водителя и пассажира. Это удобно и эргономично.

Затем аккуратно снимите обивку в этом месте. В «классиках» она обычно крепится на пластиковые фиксаторы. Осторожно подденьте обивку и потяните ее на себя. Сложите снятую обивку и отложите в сторону.

Теперь нужно удалить изолирующую прокладку под обивкой. Для этого возьмите острый нож и аккуратно срежьте ее по контуру будущей установки кнопки.

Затем обезжирьте оголившуюся поверхность специальным раствором. Это позволит надежно приклеить кнопку старт-стоп.

Подготовьте место под проводку

Также необходимо подготовить место под прокладку проводки от кнопки. Воспользуйтесь аккуратно ножом или маленькой отверткой, чтобы сделать небольшое отверстие в обивке. Через него вы сможете пропустить провод и соединить кнопку со стартером.

Итак, обивка в нужном месте демонтирована, поверхность очищена и подготовлена для установки. Теперь можно переходить к следующим шагам — установке кнопки и подключению проводки.

Следуя этой пошаговой инструкции, вы без труда сможете разобрать обивку и подготовить место для монтажа кнопки старт-стоп на своем ВАЗ 2107. Это позволит сэкономить на работе автомастерской и придаст вашей «классике» более современный и технологичный вид.

После того как кнопка старт-стоп установлена на место, а обивка демонтирована, можно приступать к прокладке проводки.

Проложите проводку к кнопке старт-стоп

Для начала определитесь, какой именно провод лучше использовать. Оптимальным вариантом будет медный провод сечением 1-1,5 мм2. Он обеспечит хороший контакт и не будет сильно падать напряжение на таком коротком расстоянии.

Теперь возьмите провод нужной длины и аккуратно протяните его от кнопки старт-стоп к блоку предохранителей. Лучше всего использовать заранее подготовленное отверстие в обивке. Провод проложите так, чтобы он не мешался и не цеплялся за детали салона при движении.

Далее провод проложите вдоль панели приборов к замку зажигания. Здесь можно использовать пластиковые скобы, чтобы закрепить его. Постарайтесь проложить провод аккуратно и незаметно.

Подключите проводку

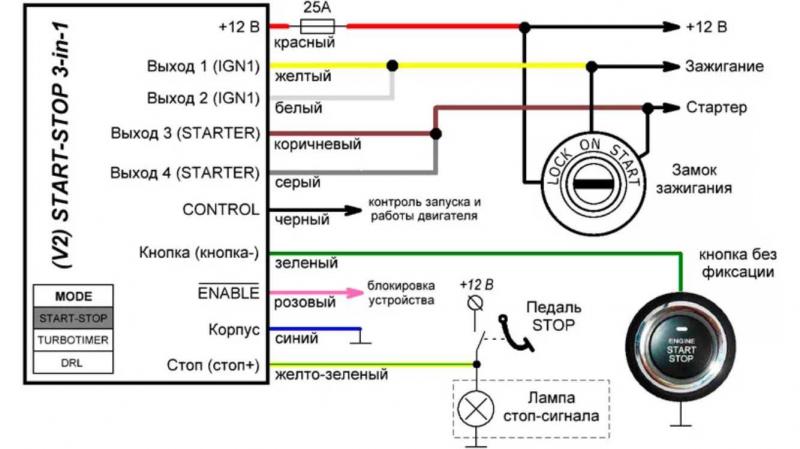

Как сделать систему старт-стоп своими руками на ВАЗ 2107: Пошаговая инструкция для новичков

Когда проводка проложена, приступайте к подключению. Один конец присоедините к клеммам на кнопке, второй — к замку зажигания. Лучше использовать специальные обжимные наконечники, чтобы контакт был качественный.

Также не забудьте подключить массу от кузова автомобиля к одному из выводов кнопки. Это обязательно для правильной работы.

После подключения аккуратно изолируйте места соединения, например термоусаживаемыми трубками. Это предотвратит короткое замыкание.

Вот теперь проводка подключена и кнопка старт-стоп готова к использованию. Осталось только проверить работу и собрать обратно обивку салона. Следуя этой инструкции, вы легко справитесь с прокладкой проводки к self-made кнопке старт-стоп.

После того как место подготовлено, а проводка проложена, можно переходить непосредственно к установке кнопки старт-стоп и ее закреплению.

Установите кнопку и закрепите её

Чтобы установить кнопку, возьмите специальный двухкомпонентный клей, предназначенный для пластика. Нанесите тонкий слой клея на подготовленную поверхность и на нижнюю часть корпуса кнопки.

Затем аккуратно разместите кнопку в нужном месте и надавите на неё, чтобы клей растекся по всей поверхности. Прижмите кнопку и удерживайте в течение 1-2 минут.

Дайте клею высохнуть не менее 2-3 часов. За это время кнопка надежно склеится с поверхностью. Также можно дополнительно закрепить её саморезами снизу или по бокам.

Подсоедините провода

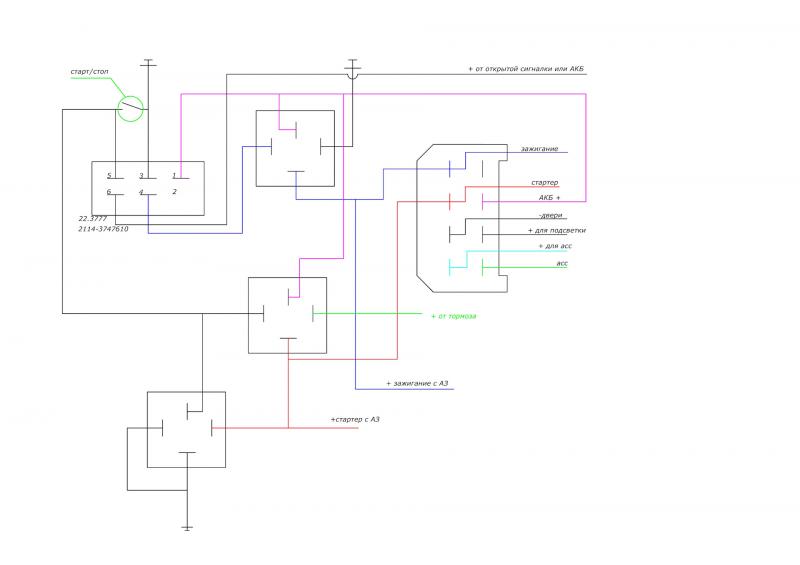

Как сделать систему старт-стоп своими руками на ВАЗ 2107: Пошаговая инструкция для новичков

Когда клей высохнет, подсоедините проложенные провода к клеммам кнопки. Обычно провод от замка зажигания подключается к нормально разомкнутому контакту, а от стартера — к нормально замкнутому.

Аккуратно изолируйте места соединения и уложите провода так, чтобы они не мешались при нажатии на кнопку. Проверьте, чтобы провода не натягивались и не могли вырваться из клемм при эксплуатации.

На этом установка кнопки старт-стоп можно считать завершенной. Осталось только проверить работу и собрать обратно обивку. Теперь ваша «классика» оснащена удобной и стильной кнопкой запуска!

После того, как кнопка старт-стоп установлена и закреплена, можно переходить к подсоединению проводов.

Подсоедините провода к кнопке

Для начала определитесь с разъемами на самой кнопке. Как правило, на ней есть два контакта — нормально разомкнутый (НР) и нормально замкнутый (НЗ).

К НР контакту подсоединяется провод, который идет к замку зажигания. К НЗ — провод от стартера. Таким образом происходит замыкание цепи при нажатии на кнопку.

Используйте качественные обжимные наконечники, чтобы провода не выскальзывали из клемм. Затяните крепление отверткой, но не перетягивайте сильно.

Также подсоедините провод массы от кузова автомобиля. Это важно для нормальной работы кнопки и предотвращения помех.

Проверьте подключение

После подсоединения проводов, включите зажигание и нажмите на кнопку. Должен быть слышен характерный щелчок включения стартера.

Если стартер не включается, проверьте надежность контактов в клеммах и правильность подключения проводов. Возможно, придется поменять местами.

Когда все работает, аккуратно уложите провода, чтобы они не мешались и не натягивались. Заизолируйте места соединений термоусадкой или изолентой.

Вот теперь кнопка старт-стоп полностью подключена и готова к использованию! Осталось только собрать обратно обивку и наслаждаться комфортным запуском авто.

Чтобы система старт-стоп заработала, нужно проложить проводку от кнопки к замку зажигания.

Проведите проводку к замку зажигания

Для начала возьмите медный провод сечением 1-1.5 мм2, он обеспечит хороший контакт на таком коротком расстоянии. Используйте провод в изоляции, чтобы избежать коротких замыканий.

От кнопки старт-стоп проложите провод вниз вдоль панели приборов. Используйте пластиковые скобы или стяжки, чтобы закрепить его. Провод не должен свисать или мешаться.

Доведите провод до замка зажигания за панелью приборов. Подсоедините его к контакту, отвечающему за включение зажигания. Часто это контакт «50» на замке.

Проверьте сигнал

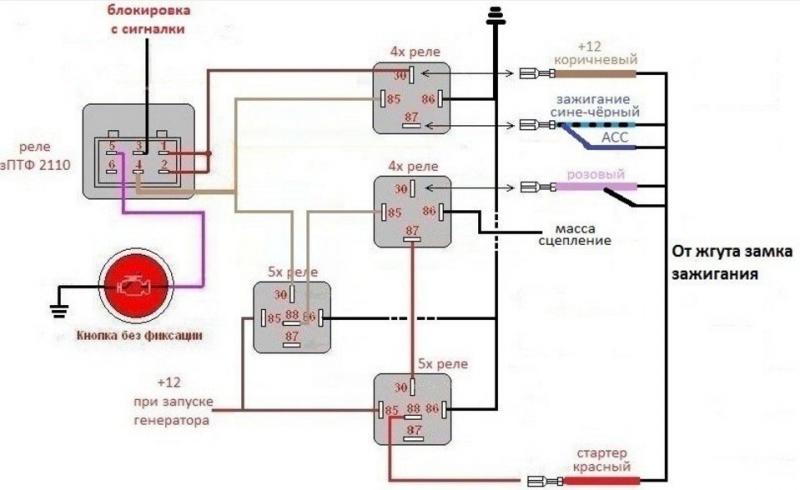

Как сделать систему старт-стоп своими руками на ВАЗ 2107: Пошаговая инструкция для новичков

Проверьте сигнал с замка зажигания на проводе. Для этого включите зажигание ключом и замерьте напряжение на проводе мультиметром. Должно быть 12 В.

Если сигнала нет — проверьте надежность соединений на замке. Возможно, придется почистить контакты или подтянуть крепление.

Как только сигнал есть, аккуратно уложите и закрепите провод в салоне. Заизолируйте места соединений. Теперь этот провод подает сигнал на включение от кнопки к замку зажигания.

Следуя этой инструкции, вы без труда проложите необходимую проводку для работы системы старт-стоп на ВАЗ 2107. Удачных вам экспериментов!

После того как проводка от кнопки старт-стоп проложена к замку зажигания, остается подсоединить её непосредственно к замку.

Подсоедините провода к замку зажигания

Найдите на замке зажигания контакт, отвечающий за включение зажигания. Чаще всего это контакт с маркировкой «50». Очистите его от окислов и загрязнений.

Затем возьмите провод от кнопки старт-стоп и обожмите на нем медный наконечник подходящего размера. Также можно использовать специальный разъем-«краб».

Аккуратно подсоедините наконечник или разъем к контакту замка зажигания и затяните крепление отверткой. Следите, чтобы провод не перекручивался.

Проверьте сигнал

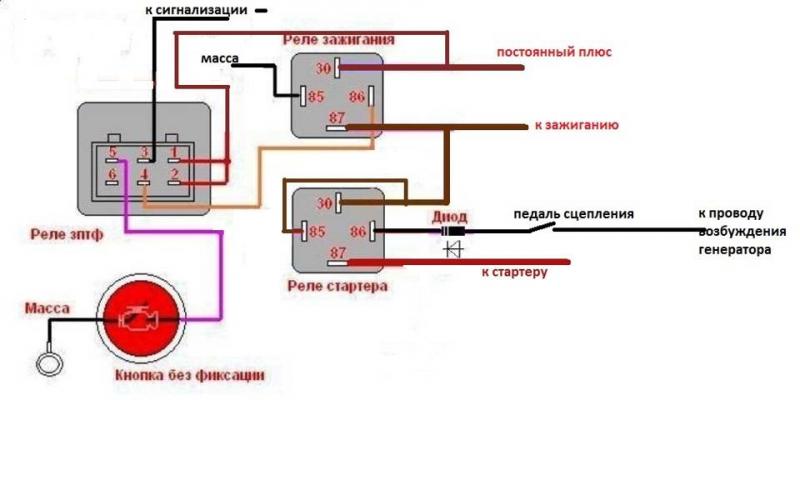

Как сделать систему старт-стоп своими руками на ВАЗ 2107: Пошаговая инструкция для новичков

Теперь проверьте наличие сигнала на проводе от кнопки при включении зажигания. Для этого включите зажигание ключом и замерьте напряжение на проводе мультиметром.

При включенном зажигании напряжение должно быть около 12В. Если его нет — проверьте надежность контакта. При необходимости зачистите контакты.

После этого можно считать, что проводка подключена правильно. Осталось уложить провода и проверить работу кнопки старта. Успехов вам!

После того, как вся проводка подключена, необходимо проверить работу системы старт-стоп.

Проверьте работу старт-стоп

Чтобы убедиться в правильности подключения и работоспособности системы, выполните пробный запуск двигателя с помощью кнопки.

Для этого сядьте в машину, включите зажигание ключом и нажмите на кнопку старт-стоп. Вы должны услышать характерный щелчок включения стартера.

Если стартер не срабатывает, проверьте надежность соединений проводки и правильность подключения. Возможно, придется поменять провода к контактам кнопки местами.

Проверьте в движении

Когда запуск с кнопки работает, проверьте систему в движении. Совершите пробную поездку по двору или полигону на небольшой скорости.

Во время движения проследите, чтобы провода не цеплялись и не мешались. Убедитесь, что кнопка работает надежно и не «зависает».

Если все в порядке, можно считать, что система старт-стоп полностью готова к эксплуатации. Приятных поездок и комфортных запусков!

Чтобы продлить срок службы аккумулятора при использовании системы старт-стоп, рекомендуется установить защитный диод.

Установите диод для защиты от разряда аккумулятора

При частых запусках двигателя с помощью старт-стоп возможен повышенный разряд аккумулятора. Чтобы этого избежать, необходим диод В4-1 в цепи между кнопкой и стартером.

Он пропускает ток только в одном направлении – от аккумулятора к стартеру. В обратном направлении ток блокируется, что предотвращает разряд.

Установите диод в разрыв цепи на проводе от кнопки старт-стоп к стартеру. Соблюдайте полярность – анод диода к стартеру. Закрепите диод изолентой.

Подберите оптимальный ток диода

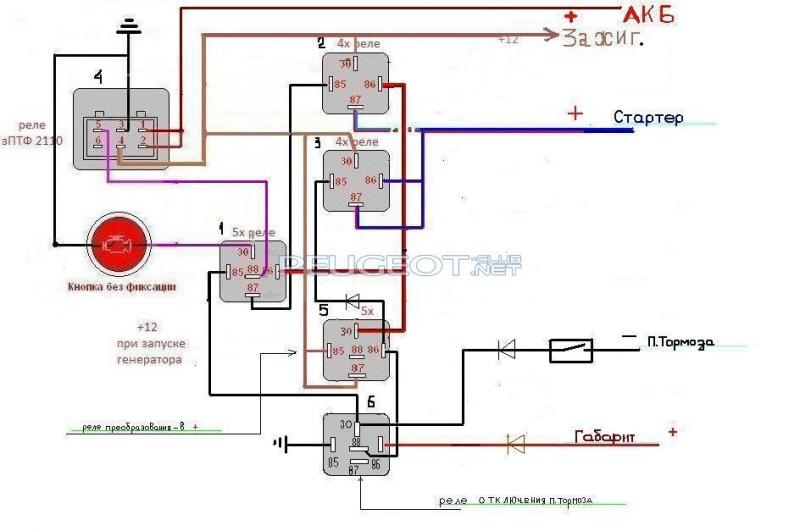

Как сделать систему старт-стоп своими руками на ВАЗ 2107: Пошаговая инструкция для новичков

Выбирайте диод с запасом по току. Для стартера ВАЗ обычно подходит диод на 30-50А. Чем больше ток, тем меньше падение напряжения.

Оптимальный вариант – установить сразу несколько диодов В4-1 параллельно друг другу. Это увеличит суммарный ток и защитит аккумулятор.

Теперь система старт-стоп будет работать корректно и не нанесет вреда аккумулятору вашей «классики». Приятных поездок!

Для более надежной работы системы старт-стоп рекомендуется установить дополнительное реле в цепь стартера.

Установите дополнительное реле в цепь стартера

Штатное реле стартера рассчитано на подачу тока от замка зажигания. При установке дополнительной кнопки старт-стоп нужно разгрузить штатное реле.

Для этого установите дополнительное реле (например, РЕС-53) между кнопкой старт-стоп и штатным реле стартера. Это позволит разгрузить штатную цепь.

Подключите реле по схеме — управляющий контакт к кнопке, нормально замкнутый контакт к штатному реле стартера. Питание берите от замка зажигания.

Выберите реле достаточной мощности

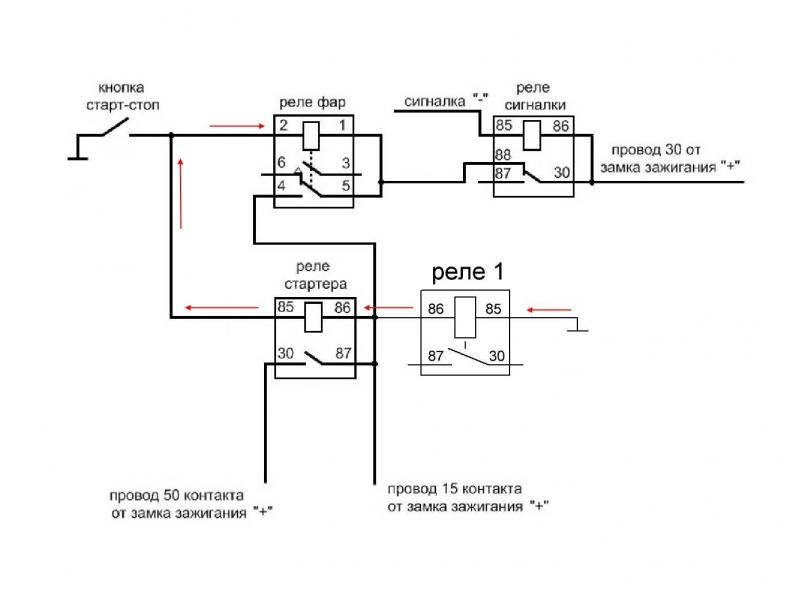

Как сделать систему старт-стоп своими руками на ВАЗ 2107: Пошаговая инструкция для новичков

Реле должно быть рассчитано на ток порядка 30-40А. Меньший ток может привести к быстрому выходу реле из строя.

Лучше поставить мощное автомобильное реле с колодками под болтовое крепление. Это обеспечит надежный контакт и долгий срок службы.

Установив дополнительное реле в цепь стартера, вы значительно повысите ресурс и надежность системы старт-стоп на вашем автомобиле.

После того, как вся система старт-стоп смонтирована и настроена, нужно еще раз проверить её работу.

Проверьте повторно работу старт-стоп

Даже если первоначально всё работало, стоит сделать полную повторную проверку системы старт-стоп. Это позволит убедиться, что все соединения надежные, а система полностью работоспособна.

Для проверки займите место водителя, включите зажигание ключом и нажмите кнопку старта. Стартер должен крутануть двигатель как минимум 2-3 секунды.

Также проследите работу кнопки в движении — на небольшой скорости по ровной дороге. Убедитесь, что она работает стабильно и не «зависает».

Проверьте контакты и соединения

Если возникли какие-то проблемы, проверьте в первую очередь контакты и места соединений проводки. Возможно, где-то образовалось некачественное соединение.

Также убедитесь, что при движении провода не натягиваются и не цепляются за детали салона. При необходимости лучше закрепить проводку дополнительно.

Проведя повторную проверку, вы гарантируете надежную работу системы старт-стоп на своем автомобиле. Приятных поездок!

После завершения монтажа и проверки системы старт-стоп нужно правильно заизолировать все контакты и соединения, чтобы избежать возможных проблем в будущем.

Заизолируйте все контакты и соединения

Даже самые надежные электрические соединения с течением времени могут окисляться или ослабевать. Поэтому все точки соединения проводки необходимо тщательно заизолировать.

Для изоляции жил проводов используйте термоусадочную трубку подходящего диаметра. Аккуратно усадите ее феном на каждом конце провода.

Также заизолируйте места подключения к клеммам — как на кнопке, так и на замке зажигания. Здесь подойдет обычная изоляционная лента.

Проверьте качество изоляции

Как сделать систему старт-стоп своими руками на ВАЗ 2107: Пошаговая инструкция для новичков

После изоляции еще раз осмотрите все точки соединений, чтобы убедиться в отсутствии оголенных участков проводника.

Также проверьте, что изоляция не пережимает провода и не мешает надежному контакту. При необходимости исправьте дефекты.

Хорошая изоляция позволит избежать коррозии контактов, коротких замыканий и других неприятных последствий. Это обеспечит долгий срок службы системы старт-стоп.

После завершения всех работ по установке системы старт-стоп, необходимо собрать обратно обивку салона автомобиля.

Соберите обратно обивку салона

Аккуратно установите на место элементы обивки, которые были сняты перед началом монтажа. Это придаст интерьеру автомобиля завершенный вид.

Совместите крепления обивки с фиксаторами и защелкните их. Убедитесь, что обивка плотно и ровно села по всему периметру без перекосов.

Проверьте, чтобы провода системы старт-стоп аккуратно проходили через специально подготовленные отверстия и нигде не пережимались.

Проверьте внешний вид

Как сделать систему старт-стоп своими руками на ВАЗ 2107: Пошаговая инструкция для новичков

Осмотрите обивку со всех сторон и убедитесь, что она установлена корректно. Не должно быть никаких щелей, перекосов или других дефектов сборки.

Также проверьте, чтобы кнопка старт-стоп гармонично смотрелась на общем фоне. При необходимости скорректируйте ее положение.

Хорошо собранная обивка подчеркнет аккуратность проведенных работ и придаст интерьеру вашего автомобиля завершенный вид. Приятных поездок!

Ну вот, кажется, на этом установка системы старт-стоп на ВАЗ 2107 завершена. Остается только насладиться удобством запуска двигателя вашей «классики» с помощью современной кнопки!

Наслаждайтесь установленной системой старт-стоп!

После всех проделанных работ можно с уверенностью сказать — ваш автомобиль стал еще более комфортным и технологичным. Запуск двигателя с помощью кнопки вместо ключа — это всегда приятно.

Теперь, занимая водительское место, вы будете чувствовать себя если не в иномарке, то уж точно в автомобиле поновее. А главное, сэкономите на услугах мастерской!

Приятных и комфортных поездок! Не забудьте поделиться впечатлениями от новой системы старт-стоп с друзьями и другими автолюбителями.

А если возникнут какие-то вопросы по установке — всегда можете вернуться к этой подробной инструкции, чтобы найти ответы и решения.
