Как сделать систему старт стоп своими руками на ВАЗ 2107: особенности и нюансы сборки

Выбор подходящих компонентов для системы старт-стоп

Создание системы старт-стоп на ВАЗ 2107 своими руками начинается с выбора нужных комплектующих. Это ключевой момент, ведь от качества деталей будет зависеть надежность всей конструкции.

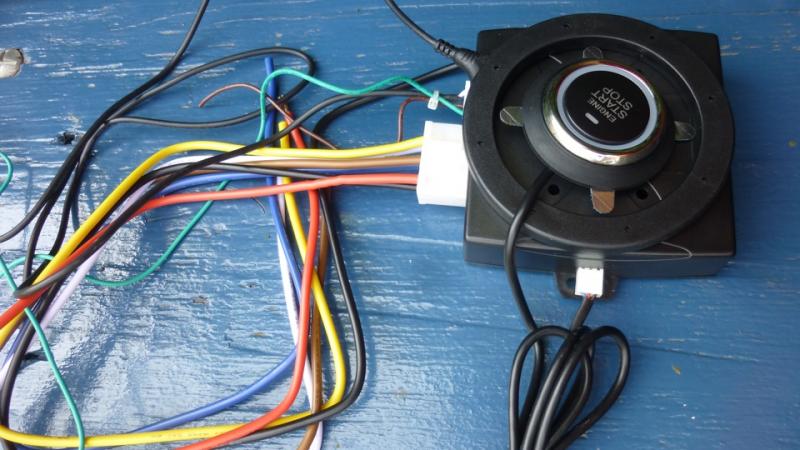

Во-первых, нужно выбрать саму кнопку старт-стоп. Лучше остановить свой выбор на проверенных моделях от известных производителей. Оптимальным вариантом станет кнопка со встроенной подсветкой, которая улучшит эргономику и удобство использования.

Во-вторых, потребуется реле включения стартера. Ответственный момент — этот элемент должен быть рассчитан на токи, возникающие в сети при запуске двигателя. Рекомендую использовать реле на 40-60 ампер, чтобы избежать перегрузок.

Ну и конечно, понадобится комплект проводов для подключения. Лучше выбрать провод с сечением 1-1,5 кв.мм, он оптимален по соотношению гибкости и надежности. Не стоит экономить на этом, иначе будут проблемы с контактами.

Подобрав эти ключевые компоненты, можно приступать уже непосредственно к установке системы старт-стоп. Но все по порядку, и начнем с монтажа кнопки на руле.

Установка кнопки старт-стоп на руль

После того как все необходимые комплектующие подобраны, можно приступать к установке кнопки старт-стоп непосредственно на руль автомобиля ВАЗ 2107. Это один из ключевых моментов, поэтому стоит уделить особое внимание деталям.

Для начала нужно определиться с оптимальным местом расположения кнопки на руле. Лучше всего это сделать так, чтобы она была легкодоступна и не мешала вождению. Рекомендую установить кнопку старт-стоп с левой стороны от руля, в удобном для большого пальца месте.

Затем аккуратно разметить и вырезать отверстие в облицовке руля под кнопку. Отверстие лучше делать чуть меньше, чем сама кнопка, чтобы обеспечить плотную посадку. После установки кнопки, зафиксировать ее саморезами или клеем, чтобы избежать люфта.

Далее нужно будет протянуть провода от кнопки к замку зажигания. Это лучше делать заранее, пока руль не установлен обратно. Провода аккуратно проложить в штатных жгутах, закрепив их пластиковыми стяжками.

Подключение к замку зажигания мы рассмотрим в следующем пункте. А пока можно установить руль на место и оценить удобство расположения кнопки в деле. При необходимости скорректировать положение.

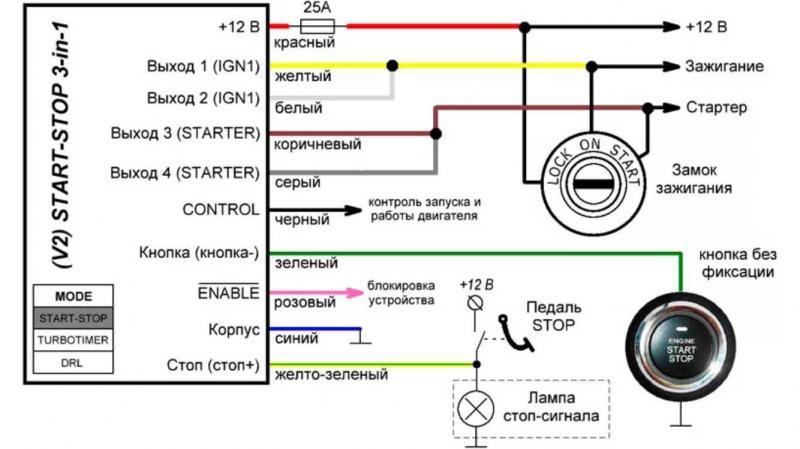

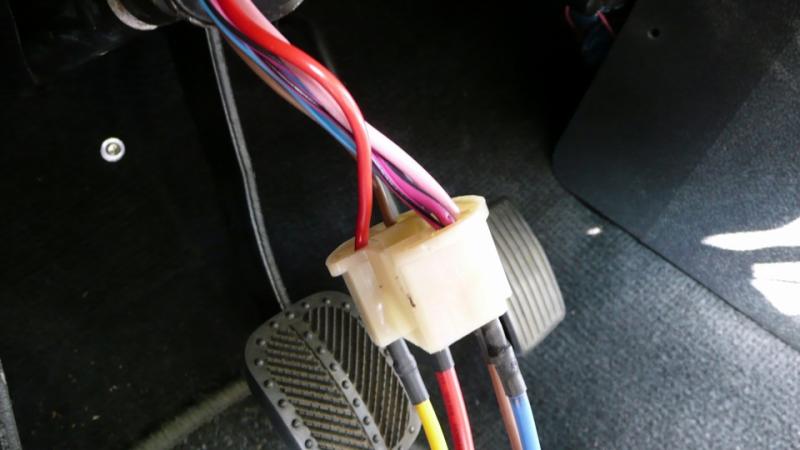

Подключение проводки кнопки к замку зажигания

После установки кнопки старт-стоп на руль, необходимо подключить ее к замку зажигания. Это делается для того, чтобы нажатие на кнопку имитировало поворот ключа в замке.

Для начала нужно найти провод от замка зажигания, который идет к стартеру. У классики ВАЗ 2107 это обычно толстый провод сечением 6-8 мм квадратных. Отследить его маршрут до места подключения.

Затем этот провод перерезать и подвести к кнопке старт-стоп. Одно соединение пойдет непосредственно на кнопку, второе — через предохранитель на реле, которое мы установим позже.

Соединения нужно выполнить при помощи наконечников или пайкой, чтобы обеспечить надежный контакт. Изолировать места соединения изолентой.

Таким образом, нажатие на кнопку старт-стоп будет имитировать поворот ключа зажигания и запускать стартер. Но в цепь нужно еще добавить реле, чтобы разгрузить саму кнопку от больших токов.

Кстати, рекомендую установить дополнительный предохранитель (25А) в цепь проводки от кнопки. Это сведет к минимуму риск случайного короткого замыкания при монтаже.

Установка реле в моторный отсек

После подключения кнопки старт-стоп к замку зажигания, следующий шаг — это установка реле в моторном отсеке. Это важно для правильной работы всей системы.

Главная функция реле — разгрузить кнопку от большого пускового тока стартера. Ведь при нажатии на кнопку через нее протекает ток порядка 100-150 ампер. Это может быстро вывести кнопку из строя.

Поэтому я рекомендую устанавливать реле между кнопкой и проводом стартера. При нажатии на кнопку реле сработает и замкнет цепь стартера. А на кнопку будет подаваться ток уже в пределах 2-5 ампер — безопасный уровень.

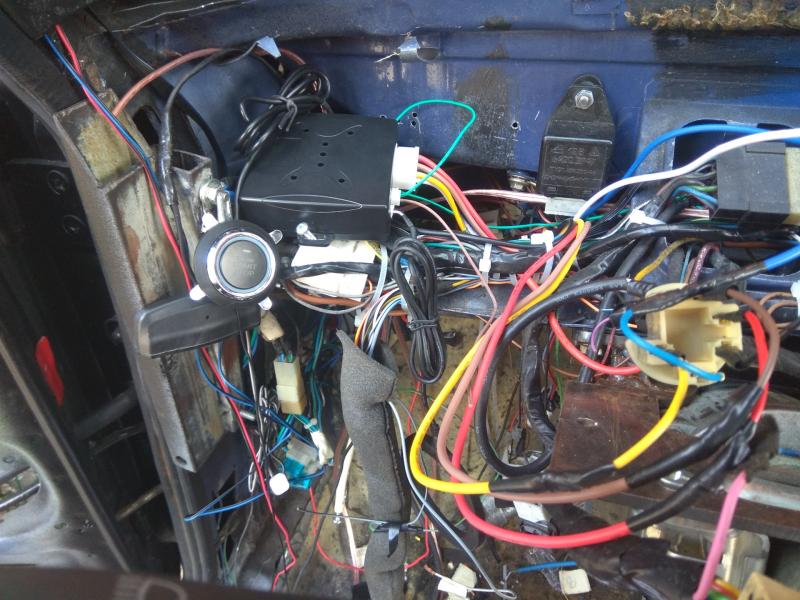

Само реле лучше закрепить в моторном отсеке при помощи хомута или на саморезы. Место выбрать такое, чтобы избежать попадания на него воды и грязи. Желательно повыше относительно дороги.

Подключить реле к проводам от кнопки и стартера, используя штатный разъем. Выводы обозначены на корпусе. Плюс от аккумулятора подключается к зажиму 30.

Таким образом мы защитим кнопку старт-стоп от перегрузок и обеспечим долгую и надежную работу системы. Дальше осталось лишь проверить все соединения.

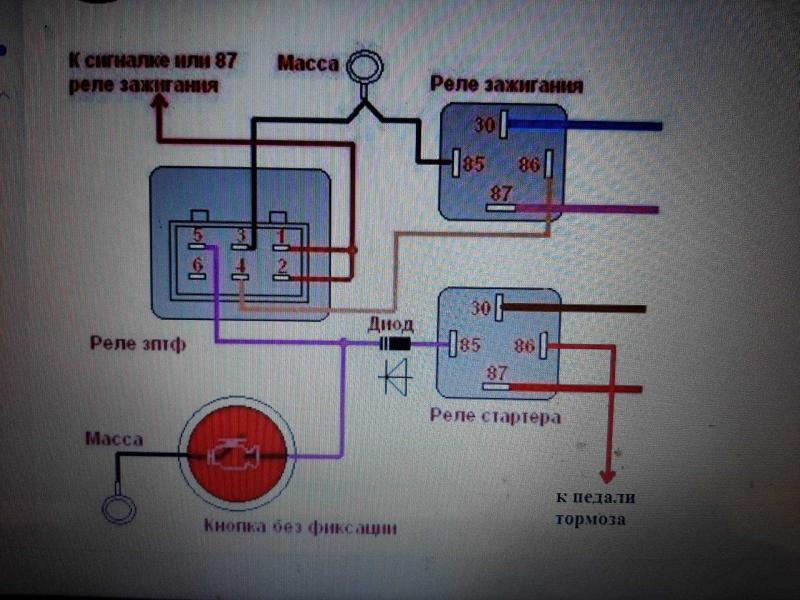

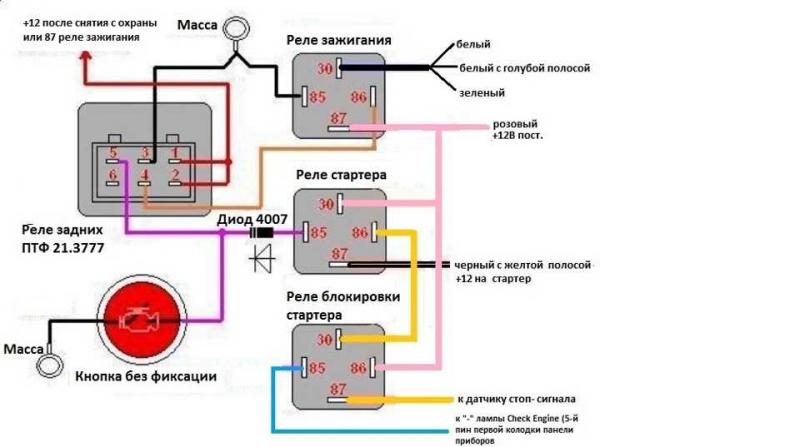

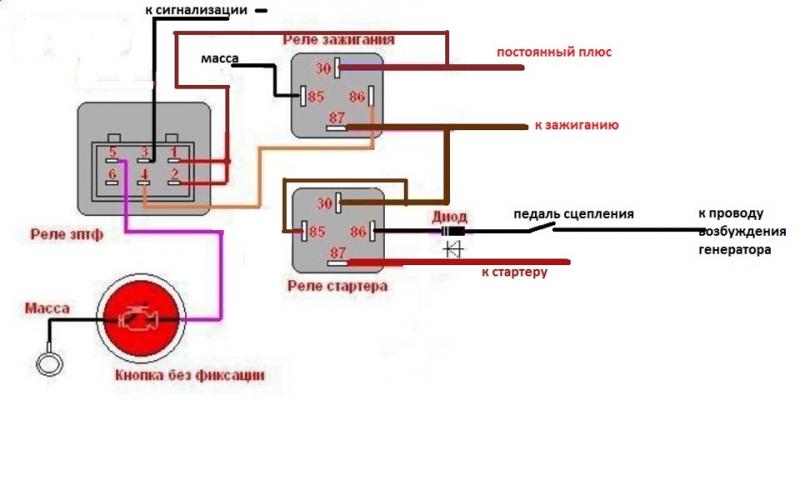

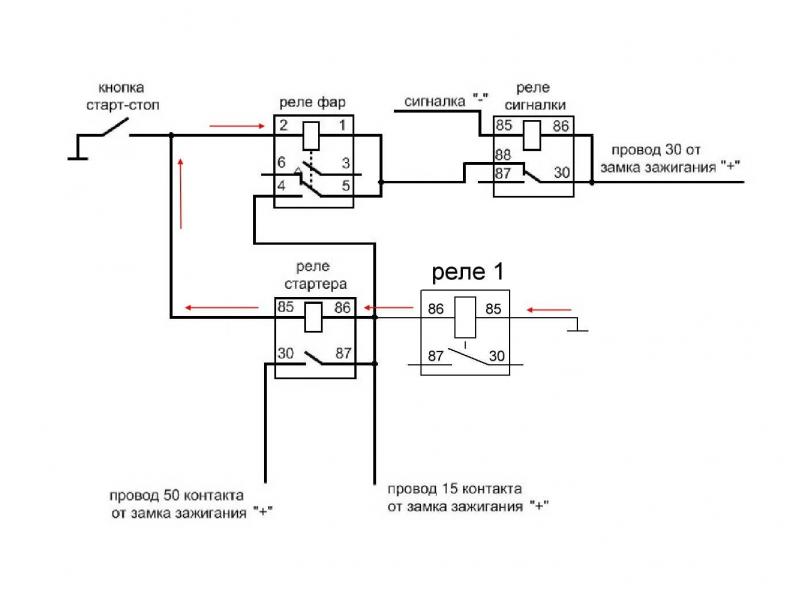

Подключение реле к кнопке и аккумулятору

После того, как реле установлено в моторном отсеке, необходимо выполнить его подключение к остальным элементам системы старт-стоп. Это важный момент для обеспечения корректной работы.

Для начала протягиваем провода от кнопки старт-стоп к контактам реле. Один провод идет на зажим 85, второй — на 86. Это управляющие выводы, по которым подается сигнал от кнопки.

Затем от реле прокладываем провод к прерванной цепи стартера и подключаем к выводу 87. Это рабочий контакт, коммутирующий стартер.

Остается подвести питание от аккумулятора к зажиму 30 реле. Это делается от штатного провода, идущего на замок зажигания. Предохранитель в цепь не забудьте.

Проверьте надежность всех соединений и изолируйте их. Теперь при нажатии на кнопку старт-стоп реле срабатывает и замыкает цепь стартера через контакт 87. Сама кнопка защищена от больших токов.

Осталось проверить работоспособность системы и устранить возможные неполадки, если они возникнут. Но об этом чуть позже.

Проверка надежности всех соединений

После окончания монтажа системы старт-стоп, очень важно тщательно проверить все электрические соединения. От их надежности и качества зависит долговечность и правильная работа всей конструкции.

Поэтому необходимо визуально осмотреть все места паек, наконечников и изоляции проводов. Убедитесь, что нет следов коррозии, прожогов или окисления. Все должно выглядеть аккуратно.

Особое внимание стоит уделить контактам реле и силовым проводам от аккумулятора. Здесь проходят большие токи, поэтому качество соединений критически важно. Проверьте прочность паек и надежность крепления наконечников.

Также важно протестировать изоляцию всех проводов и мест соединений. Для этого можно использовать пробник или тестер. Убедитесь, что нигде нет пробоя изоляции на массу.

И конечно, проверьте целостность всех предохранителей в цепи. Они должны быть исправны.

Только убедившись в полной исправности электрики, можно приступать к непосредственной проверке работы системы старт-стоп.

Тестирование работы кнопки старт-стоп

После проверки электрики можно переходить непосредственно к тестированию работы системы старт-стоп. Это нужно для выявления и устранения возможных неполадок до эксплуатации автомобиля.

Рекомендую проводить испытания в таком порядке:

1. Убедитесь, что двигатель заглушен. Включите зажигание, не заводя мотор.

2. Нажмите кнопку старт-стоп. Должны включиться приборы на панели (лампы, датчики). Это значит, что кнопка воспроизводит поворот ключа зажигания.

3. Затем, не отпуская кнопку, поверните ключ в замке зажигания. Стартер должен заработать — это говорит о правильном подключении цепи.

4. Проверьте работу кнопки при заведенном двигателе. После нажатия мотор должен глушиться.

5. Также убедитесь, что при неработающем двигателе кнопка надежно запускает мотор.

При возникновении каких-либо сбоев, проверьте соединения и предохранители. Все должно работать корректно!

Создание системы старт-стоп своими руками на ВАЗ 2107 — процесс не из простых, но вполне осуществимый при желании и терпении.

Устранение возможных неполадок

Прежде всего, необходимо убедиться, что аккумулятор, генератор и стартер находятся в исправном состоянии. Иначе система старт-стоп может работать некорректно или выходить из строя. Проверьте зарядку аккумулятора, напряжение, плотность электролита. Убедитесь, что обмотки генератора и стартера в норме, щетки не изношены. При необходимости замените неисправные элементы.

Также удостоверьтесь в исправности цепи зажигания — свечи, провода, катушка. Система старт-стоп нагружает стартер при каждом запуске двигателя, поэтому зажигание должно работать стабильно.

Проверьте работу датчиков — положения коленчатого вала, скорости и т.д. От их сигналов зависит корректное функционирование системы.

Установка компонентов

Теперь можно приступать к установке необходимых компонентов. Во-первых, это кнопка старт-стоп. Лучше всего разместить ее на рулевой колонке в удобном для водителя месте. Следите за тем, чтобы не повредить проводку рулевого управления.

Далее нужно установить модуль управления системой старт-стоп. Он обрабатывает сигналы датчиков и кнопки, дает команды на запуск/остановку двигателя. Модуль размещается в моторном отсеке.

Потребуется проложить соединительные провода от кнопки к блоку управления, от блока к стартеру. Используйте провод сечением не менее 1 мм2. При монтаже следите за надежностью контактов, изоляцией.

На ВАЗ 2107 потребуется установить дополнительный реле для подключения стартера. Штатная проводка не рассчитана на частые пуски стартером.

Программирование и настройка

После монтажа компонентов необходимо запрограммировать блок управления системой старт-стоп. Вводятся параметры работы двигателя, алгоритмы запуска и остановки. Настраиваются датчики — устанавливается чувствительность, фильтрация сигнала.

Очень важна правильная регулировка задержки запуска двигателя после отпускания педали тормоза. Оптимальное время запуска зависит от модели автомобиля.

После программирования обязательно проводятся тестовые поездки для проверки работы системы в разных режимах. При необходимости производится дополнительная калибровка параметров.

Таким образом, создание системы старт-стоп на ВАЗ 2107 своими руками — процесс, требующий внимания, аккуратности и терпения. Но результат того стоит — вы сэкономите топливо и продлите срок службы двигателя.

Установка системы старт-стоп на ВАЗ 2107 требует особого внимания к выбору места для размещения кнопки запуска/остановки двигателя. От правильного выбора места зависит удобство использования функции водителем.

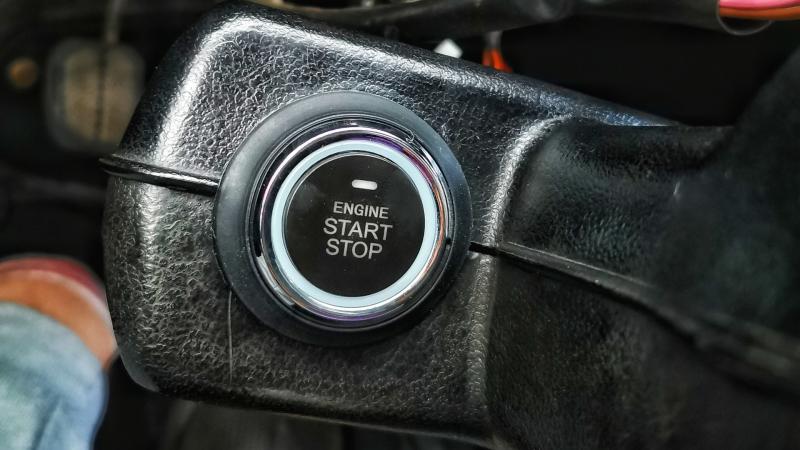

Выбор оптимального места для установки кнопки

Основные требования к расположению кнопки старт-стоп таковы: она должна быть легко доступна водителю во время движения, при этом не мешать управлению автомобилем и не нарушать обзор.

На классических ВАЗах оптимальным вариантом чаще всего является установка кнопки на рулевой колонке слева от руля. Это удобно — рука водителя всегда находится рядом с ней.

Важный момент — кнопка не должна мешать использованию других элементов управления на колонке: переключателям стеклоочистителей, освещения, звукового сигнала. Поэтому ее нужно тщательно закрепить в свободном месте.

Также распространен вариант установки кнопки старт-стоп на панели приборов слева от руля. Но здесь она более удалена от водителя, чем на колонке.

Возможно размещение кнопки на центральной консоли, но это не очень удобно — придется каждый раз снимать руку с руля.

Абсолютно нежелательно располагать кнопку у ног водителя или справа от руля. Это значительно затруднит ее использование в движении.

При любом варианте установки важно следить за целостностью и изоляцией штатной проводки рулевой колонки. Ее повреждение чревато серьезными неполадками.

Итак, оптимальное место для кнопки старт-стоп на ВАЗ 2107 — левая сторона рулевой колонки или панели приборов. Это обеспечит удобство пользования функцией в движении без ущерба для безопасности.

Правильный выбор расположения кнопки — залог эффективного использования системы старт-стоп, которую вы создаете своими руками.

Установка системы старт-стоп на ВАЗ 2107 своими руками требует предварительного изучения особенностей электропроводки автомобиля. Это важный этап, от которого во многом зависит успех всего проекта.

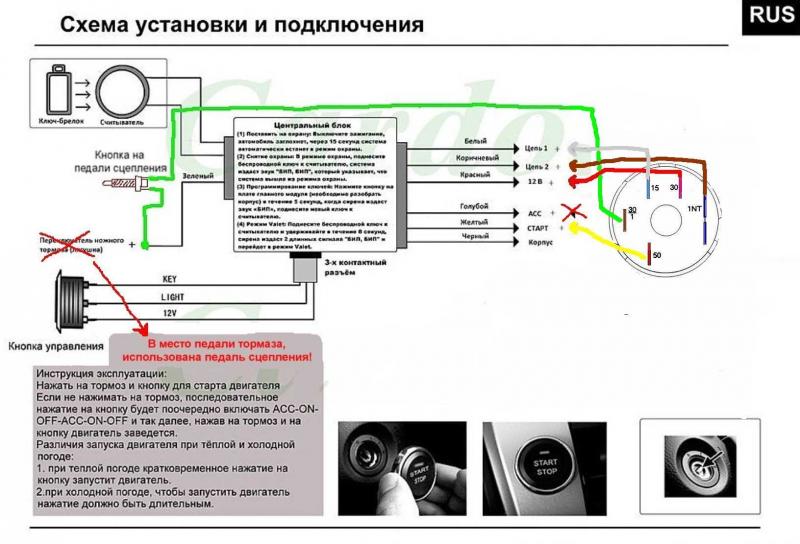

Изучение схемы электропроводки автомобиля

Прежде всего, необходимо найти и распечатать принципиальную схему электрооборудования ВАЗ 2107. В ней подробно расписана вся электропроводка — какие провода идут откуда и куда, как они соединяют разные узлы и агрегаты.

Внимательно изучите схему, обратите особое внимание на цепи питания, зажигания, стартера. Это поможет определить оптимальные точки подключения необходимых компонентов системы старт-стоп.

Также обязательно нужно выяснить сечение штатных проводов, рассчитанных на номинальную нагрузку. Это важно учесть при выборе проводов для дополнительных цепей — их сечение должно соответствовать.

Особенно тщательно изучите участки проводки, связанные с рулевой колонкой, щитком приборов, моторным отсеком. Именно там предстоит непосредственный монтаж элементов старт-стоп.

Обязательно проверьте качество контактов в разъемах, надежность соединений. Плохие контакты могут привести к нестабильной работе системы.

Еще один важный момент — изучите расположение и коммутацию штатных реле и предохранителей. Это пригодится при выборе мест для установки дополнительных компонентов.

Тщательный анализ схемы электропроводки ВАЗ 2107 поможет грамотно спланировать установку системы старт-стоп, правильно рассчитать нагрузку и подключить все необходимые цепи, избежав ошибок.

Перед установкой системы старт-стоп на ВАЗ 2107 необходимо тщательно подготовить все необходимые инструменты. От их качества и исправности во многом зависит успех проекта.

Подготовка необходимых инструментов

Для монтажа потребуются как общеслесарные, так и специальные автомобильные инструменты. Важно, чтобы они были в хорошем состоянии и соответствовали предстоящим работам.

Необходим набор ключей — рожковых, накидных, торцовых. Они должны охватывать все размеры гаек и болтов в автомобиле. Также пригодятся плоскогубцы, кусачки, отвертки.

Понадобятся инструменты для снятия облицовок, демонтажа панелей — съемники обивки, пластиковые лопатки. Это облегчит доступ к элементам электропроводки.

Для подключения проводов и разъемов необходимы припой, флюс, паяльник. Очень полезны будут стриппер для зачистки проводов и обжимные клещи — для обжатия наконечников.

Для сверления отверстий под установку кнопки старт-стоп потребуется электродрель с набором сверл. А также зубило или пробойник — для разметки центра будущих отверстий.

Крайне желателен автомобильный мультиметр. Он позволит диагностировать цепи, измерять напряжение, сопротивление. Это очень важно при работе с электрикой.

Конечно, без набора изоленты, стяжек, хомутов тоже не обойтись. Они нужны для фиксации проводов, защиты контактов.

Подготовив заранее всё необходимое оборудование, вы существенно облегчите себе задачу и сможете качественно установить систему старт-стоп на свой ВАЗ 2107.

Перед установкой компонентов системы старт-стоп на ВАЗ 2107 необходимо произвести частичный демонтаж отдельных элементов интерьера.

Демонтаж облицовки руля и панели приборов

Для монтажа кнопки старт-стоп потребуется снять облицовку рулевой колонки. Аккуратно отжать пластиковые фиксаторы по периметру и отсоединить облицовку от каркаса колонки.

Также необходим будет частичный демонтаж панели приборов для обеспечения доступа к проводке. Снимите декоративные накладки, отверните саморезы крепления и отсоедините панель.

Все демонтажные работы выполняйте максимально аккуратно, стараясь не повредить пластик, проводку, декор. Используйте специальные съемники обивки, пластиковые лопатки.

Обязательно предварительно отсоедините разъемы датчиков спидометра, тахометра, указателей. А также разъем проводки сигнала и стеклоочистителей на руле.

Следите, чтобы отсоединенные провода не мешали дальнейшей работе и не цеплялись за острые кромки. Лучше аккуратно собрать их в пучок и закрепить стяжкой.

После завершения монтажа компонентов обязательно установите детали обратно. Проверьте надежность фиксации, подсоедините все разъемы. Убедитесь, что системы автомобиля работают корректно.

Грамотный демонтаж отдельных элементов салона значительно упростит установку старт-стоп и сделает ее более качественной.

При монтаже электропроводки системы старт-стоп на ВАЗ 2107 очень важное значение имеет аккуратность и грамотность прокладки проводов.

Аккуратное проведение проводки

Прежде всего, выбирайте оптимальные места для прокладки проводов. Воспользуйтесь зазорами в обшивке, специальными каналами, пустотами. Старайтесь максимально скрыть проводку от взгляда.

Обязательно закрепляйте провода по ходу прокладки при помощи пластиковых стяжек или хомутов. Это исключит провисание и цепляние за движущиеся детали.

Уделяйте особое внимание местам прохождения проводов через отверстия, используйте резиновые втулки для защиты изоляции.

Предусмотрите запас провода у разъемных соединений и движущихся элементов. Провод не должен натягиваться при движении деталей.

Очень важна надежная фиксация контактов при помощи обжимных наконечников или припоя. Ненадежный контакт приведет к перебоям в работе.

Соблюдайте цветовую маркировку проводов, это упростит диагностику. И обязательно маркируйте проложенные провода бирками для удобства.

По завершении монтажа тщательно проверьте качество соединений и изоляции. Устраните все недостатки.

Аккуратное и профессиональное проведение электропроводки — залог надежной работы системы старт-стоп. Не спешите, все делайте по правилам, и результат не разочарует.

При установке системы старт-стоп на ВАЗ 2107 важно правильно организовать защиту электрических цепей при помощи предохранителей.

Установка предохранителей в цепь

Система старт-стоп создает дополнительную нагрузку на электрооборудование автомобиля, поэтому необходимо установить предохранители во вновь создаваемую цепь.

Оптимальное место — рядом с блоком предохранителей в монтажном блоке. Предохранители должны соответствовать номиналу тока в цепи.

Необходимо установить предохранители на цепи питания блока управления старт-стоп, а также на линии управления стартером. Это избавит от перегрузок.

Предохранители должны быть легкодоступны — для оперативной замены в случае перегорания. Устанавливайте в разъемные держатели, используйте стандартные автомобильные предохранители.

Обязательно предусмотрите небольшой запас по максимальному току. Номинал предохранителя должен быть на 15-20% выше максимального тока в цепи.

Качественные предохранители известных производителей помогут избежать случайных отказов системы из-за перегрузок или коротких замыканий.

Правильно установленные и подобранные предохранители — это дополнительная защита вашей системы старт-стоп и электрооборудования автомобиля.

Проверка работы системы старт-стоп

Система старт-стоп является полезной и удобной функцией для многих автомобилей. Она позволяет заглушать двигатель автомобиля, когда он стоит на месте, а затем быстро и легко запускать его снова, нажав кнопку. Это помогает экономить топливо и снижать вредные выбросы. Однако перед тем, как полностью полагаться на систему старт-стоп в повседневном использовании автомобиля, важно убедиться, что она работает правильно.

Вот несколько советов по проверке надлежащей работы системы старт-стоп:

• Проверьте состояние аккумулятора. Аккумулятор должен быть полностью заряжен, чтобы обеспечить многократные пуски двигателя.
• Убедитесь, что двигатель останавливается каждый раз, когда вы нажимаете на педаль тормоза и удерживаете автомобиль неподвижно. Если это не происходит, возможно, есть проблема с датчиками.
• Проверьте плавность перезапуска двигателя при отпускании педали тормоза. Перезапуск должен происходить быстро и без задержек.
• Обратите внимание, не глохнет ли двигатель при повторных остановках. Система старт-стоп предназначена для многократного использования в течение поездки.
• Прислушайтесь к звукам стартера при перезапуске. Не должно быть необычных звуков, указывающих на проблемы.
• Протестируйте работу системы в разных условиях — в жару, холод, в гору и под гору. Убедитесь, что она работает стабильно.

Если при тестировании вы обнаружите какие-либо проблемы с системой старт-стоп, следует проверить её диагностическим сканером, чтобы определить неисправность. В некоторых случаях небольшой ремонт или замена дефектного компонента, типа датчика, может решить проблему. В других случаях может потребоваться более серьезный ремонт системы у профессионального автомеханика.

Надежная работа системы старт-стоп поможет сэкономить топливо и снизить вредные выбросы Вашего автомобиля. Регулярно тестируйте её, чтобы убедиться в исправности и быстро решать любые возникающие проблемы.
