Как сделать систему старт стоп своими руками на ВАЗ 2107: Доступный и простой способ наладить работу зажигания
Подготовьте необходимые инструменты и материалы
Установка системы старт-стоп на ВАЗ 2107 своими руками — отличный способ улучшить управление автомобилем и сделать поездку более комфортной. Хотя на первый взгляд это может показаться сложной задачей, на самом деле, при наличии необходимых инструментов и навыков, это довольно простой процесс.
Для начала вам понадобятся такие инструменты, как отвертки, ключи, плоскогубцы, изолента, провода и, конечно, сама кнопка старт-стоп. Убедитесь, что у вас есть все необходимое перед тем, как приступить к установке.
Кроме инструментов, важно подготовить и сам автомобиль — очистите пространство под панелью приборов от мусора, чтобы было удобно работать. Также полезно будет заранее определить оптимальное месторасположение кнопки старт-стоп.
Многие выбирают центральную консоль или нижнюю часть панели приборов. Главное, чтобы до кнопки было удобно дотягиваться во время движения.
Когда все инструменты и материалы подготовлены, а место для кнопки определено, можно смело браться за дело. Установка займет около часа и не потребует специальных навыков — главное, действовать аккуратно и поэтапно. Следуя инструкции, вы без труда справитесь и сможете наслаждаться удобством системы старт-стоп на своем ВАЗ 2107!
Демонтируйте рулевую колонку и панель приборов
После того, как все инструменты подготовлены, можно приступать непосредственно к установке системы старт-стоп на ВАЗ 2107. Первым делом нужно демонтировать рулевую колонку и панель приборов, чтобы обеспечить доступ к необходимым проводам и месту установки кнопки.
Для этого потребуется открутить несколько болтов снизу панели приборов при помощи ключей. Затем аккуратно отсоединить разъемы, идущие к датчикам на панели, и снять ее. Рулевая колонка крепится сверху и снизу, поэтому тоже потребуется ослабить болты и отсоединить разъем рулевого управления.
При демонтаже нужно быть аккуратным, чтобы не повредить пластиковые детали. Разложите их в стороне, чтобы не потерять мелкие крепежи и болты. Теперь, когда доступ к внутренностям обеспечен, можно переходить к следующему этапу — поиску необходимых проводов.
Не спешите сразу же копаться в проводке — сначала изучите схему расположения нужных проводов зажигания и стартера. Это поможет сориентироваться и найти их быстрее. Внимательно осмотрите пространство под панелью, проследите за проводами от ключа зажигания. Как только найдете нужные провода, аккуратно заизолируйте их для дальнейшего подключения.
Найдите провода зажигания и стартера
Теперь, когда доступ к внутренностям машины обеспечен, можно приступить к поиску проводов зажигания и стартера. От того, насколько правильно вы определите и подключите нужные провода, будет зависеть работоспособность всей системы старт-стоп.
Внимательно изучите проводку, идущую от замка зажигания — проследите, куда именно идут провода при повороте ключа в разные положения. Как правило, тонкий провод отвечает за включение зажигания, а более толстый идет к стартеру.
Обязательно убедитесь в правильности выбранных проводов с помощью тестера или мультиметра, проверив их целостность и наличие сигнала при повороте ключа зажигания.
Выбранные провода аккуратно заизолируйте и подготовьте для дальнейшего подключения. При необходимости удлините их, чтобы было удобно подвести к месту установки кнопки.
С этого момента ключ зажигания больше не понадобится — функцию включения зажигания и запуска стартера будет выполнять устанавливаемая кнопка старт-стоп. Теперь можно перейти к следующему этапу — установке и подключению самой кнопки.
Установите кнопку старт-стоп в удобном месте
Когда провода зажигания и стартера подготовлены, можно переходить к установке кнопки старт-стоп. Главное на этом этапе — правильно выбрать место для кнопки, чтобы она была легкодоступна во время движения.
Оптимальным вариантом считается центральная консоль или нижняя часть панели приборов. Некоторые устанавливают кнопку на рулевое колесо или рядом с рычагом передач.
Главное при выборе места — учесть удобство и безопасность. Кнопка не должна мешать во время вождения и перекрывать обзор. Размер и форма самой кнопки тоже имеют значение — она должна быть заметной и легко нажиматься.
Для надежной фиксации используйте саморезы или двусторонний скотч. Также важно обеспечить достаточное пространство под панелью для подвода проводов. При необходимости удлините их и заизолируйте, чтобы избежать замыкания.
После выбора оптимального места и закрепления кнопки можно приступать к электрическому подключению и окончательному монтажу.

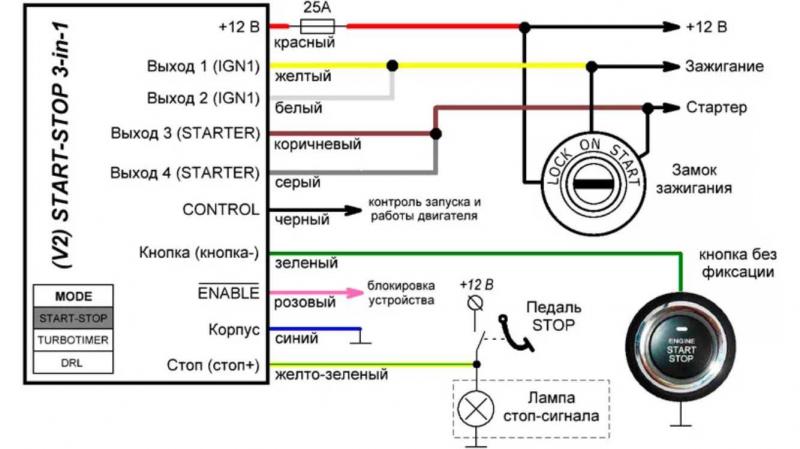

Подсоедините кнопку к проводам зажигания и стартера
После установки кнопки в выбранное место можно приступать к подключению ее к проводам зажигания и стартера. От правильности соединений будет зависеть работоспособность всей системы.

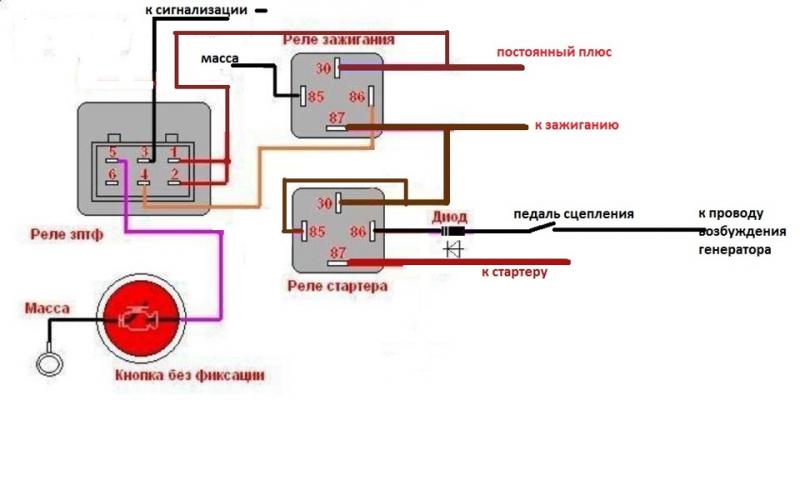

Кнопки старт-стоп обычно имеют от 3 до 5 выводов. Нужно определить, какие из них отвечают за включение зажигания, а какие — за запуск стартера. Это можно выяснить по схеме из инструкции к кнопке.

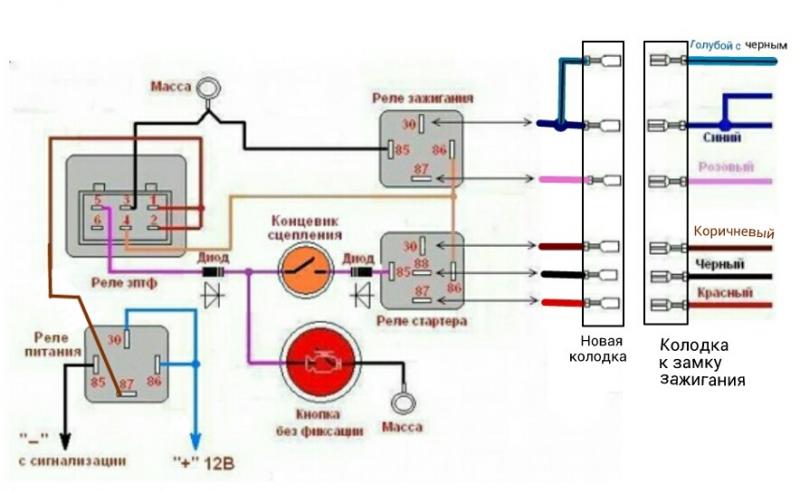

Затем аккуратно присоедините выводы кнопки к подготовленным заранее проводам с помощью наконечников или припоя. Убедитесь, что контакты надежные и изолированы.
При подключении следите за полярностью — провода от замка зажигания обычно имеют разный цвет. Не перепутайте их, иначе система работать не будет.

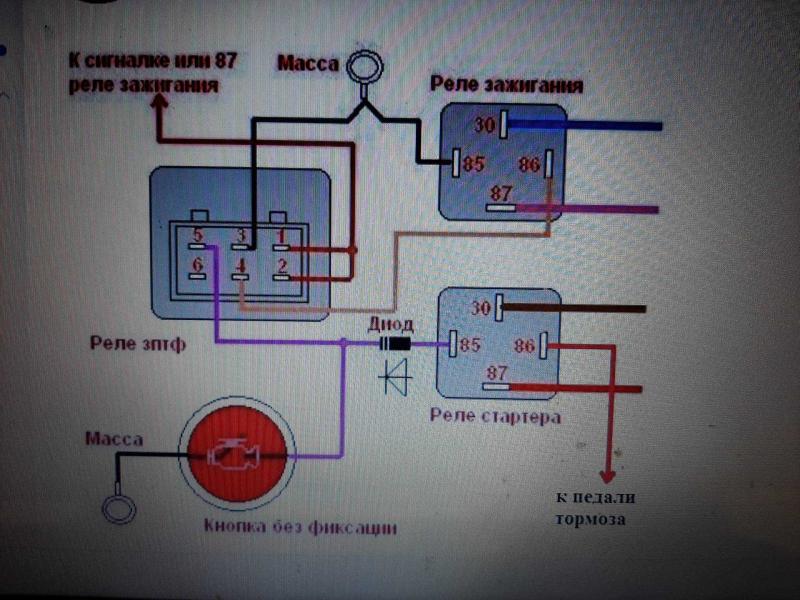

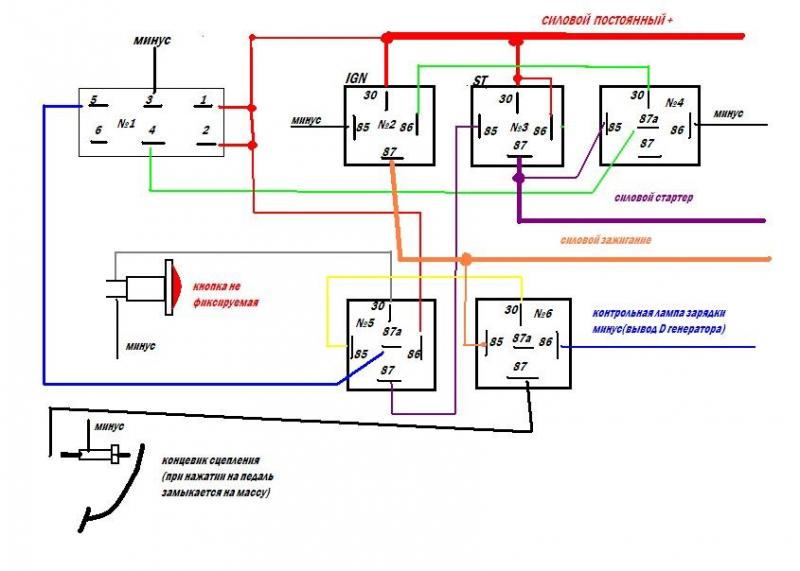

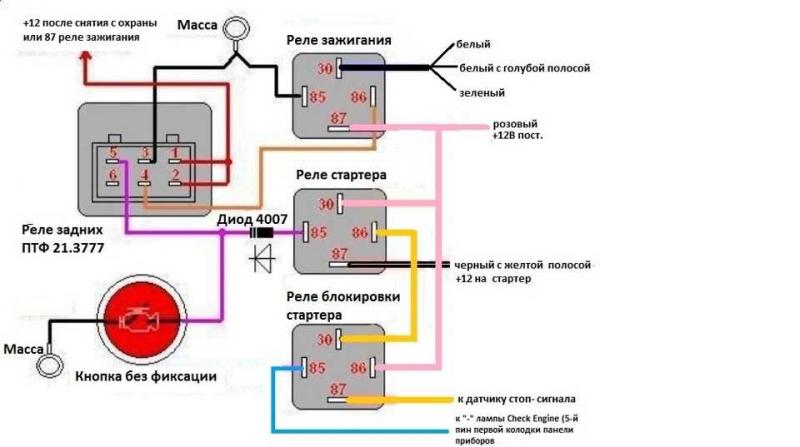

Для надежности рекомендуется подключать кнопку через реле, но это необязательно. Главное — обеспечить хороший контакт и изоляцию токоведущих частей.
После подключения нужно убедиться, что система работает корректно. Для этого стоит проверить ее в действии перед окончательной сборкой.
Проверьте работу системы старт-стоп
После подключения кнопки очень важно проверить работоспособность системы старт-стоп, прежде чем собирать все обратно. Это позволит убедиться в правильности соединений и избежать разборки панели в случае неисправности.
Для проверки понадобится аккумулятор — подключите его к клеммам и нажмите кнопку старт-стоп. Должны включиться приборы на панели, что означает срабатывание цепи зажигания.
Затем нажмите и удерживайте кнопку в нажатом состоянии — должен заработать стартер. Отпустите кнопку — стартер должен выключиться.
Если при проверке возникли проблемы, проверьте надежность контактов проводов. Возможно, где-то обрыв цепи или ослабло соединение.
Когда убедитесь, что система работает корректно, можно возвращать все на место — установить панель приборов и рулевую колонку. Не забудьте проверить еще раз перед окончательной сборкой.
Теперь в вашем ВАЗ 2107 появилась современная система старт-стоп, позволяющая облегчить эксплуатацию автомобиля. Осталось только насладиться ей в действии!
Установите на место панель приборов и рулевую колонку
После успешной проверки работы системы старт-стоп можно возвращать панель приборов и рулевую колонку на штатные места.
Сначала аккуратно установите на место панель приборов и закрепите ее болтами, которые демонтировались ранее. Подсоедините все разъемы датчиков и приборов.
Затем установите рулевую колонку, также закрепив ее болтами. Подсоедините разъем рулевого управления и регулировки положения руля.
Очень важно следить за тем, чтобы не пережать и не повредить провода при установке панелей. Проверьте, чтобы они не мешали движению деталей и механизмов.
Перед окончательной сборкой обязательно еще раз проверьте работу системы старт-стоп и правильность подключения всех разъемов.
После установки панелей на штатные места можно приступать к завершающим работам по сборке и установке декоративных элементов отделки салона.
Подключите АКБ и проверьте работу еще раз
Перед окончательной сборкой очень важно еще раз убедиться, что система старт-стоп работает корректно. Для этого нужно подключить АКБ и запустить двигатель с помощью кнопки.
Сначала подсоедините кабели АКБ к клеммам, соблюдая полярность. Затем нажмите и удерживайте кнопку старт-стоп — должен заработать стартер.
Как только двигатель запустится, отпустите кнопку — стартер отключится, а двигатель будет продолжать работать. Это значит, что цепь зажигания включилась правильно.
Заглушите двигатель и повторите запуск несколько раз, чтобы убедиться в стабильной работе системы. Обязательно проверьте срабатывание в разных положениях ключа зажигания.
Если при проверках возникнут какие-либо нарекания, необходимо вернуться к проводке и проверить надежность соединений и контактов.
Когда полностью удостоверитесь в работоспособности системы старт-стоп, можно приступать к завершающему этапу — сборке и установке всех деталей отделки салона.
Заизолируйте все соединения
После окончательной проверки работоспособности системы старт-стоп, перед сборкой всех элементов, очень важно правильно заизолировать все электрические соединения. Это позволит избежать коротких замыканий и обеспечит долговечную безопасную работу.
Все оголенные участки проводов, места паек и распаек необходимо тщательно изолировать при помощи термоусадки или изоленты.
Убедитесь, что изоляция ровная, без зазоров. Обратите особое внимание на места соединения проводки с выводами кнопки старт-стоп. Эти контакты должны быть максимально изолированы.
Также уделите внимание изоляции проводов в местах их контакта с острыми кромками или движущимися частями. На этих участках изоляция быстрее всего сотрется или порвется.
Качественная изоляция соединений гарантирует отсутствие коротких замыканий и надежную работу системы старт-стоп на протяжении долгого времени. Это важный этап перед окончательной сборкой.
Установка кнопки старт-стоп в панель приборов ВАЗ 2107 — доступный и простой способ наладить работу зажигания на этой модели автомобиля. Эта процедура позволяет водителю запускать и глушить двигатель, не используя ключ зажигания.
Как установить кнопку старт-стоп на ВАЗ 2107 своими руками
Для начала нужно приобрести саму кнопку старт-стоп. Лучше выбрать качественную и надежную модель, рассчитанную на ток в 10-15 А. Такая кнопка обойдется примерно в 200-300 рублей.
Затем нужно определиться с местом установки. Чаще всего кнопку старт-стоп размещают на панели приборов слева от руля. Сначала нужно аккуратно демонтировать облицовку и найти подходящее место для установки кнопки в панели. Сделать в панели отверстие под кнопку диаметром около 20 мм, закрепить ее и подсоединить провода.

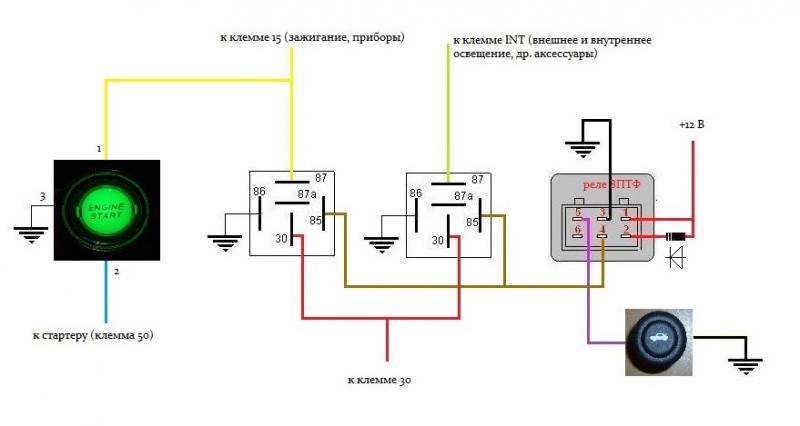

Для подключения потребуются медные провода сечением около 2,5 мм2. Один провод нужно подсоединить к контакту от катушки зажигания, второй — к блоку реле и предохранителей. Третий провод от кнопки подключается к «массе».

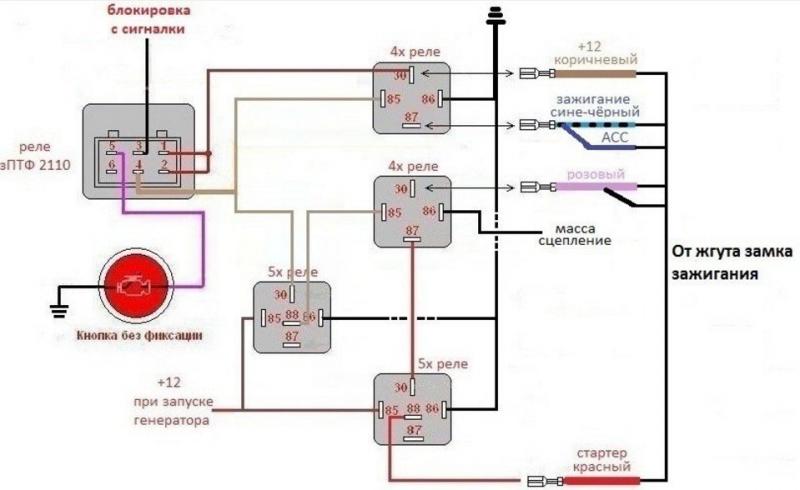

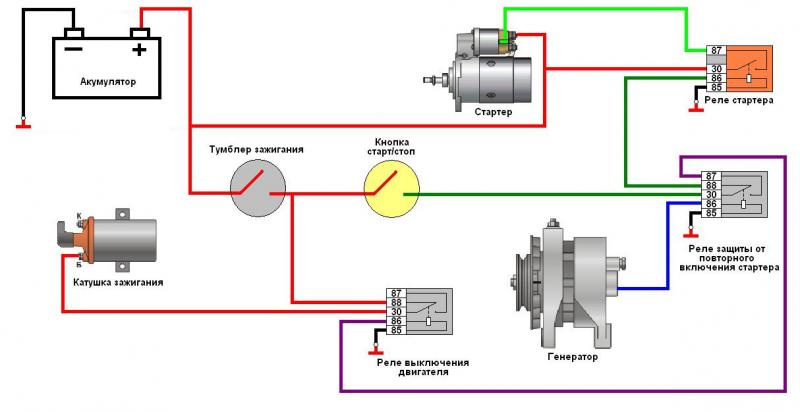

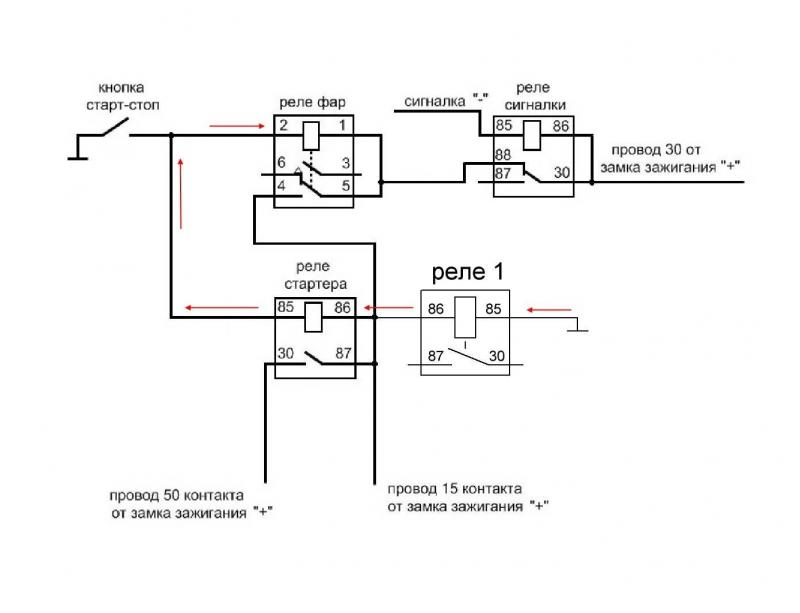

После этого нужно установить дополнительное реле, которое будет срабатывать при нажатии на кнопку. Это реле также монтируется в блок предохранителей и подключается к проводу от кнопки старт-стоп. При нажатии на кнопку реле активируется и пропускает ток на катушку зажигания, запуская двигатель.
Особенности работы старт-стоп на ВАЗ 2107
После установки и подключения можно проверить работу системы. При нажатии кнопки должен запускаться двигатель, а при повторном нажатии — глушиться. На автомобилях ВАЗ нужно учитывать, что кнопка старт-стоп не включает стартер.
Для запуска двигателя нужно предварительно повернуть ключ зажигания в положение «Приборы включены». А затем уже нажимать кнопку старт-стоп, которая подает напряжение на катушку зажигания. Таким образом запускается двигатель. А для глушения достаточно повторно нажать кнопку — подача тока прекратится.
Такая система упрощает запуск двигателя на классике и позволяет экономить замок зажигания. Главное, соблюдать порядок включения приборов и кнопки для запуска. При правильной установке и подключении старт-стоп будет работать исправно и служить долгие годы.
После установки кнопки старт-стоп и подключения всех необходимых проводов очень важно проверить надежность всех соединений. От этого будет зависеть работоспособность и долговечность всей системы.
Проверьте надежность всех соединений
В первую очередь нужно визуально осмотреть все точки подключения. Убедитесь, что провода подсоединены плотно и надежно, используются качественные наконечники. Проверьте, нет ли повреждений изоляции проводов, особенно в местах соединений.
Также убедитесь, что вы выбрали оптимальную длину и сечение проводов. Плохой контакт из-за слишком тонких проводов может привести к перегреву и отказу системы. И наоборот, слишком длинные провода могут влиять на качество сигнала.
Обязательно проверьте качество контакта проводов с клеммами аккумулятора, катушки зажигания и реле. Зачистите клеммы, если нужно, подтяните болтовые соединения. Ненадежный контакт с клеммами — распространенная причина проблем с электрикой.
Проверка с помощью мультиметра
С помощью мультиметра можно точно проверить качество контакта в цепи. Установите режим прозвонки или проверки сопротивления. Поочередно прозванивайте все участки цепи от кнопки до реле и катушки зажигания. Сопротивление должно быть минимальным.
Также измерьте напряжение непосредственно на выходе из кнопки при ее нажатии. Оно должно соответствовать напряжению аккумулятора. Если показания сильно отличаются — возможно, плохой контакт в одном из соединений.
При обнаружении проблемных участков нужно устранить их — подтянуть контакт, заменить провод. Только после этого система старт-стоп будет работать исправно в течение долгого времени.
Тщательная проверка контактов и правильный монтаж — залог надежной работы любой электрической системы в автомобиле. Поэтому уделите время качественной проверке, и ваша система старт-стоп прослужит вам долго, не доставляя проблем.
Запустите двигатель с помощью кнопки старт-стоп
Система старт-стоп на автомобиле ВАЗ 2107 — это отличный способ упростить запуск двигателя и сделать его более комфортным. Реализовать такую систему на классике можно своими руками, воспользовавшись простыми и недорогими комплектующими. Главное преимущество системы старт-стоп в том, что запуск происходит нажатием одной кнопки, без необходимости поворачивать ключ зажигания. Это очень удобно в повседневной эксплуатации авто.
Чтобы сделать кнопку старт-стоп на ВАЗ 2107, понадобятся следующие комплектующие: кнопка запуска с подсветкой, магнитный пускатель, реле, провода, предохранители, выключатель зажигания. Для начала нужно определиться, где будет располагаться сама кнопка. Лучше всего разместить ее на центральной консоли в зоне досягаемости руки водителя. Затем проложить провода от кнопки к блоку реле и далее к пускателю. Пускатель подключается к проводке зажигания, фактически замыкая ее при нажатии на кнопку. Также необходимо подключить отдельную цепь от аккумулятора через предохранитель для питания системы.
После монтажа проводки, установки реле и пускателя, можно приступать к настройке системы. С помощью регулировки реле выставляется задержка включения зажигания после старта двигателя. Это нужно для надежного запуска и предотвращения поломок стартера. Также настраивается длительность работы стартера при прокручивании двигателя. Как правило, достаточно 1-2 секунд. Обязательно нужно следить за напряжением в бортовой сети, чтобы стартер не перегружал аккумулятор.
Преимущества системы старт-стоп очевидны: удобство запуска одним нажатием кнопки, меньший износ выключателя зажигания, возможность дистанционного запуска. Но есть и некоторые недостатки: система требует аккуратного монтажа и настройки, а также периодического техобслуживания. При возникновении неисправностей двигатель может не запуститься. Поэтому, решив установить кнопку старт-стоп на ВАЗ 2107 своими руками, нужно быть готовым уделить время для качественного монтажа и отладки работы.
Отрегулируйте чувствительность кнопки
Установив кнопку старт-стоп на ВАЗ 2107, важно правильно отрегулировать ее чувствительность, чтобы система работала корректно. От этой настройки зависит, насколько легко будет запускаться двигатель автомобиля нажатием кнопки.
Для регулировки чувствительности кнопки старт-стоп потребуется отвертка и мультиметр. Суть настройки заключается в том, чтобы установить нужный порог срабатывания кнопки, при котором будет подаваться команда на включение стартера. Это делается с помощью подстроечного резистора, который входит в цепь кнопки.
Возьмите мультиметр и установите его в режим измерения сопротивления. Затем, нажимая на кнопку разной силой, замеряйте изменение сопротивления. Для начала нужно определить минимальное и максимальное значения. Минимум будет при сильном нажатии, максимум — в состоянии покоя.
Далее, вращая регулировочный резистор отверткой, установите порог срабатывания примерно посередине между минимумом и максимумом. Это оптимальное значение чувствительности, при котором кнопка будет надежно срабатывать при нажатии, но не будет включать стартер случайно.
После установки нужного порога, проверьте систему в действии. Нажимайте на кнопку разной силой, стартер должен включаться только при уверенном нажатии. Также проверьте, что при неработающем двигателе стартер не включается сам при вибрациях.
Правильная регулировка чувствительности кнопки старт-стоп очень важна для надежной работы всей системы на ВАЗ 2107. Стоит уделить этому немного времени, и тогда двигатель будет запускаться легко, а случайные запуски исключены. Это позволит максимально комфортно пользоваться автомобилем с установленной системой старт-стоп.
Прокатайтесь на автомобиле, проверяя работу системы
После того, как система старт-стоп установлена на ВАЗ 2107 и отрегулирована, очень важно провести проверку ее работы в реальных условиях — во время поездки на автомобиле. Это позволит выявить и устранить возможные проблемы, а также убедиться в надежности системы.
Прежде всего, нужно проверить запуск двигателя с помощью кнопки старт-стоп. Для этого сядьте в автомобиль, нажмите на педаль тормоза и нажмите кнопку. Двигатель должен надежно запускаться, при этом не должно быть проворачивания стартера «вхолостую». Если двигатель не запускается с первого раза, возможно, стоит чуть увеличить чувствительность кнопки.
Затем проверьте запуск на холодном двигателе и на прогретом, на стоянке и во время движения. Во всех случаях запуск должен происходить уверенно, без затруднений. Также попробуйте запустить двигатель при разряженном аккумуляторе — стартер должен иметь достаточную мощность.
Во время движения прислушивайтесь к работе двигателя, стартера и реле. Посторонние шумы и вибрации не должны возникать. Обратите внимание, что при нажатии педали газа стартер сразу отключается.
Очень важно проверить работу двигателя на холостых оборотах с включенной передачей. Это позволит убедиться, что двигатель не глохнет при отпускании педали сцепления. Настройте правильную задержку включения зажигания.
Также нужно проверить надежность работы кнопки в различных дорожных ситуациях — на ухабах, ямах, при резких маневрах. Случайный запуск стартера быть не должно.
В целом тестовая поездка поможет выявить все возможные неполадки системы старт-стоп, которые допустимо устранить. После этого можно быть уверенным в надежной работе системы и пользоваться запуском двигателя с помощью кнопки в повседневной эксплуатации ВАЗ 2107.
Наслаждайтесь удобной и надежной системой старт-стоп!
Установив систему старт-стоп на ВАЗ 2107 своими руками, вы сможете в полной мере оценить все преимущества этого усовершенствования. Теперь запуск двигателя возможен простым нажатием кнопки, без лишних манипуляций с ключом зажигания. Это очень удобно в повседневной эксплуатации автомобиля.
Благодаря правильной установке и настройке компонентов системы, можно быть уверенным в ее надежной и безопасной работе. При возникновении каких-либо неполадок, всегда можно оперативно устранить их самостоятельно.
Теперь не нужно тратить время на прогрев двигателя зимой — запустил мотор нажатием кнопки и сразу трогайся. Экономия времени особенно заметна при поездках на короткие расстояния и при частых остановках. Нет необходимости выключать зажигание.
Система старт-стоп позволяет также дистанционно запустить двигатель, что удобно в морозы для прогрева салона. Достаточно иметь при себе дополнительный брелок.
Конечно, стоит периодически проверять работу системы и при необходимости проводить техническое обслуживание. Но эти небольшие затраты времени ничто по сравнению с комфортом при ежедневной эксплуатации автомобиля.
Теперь можно наслаждаться всеми преимуществами системы старт-стоп на ВАЗ 2107 и не беспокоиться о запуске двигателя. А сэкономленное время и силы направить на более приятные дела!
