Как сделать систему старт-стоп на ВАЗ 2107 своими руками: 15 простых способов
Подготовьте необходимые инструменты и материалы
Чтобы сделать систему старт-стоп на ВАЗ 2107 своими руками, в первую очередь нужно подготовить все необходимые инструменты и материалы. Вам потребуются:
- Кнопка старт-стоп
- Реле включения стартера
- Провода для электропроводки
- Предохранители и плавкие вставки
- Диод
- Кусачки, плоскогубцы, отвертка
- Сверло и сверла нужного диаметра
- Монтажная лента и хомуты
Главное — это подобрать подходящую по размерам и дизайну кнопку старт-стоп, которая органично впишется в интерьер ВАЗ 2107. Лучше всего выбрать кнопку с подсветкой, тогда она будет хорошо видна в темноте.
Также приготовьте необходимую по сечению медную проводку с изоляцией, лучше всего взять провод сечением 1-1.5 мм2. Он должен выдерживать нагрузку от стартера. Не экономьте на предохранителях, возьмите надежные плавкие вставки на 60-80 ампер.
И конечно же, не забудьте про инструменты — вам понадобятся хорошие кусачки для резки проводов, отвертка для подключения проводки, сверло нужного диаметра чтобы аккуратно просверлить отверстие под установку кнопки старт-стоп в панели ВАЗ 2107.
Такая предварительная подготовка инструментов и материалов существенно упростит весь последующий процесс установки системы старт-стоп на вашу «классику» и сделает его максимально быстрым и удобным. Теперь можно приступать к следующему этапу — непосредственной установке кнопки и подключению необходимой электропроводки.
Определите место установки кнопки старт-стоп
После того как все необходимые инструменты и материалы подготовлены, можно приступать к следующему этапу — выбору оптимального места для размещения кнопки старт-стоп в салоне ВАЗ 2107. Это очень важный момент, от которого будет зависеть удобство пользования системой.
Лучше всего подойдет центральная часть панели приборов, рядом с рулевой колонкой. Здесь кнопка будет хорошо заметна и доступна для водителя. Можно также поэкспериментировать и выбрать для нее место справа от руля, на торцевой части панели.
Определившись с расположением, нужно демонтировать панель и изучить имеющееся пространство для установки кнопки. Возможно, потребуется слегка модифицировать панель, чтобы кнопка плотно в нее встала. Размер отверстия под кнопку должен быть чуть больше самой кнопки, чтобы она свободно проворачивалась и не заклинивала.
Удостоверьтесь, что выбранное место для кнопки старт-стоп не будет мешать установке других элементов или создавать неудобство при вождении. Система старт-стоп должна быть максимально эргономичной и не отвлекать водителя во время движения.
Потратьте время на тщательный выбор места для кнопки — и вы точно не пожалеете об этом после установки. Правильное расположение сделает использование системы старт-стоп удобным и комфортным.
Демонтируйте обивку в нужном месте
Когда оптимальное место для установки кнопки старт-стоп определено, можно приступать к демонтажу обивки панели в этом месте. Это нужно для того, чтобы обеспечить доступ к элементам кузова и проложить необходимую электропроводку.
Аккуратно открепите обивку вокруг выбранного места, используя плоскогубцы или отвертку. Старайтесь не повредить крепления и саму обивку, чтобы после установки все выглядело аккуратно.
Отогните обивку и тщательно осмотрите место под ней — возможно, потребуется немного подправить выступы кузова или убрать какие-то элементы, мешающие установке. Расчистите пространство под обивкой для беспрепятственного размещения кнопки и прокладки проводов.
Также проверьте наличие и состояние шумоизоляции — при необходимости замените ее на новую, чтобы избежать посторонних шумов после сборки. Убедитесь, что в выбранном месте достаточно пространства для размещения кнопки и комфортной прокладки всех проводов.
После этого можно переходить к следующему шагу — непосредственной разметке и сверлению отверстия под установку кнопки старт-стоп. Аккуратная демонтаж-монтажная подготовка позволит сделать этот процесс максимально простым и быстрым.
Просверлите отверстие под кнопку
После подготовки места под установку кнопки старт-стоп, можно приступать к разметке и сверлению необходимого отверстия в панели приборов ВАЗ 2107. Для начала возьмите кнопку и приложите ее к выбранному месту, используя маркер или карандаш, аккуратно обведите ее контур.
Затем в центре контура отметьте центр будущего отверстия. Возьмите сверло диаметром чуть меньше диаметра кнопки и аккуратно просверлите отверстие по разметке. Старайтесь держать сверло строго перпендикулярно поверхности, чтобы отверстие получилось ровным.
При необходимости можно слегка рассверлить отверстие до нужного диаметра. Примерьте кнопку — она должна свободно проворачиваться в отверстии, но без люфтов. Убедитесь, что габариты кнопки подходят для выбранного места.
Обработайте края отверстия мелкой наждачной бумагой, удалив все заусенцы. Это придаст отверстию аккуратный вид и убережет проводку от повреждений. Пылесосом тщательно очистите салон от металлической стружки после сверления.
Теперь, имея подготовленное отверстие, можно переходить к установке кнопки старт-стоп и подключению необходимой проводки. Соблюдая осторожность при сверлении, вы получите идеально ровное отверстие.
Установите кнопку и закрепите ее
Когда отверстие под кнопку старт-стоп просверлено, можно переходить к установке самой кнопки на место. Для начала протрите поверхности кнопки и места установки чистой ветошью, удалив загрязнения. Это обеспечит хороший контакт и избавит от нежелательных шумов при эксплуатации.
Аккуратно пропустите провода от кнопки через подготовленное отверстие. Вставьте кнопку в отверстие и слегка поверните ее, чтобы зафиксировать. Убедитесь, что кнопка свободно вращается и не болтается в отверстии. При необходимости доработайте отверстие.
Затем возьмите саморезы из комплекта к кнопке и закрепите ее ими. Старайтесь не перетянуть саморезы, чтобы не повредить резьбу или корпус кнопки. Кнопка должна быть надежно прикручена к панели, но свободно проворачиваться и нажиматься.
После установки еще раз проверьте, чтобы кнопка не болталась и не создавала люфтов при нажатии. При необходимости подтяните саморезы или подложите резиновые прокладки. Кнопка должна быть максимально плотно и надежно закреплена в выбранном месте.
Теперь ключевой элемент системы старт-стоп установлен и можно переходить к подключению необходимой проводки от кнопки к другим узлам автомобиля.
Подведите провода к кнопке
После установки кнопки старт-стоп на место можно приступать к прокладке необходимой проводки от кнопки к другим элементам автомобиля. Для начала определите маршрут прокладки проводов в салоне.
Лучше всего будет воспользоваться уже имеющимися жгутами и каналами в панели приборов. Аккуратно проложите провода от кнопки к нужным точкам, фиксируя их пластиковыми хомутами или изолентой.
Старайтесь максимально скрыть проводку, чтобы не нарушать эстетический вид салона. Обязательно предусмотрите небольшой запас проводов, чтобы в дальнейшем при необходимости можно было легко отсоединять или дорабатывать систему.
Основные провода потребуется проложить от кнопки к блоку реле, к блоку предохранителей и непосредственно к аккумулятору автомобиля. При прокладке избегайте острых кромок и источников тепла, чтобы не повредить изоляцию.
Аккуратная и грамотная прокладка проводки станет залогом надежной и долговечной работы всей системы старт-стоп. По окончании монтажа еще раз тщательно проверьте качество всех соединений.
Подсоедините провода к кнопке
Когда вся необходимая проводка подведена к месту установки кнопки старт-стоп, можно приступать к непосредственному подключению проводов. Для начала зачистите концы всех проводов при помощи кусачек или ножа, удалив изоляцию на 5-7 мм.
Используя плоскогубцы, аккуратно скрутите оголенные участки проводов в «косичку» и пропустите их в пазы на задней части корпуса кнопки. Плотно зажмите провода в клеммах кнопки отверткой, убедившись в надежности контакта.
При этом обязательно следите за цветовой маркировкой проводов. К примеру, красный провод должен идти к контакту зажигания, черный — к массе, и так далее. Это позволит избежать ошибок при подключении.
После фиксации проводов в клеммах тщательно изолируйте места соединений изолентой, чтобы исключить замыкания. При необходимости установите дополнительный предохранитель в цепь кнопки.
Правильное подсоединение проводки к кнопке старт-стоп является важной частью всего процесса установки и требует максимальной аккуратности и внимания к деталям.
Установите реле в цепь зажигания
После подключения проводки непосредственно к кнопке старт-стоп, можно переходить к установке вспомогательного реле, которое будет коммутировать цепь зажигания при нажатии на кнопку. Реле рекомендуется разместить в моторном отсеке, чтобы минимизировать длину силовых проводов.
Лучше всего закрепить реле на какой-либо панели рядом с аккумулятором, используя винты или пластиковые хомуты. Убедитесь, что место установки хорошо проветривается и защищено от попадания влаги.
Провода от ключа зажигания автомобиля необходимо отсоединить и подвести к соответствующим контактам установленного реле. Также подключите провод от кнопки старт-стоп и провод питания от аккумулятора через предохранитель.

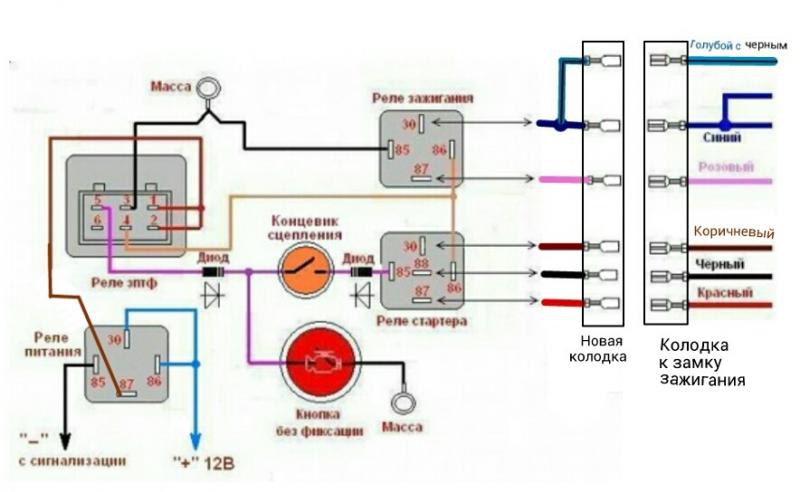

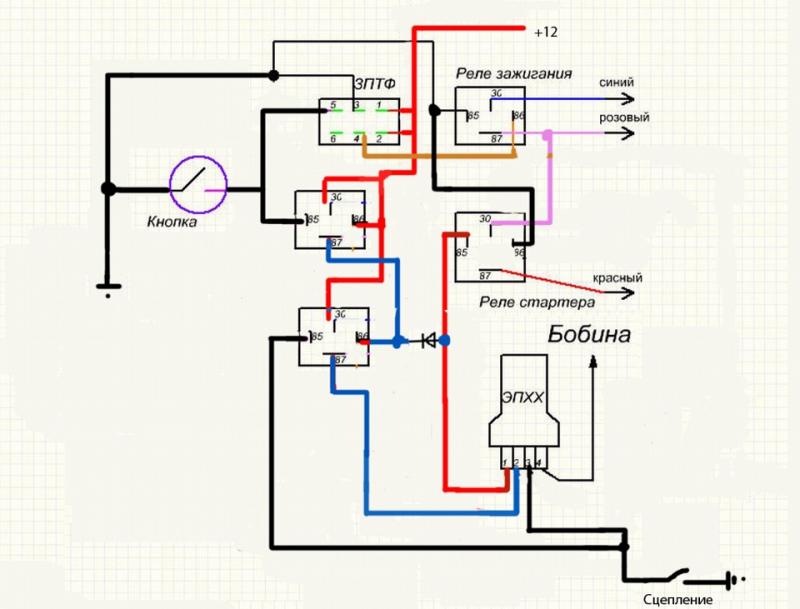

Схема подключения реле должна обеспечивать размыкание цепи зажигания при ненажатой кнопке старт-стоп. Это позволит избежать разряда аккумулятора.
Правильная установка реле в систему позволит существенно упростить коммутацию мощных цепей зажигания и стартера при помощи кнопки.
Подсоединение реле к кнопке и аккумулятору — важный этап при создании системы старт-стоп на ВАЗ 2107 своими руками.

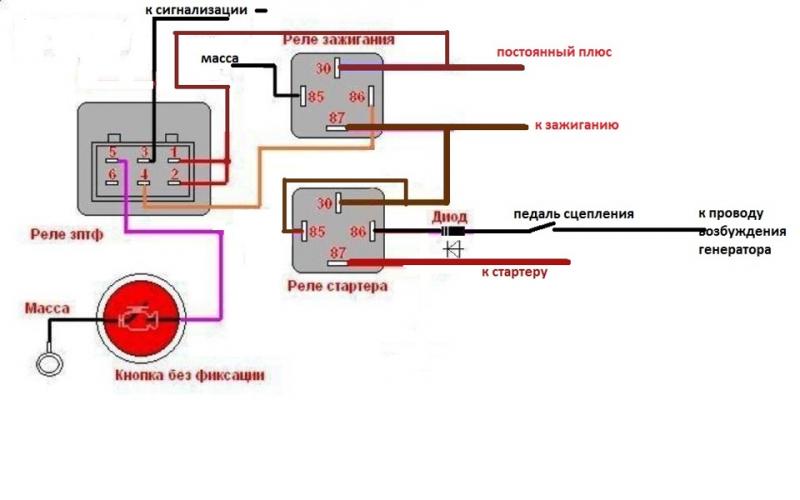

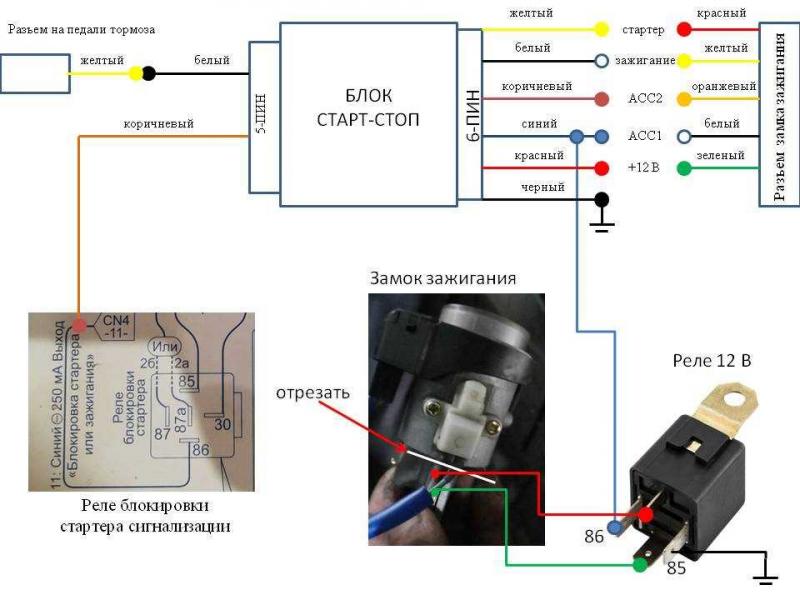

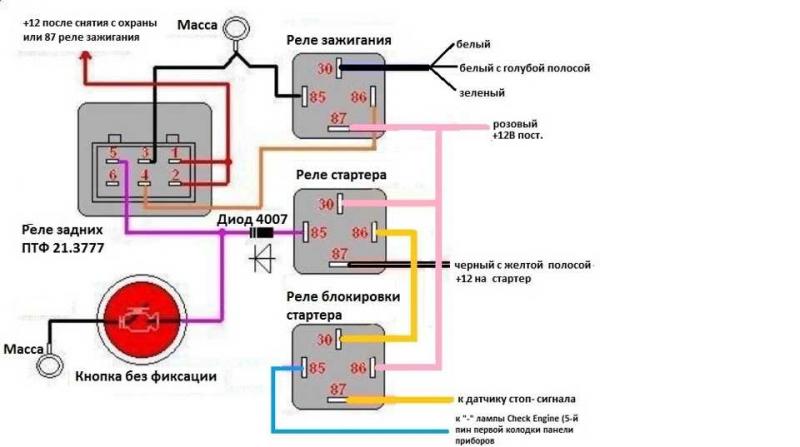

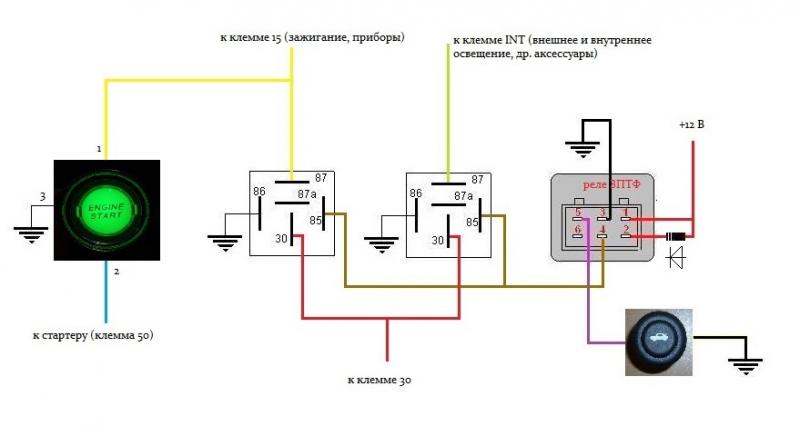

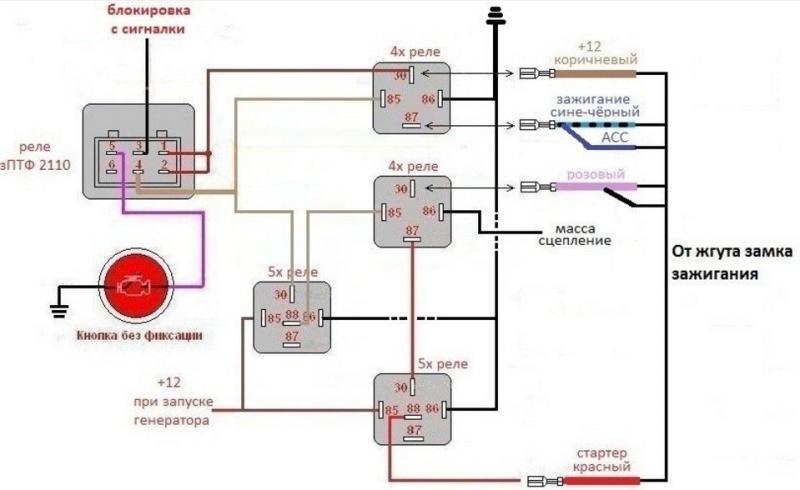

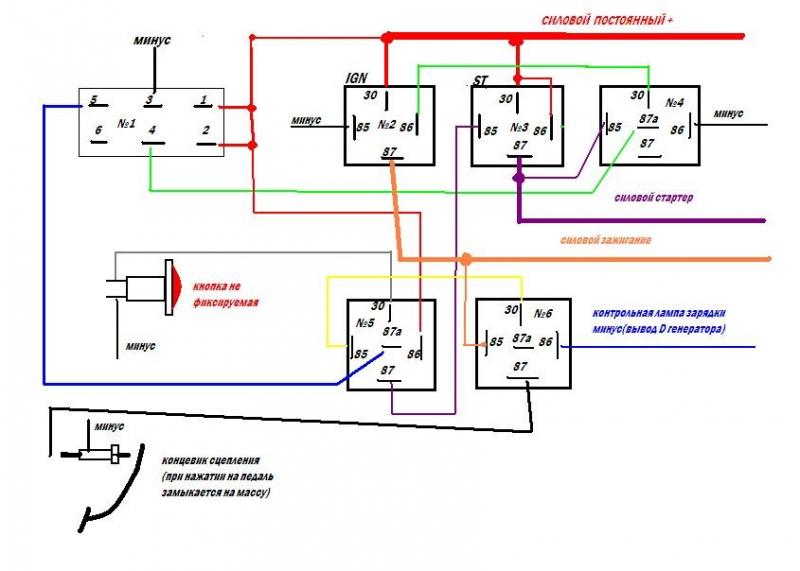

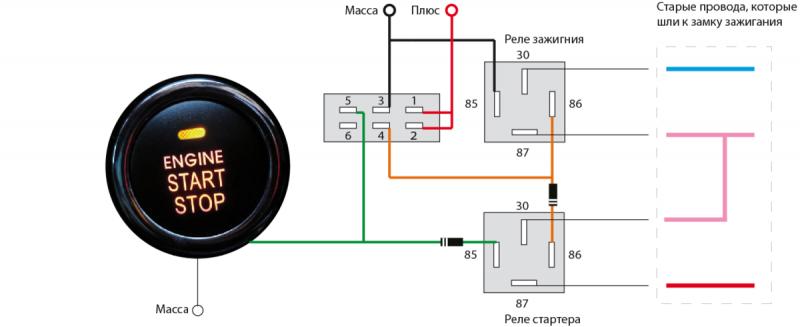

Подсоедините реле к кнопке и аккумулятору

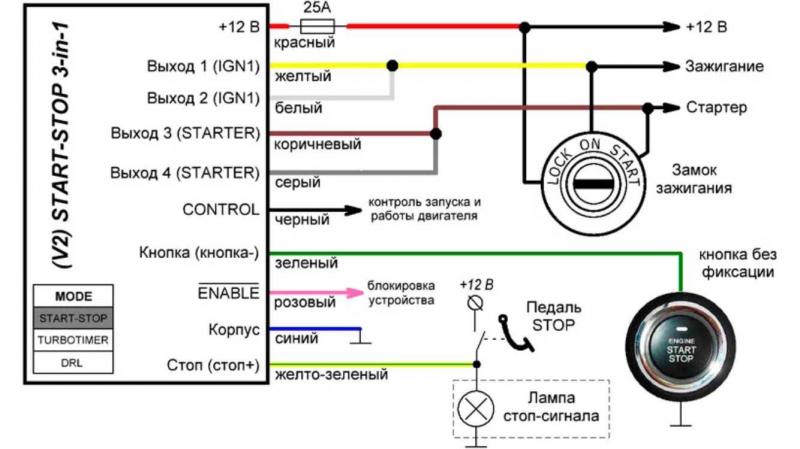

Чтобы создать систему старт-стоп на ВАЗ 2107 своими руками, вам понадобится реле, кнопка, провода и аккумулятор. Вот несколько советов, как все подсоединить:
- Используйте реле с рабочим напряжением 12В, рассчитанное минимум на 20-30А. Это позволит надежно включать стартер при запуске двигателя.
- Установите кнопку в удобном для водителя месте — на руле, приборной панели или центральной консоли.
- Подсоедините один провод от кнопки к +12В от аккумулятора, второй — к управляющему контакту реле.
- Подсоедините толстые провода от батареи напрямую к реле, минуя замок зажигания.
- Установите диод параллельно обмотке реле, чтобы предотвратить появление импульсов самоиндукции при выключении.
При нажатии кнопки ток пойдет на обмотку реле, его контакты замкнутся, запитывая стартер. Реле отсоединит стартер после отпускания кнопки. Такая простая схема позволит дистанционно запускать двигатель на ВАЗ 2107!
Выбирайте качественные компоненты
Чтобы система старт-стоп работала безотказно, используйте:
- Медные провода нужного сечения;
- Реле с высоким коммутируемым током;
- Кнопку с подсветкой и защитой от случайных нажатий.
Не экономьте на компонентах — их качество напрямую влияет на надежность всей схемы. Проверяйте контакты, плотно затягивайте гайки, изолируйте соединения.
Устанавливайте предохранители
Чтобы избежать короткого замыкания, обязательно установите предохранители на линиях питания кнопки и реле. Выбирайте предохранители на 10-15% больше максимального тока потребления. Так схема будет защищена от перегрузок.
Эти простые советы помогут создать надежную и безопасную систему старт-стоп на ВАЗ 2107 своими руками. Используя качественные компоненты и правильную схему, вы сможете комфортно управлять запуском двигателя одной кнопкой!
После того, как вы подсоединили все компоненты системы старт-стоп к автомобилю ВАЗ 2107, важно проверить, что стартер включается при нажатии кнопки. Вот несколько советов, как это сделать правильно.
Проверьте работу стартера при нажатии кнопки
Чтобы убедиться в правильной работе самодельной системы старт-стоп, сделайте следующее:
- Включите зажигание, не заводя двигатель.
- Нажмите кнопку старт-стоп, удерживая ее 2-3 секунды. Должен включиться стартер, и вы услышите его характерный звук.
- Отпустите кнопку. Стартер должен выключиться.
- Повторите проверку несколько раз, чтобы убедиться в стабильной работе.
- Заведите двигатель ключом зажигания как обычно и проверьте запуск по кнопке при работающем двигателе.
Обращайте внимание, чтобы реле и кнопка не перегревались во время проверки — это признак неправильного монтажа. Также убедитесь, что якорь стартера возвращается в исходное положение после включения.
Проверьте надежность контактов
Плохой контакт в проводке может привести к сбоям в работе стартера. Проверьте контакты в следующих местах:
- Между кнопкой и проводом питания от аккумулятора;
- Между кнопкой и управляющим проводом реле;
- В клеммах самого реле;
- Между реле и массой автомобиля.
Подтяните клеммы, зачистите контакты, устраните окисление. Ненадежные соединения могут внезапно прервать работу стартера.
Используйте мультиметр
С помощью цифрового мультиметра можно измерить наличие тока в цепи при нажатии кнопки. Последовательно проверьте:
- Напряжение на кнопке до и после нажатия;
- Напряжение на управляющем проводе реле;
- Сопротивление обмотки реле при включении;
- Напряжение на клеммах стартера.
Такая диагностика поможет найти неисправность или обрыв в проводке системы старт-стоп. Все измерения должны быть в пределах нормы согласно схеме.
Протестировав работу стартера от кнопки в разных режимах, вы можете быть уверены в надежности самодельной системы старт-стоп на ВАЗ 2107. В дальнейшем эксплуатация не доставит проблем!
При установке системы старт-стоп на ВАЗ 2107 важно правильно подключить диод в цепь зажигания. Это позволит избежать возникновения помех и обеспечит стабильную работу двигателя.
Установите диод в цепь зажигания
Диод нужно подключить параллельно обмотке реле, через которое идёт питание на зажигание. Это необходимо по нескольким причинам:
- Диод подавляет импульсы самоиндукции в обмотке реле, которые могут создавать помехи.
- Он выпрямляет напряжение зажигания, защищая другое электрооборудование.
- Предотвращает просадку напряжения в момент включения стартера.
Рекомендуется использовать диод с пробивным напряжением не менее 400В и током не менее 10А. Обычно для этой цели подходит диод типа Д226 или аналоги.
Соблюдайте полярность подключения
Чтобы диод работал корректно, важно верно определить его полярность при монтаже:
- Катод диода (полоска на корпусе) должен быть подключен к проводу от замка зажигания.
- Анод подсоединяется к обмотке реле стартера.
Такая полярность пропускает ток от зажигания через диод, но блокирует обратные импульсы от реле. Проверить правильность можно с помощью мультиметра.
Используйте провода нужного сечения
Для подключения диода используйте медные провода сечением не меньше 2 мм2. Такой провод выдержит проходящий через диод ток и не будет перегреваться. Зачистите контактные поверхности от окислов и затяните крепление.
Правильно установленный диод станет надёжной защитой цепи зажигания и поможет избежать проблем при эксплуатации системы старт-стоп. Ваш ВАЗ 2107 будет уверенно заводиться по кнопке без сбоев!
Компоненты системы должны быть высокого качества и соответствовать техническим требованиям автомобиля. Тогда система старт-стоп прослужит долго, не доставляя хлопот!
При установке системы старт-стоп на ВАЗ 2107 важно правильно подключить диод в цепь зажигания. Рекомендуется подключать его параллельно катушке зажигания. Это позволит избежать возникновения помех при работе системы.
Подключите диод параллельно катушке зажигания
Чтобы подключить диод к катушке зажигания, понадобится:
- Диод типа Д226 или аналоги с напряжением не менее 400В;
- Провода сечением 2 мм2 для подключения;
- Клеммы или пайка для надежного контакта.
Далее необходимо:
- Определить полярность диода и клеммы катушки зажигания;
- Подключить катод диода к отрицательной клемме катушки зажигания;
- Соединить анод диода с положительной клеммой катушки;
- Закрепить диод в устойчивом положении рядом с катушкой.
Такая схема включения обеспечит прохождение тока через катушку зажигания. Диод при этом будет запирать обратные импульсы от системы старт-стоп, не допуская возникновения помех.
Используйте прочные соединения
При монтаже обеспечьте надежный контакт в местах соединения диода:
- Хорошо зачистите провода и контакты от окислов;
- Используйте клеммы или припой для фиксации;
- Заизолируйте места пайки изолентой.
Прочные соединения гарантируют, что контакт не прервется при вибрациях автомобиля. Это важно для бесперебойной работы системы.
Проверьте мультиметром
После монтажа убедитесь с помощью мультиметра, что диод пропускает ток в прямом направлении и блокирует в обратном. Это подтвердит правильность схемы подключения.
Подключив диод к катушке зажигания на ВАЗ 2107 по этим рекомендациям, вы защитите цепь от помех. Система старт-стоп будет работать корректно в любых условиях!
При установке системы старт-стоп на ВАЗ 2107 важно позаботиться о защите цепи от перегрузок. Для этого рекомендуется установить предохранитель в цепь питания реле стартера.
Установите предохранитель в цепь питания реле
Чтобы защитить проводку и компоненты системы старт-стоп, нужно выполнить следующие действия:
- Выбрать плавкий предохранитель рассчитанный на ток потребления реле (как правило 15-20А).
- Определить место установки предохранителя в цепи питания обмотки реле.
- Установить предохранитель в выбранное место, используя специальные клеммы или держатель.
- Подсоединить предохранитель в разрыв цепи между аккумулятором и реле.
Предохранитель защитит проводку в случае короткого замыкания. Он перегорит и разорвет цепь до того, как произойдет серьезное повреждение.
Выбирайте предохранитель правильного номинала
Важно подобрать предохранитель точно по силе тока:
- Слишком слабый перегорит при нормальной работе реле.
- Слишком сильный не сработает при перегрузках.
Ориентируйтесь на максимальный ток потребления реле, указанный в datasheet. Запас по силе тока должен быть 10-15%.
Проверьте надежность контактов
После установки предохранителя убедитесь, что контакты надежно закреплены. Проверьте мультиметром сопротивление в цепи в разных точках.
Правильно установленный предохранитель надежно защитит систему старт-стоп на ВАЗ 2107 от сгорания при возникновении перегрузки. Это позволит избежать дорогостоящего ремонта электрики.
После установки всех компонентов системы старт-стоп на ВАЗ 2107, нужно аккуратно собрать обратно элементы интерьера и обшивку автомобиля. Затем обязательно провести проверку работы системы.
Соберите всё обратно и проверьте работу
Чтобы завершить установку, необходимо:
- Аккуратно разложить и закрепить все снятые панели, обшивку и детали интерьера.
- Подсоединить обратно датчики, разъемы, проверить соединения.
- При необходимости заменить саморезы, клипсы крепления на новые.
- Проложить провода системы старт-стоп так, чтобы они не мешали.
После сборки проверьте:
- Работу всех штатных систем и приборов автомобиля.
- Фиксацию и надежность крепления всех панелей и элементов.
- Работу системы старт-стоп в разных режимах.
При необходимости отрегулируйте
Если при проверке выявлены неполадки:
- Устраните причину: обрыв проводки, плохой контакт, ошибка в схеме.
- Отрегулируйте положение компонентов или проводов, мешающих штатным системам.
- Подтяните ослабленные или скрутите свободно лежащие провода.
Качественная и аккуратная сборка позволит надолго забыть о системе старт-стоп и наслаждаться комфортным запуском двигателя!
Проверяйте периодически
Рекомендуется периодически проверять:
- Надежность контактов проводов системы старт-стоп.
- Состояние изоляции проводов.
- Функционирование системы в разных погодных условиях.
Своевременная проверка и обслуживание гарантируют долгую безотказную работу системы старт-стоп на ВАЗ 2107!
Наслаждайтесь удобной системой старт-стоп!
Использование системы старт-стоп на автомобиле — это очень удобная и полезная функция, которая позволяет заглушить двигатель, не выключая зажигание. Это особенно актуально для таких распространенных отечественных автомобилей, как ВАЗ 2107. Установка системы старт-стоп своими руками на «классике» — отличный способ сделать поездку более комфортной.
Существует несколько эффективных способов сделать кнопку старт-стоп на ВАЗ 2107 в домашних условиях, используя подручные средства.
1. Установка выключателя массы
Самый простой способ — это установить отдельный выключатель, который будет разрывать цепь питания зажигания. Для этого потребуется выключатель, немного проводов и инструменты для подключения. Не забудьте изолировать соединения, чтобы избежать короткого замыкания.
2. Использование кнопки от старого магнитолы
Многие старые магнитолы имели выключатели питания на кнопке. Его можно демонтировать и установить в удобном месте на панели приборов. Таким образом получится оригинальная и дешевая кнопка старт-стоп.
3. Установка грибковой кнопки зажигания
Если заменить штатный замок зажигания на грибковую кнопку, то получится удобно выключать двигатель, не вынимая ключ. Главное правильно ее разместить, чтобы не мешала водителю.
4. Использование кнопки от компьютерной мыши
Оригинальным решением будет использование кнопки от старой компьютерной мыши. Для этого понадобится паяльник, чтобы выпаять ее и подключить в нужное место цепи зажигания.
5. Кнопка из пластилина или пластика
Можно лепить кнопку из пластилина, гипса или пластика прямо на панели приборов, а затем разместить в ней выключатель. Получится эксклюзивная кнопка старт-стоп нестандартной формы.
6. Установка реле
Более сложный, но надежный вариант — использовать электромагнитное реле. Оно будет размыкать цепь зажигания при нажатии на кнопку. Это потребует знаний схемотехники.
7. Использование кнопки от старого телефона
У многих есть старые кнопочные телефоны. Их кнопки можно использовать, выпаяв и творчески разместив на панели автомобиля в качестве кнопки старт-стоп.
8. Конструкция из дерева или пластика
Проявите фантазию и создайте корпус кнопки из деревянной или пластиковой заготовки. Внутри спрячьте выключатель. Это придаст салону уникальный внешний вид.
9. Использование старого выключателя
Практически в каждом доме есть старые, неиспользуемые выключатели. Их можно творчески приспособить, чтобы получилась оригинальная кнопка старт-стоп.
10. Конструкция из гайки и болта
Основательно подойдите к вопросу и сделайте кнопку из металлической гайки и болта. Внутри спрячьте выключатель. Это надежный вариант для автомобиля.
11. Использование тумблера
Для кнопки старт-стоп отлично подойдет тумблер — переключатель с фиксацией положения. Его можно установить в нужном месте и подключить к цепи зажигания.
12. Конструкция из пластиковой бутылки
Не выбрасывайте пластиковые бутылки — из них получится бюджетный пластиковый корпус для кнопки. Разместите там выключатель и соедините провода.
13. Использование кулинарного пистолета
Необычным, но вполне рабочим вариантом будет использование кнопки от кулинарного пистолета для оформления десертов. Для этого понадобится немного усилий по переделке.
14. Конструкция из пробки и шурупа
Пробка от вина в сочетании с металлическим шурупом могут стать основой для оригинальной кнопки старт-стоп. Залейте туда выключатель и творчески декорируйте.
15. Использование кнопки от весов
Если есть старые напольные механические весы, от них можно аккуратно демонтировать кнопку и установить ее на панель приборов автомобиля. Это вариант для любителей винтажа.
Как видите, с помощью простых подручных средств и минимума усилий можно сделать для ВАЗ 2107 очень полезную и стильную кнопку старт-стоп. Не бойтесь экспериментировать и проявлять креатив, воплощая свои идеи. Главное — правильно все подключить и изолировать. Тогда вы сможете в полной мере насладиться удобством системы старт-стоп на своем автомобиле!
