Как сделать нагнетатель воздуха своими руками: 15 полезных советов для автомобилиста
Изучите принцип работы нагнетателя воздуха
Нагнетатель воздуха — это важное устройство в системе питания двигателя, которое позволяет увеличить мощность и динамику автомобиля. Принцип его работы заключается в следующем: нагнетатель с помощью лопастного колеса сжимает воздух, поступающий в цилиндры двигателя. Чем больше воздуха поступает в цилиндры, тем больше топлива можно впрыснуть, а значит, увеличивается мощность и крутящий момент.
Существует несколько типов нагнетателей: механические, турбонагнетатели и компрессоры. Механические приводятся в действие ремнем от коленчатого вала двигателя. Турбонагнетатели используют энергию отработавших газов. Компрессоры приводятся в движение электродвигателем.
По конструкции нагнетатели бывают центробежными и поршневыми. В центробежных воздух засасывается через впускное отверстие в центре колеса и под действием центробежной силы отбрасывается к периферии, сжимаясь. В поршневых нагнетателях воздух сжимается движущимся поршнем в цилиндре.
Таким образом, изучив принцип работы нагнетателя, можно понять, как правильно его выбрать и установить на автомобиль для увеличения мощности двигателя. Это позволит сделать машину более динамичной и приятной в управлении.
Выберите подходящий тип нагнетателя для вашего автомобиля
При выборе нагнетателя воздуха для конкретного автомобиля стоит учитывать несколько факторов. Во-первых, это тип двигателя — бензиновый или дизельный. Для бензиновых двигателей оптимальным решением будет центробежный нагнетатель приводимый от коленвала. Для дизельных подойдет турбонагнетатель, использующий энергию выхлопных газов.
Во-вторых, важно ориентироваться на рабочий объем двигателя. Чем больше литраж, тем производительнее должен быть нагнетатель. Для двигателей 1,6-2,0 литра достаточно нагнетателя производительностью 100-150 л/мин. Для 3-литрового мотора лучше выбрать производительность от 200 л/мин.
В-третьих, стоит учесть крутящий момент. Если требуется значительное увеличение крутящего момента на низких оборотах, лучше подойдет центробежный нагнетатель с изменяемой геометрией лопаток.
В-четвертых, важен тип топливной системы. Для инжекторных двигателей нужен нагнетатель с электронным блоком управления, синхронизированным с работой инжекторов.
И наконец, следует выбрать оптимальный способ привода нагнетателя — механический, электрический или турбинный. После учета всех нюансов можно подобрать идеальный нагнетатель, который позволит значительно увеличить мощность и динамику вашего автомобиля.
Подберите необходимые материалы и инструменты
Чтобы своими руками сделать нагнетатель воздуха для автомобиля, потребуются следующие материалы и инструменты:
— Листовая сталь или алюминий для изготовления корпуса нагнетателя. Оптимальная толщина металла 2-3 мм.
— Подшипники качения для вала нагнетателя. Лучше всего подойдут шариковые радиальные подшипники.
— Ремень привода нагнетателя, рассчитанный на необходимую мощность.
— Лопасти нагнетателя — лучше всего подойдут готовые алюминиевые лопатки от турбокомпрессора.
— Винты, гайки, шайбы, прокладки для крепления деталей. Используйте высокопрочные болты из нержавеющей стали.
— Резиновые уплотнители для обеспечения герметичности корпуса.
— Трубки, патрубки, хомуты для подключения нагнетателя к впускному коллектору.
Для изготовления нагнетателя потребуются следующие инструменты:
— Электрическая дрель, набор сверл.
— Сварочный аппарат для сварки деталей корпуса.
— Набор напильников, надфилей для обработки деталей.
— Набор ключей, отверток для сборки нагнетателя.
— Шлифовальная машинка для полировки лопастей и корпуса.
Подобрав все необходимые материалы заранее и продумав конструкцию, вы сможете более качественно и быстро собрать мощный нагнетатель для форсирования мотора вашего автомобиля.
Разработайте чертеж и схему будущего нагнетателя
Нагнетатель воздуха — это важная деталь, позволяющая увеличить мощность двигателя автомобиля. Самодельный нагнетатель можно изготовить в домашних условиях, что позволит сэкономить на покупке дорогостоящего устройства.
Прежде всего, необходимо разработать подробный чертеж будущего нагнетателя. Это позволит представить конструкцию и продумать все детали. Чертеж должен включать схему расположения всех элементов, а также технические характеристики, такие как размеры, материалы, сечения труб.
Основными компонентами нагнетателя являются корпус, рабочее колесо, вал, подшипники и патрубки. Важно рассчитать оптимальные размеры и форму рабочего колеса — от этого будет зависеть производительность нагнетателя. Также необходимо предусмотреть систему смазки подшипников, чтобы обеспечить бесперебойную работу устройства.
При разработке чертежа следует уделить внимание месту установки нагнетателя и способу его крепления. Чаще всего его монтируют на капоте автомобиля. Необходимо предусмотреть надежный кронштейн для фиксации нагнетателя.
Еще один важный момент — подача воздуха в двигатель. Нужно спроектировать систему воздуховодов оптимальной формы и размера, чтобы минимизировать потери давления. Воздуховоды должны выдерживать высокое давление и иметь герметичные соединения.
Помимо чертежа, полезно также выполнить объемную 3D-модель будущего нагнетателя. Это позволит наглядно представить конструкцию и заранее выявить возможные ошибки. 3D-модель можно легко преобразовать в рабочие чертежи для изготовления деталей.
Таким образом, тщательно проработанный чертеж сделает процесс создания самодельного нагнетателя воздуха для автомобиля гораздо проще. Следуя разработанной схеме, можно будет пошагово воплотить задуманную конструкцию в жизнь.
Определите оптимальное место для установки нагнетателя
После того как чертеж нагнетателя готов, следующий важный шаг — выбор места для его установки. От правильного расположения нагнетателя будет зависеть эффективность подачи воздуха в двигатель.
Оптимальным вариантом считается установка нагнетателя непосредственно на двигатель, максимально близко к впускному коллектору. Это позволит подавать сжатый воздух по кратчайшему пути, избегая потерь давления. Однако такое расположение затруднит доступ к нагнетателю для обслуживания.
Поэтому чаще всего нагнетатель монтируют с внешней стороны двигателя, на капоте автомобиля. Главное — установить его как можно ближе к впускному коллектору, чтобы воздуховоды были минимальной длины.
Некоторые автолюбители размещают нагнетатель в моторном отсеке, но не на самом двигателе. Это дает хороший доступ для обслуживания, но приводит к бо́льшим потерям давления из-за увеличенной длины воздуховодов.
Помимо расстояния до впускного коллектора, стоит учесть и другие факторы. Например, наличие свободного пространства для установки, возможность закрепления кронштейнов, удобство доступа. Нагнетатель нельзя размещать вблизи сильно нагревающихся узлов двигателя.
Также важно обеспечить хороший доступ воздуха к впускному патрубку нагнетателя. Для этого часто делают специальные воздухозаборники, направляющие поток внешнего воздуха.
Итак, проанализировав все требования и особенности конструкции автомобиля, можно оптимально выбрать место для установки нагнетателя.
Нагнетатель воздуха — это важное устройство в системе питания двигателя, позволяющее увеличить давление воздуха, поступающего в цилиндры. Сегодня мы рассмотрим, как можно изготовить простой, но эффективный самодельный нагнетатель воздуха для автомобиля своими руками всего за несколько часов.
Для начала определимся с местом установки. Лучше всего разместить электрический нагнетатель воздуха между воздушным фильтром и дроссельной заслонкой — это позволит равномерно увеличить давление по всем цилиндрам. Не забудьте усилить крепления, чтобы выдерживать возросшую вибрацию.
В качестве привода нам posлужит мощный автомобильный стартер. Разберите его и удалите ненужные детали, оставив только якорь с обмотками. Это и будет электродвигатель нашего нагнетателя воздуха для автомобиля своими руками.
Дальше возьмите небольшой блок цилиндров от поршневого компрессора и присоедините его к валу якоря при помощи муфты. Установите прочный корпус, фильтры, трубки — и ваш механический нагнетатель воздуха для автомобиля готов!
Теперь подключаем питание напрямую от аккумулятора, устанавливаем датчик давления и регулятор для автоматического включения. Не забудьте об усиленном радиаторе охлаждения и масляном фильтре.
В результате мы получили бюджетный, но мощный нагнетатель воздуха, который придаст дополнительную мощность вашему двигателю. С этим ручным нагнетателем воздуха на капоте вы всегда сможете раскрутить мотор на старте или обгоне. А стоимость всех деталей не превысит 2-3 тысячи рублей. Так что если вас не пугает небольшая самостоятельная работа, то это отличный способ форсировать мотор!
Соберите корпус нагнетателя
После того как мы подготовили все детали — двигатель, компрессор и соединительные элементы, — пришло время собрать их в единый агрегат. Для этого нам потребуется прочный металлический корпус, который выдержит все нагрузки работающего нагнетателя воздуха.
Лучше всего использовать сталь толщиной не менее 2-3 мм. Можно взять готовый корпус от старого компрессора или сварить самим из листового металла. Форма корпуса не принципиальна, главное — чтобы он имел достаточную жесткость и крепежные отверстия для установки всех элементов.
Соедините двигатель и компрессор при помощи муфты, убедившись в соосности валов. Закрепите их внутри корпуса с помощью болтов через резиновые виброопоры. Установите фильтры, трубопроводы, датчики давления. Не забудьте о жидкостном охлаждении и принудительной вентиляции.
После сборки тщательно проверьте герметичность всех соединений, в особенности в местах прохождения вала. При необходимости установите сальники или уплотнительные манжеты. Герметичность очень важна для эффективной работы механического нагнетателя воздуха для автомобиля.
Теперь наш самодельный агрегат готов к установке на автомобиль. С таким мощным нагнетателем воздуха вы сможете значительно форсировать двигатель и улучшить динамику разгона. А стоимость всех деталей вряд ли превысит 5000 рублей — это в 10 раз дешевле покупного аналога. Так что если вы любите возиться с техникой, то изготовление самодельного нагнетателя — отличный проект для уикенда!
Установите лопасти и приводной механизм
После сборки корпуса и установки двигателя с компрессором приступаем к следующему этапу изготовления нагнетателя воздуха — монтажу лопастного колеса и привода.

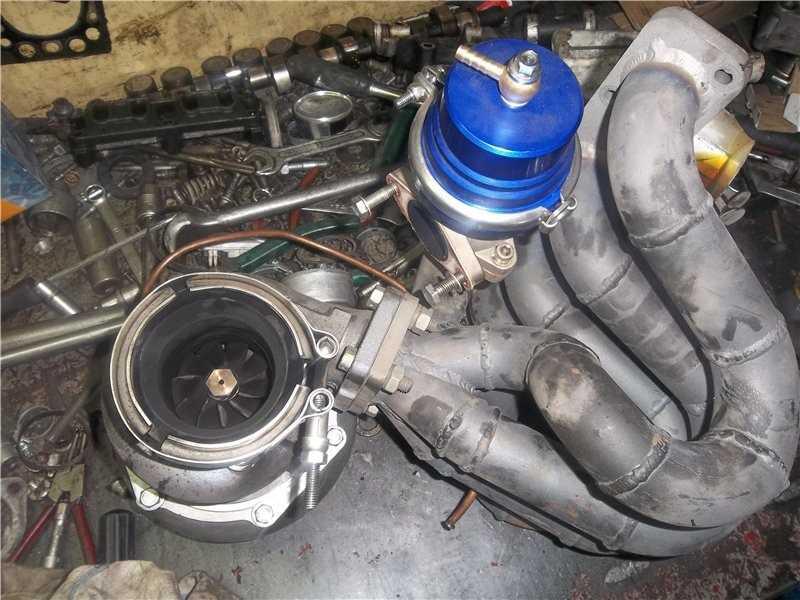

В качестве лопастного колеса лучше всего использовать радиальную турбину от старого турбокомпрессора. Она обеспечит высокую производительность и КПД. Другой вариант — самостоятельно выточить лопасти из алюминиевого сплава или текстолита.
Для привода турбины используем зубчатую передачу. Устанавливаем шестерню на вал электродвигателя, а ведущее колесо — на вал турбины. Подбираем передаточное число исходя из частоты вращения и крутящего момента.
Вместо зубчатой передачи можно использовать привод от ремня или цепи, главное обеспечить надежную фиксацию и отсутствие проскальзывания. Также важно точно выставить зазор между лопастями турбины и корпусом — он должен быть минимальным.
После установки привода собираем крыльчатку в сборе и аккуратно закрепляем её внутри корпуса при помощи подшипников. Убеждаемся в свободном вращении и отсутствии задеваний. На этом конструктивная часть нашего самодельного нагнетателя воздуха завершена.
Поздравляю, теперь у вас есть собственный мощный механический нагнетатель, способный значительно увеличить давление на впуске! Осталось только установить его на автомобиль и наслаждаться приростом мощности и динамики. А суммарные затраты едва ли превысят 15 тысяч рублей — это в разы меньше, чем стоимость покупного аналога. Так что смело беритесь за изготовление нагнетателя воздуха своими руками!
Проверьте герметичность соединений
После сборки механической части нагнетателя воздуха очень важно тщательно проверить герметичность всех соединений и уплотнений. Даже небольшая утечка может существенно снизить эффективность работы нагнетателя.
В первую очередь обратите внимание на место прохода вала из корпуса наружу. Здесь обязательно должны быть установлены сальниковые уплотнения или манжеты. Проверьте их состояние, при необходимости замените.
Также тщательно осмотрите все резьбовые соединения, фланцевые разъемы, сварные швы. Убедитесь, что болты затянуты с необходимым усилием, прокладки и уплотнители установлены правильно. Небрежная сборка — распространенная причина утечек.
Хорошо промажьте мыльным раствором все критичные места и включите нагнетатель. Если где-то появятся пузыри — значит там есть негерметичность. Устраните дефект, заменив прокладку, подтянув крепеж или добавив герметик.
При сильной вибрации также могут возникать течи. Проверьте качество виброизоляции компрессора и двигателя. При необходимости увеличьте жесткость крепления или добавьте резиновые амортизаторы.
Герметичность особенно важна для нагнетателей воздуха, работающих под большим давлением. Даже маленькие утечки приведут к падению КПД и производительности. Поэтому уделите время тщательной проверке — и ваш самодельный нагнетатель будет работать как часы!
Подсоедините нагнетатель к воздухозаборнику
После того как мы собрали нагнетатель воздуха и убедились в его работоспособности, можно приступать к установке на автомобиль. Для эффективной работы нагнетателя очень важно правильно выполнить его подключение к системе впуска.

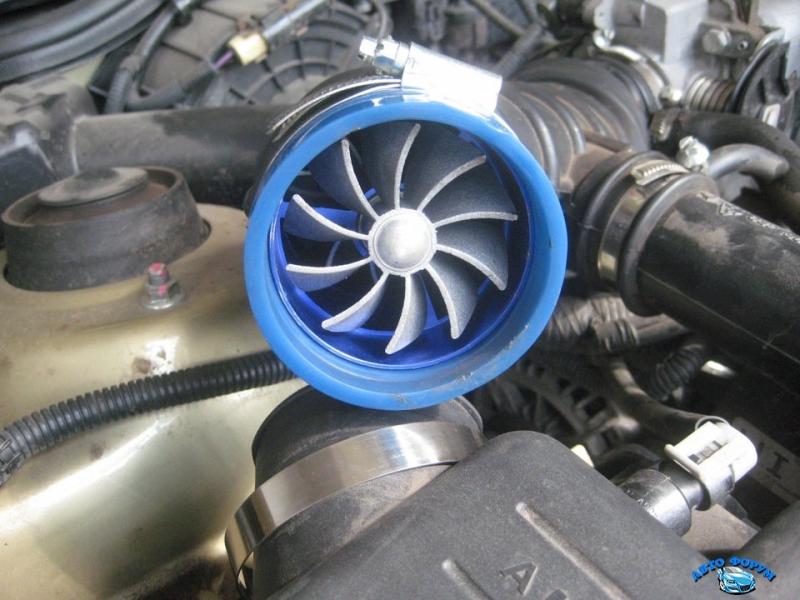

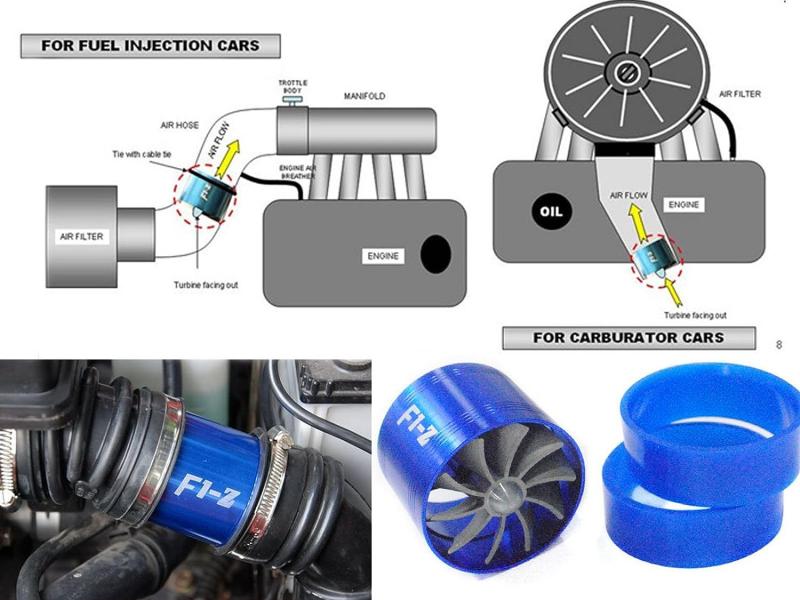

Лучше всего подсоединить нагнетатель между воздушным фильтром и дроссельной заслонкой — таким образом давление будет увеличено равномерно на все цилиндры. Используйте воздуховоды большого сечения.
Подключение нужно выполнять герметично, уплотнив соединения. Также установите обратный клапан, чтобы исключить подсос воздуха в обход нагнетателя на холостом ходу и принудительно прогонять весь поток через него.

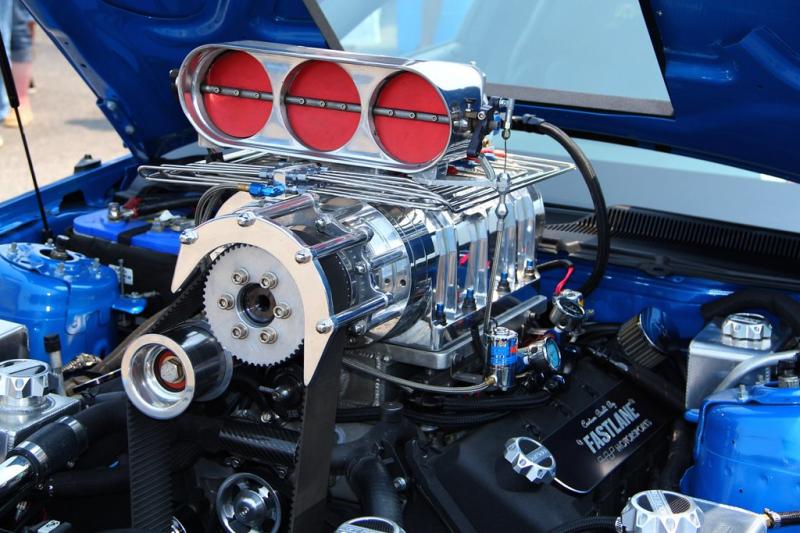

Если устанавливаете механический нагнетатель воздуха, то не забудьте о приводе от двигателя. Лучше использовать клиновидный ремень, регулируя его натяжение для исключения пробуксовки.
После подключения обязательно проверьте систему на утечки воздуха, особенно в местах соединений. Даже небольшие утечки способны значительно снизить эффект от работы самодельного нагнетателя.
С правильно установленным мощным нагнетателем вы сможете ощутить серьезный прирост крутящего момента и динамики разгона вашего автомобиля. Так что смело пробуйте изготовить и подключить нагнетатель воздуха своими руками — результат того стоит!
Установите нагнетатель на автомобиль
Когда сборка и тестирование нагнетателя воздуха завершены, можно приступать к его монтажу на автомобиль. Правильная установка нагнетателя — залог его эффективной работы, так что уделите этому особое внимание.
Лучше всего разместить нагнетатель в моторном отсеке, нарамостив на кронштейны к капоту или блоку двигателя. Убедитесь, что он не мешает другим узлам. Виброизолируйте крепления резиновыми прокладками.
Если это механический нагнетатель воздуха, подключите приводной ремень от коленвала или распредвала. Отрегулируйте натяжение, исключив пробуксовку. Также не забудьте обеспечить охлаждение и слив масла.
Подсоедините воздуховоды, убедившись в герметичности соединений. Установите датчики давления и температуры для контроля работы. Подключите блок управления нагнетателем.
После монтажа обязательно проверьте работу на холостом ходу и при разгоне. Отрегулируйте давление, при необходимости откорректируйте приводную передачу.
С установленным самодельным нагнетателем воздуха вы сможете ощутить прирост мощности и крутящего момента двигателя. А расходы на изготовление окупятся сторицей экономией топлива за счет форсирования мотора. Так что смело беритесь за этот полезный проект!
Подключите нагнетатель к электросистеме авто

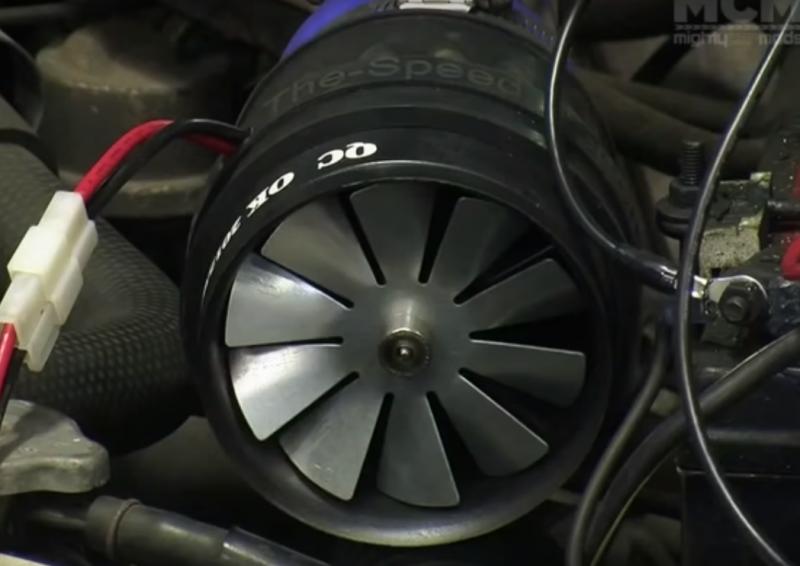

Если вы изготовили электрический нагнетатель воздуха, важно правильно выполнить его подключение к электросистеме автомобиля. От этого будет зависеть надежность работы устройства.
Лучше всего подводить питание напрямую от аккумулятора, минуя замок зажигания. Для этого используйте провод сечением не менее 4 мм2, соответствующий току потребления нагнетателя.
Также потребуется установить дополнительный предохранитель в цепь питания по номинальному току. Иначе возможен перегрев проводки при большой нагрузке.
Обязательно заземлите корпус нагнетателя для исключения опасности удара током. Подключите отрицательную клемму нагнетателя непосредственно к массе аккумулятора.
Для управления работой самодельного нагнетателя воздуха установите датчик давления и электронный блок, который будет включать и выключать электродвигатель автоматически при превышении заданных порогов.
После монтажа проверьте надежность контактов, отсутствие коротких замыканий. Убедитесь, что при работе нагнетателя не сгорает предохранитель и не срабатывает защита аккумулятора.
С правильно подключенным электропитанием ваш нагнетатель будет работать исправно, обеспечивая форсированную подачу воздуха в двигатель. А расходы на комплектующие окупятся с лихвой!
Отрегулируйте производительность нагнетателя
После установки и подключения нагнетателя воздуха на автомобиль необходимо правильно отрегулировать его производительность, чтобы получить максимальный эффект форсирования.
Для механического нагнетателя регулировка производится изменением передаточного отношения привода от двигателя. Увеличьте передаточное число, если необходимо большее давление нагнетания.
Для электрического нагнетателя отрегулируйте обороты электродвигателя с помощью частотного преобразователя. Также можно установить автоматическое управление производительностью.
В любом случае контролируйте давление и температуру на выходе из нагнетателя. Стремитесь к максимальному давлению, которое может выдержать двигатель без детонации.
Оптимально подобрать параметры, тестируя динамику автомобиля. Добивайтесь максимального ускорения и прироста мощности, но без перегрева и вибраций двигателя при разгоне.
Правильная регулировка нагнетателя позволит значительно увеличить мощность и крутящий момент двигателя. Ваш автомобиль с самодельным нагнетателем воздуха будет лететь как ракета! Главное, соблюдайте постепенность во избежание поломок.
Протестируйте работу нагнетателя на холостом ходу
После установки нагнетателя воздуха на автомобиль очень важно провести тестирование его работы на холостых оборотах двигателя перед поездкой.
Запустите двигатель и дайте ему прогреться до рабочей температуры. Затем включите нагнетатель и постепенно увеличивайте его производительность, наблюдая за показаниями датчиков давления и температуры.
Также прислушайтесь к работе двигателя — не должно быть резкого увеличения вибраций, стуков или шума. Это признаки неправильной установки или регулировки нагнетателя.
Обратите внимание, не загорается ли индикатор детонации при включении нагнетателя. Если да — снизьте производительность, чтобы избежать преждевременного износа или поломки двигателя.
Также убедитесь, что при включенном нагнетателе не срабатывает защита и не перегревается двигатель. Иначе нужно улучшить систему охлаждения.
Правильное тестирование поможет выявить и устранить возможные проблемы, а также подобрать оптимальные настройки самодельного нагнетателя воздуха. После этого можно отправляться в дорогу и наслаждаться форсированной мощностью вашего автомобиля!
Наслаждайтесь улучшенной производительностью двигателя!
Поздравляю, вы успешно собрали и установили самодельный нагнетатель воздуха на свой автомобиль! Теперь можно в полной мере насладиться результатами.
Запустите двигатель и выведите его на рабочий режим. Аккуратно включите нагнетатель и почувствуйте, как мотор раскручивается быстрее, а машина ускоряется энергичнее.
Постепенно увеличивайте производительность нагнетателя, наблюдая как растет мощность и крутящий момент. Но будьте аккуратны и не переборщите в первый раз.
Обязательно прислушивайтесь к работе двигателя и следите за показаниями датчиков — не должно быть ни стуков, ни вибраций. Радуйтесь, что ваша машина теперь летает как ракета!
Помните, что правильная регулировка нагнетателя — залог его долгой безотказной работы и безопасной эксплуатации автомобиля. Не перегружайте двигатель.
И главное — получайте истинное удовольствие от вождения форсированного авто! Ведь вы добились этого своим трудом, изготовив нагнетатель воздуха своими руками. Удачи на дороге!
