Как работает камера кругового обзора: все тонкости и нюансы, которые должен знать автолюбитель

Как появилась идея камеры кругового обзора

Камеры кругового обзора — относительно новое изобретение в автомобильной индустрии, но идея создания такой системы зародилась довольно давно. Первые эксперименты с использованием нескольких камер для получения панорамного изображения вокруг автомобиля начали проводить еще в 1990-х годах. Однако технологии того времени не позволяли эффективно реализовать эту идею — не хватало вычислительных мощностей для обработки и сшивки видеопотока с разных камер в режиме реального времени.

Прорыв произошел в середине 2000-х, когда появились более производительные процессоры и усовершенствованные алгоритмы компьютерного зрения. Инженеры одной из японских компаний смогли создать прототип работающей системы кругового обзора и продемонстрировали ее возможности. Идея нашла отклик среди других производителей, и началась активная разработка этой технологии.

Ключевую роль в продвижении камеры кругового обзора сыграл дефицит парковочных мест в городах и рост популярности больших внедорожников и минивэнов. Водителям таких автомобилей требовался лучший обзор пространства вокруг для безопасности и удобства при парковке. Камера кругового обзора идеально решала эту проблему.

Первыми массово внедрить эту технологию на своих автомобилях смогли Lexus и Infiniti в 2007-2008 годах. После этого круговой обзор стал быстро распространяться и теперь доступен даже на машинах эконом-класса. Сегодня это одна из наиболее востребованных «умных» систем в автомобиле, которая существенно облегчает жизнь водителям.

Принцип работы системы кругового обзора

Как работает камера кругового обзора: все тонкости и нюансы, которые должен знать автолюбитель

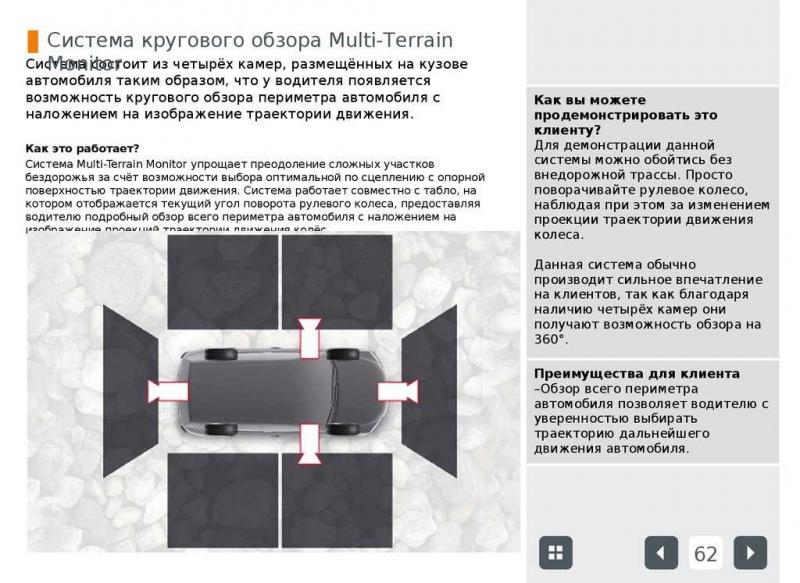

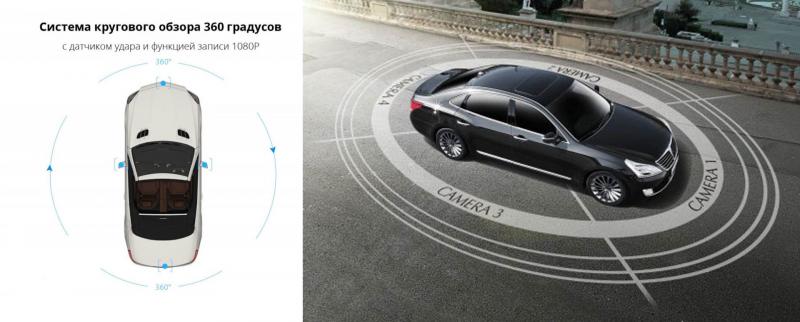

Система кругового обзора состоит из нескольких широкоугольных камер, установленных по периметру автомобиля — спереди, сзади и по бокам. Камеры имеют специально рассчитанные углы обзора так, чтобы в совокупности они охватывали пространство вокруг машины на 360 градусов.

Изображение с камер поступает на центральный процессор, который в режиме реального времени обрабатывает видеопотоки и сшивает их в единую панорамную картинку. Для сшивки используются специальные алгоритмы, которые анализируют изображение с разных ракурсов и находят точки соприкосновения, чтобы корректно соединить отдельные кадры в общую картинку.

Чтобы избежать искажений при сшивке, процессор дополнительно применяет алгоритмы коррекции изображения с разных камер — выравнивает цвета, контраст, компенсирует оптические искажения широкоугольных линз.

Полученное таким образом панорамное изображение выводится на дисплей в салоне автомобиля. Водитель может выбрать разные режимы отображения — например, только передний или задний обзор, верхний вид на 360 градусов и так далее.

Некоторые системы кругового обзора умеют также распознавать и выделять препятствия вокруг машины, например, при парковке. Это позволяет еще больше облегчить маневрирование в ограниченном пространстве.

Таким образом, объединяя информацию сразу с нескольких камер и обрабатывая ее в реальном времени, система кругового обзора дает водителю полную визуальную картину пространства вокруг автомобиля и помогает безопасно управлять им.

Какие камеры используются в системе кругового обзора

Как работает камера кругового обзора: все тонкости и нюансы, которые должен знать автолюбитель

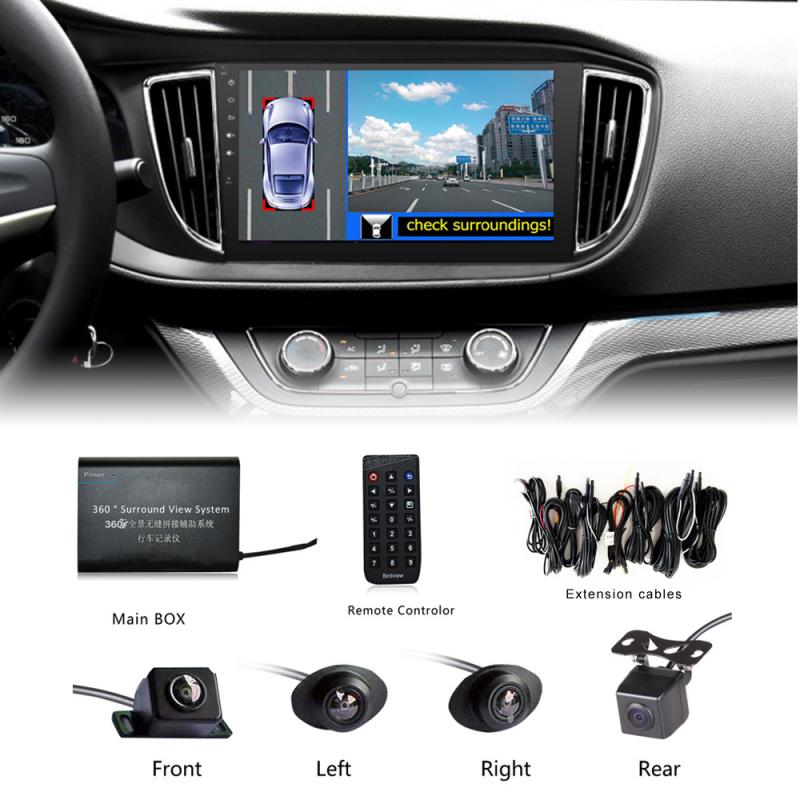

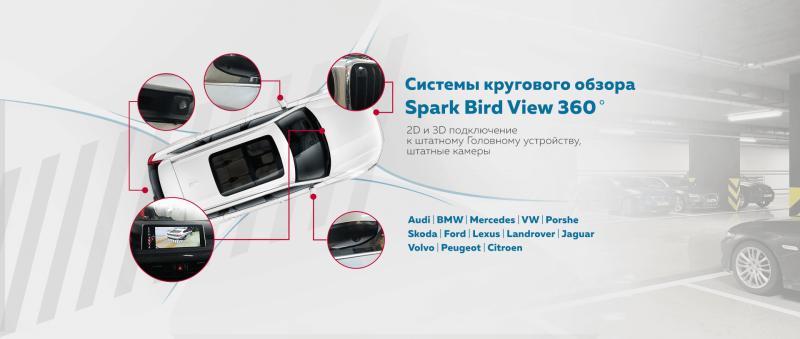

Для создания кругового обзора вокруг автомобиля используются специальные широкоугольные камеры. Их устанавливают в стратегически важных местах:

— Фронтальная камера — размещается в нижней части переднего бампера или решетки радиатора, охватывает зону перед автомобилем.

— Задняя камера — монтируется над номерным знаком, дает обзор пространства позади.

— Две боковые камеры — встраиваются в боковые зеркала, охватывают зоны по сторонам от машины.

— Иногда используется дополнительная камера видимости сверху, которая крепится на крыше.

Камеры имеют угол обзора от 180 до 270 градусов, что позволяет захватить все необходимое пространство вокруг. Чаще всего применяются камеры на КМОП-матрицах, реже — ПЗС-матрицы. Разрешение варьируется от 0,3 до 5 мегапикселей.

Важными характеристиками являются также чувствительность, динамический диапазон, скорость обработки кадров. Камеры должны качественно работать в разных условиях освещенности — как днем, так и ночью.

Для защиты от внешних воздействий камеры помещают в герметичные корпуса, используют защитные стекла. Применяются системы подогрева линз, чтобы избежать запотевания и обмерзания зимой.

Выбор конкретных моделей камер зависит от автопроизводителя, стоимости автомобиля и других факторов. Но в любом случае, это специализированные устройства, оптимизированные для работы в системе кругового обзора.

Как происходит сшивка изображения с разных камер

Чтобы из отдельных изображений с камер создать единую панораму вокруг автомобиля, применяются специальные алгоритмы сшивки. Этот процесс происходит в реальном времени и включает несколько этапов:

1. Поиск общих точек на стыках изображений. Система анализирует соседние кадры и находит участки, где зоны обзора камер пересекаются.

2. Выравнивание изображений. Так как камеры снимают с разных ракурсов, изображения могут отличаться по цвету, контрасту, геометрии. Применяются алгоритмы для их выравнивания.

3. Непосредственно сшивка кадров в общую картинку с учетом найденных точек пересечения. Происходит плавное соединение изображений.

4. Коррекция швов и неровностей в местах стыковки, чтобы сшивка выглядела максимально естественно.

5. В некоторых системах дополнительно применяется сглаживание широкоугольных искажений линз камер, чтобы изображение было более реалистичным.

Вся обработка изображений происходит за доли секунды, что позволяет получить плавную картинку кругового обзора в режиме реального времени при движении автомобиля. Современные алгоритмы сшивки настолько совершенны, что стыки камер практически незаметны для глаза.

Камеры кругового обзора в последнее время стали очень популярными среди автолюбителей. Они позволяют водителю видеть, что происходит вокруг автомобиля, не поворачивая головы. Это особенно удобно при парковке и маневрировании в ограниченном пространстве. Но как именно работают эти камеры и что они показывают на экране автомобиля?

Камера кругового обзора состоит из нескольких отдельных видеокамер, установленных по периметру автомобиля — спереди, сзади и по бокам. Изображение с этих камер поступает на видеопроцессор, который объединяет их в единую панорамную картинку с видом сверху.

Таким образом создается эффект, будто бы вы смотрите на автомобиль с высоты птичьего полета. Это позволяет оценить габариты машины и расстояние до препятствий. Камера кругового обзора обычно активируется автоматически при включении задней передачи или может включаться вручную по желанию водителя.

На экране автомобиля изображение с камеры кругового обзора может выглядеть по-разному в зависимости от модели и настроек. Чаще всего используется вид сверху в виде птичьего полета. Но бывает и другая разметка — с разделением экрана на сегменты под разными ракурсами или отображение только части обзора, например, заднего вида.

Современные системы могут также накладывать на изображение дополнительную графическую информацию. Например, отображать линии траектории движения, метки расстояния или подсвечивать препятствия. Некоторые камеры кругового обзора умеют строить объемную модель пространства вокруг автомобиля, благодаря чему на дисплее можно увидеть трехмерное изображение.

Так что же дает камера кругового обзора автовладельцу? Это дополнительные «глаза», позволяющие видеть зоны вокруг авто, скрытые от прямого обзора. А значит, парковка и маневры становятся намного безопаснее и увереннее. Но все же полагаться только на камеры не стоит — они лишь помощники водителю, а не замена его бдительности.

Камеры кругового обзора в автомобилях работают следующим образом. Вокруг машины устанавливается несколько видеокамер — обычно 4-6 штук. Одна камера спереди, одна сзади и по бокам. Камеры могут быть встроены в корпус автомобиля или выступать наружу.

Изображение с камер поступает на видеопроцессор. С помощью специального программного обеспечения процессор объединяет кадры из разных ракурсов в одно панорамное изображение с видом сверху. Получается эффект виртуальной камеры над автомобилем.

Такой вид сверху позволяет водителю видеть пространство вокруг всего автомобиля целиком, а не только через зеркала заднего вида. Это облегчает парковку и маневрирование, особенно для больших автомобилей.

На дисплее автомобиля изображение с камеры кругового обзора может выглядеть по-разному. Чаще используется классический вид сверху. Но есть и другие режимы — с выделенными сегментами по сторонам машины или отображением только одного ракурса.

Современные камеры умеют распознавать препятствия и подсвечивать их на дисплее. Камера кругового обзора включается автоматически при включении задней передачи или по желанию водителя.

Главное преимущество такой камеры в том, что она позволяет увидеть слепые зоны вокруг автомобиля. Но полностью полагаться только на нее нельзя. Водитель должен комбинировать обзор с камер и прямую видимость.

Какие есть режимы отображения кругового обзора

Как работает камера кругового обзора: все тонкости и нюансы, которые должен знать автолюбитель

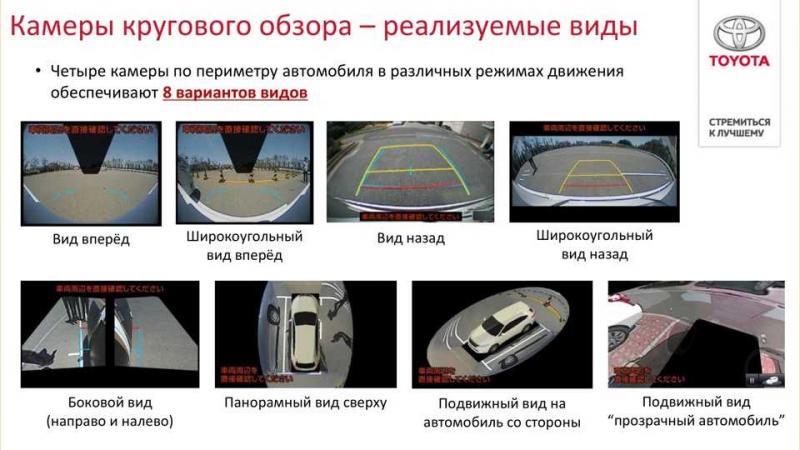

Системы камер кругового обзора в автомобилях могут отображать изображение несколькими способами.

Самый распространенный режим — классический вид сверху. Машина как бы смотрит на себя из космоса. Такой вид дает максимально полное представление о габаритах авто и пространстве вокруг него. Удобно оценивать расстояние до препятствий.

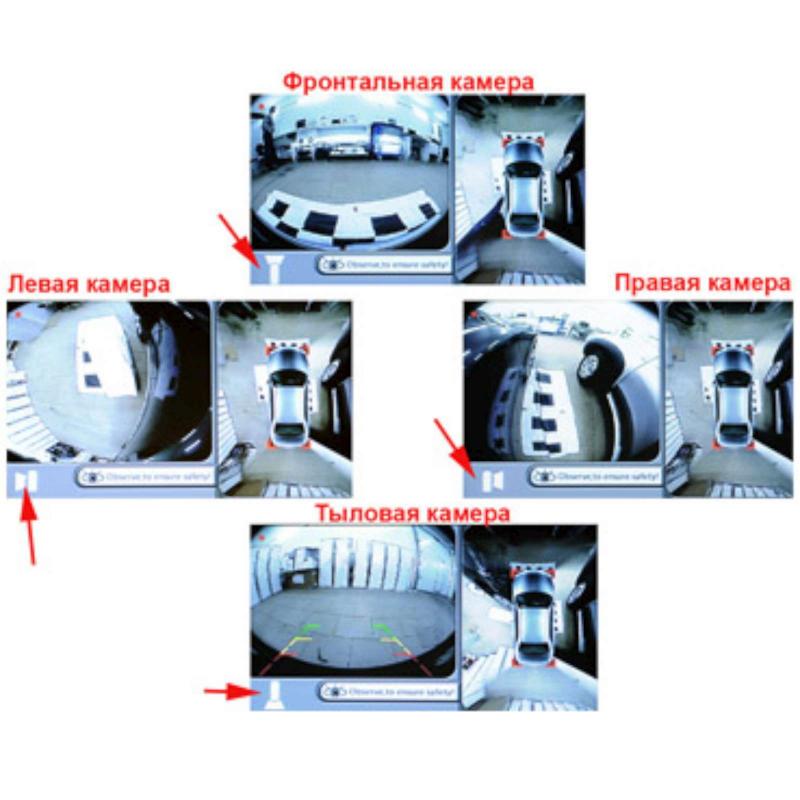

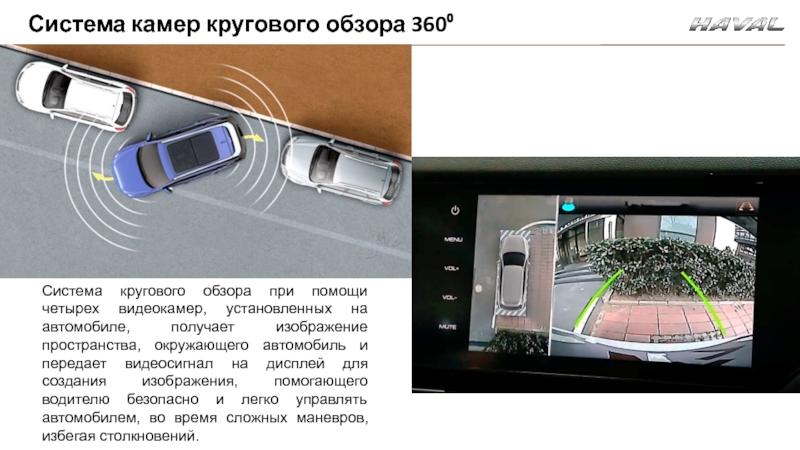

Еще один популярный режим — разделенный экран. Изображение делится на несколько сегментов — по одному на каждую камеру. Водитель видит сразу все ракурсы. Это позволяет контролировать отдельные зоны вокруг машины.

Бывает режим отображения только одной камеры, например заднего вида. Это как обычная парковочная камера, только изображение лучшего качества.

Некоторые производители добавляют специальные режимы для облегчения парковки. Например, отображение траекторий движения при повороте руля или подсветка препятствий.

Совсем футуристические камеры кругового обзора умеют строить 3D модель пространства вокруг авто и показывать объемное изображение на дисплее. Это выглядит как 3D игра.

Так что современные системы предлагают множество режимов отображения. Главное — выбрать подходящий под конкретную ситуацию, чтобы максимально эффективно использовать камеры кругового обзора.

Как система определяет препятствия вокруг автомобиля

Как работает камера кругового обзора: все тонкости и нюансы, которые должен знать автолюбитель

Одна из полезных функций современных камер кругового обзора — это автоматическое определение и подсветка препятствий вокруг автомобиля. Но как именно система распознает, где находятся другие объекты?

Во-первых, камеры кругового обзора используют технологию машинного зрения на базе нейронных сетей. Процессор анализирует изображение с камер и выделяет объекты, отличающиеся от фона.

Во-вторых, некоторые системы дополняют видео данными от датчиков парковки. Датчики определяют расстояние до препятствий и передают эту информацию на экран.

В-третьих, зачастую используются данные о габаритах самого автомобиля. Зная размеры машины, система рассчитывает безопасное расстояние до других объектов.

Когда препятствие определено, процессор отрисовывает вокруг него рамку или подсветку прямо на изображении с камеры. Цвет и форма подсветки может отличаться в зависимости от расстояния и типа объекта.

Благодаря таким технологиям, камеры кругового обзора делают окружающее пространство более наглядным для водителя. Система фактически дополняет реальность, подсвечивая потенциальные препятствия и облегчая маневрирование.

Как работает автоматическая парковка по камере кругового обзора

Современные автомобили могут парковаться полностью самостоятельно без участия водителя. Это становится возможным благодаря интеллектуальным системам на основе камеры кругового обзора и датчиков.

Сначала водитель активирует режим автоматической парковки и выбирает подходящее место. Система сканирует пространство вокруг машины при помощи камер и датчиков, создавая 3D модель.

Затем компьютер рассчитывает траекторию движения таким образом, чтобы безопасно припарковать автомобиль. При этом учитываются все препятствия и габариты машины.

После подтверждения водителем, автомобиль начинает движение — сам управляет рулём, разгоном, торможением. Водитель контролирует процесс, но не трогает педали и руль.

Во время парковки на дисплей выводится изображение с камеры кругового обзора, наглядно показывая положение автомобиля. Система автоматически останавливает машину, когда парковка завершена.

Таким образом, камера кругового обзора в связке с другими датчиками позволяет машине «видеть» пространство и рассчитывать траекторию движения. Автоматическая парковка сильно упрощает этот маневр для водителя и делает его безопасным.

Как можно использовать камеру кругового обзора при движении

Как работает камера кругового обзора: все тонкости и нюансы, которые должен знать автолюбитель

Камеры кругового обзора помогают не только при парковке, но и в движении на автомобиле. Как именно система может облегчить управление в пути?

Во-первых, камера кругового обзора дает возможность контролировать пространство по всему периметру автомобиля. Это позволяет видеть «слепые зоны» — то, что скрыто от прямого обзора водителя.

Например, при перестроении камера покажет, есть ли машины в соседнем ряду. А на поворотах становятся видны объекты, которые закрыты от водителя. Также хорошо видны узкие проезды и обочины.

Во-вторых, камера кругового обзора облегчает маневрирование в плотном потоке. Например, при объезде препятствий или выезде со встречной полосы на развороте. Изображение с камер помогает точно рассчитать траекторию и безопасное расстояние.

В-третьих, система предупреждает о приближающихся объектах — пешеходах, велосипедистах, других автомобилях. Благодаря широкому обзору опасность будет замечена заблаговременно.

Таким образом, даже в движении камера кругового обзора дополняет восприятие водителя и делает управление автомобилем более комфортным и безопасным. Главное — правильно ей пользоваться и не переоценивать возможности системы.

Какие есть ограничения в работе камеры кругового обзора

Как работает камера кругового обзора: все тонкости и нюансы, которые должен знать автолюбитель

Несмотря на все преимущества, у камер кругового обзора в автомобилях есть определенные ограничения, о которых стоит помнить:

1. Камеры имеют небольшое «слепое пятно» под самим автомобилем. Это зона, которая не попадает в обзор. Поэтому надо быть внимательным при наезде на высокие препятствия.

2. Качество изображения ухудшается в плохую погоду — дождь, снег, туман. Камера может некорректно определять препятствия.

3. В темное время суток изображение становится зернистым и теряет четкость. Также могут не отображаться темные объекты.

4. Грязь, иней, снег на камерах влияют на работу системы. Линзы нужно периодически очищать.

5. Камера имеет ограниченный угол обзора. Могут оставаться непросматриваемые «слепые» зоны.

6. Система может неправильно определять объекты, похожие на фон. Например, темные одежду или асфальт.

7. Автоматическая парковка работает только на простых траекториях и может дать сбой в сложных случаях.

Поэтому камера кругового обзора — полезный помощник водителю, но не замена полноценному контролю ситуации. Необходимо сочетать обзор камер и прямую видимость.

Как правильно калибровать и настраивать камеру кругового обзора

Для корректной работы камеры кругового обзора в автомобиле нужна правильная настройка и калибровка. Как это сделать?

Первое — проверить чистоту объективов камер. Любые загрязнения будут ухудшать изображение. Объективы нужно периодически чистить мягкой тканью.

Второе — отрегулировать углы установки камер. Они должны соответствовать заводским параметрам, чтобы обеспечить нужный обзор без искажений. Для этого используются специальные приспособления.

Третье — провести калибровку процессора системы. С помощью диагностического тестера загружаются данные о габаритах автомобиля, устанавливаются параметры изображения.

Четвертое — настроить отображение на дисплее — яркость, контрастность, цвет. Это позволит добиться оптимальной картинки для водителя.

Пятое — проверить работу датчиков и интеграцию с камерами. Датчики должны корректно определять препятствия.

Шестое — обновить программное обеспечение системы камер до последней версии. Это улучшит распознавание объектов и точность.

Правильная калибровка и настройка — залог полноценной работы камеры кругового обзора. Эти процедуры лучше доверить специалистам сервисного центра.

Какие существуют полезные функции камеры кругового обзора

Как работает камера кругового обзора: все тонкости и нюансы, которые должен знать автолюбитель

Современные камеры кругового обзора для автомобилей могут предложить полезный функционал, помимо основного изображения. Рассмотрим несколько примеров:

— Наложение графической информации — линии траектории, подсказки расстояния, выделение препятствий. Это облегчает маневрирование.

— Зуммирование — приближение изображения для лучшей видимости. Помогает оценить ситуацию при парковке.

— 3D режим — объемное отображение пространства вокруг авто. Позволяет «увидеть» объекты, скрытые для камеры.

— Ночной режим — повышение яркости и контрастности в темное время суток. Делает картинку более четкой.

— Автоматическое включение камеры при включении задней передачи, а также при приближении к объектам.

— Интеграция с системой помощи при парковке — автоматический расчет траектории и парковка.

— Запись видео с камер для последующего анализа ситуации.

Такие дополнительные функции расширяют возможности камеры кругового обзора и позволяют использовать ее максимально эффективно.

Какие тенденции развития систем кругового обзора

Как работает камера кругового обзора: все тонкости и нюансы, которые должен знать автолюбитель

Технологии камер кругового обзора для автомобилей активно совершенствуются. Какие интересные инновации нас ожидают в будущем?

— Увеличение разрешения камер до 4K или даже 8K. Это позволит получить максимально четкое и детализированное изображение.

— Расширение угла обзора камер до 360 градусов. Камеры смогут охватывать пространство вокруг авто полностью без «слепых» зон.

— Использование технологий дополненной реальности для наложения полезной информации поверх видео с камер. Например, выделение пешеходов и велосипедистов.

— Интеграция камер кругового обзора с радарами и лидарами для построения полноценной 3D модели окружающего пространства.

— Внедрение искусственного интеллекта для распознавания различных объектов, автоматического зуммирования, отслеживания траекторий движения.

— Беспроводная передача видео на другие устройства — смартфоны, планшеты, очки дополненной реальности.

Благодаря таким новшествам, камеры кругового обзора станут еще более функциональными и превратятся в важный элемент систем автономного вождения автомобилей.

Зачем нужна камера кругового обзора обычному автовладельцу

Камеры кругового обзора сегодня активно внедряются в современные автомобили. Но зачем она нужна обычному водителю, не профессиональному водителю грузовика или автобуса?

Во-первых, камера кругового обзора упрощает парковку. Особенно это актуально для больших и длинных автомобилей — внедорожников, минивэнов, пикапов. Вид сверху позволяет точнее рассчитать размеры и расстояние.

Во-вторых, система помогает заметить пешеходов, детей, животных и другие объекты рядом с авто. Камера видит то, что может быть скрыто от глаз водителя. Это снижает риск наезда.

В-третьих, при перестроении, обгоне, движении задним ходом камера кругового обзора контролирует «слепые» зоны, невидимые в зеркала. Это делает вождение безопаснее.

В-четвертых, система облегчает маневрирование в стесненных условиях — узких проездах, припаркованных машинах. Водитель точно видит габариты своего автомобиля.

Так что даже обычному водителю камера кругового обзора может серьезно помочь, добавив уверенности и безопасности за рулем. Это бюджетная альтернатива дорогим автопилотам.
