Как подобрать идеальную схему для подключения прикуривателя в автомобиле ВАЗ: полезные советы без лишних слов
Подбор прикуривателя с учетом модели автомобиля
Друзья, выбирая прикуриватель для своего железного коня, важно учитывать особенности конкретной модели.
ВАЗы 2105 и 2107 — настоящая классика наших дорог. Эти авто выпускались еще в советские времена, поэтому их электросеть рассчитана на определенную нагрузку. Схемы старых «двушек» довольно простые, но это не значит, что можно воткнуть первый попавшийся прикуриватель.
Например, современные европрикуриватели часто требуют большей мощности. Подключив такой прямо к проводке ВАЗа, рискуем перегрузить цепь и спалить предохранитель. Ребята, не повторяйте моих ошибок!
Лучше выбирать прикуриватель, рассчитанный именно на отечественные авто. У таких устройств подходящее напряжение (12В) и небольшая мощность в пределах 10-15Вт. Этого как раз хватит, чтобы прижечь сигарету или зарядить телефон без перегрузок.
Также важно учесть диаметр прикуривателя. Стандартный ВАЗовский — 15мм. Если купить прикуриватель на 12мм, придется менять и разъем. А если наоборот — есть риск болтания и плохого контакта.
В общем, друзья, советую сначала изучить технические характеристики своего авто, а уже потом выбирать оптимальный вариант прикуривателя. Так можно сэкономить кучу нервов и денег при установке!
Анализ электросети и предохранителей
Приятели, прежде чем приступать к установке прикуривателя в ВАЗ, нужно изучить особенности его электросети. Это поможет подобрать оптимальную схему подключения и не допустить поломок.
В 2105-2107 моделях они рассчитаны на 10-15 ампер. Перегорание чаще всего бывает из-за подключения мощной аудиосистемы. Но и прикуриватель может спровоцировать сгорание предохранителя, если взять модель с большим потреблением тока.
Поэтому, пацаны, лучше сначала проверить исправность цепи и предохранителя. А потом уже выбирать прикуриватель нужной мощности. Можно даже поставить предохранитель помощнее, но тогда возрастает риск перегрева проводки.
Также стоит учесть особенности монтажа. В старых ВАЗах часто использовали провод сечением 1-1.5 мм2. Такой может не выдержать ток более 10 ампер. Поэтому при установке лучше сразу проложить провод потолще с запасом по сечению.
В общем, пацаны, не поленитесь разобраться в электрике своего авто. Это поможет без геморроя подключить прикуриватель и обезопасит вас от неприятных сюрпризов в виде перегоревших проводов и предохранителей. Тогда прикуриватель будет радовать вас долгие годы!
Рекомендации по выбору проводов и разъемов
Ребята, выбирая комплектующие для установки прикуривателя на ВАЗ, стоит уделить особое внимание проводам и разъемам. От их качества и совместимости зависит надежность всей системы.
Для начала определяемся с проводом. Лучше всего подойдет медный провод сечением 2-4 мм2, рассчитанный на ток порядка 15 ампер. Такой выдержит длительную нагрузку от прикуривателя без перегрева.
Обязательно используем провод именно автомобильный, а не бытовой. Он более гибкий и устойчивый к вибрациям и перепадам температур.
Что касается разъема — стандартный ВАЗовский диаметр 15мм. Но сейчас выпускают переходники под 12мм или даже USB. Это расширяет возможности — можно подключить не только прикуриватель, но и зарядку для гаджетов.
При выборе разъема обращаем внимание на материал контактов. Лучше выбрать латунный или медный, чтобы избежать коррозии и потери контакта. И конечно, проверить прочность крепления корпуса разъема.
В общем, друзья, не скупитесь на качественные провода и разъемы — это залог надежной работы вашего прикуривателя на ВАЗе. С таким подходом он прослужит долгие годы без нареканий!

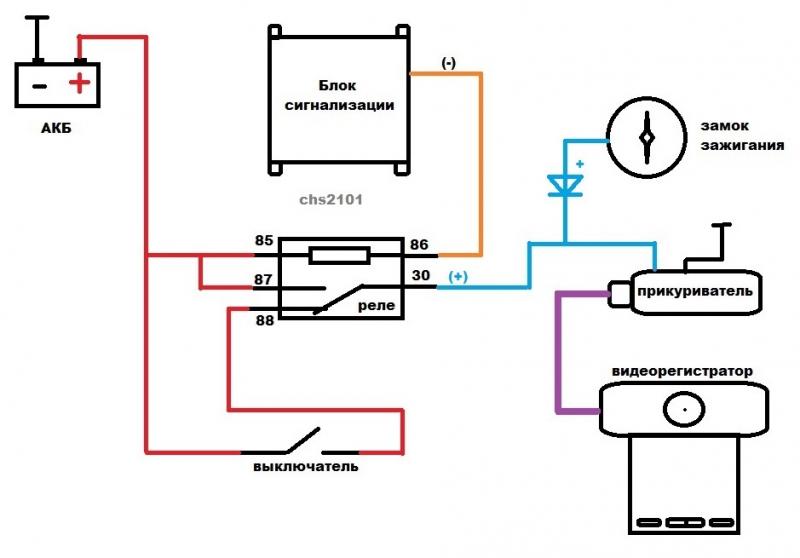

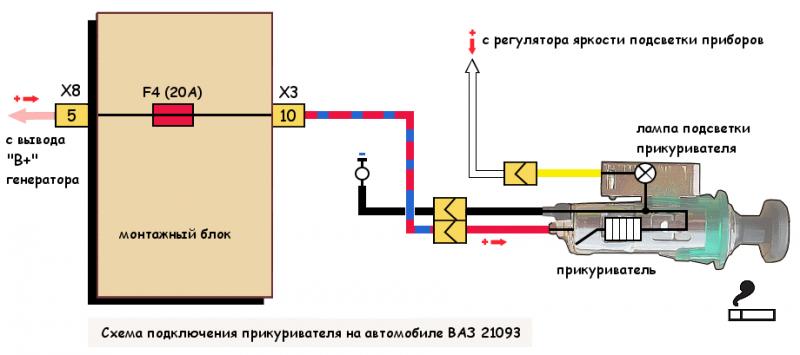

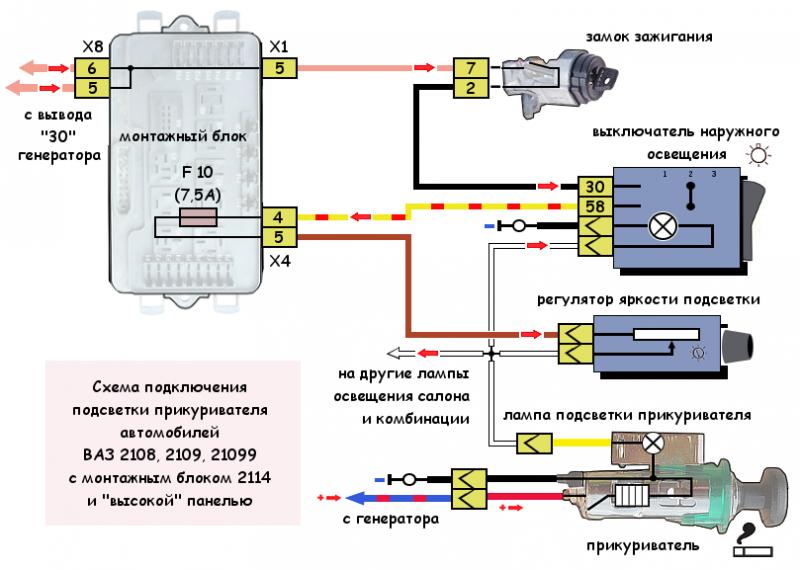

Схемы подключения для ВАЗ 2105 и 2107
Приятели, после выбора оптимального прикуривателя нужно определиться со схемой его подключения в конкретной модели ВАЗа.
В этих авто есть заводская проводка под прикуриватель. Но часто она не работает или проложена неудобно. Поэтому лучше проложить свой провод.
Для 2105 подключаем к клемме 15 замка зажигания. Так прикуриватель будет работать в положениях «включено» и «приборы». Альтернативный вариант — клемма 30, которая всегда под напряжением.
В 2107 можно также использовать 15 клемму. Но есть еще один хороший вариант — разъем на щитке приборов, к которому подходит штатный прикуриватель. Нужно просто аккуратно извлечь заводской прикуриватель и подключиться к освободившимся контактам.
В обоих случаях второй конец провода подсоединяем к массе. Лучше использовать болт крепления какой-нибудь детали, а не просто кусок обшивки.
В общем, ребята, имея представление о схемах, можно легко подобрать оптимальный вариант подключения для конкретной модели. И прикуриватель будет работать исправно.
Особенности установки европрикуривателя
Ребята, многие хотят поставить в свой ВАЗ современный европрикуриватель. Но есть ряд нюансов, о которых стоит знать.
Главное отличие европрикуривателей — увеличенная мощность, до 20-25 ватт. А старые ВАЗы рассчитаны максимум на 15. Поэтому стоит усилить проводку.
Используем провод сечением не меньше 2,5 мм2. Обязательно проверяем надежность контакта с массой. И лучше сразу установить предохранитель помощнее, рассчитанный на 25 ампер.
Также европрикуриватели часто имеют диаметр 12 мм вместо 15. Поэтому придется ставить переходник. Следите за качеством — дешевый переходник быстро протрется и потеряет контакт.
Еще один момент — напряжение. У европрикуривателей оно может доходить до 24 вольт. А стандарт ВАЗа — 12 вольт. Здесь поможет понижающий преобразователь напряжения.
В общем, при желании поставить в ВАЗ европрикуриватель придется немного помудрить с усилением проводки и адаптацией напряжения. Но игра стоит свеч — вы получите мощный и современный прикуриватель!
Пошаговая инструкция подключения к разъему
Ребята, давайте разберем пошагово, как правильно подключить прикуриватель к разъему в ВАЗе. Это поможет избежать ошибок при монтаже.
Итак, алгоритм следующий:
1. Выбираем место установки разъема. Лучше всего на центральной консоли из пластика или под ней. Надо, чтобы был удобный доступ.
2. Аккуратно сверлим отверстие нужного диаметра под разъем. Стараемся не повредить что-нибудь внутри.
3. Подготавливаем провода. Сечение выбираем от 2 мм2, длину с запасом. На концах разделываем изоляцию и обжимаем наконечники.
4. Подсоединяем провода к разъему. Плюс к центральному контакту, минус — к корпусу. Проверяем надежность соединения.
5. Устанавливаем разъем в отверстие и закрепляем.
6. Подключаем провода к источнику питания, соблюдая полярность. Красный — к +12В, черный — к массе.
7. Проверяем работу прикуривателя. Если все ок — изолируем и укладываем провода.
Вот так, друзья! Соблюдая эту инструкцию и схему, вы без проблем подключите прикуриватель к разъему в своем железном коне!
Проверка работоспособности после установки
Пацаны, после того как прикуриватель установлен в ВАЗ, очень важно проверить, что он работает корректно. Это позволит вовремя обнаружить и устранить возможные проблемы.
Вот что нужно сделать:
1. Проверить надежность всех соединений. Шатающийся контакт — распространенная причина неисправности.
2. Убедиться, что при включении зажигания на прикуриватель подается 12 вольт. Если напряжение есть, но прикуриватель не работает — возможно, неисправна спираль.
3. Понаблюдать, не перегревается ли прикуриватель во время работы. Резкий нагрев может означать короткое замыкание или неправильный монтаж.
4. Проверить, установлен ли предохранитель нужного номинала, и не сгорает ли он в процессе.
5. Оценить надежность крепления разъема и качество контакта при подключении прикуривателя.
6. Убедиться, что при вибрации и движении машины контакт не пропадает.
Только если прикуриватель надежно работает в любых условиях — можно считать установку завершенной. Тогда можно курить спокойно!
Варианты скрытой проводки для эстетичного вида
Пацаны, часто хочется, чтобы после установки прикуривателя не торчали видимые провода, портящие эстетику салона.
Самый простой способ — использовать пластиковые каналы, которые крепятся под обшивкой. Провод в них практически незаметен. Главное, выбрать канал подходящего размера.
Можно проложить провода в щелях и пустотах самой обшивки. Например, под панелями, порогами, за бардачком. Хорошо подойдет гибкий автомобильный провод.
Если есть заводская электропроводка, то прикуриватель можно подсоединить к уже имеющимся проводам. Тогда дополнительная проводка не понадобится.
Профессиональный вариант — разделать отверстие в обшивке и заправить туда провод. Это сложнее, но провод станет практически невидимым.
Так что, при желании и аккуратности, можно проложить провода так, что они не будут портить внешний вид салона. Главное — потратить время и постараться!
Решение возможных проблем: отсутствие контакта, перегрев
Братаны, в процессе эксплуатации прикуривателя в ВАЗе могут возникнуть некоторые типовые неполадки.
Распространенная проблема — потеря контакта прикуривателя. Причины могут быть разные: окисление разъема, ненадежные соединения, плохой контакт массы. Чаще всего помогает очистка контактов и подтяжка креплений.
Еще одна характерная поломка — перегрев прикуривателя во время работы. Тут виноваты либо неправильно подобранный предохранитель, либо слишком тонкие провода. Придется поставить предохранитель большего номинала и заменить провода на более толстые.
Бывает, что прикуриватель не работает из-за сгоревшего предохранителя. Причина — короткое замыкание в проводке. Нужно найти место замыкания и устранить, а предохранитель заменить.
В общем, пацаны, чтобы не гадать с поломками, лучше сразу все сделать правильно при установке. Но если возникли неполадки, ищи причину и решай проблему комплексно!
Подбор оптимального предохранителя для надежной работы
Пацаны, выбирая предохранитель для прикуривателя в ВАЗе, важно рассчитать оптимальный номинал. Слишком слабый перегорит, а слишком мощный повысит риск возгорания проводки.
Номинал предохранителя выбираем исходя из мощности прикуривателя. Стандартные прикуриватели ВАЗа рассчитаны на 10-15 ватт. Этого хватит на предохранитель 10-15 ампер.
Если ставите мощный европрикуриватель до 20 ватт, то лучше поставить «предок» на 15-20 ампер, чтобы он не сгорал. Но стоит учесть, что цепь ВАЗа рассчитана на 10-15 ампер максимум.
Поэтому при установке мощного прикуривателя лучше сразу усилить проводку, чтобы не было перегрева. Используйте провод сечением не меньше 2,5 мм2 при предохранителе 20 ампер.
В итоге, правильный расчет номинала предохранителя — это залог долговечной и безопасной работы прикуривателя. Берегите свою тачку и себя, братаны!
Соблюдение мер безопасности при подключении
Братва, устанавливая прикуриватель в ВАЗ, очень важно соблюдать меры безопасности. Это позволит избежать возгораний, удара током и других неприятных последствий.
Во-первых, подключайте прикуриватель только при вынутом ключе зажигания. Работать на «горячей» проводке опасно для жизни!
Во-вторых, обязательно используйте предохранитель нужного номинала. Это защитит от короткого замыкания и перегрузки.
В-третьих, все соединения должны быть надежно изолированы и закреплены. Любое «голое» место может стать причиной замыкания или шока.
В-четвертых, при подключении строго соблюдайте полярность. Перепутав плюс и минус, спалите предохранитель в лучшем случае.
В общем, братва, не ленитесь выполнить работу качественно и ответственно. Ведь речь идет о вашей безопасности! Тогда подключенный прикуриватель будет радовать вас долгие годы.
Учет особенностей конструкции при выборе места установки
Подбирать место для установки прикуривателя в автомобиле ВАЗ лучше всего с учетом конструктивных особенностей конкретной модели. Это поможет сделать монтаж максимально простым и надежным.
Начнем с того, что в классических «копейках» — ВАЗ-2101 и его модификациях — салон довольно тесный. Поэтому здесь важно выбрать такое место, чтобы прикуриватель не мешал водителю и пассажирам. Идеальным вариантом может быть установка в нижней части панели приборов: прикуриватель будет под рукой, но не будет отвлекать внимание во время движения.
В ВАЗ-2105 ситуация немного иная: здесь больше места для творчества. Довольно удобным является вариант установки прикуривателя в подлокотнике водительского сиденья или в центральной консоли.
Еще один популярный «жигуль» — 2107. Здесь стоит обратить внимание на то, что передняя панель несколько наклонена. Поэтому оптимальным решением будет монтаж прикуривателя в нижней части панели, чтобы он был максимально удобен для использования.

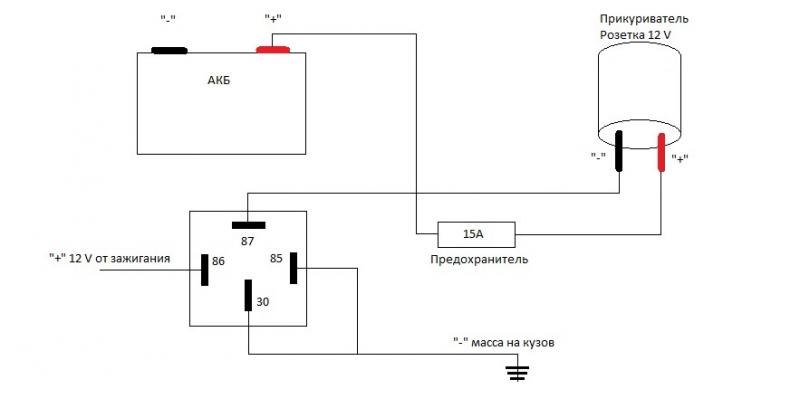

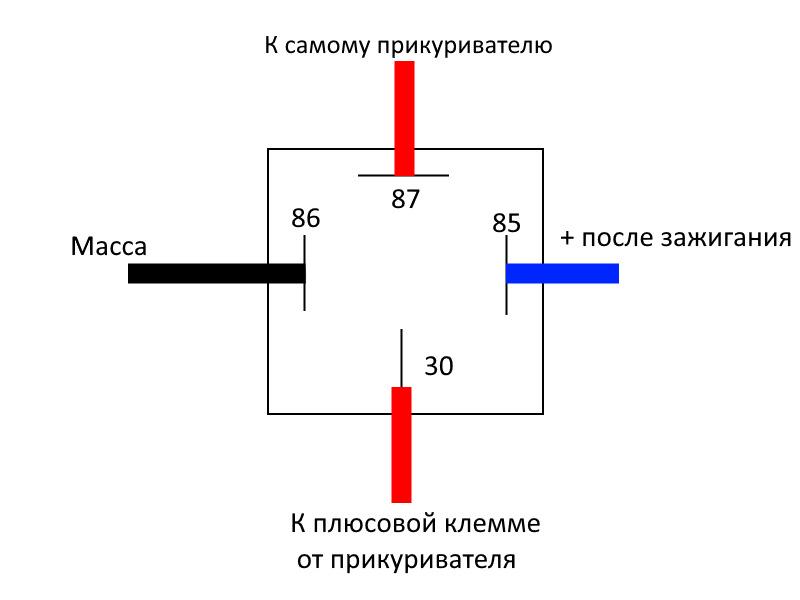

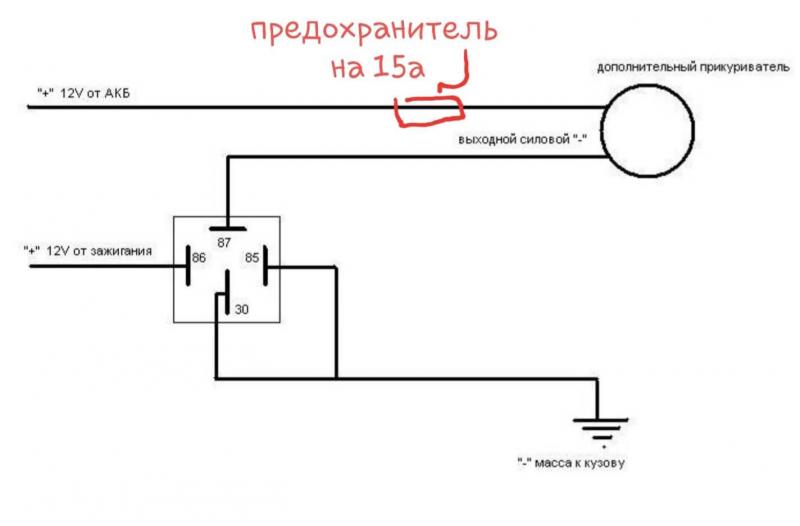

Как правильно спланировать схему подключения
После того как место выбрано, можно приступать к прокладке электрических проводов и непосредственному подключению прикуривателя. Здесь важно все спланировать так, чтобы схема получилась максимально простой и надежной.
Обычно для питания прикуривателя используют два провода: постоянный плюс берут непосредственно от аккумулятора, минус подключают к массе. Такая схема проверена временем и обеспечивает стабильную работу прикуривателя.

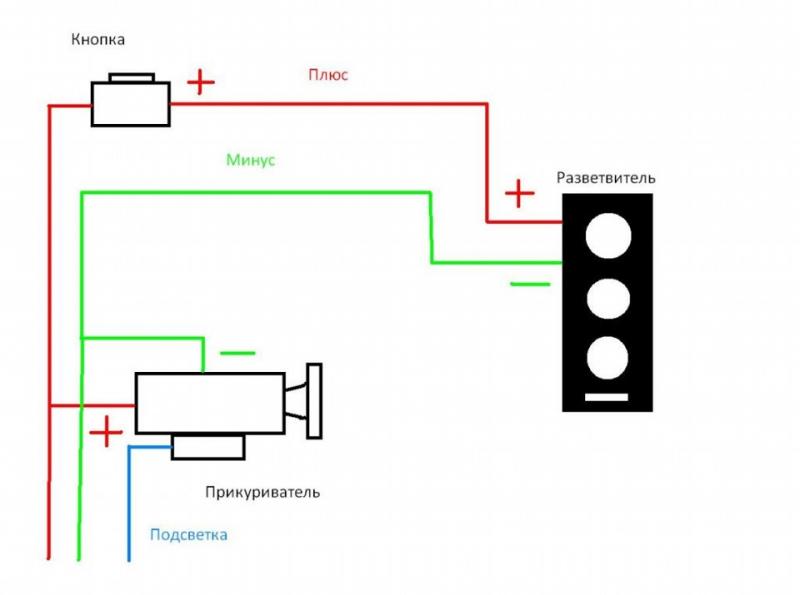

Некоторые автолюбители для удобства выводят провода на дополнительную кнопку, чтобы включать и выключать прикуриватель. Это тоже неплохой вариант, главное правильно его реализовать.
В целом, при правильном подходе установка прикуривателя не вызовет особых сложностей. Главное — это внимательно спланировать все этапы работы, чтобы в итоге получить надежную и эстетичную схему подключения.
Примеры готовых решений для различных моделей ВАЗ
Чтобы лучше представить, как конкретно можно реализовать подключение прикуривателя в разных моделях ВАЗ, давайте рассмотрим несколько примеров.
ВАЗ-2101
В классическом «жигуле» удобным местом для прикуривателя часто выбирают нижнюю часть панели приборов. Здесь можно аккуратно вырезать отверстие под прикуриватель и проложить провода.
Схема подключения стандартная: плюс напрямую от аккумулятора, минус на массу. Для включения удобно использовать кнопку на самом прикуривателе или отдельную кнопку, установленную рядом.
ВАЗ-2105
В «пятерке» хорошим решением может быть размещение прикуривателя в подлокотнике водительского сиденья. Здесь достаточно места, чтобы аккуратно проложить провода.
Схема подключения та же: положительный полюс от аккумулятора, отрицательный на массу. В данном случае удобнее использовать отдельную кнопку включения.
ВАЗ-2107
В «семерке» оптимальным местом для прикуривателя часто считается нижняя часть панели приборов, чтобы он был максимально удобен с учетом ее наклона.
Схема подключения как и в предыдущих случаях: плюс от аккумулятора, минус на массу. Кнопку включения удобно разместить на самом прикуривателе.
Как видно из примеров, схема подключения прикуривателя в автомобилях ВАЗ практически не меняется. Главное — правильно выбрать место установки и аккуратно проложить проводку. Это позволит сделать прикуриватель максимально удобным в использовании.
Рекомендации по выбору качественных комплектующих
Чтобы установка прикуривателя прошла успешно и он прослужил долго, важно использовать качественные комплектующие.
Прикуриватель
Сам прикуриватель лучше покупать проверенных брендов, например, Blade,Аutosignal или Neoline. Это гарантирует надежность и долговечность. Обратите внимание на материал корпуса — металл лучше пластика. Также важен диапазон напряжений для работы.
Провода
Для подключения лучше использовать медные провода сечением не менее 2,5 мм2. Такая толщина обеспечит минимальное падение напряжения. Выбирайте провода предназначенные специально для автомобилей — они более гибкие и надежные.
Предохранители
Обязательно установите предохранитель в цепь питания прикуривателя. Он защитит электропроводку от короткого замыкания. Сила тока предохранителя должна быть чуть выше, чем потребление самого прикуривателя.
Кнопка включения
Если планируется установка отдельной кнопки включения, выбирайте модели от проверенных производителей. Обратите внимание на допустимый ток. Желательно чтобы кнопка имела подсветку для удобства использования в темное время суток.
Подбирая комплектующие по этим рекомендациям, можно быть уверенным в надежной и долговечной работе системы. Качественные материалы — залог долгой и безопасной эксплуатации прикуривателя в автомобиле.
Полезные советы для комфортной эксплуатации после установки
После того, как прикуриватель установлен в автомобиле ВАЗ, можно дать несколько советов, чтобы обеспечить его долгую и комфортную эксплуатацию.
Следите за чистотой прикуривателя
Не допускайте сильных загрязнений — это может привести к неправильной работе. Периодически протирайте прикуриватель влажной салфеткой, особенно контакты. Это позволит избежать коротких замыканий и обеспечит стабильный контакт.
Соблюдайте правила эксплуатации
Не оставляйте прикуриватель включенным на долгое время без необходимости. Это может привести к перегреву. Также не включайте его, если в гнезде нет ничего — это сократит срок службы контактов.
Следите за предохранителями
Время от времени проверяйте целостность предохранителя в цепи питания прикуривателя. Если предохранитель перегорел — замените его. Это избавит от неисправностей.
Признаки, требующие внимания
Если прикуриватель перестал работать, проверьте контакты и предохранитель. Также обратите внимание на проводку — возможно, провод оборвался или окислился контакт. Не забудьте проверить аккумулятор.
Придерживаясь этих несложных правил, прикуриватель прослужит долго и не подведет вас в самый неподходящий момент. Пользуйтесь им с удовольствием!
