Как подключить камеру заднего вида к зеркалу автомобиля: инструкция в 15 шагов

Выбор подходящей камеры заднего вида

При выборе камеры заднего вида для установки в зеркало автомобиля стоит обратить внимание на несколько ключевых параметров. Во-первых, это разрешение камеры. Чем оно выше, тем четче и детальнее будет изображение с камеры. Рекомендуется выбирать камеры с разрешением не ниже 1200х600 пикселей.

Во-вторых, важен угол обзора камеры. Чем шире угол — тем больше зона, которую камера сможет охватить. Оптимальный вариант — 140-150 градусов. Также следует обратить внимание на чувствительность камеры в условиях низкой освещенности, наличие системы шумоподавления и дополнительных функций вроде парковочных линий.

Немаловажный нюанс — это тип подключения. Современные камеры заднего вида поддерживают как проводное, так и беспроводное соединение. Проводное, как правило, обеспечивает лучшее качество, но требует прокладки кабеля. Беспроводные модели удобны в монтаже, но могут давать задержки видео и подвержены помехам.

Также обратите внимание на диапазон рабочих температур камеры. Оптимальный вариант — это минимум -30 до +50 градусов Цельсия. И последний нюанс — габариты. Камера должна устанавливаться в ограниченном пространстве, поэтому компактные модели будут более предпочтительны.

Совместимость камеры и зеркала

После выбора подходящей по характеристикам камеры заднего вида, нужно убедиться, что она совместима с конкретной моделью зеркала вашего автомобиля. Лучше всего подойдут универсальные камеры, рассчитанные на установку в различные зеркала. Обязательно проверьте, что разрешение и формат экрана камеры соответствует параметрам монитора зеркала.

Также учитывайте, куда и как будет устанавливаться камера — в корпус зеркала или снаружи. От этого зависит тип крепления и угол обзора. В любом случае, в комплекте к камере должны идти все необходимые кронштейны и приспособления для монтажа.

Подготовка инструментов

Перед установкой камеры заднего вида в зеркало потребуются некоторые инструменты: отвертки (крестовая и плоская), плоскогубцы, изолента, тестер, разъемы, ключи и болты, а также некоторые расходные материалы вроде изоляционной ленты, кабельных стяжек и т.д. Желательно подготовить все заранее.

Также пригодится мультиметр, чтобы прозвонить и протестировать контакты. Особенно аккуратно следует работать с электрическими цепями автомобиля, чтобы избежать коротких замыканий. И конечно, необходимо отключить клемму аккумулятора перед установкой.

Демонтаж штатного зеркала

Перед тем как приступить к монтажу камеры и монитора, нужно демонтировать штатное внутрисалонное зеркало. Освободите его от обшивки и осторожно отсоедините разъемы на задней части. Затем открутите гайки крепления зеркала и снимите его.

Убедитесь, что при демонтаже не повредили проводку зеркала. Также проверьте крепежную поверхность, при необходимости очистите ее от загрязнений и старой изоляции. Теперь можно переходить к установке камеры и монитора.

Проверка совместимости камеры и зеркала

После того как вы выбрали подходящую по техническим характеристикам камеру заднего вида, важно убедиться, что она совместима с конкретной моделью зеркала вашего автомобиля. Даже если заявлено, что камера универсальная и подходит для разных зеркал, лучше это проверить.

В первую очередь сравните разрешение камеры и экрана зеркала. Они должны совпадать, иначе изображение будет искажено. Также обратите внимание на соотношение сторон кадра — 16:9 или 4:3. Форматы должны совпадать.

Еще один важный момент — это способ установки камеры: внутри корпуса зеркала или снаружи на кронштейне. От этого зависит угол обзора камеры и комплектация крепежа в наборе. Убедитесь, что в комплекте есть все необходимые приспособления и крепления для вашего варианта.

Также следует обратить внимание на длину соединительных кабелей, если у камеры проводное подключение. Кабель должен быть достаточным, чтобы тянуться от камеры до монитора и блока питания.

И наконец, проверьте, есть ли у камеры футляр или кожух со степенью защиты, соответствующей условиям эксплуатации. Камера должна выдерживать вибрации, перепады температур, влажность и запыленность.

Тщательно проверив все эти нюансы, вы можете быть уверены в совместимости выбранной камеры заднего вида и зеркала вашего автомобиля. Это позволит избежать проблем при установке и обеспечит качественное изображение с камеры.

Подготовка инструментов

Чтобы грамотно установить камеру заднего вида в зеркало автомобиля, потребуется подготовить необходимые инструменты и материалы. Вам понадобятся:

• Набор отверток (крестовая, плоская, торцовая)
• Бокорезы или плоскогубцы
• Изоляционная лента
• Тестер, мультиметр
• Кабельные стяжки нескольких размеров
• Ключи соответствующие гайкам крепления
• Разъемы, коннекторы для подключения проводов
• Специальный автомобильный скотч

Также желательно иметь небольшой фонарик, чтобы осветить рабочую зону. И конечно, все необходимые комплектующие в наборе к камере: крепеж, кабели, переходники.

Особо аккуратно следует работать с электропроводкой, чтобы не повредить штатную систему автомобиля. Рекомендуется иметь схемы подключения конкретной модели для изучения.

Хорошая подготовка инструментов и материалов поможет быстро и качественно выполнить монтаж камеры в зеркало без лишних сложностей.

Подготовка необходимых инструментов

Перед установкой камеры заднего вида в автомобильное зеркало нужно заранее подготовить все необходимые инструменты и материалы. Это позволит сделать монтаж быстрее и качественнее.

Вам потребуются:

• Набор отверток — крестовая, плоская, торцевая. Желательно отвертки с магнитными наконечниками.
• Бокорезы или небольшие плоскогубцы.
• Изоляционная лента.
• Тестер или мультиметр для проверки цепей.
• Набор коннекторов и разъемов для подключения проводов.
• Стяжки нескольких размеров для фиксации кабеля.
• Автомобильный скотч и изолента.
• Небольшой фонарик.
• Комплект крепежа, который идет в наборе с камерой.

Также потребуются ключи или гайковерт для демонтажа штатного зеркала. Очень важно иметь схемы подключения конкретной модели автомобиля.

Работать нужно максимально аккуратно, особенно при подключении к штатной электропроводке. Лучше иметь запасные предохранители и реле на всякий случай.

Хорошая подготовка инструментов сэкономит время при монтаже и позволит избежать многих ошибок. Перед началом работ протестируйте инструмент и проверьте комплектующие.

Демонтаж штатного зеркала

Первым этапом установки камеры заднего вида является демонтаж штатного зеркала автомобиля. Для этого:

1. Аккуратно снимите обшивку зеркала.
2. Отсоедините разъемы на задней стороне.
3. Открутите гайки или болты крепления зеркала к кронштейну.
4. Снимите зеркало и отложите его в сторону.

Убедитесь, что не повредили проводку и разъемы при демонтаже. Осмотрите место установки, при необходимости очистите поверхность.

Теперь можно переходить к установке камеры заднего вида и монитора на место штатного зеркала. Этот этап требует внимательности и аккуратности.

Демонтаж штатного зеркала

Прежде чем приступать к установке камеры заднего вида и монитора, необходимо демонтировать штатное внутрисалонное зеркало автомобиля. Это делается в следующем порядке:

1. Аккуратно снять декоративную обшивку зеркала, если таковая имеется. Обычно она крепится на защелках или небольших винтах.
2. Осмотреть заднюю часть зеркала и найти разъемы подключения к бортовой сети. Разъемы нужно аккуратно отсоединить, стараясь не повредить контакты.
3. Ослабить гайки или болты, которыми зеркало крепится к монтажному кронштейну. Гайки откручивать до конца не нужно.
4. Аккуратно снять зеркало со стеклом с кронштейна и отложить в безопасное место.

Очень важно следить, чтобы при демонтаже не повредить штатную электропроводку зеркала. Разъемы отключать осторожно, не прилагая больших усилий.

Также нужно осмотреть крепежную поверхность кронштейна, к которой будет монтироваться новое зеркало. При наличии загрязнений или старой изоляции их следует удалить.

После демонтажа можно приступать к установке камеры заднего вида и монитора. Сначала рекомендуется собрать и подключить камеру отдельно от зеркала, чтобы настроить и протестировать ее работу.

Установка камеры заднего вида

Камера заднего вида может монтироваться либо в корпус зеркала, либо снаружи на специальном кронштейне. В любом случае, нужно:

1. Закрепить камеру при помощи крепежа из комплекта поставки согласно инструкции.
2. Подключить разъемы питания и выхода видеосигнала. Проверить надежность соединений.
3. Отрегулировать положение камеры и ее угол обзора.

Установка кронштейна для камеры

Если камера заднего вида не встраивается в корпус зеркала, а крепится снаружи, потребуется установить специальный кронштейн для ее монтажа. Для этого:

1. Воспользуйтесь шаблоном из комплекта камеры для разметки мест крепления кронштейна на зеркале или вокруг него.
2. Просверлите необходимые отверстия согласно разметке, стараясь не повредить обшивку зеркала.
3. Закрепите кронштейн при помощи винтов или саморезов из комплекта камеры.
4. Убедитесь, что кронштейн установлен надежно и не дребезжит.
5. Обработайте места крепления герметиком для предотвращения протечек.

При выборе места для кронштейна учитывайте, чтобы камера не мешала обзору в зеркале. Также важно, чтобы был доступ к разъемам для подключения камеры.

Кронштейн должен быть хорошо закреплен, чтобы минимизировать вибрации камеры во время движения. При необходимости можно установить дополнительные виброгасители.

После крепления кронштейна рекомендуется протестировать разные положения камеры и отрегулировать ее угол наклона, чтобы получить оптимальный обзор.

Монтаж и настройка камеры заднего вида

После установки кронштейна можно приступать к монтажу камеры:

1. Закрепите камеру на кронштейне при помощи винтов или фиксаторов.
2. Подключите кабель питания камеры к бортовой сети автомобиля.
3. Настройте положение камеры и угол обзора. Зафиксируйте регулировки.
4. Отрегулируйте настройки изображения и подключите выход видео.
5. Проверьте качество изображения с камеры на мониторе.

Монтаж и настройка камеры заднего вида

После установки кронштейна можно приступать к монтажу и настройке камеры заднего вида:

1. Закрепите камеру на кронштейне при помощи крепежа из комплекта. Проверьте надежность фиксации.
2. Подсоедините кабель питания камеры к бортовой сети автомобиля через разъем. Красный провод — +12В, черный — масса.
3. Отрегулируйте положение камеры, поворачивая ее на кронштейне. Добейтесь оптимального угла обзора.
4. Подключите видеовыход камеры к монитору зеркала или отдельному дисплею.
5. Включите питание и выполните базовую настройку изображения — яркость, контрастность, цветность.
6. Откалибруйте линии разметки на изображении, если эта функция есть.
7. Проверьте качество изображения при дневном свете и в темноте.
8. Зафиксируйте окончательное положение камеры, затянув винты крепления.

Очень важно правильно настроить угол установки камеры, чтобы максимально расширить зону обзора. Также следите за надежностью всех соединений — это залог стабильной работы.

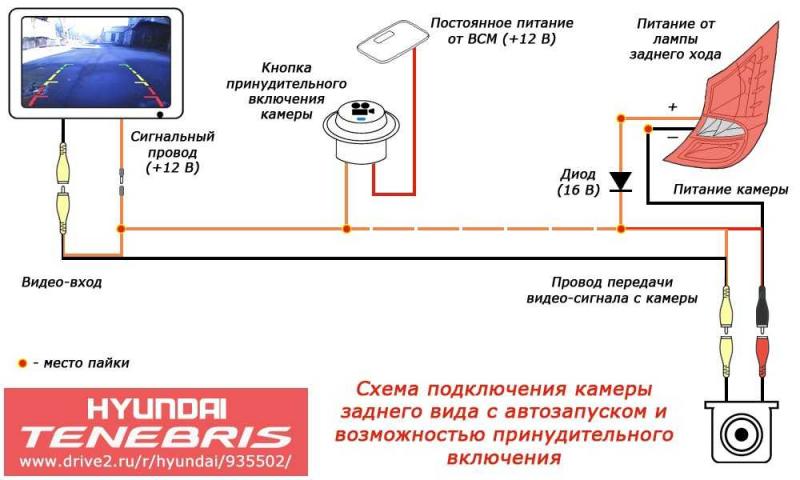

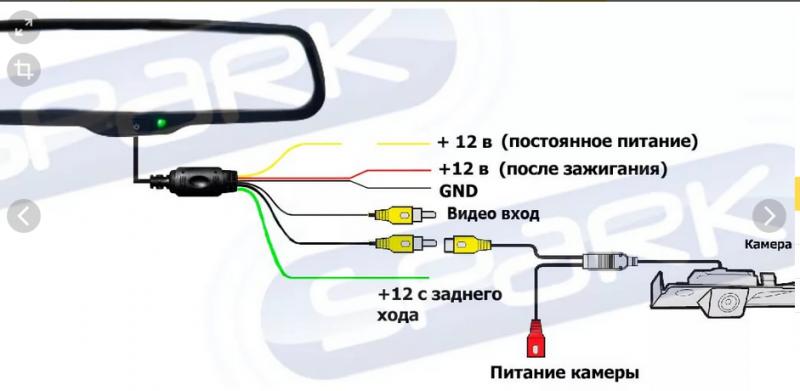

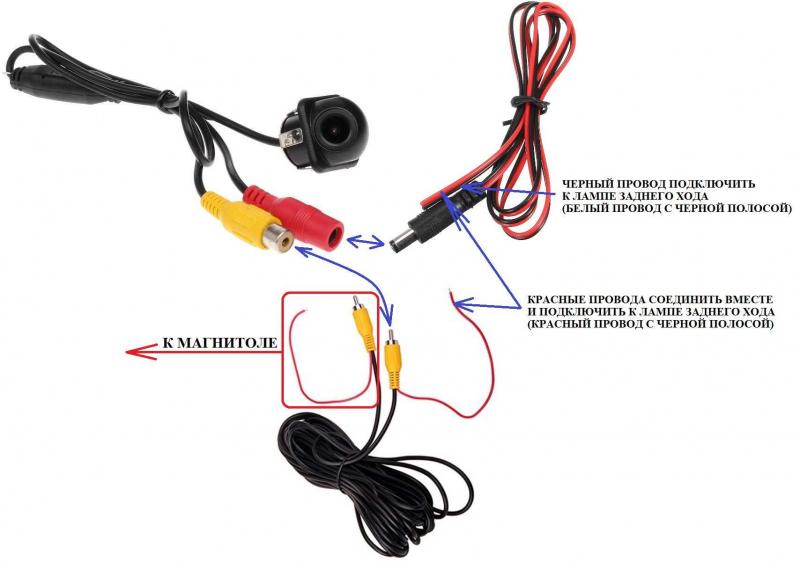

Подключение камеры к бортовой сети

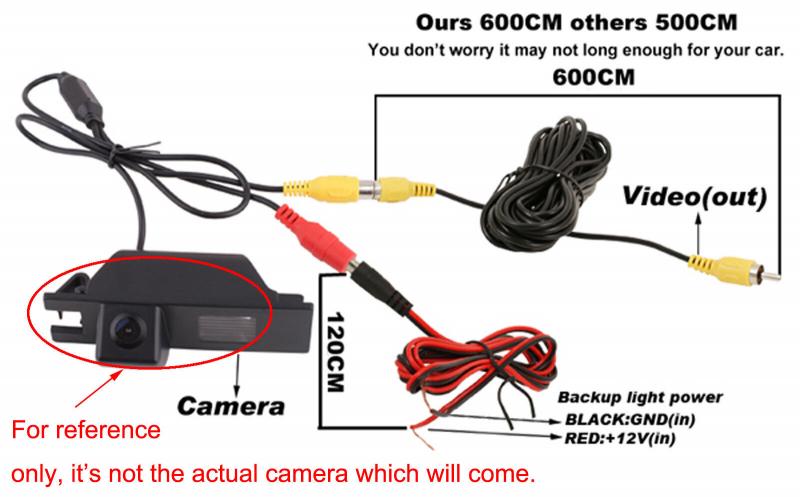

Для работы камеры заднего вида необходимо подключить ее к бортовой сети питания автомобиля. Для этого:

1. Найдите подходящие точки подключения (+12В и масса) по схеме автомобиля.
2. Подсоедините красный провод камеры к +12В через предохранитель.
3. Подсоедините черный провод к массе.
4. Выполните подключение через разъем или скрутите и заизолируйте провода.
5. Проверьте надежность соединений и изоляции.

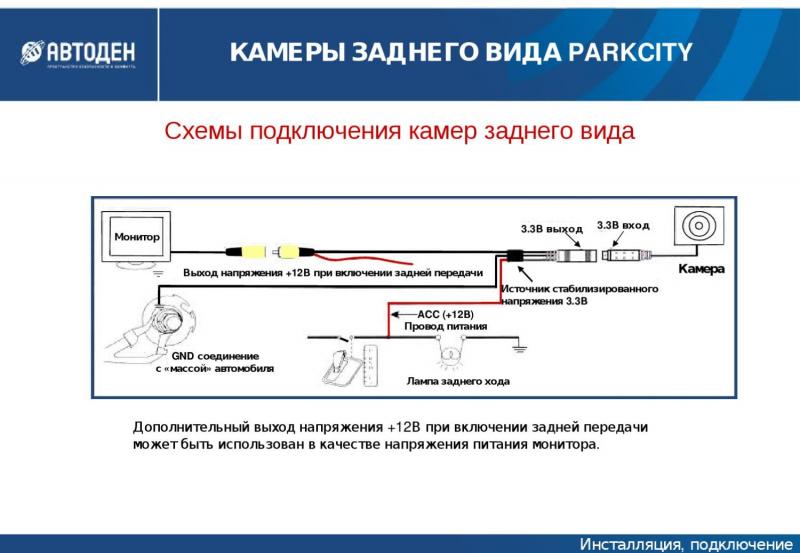

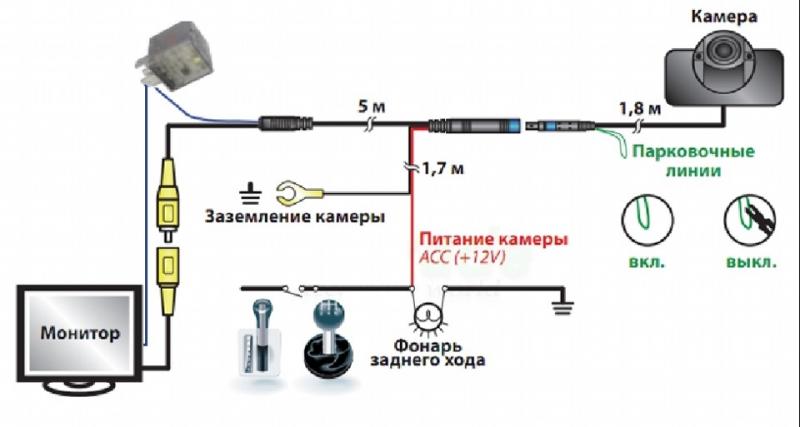

Подключение камеры к бортовой сети автомобиля

Для работы камеры заднего вида необходимо подвести к ней питание от аккумулятора автомобиля. Подключение осуществляется по следующей схеме:

1. Найдите на схеме автомобиля точки подключения питания — +12В и массу (общий провод). Лучше всего подключаться у задней стойки кузова, чтобы минимизировать длину кабеля.
2. Подсоедините красный провод от камеры к +12В через предохранитель (3-5А). Это предотвратит короткое замыкание.
3. Подсоедините черный провод к массе. Можно использовать болт крепления кузова.
4. Выполните соединения через прилагаемые в комплекте разъемы или скрутите и тщательно заизолируйте провода.
5. Закрепите проводку по всей длине до камеры стяжками, чтобы избежать провисания.

Очень важно соблюдать полярность подключения — красный к +12В, черный к массе. Также следите за качеством изоляции и надежностью соединений. Лишние оголенные участки проводов могут вызвать короткое замыкание.

После подачи питания обязательно проверьте работоспособность камеры и отсутствие блокировки других электрических систем автомобиля. При необходимости установите дополнительный предохранитель.

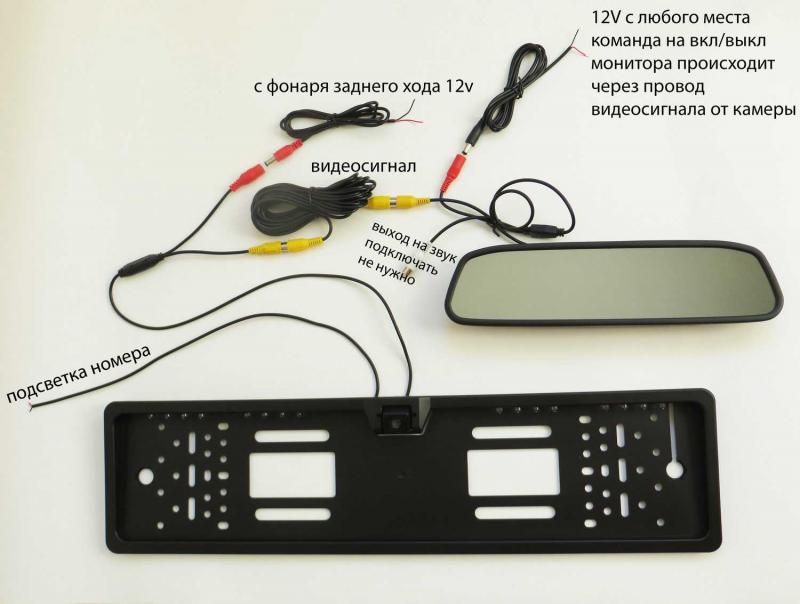

Вывод видеосигнала из камеры на монитор

Чтобы вывести изображение с камеры заднего вида на монитор зеркала, потребуется соединить их видеовыходы:

1. Найдите разъемы выхода видеосигнала на камере и входа на мониторе.
2. Соедините разъемы прилагаемым в комплекте видеокабелем.
3. При необходимости используйте переходные разъемы из комплекта камеры.
4. Зафиксируйте видеокабель во избежание провисания и обрыва.

Обязательно соблюдайте соответствие стандартов разъемов (RCA, RCA to 3.5mm jack и т.д.), иначе видеосигнал выводиться не будет. Также важно исключить повреждение изоляции видеокабеля.

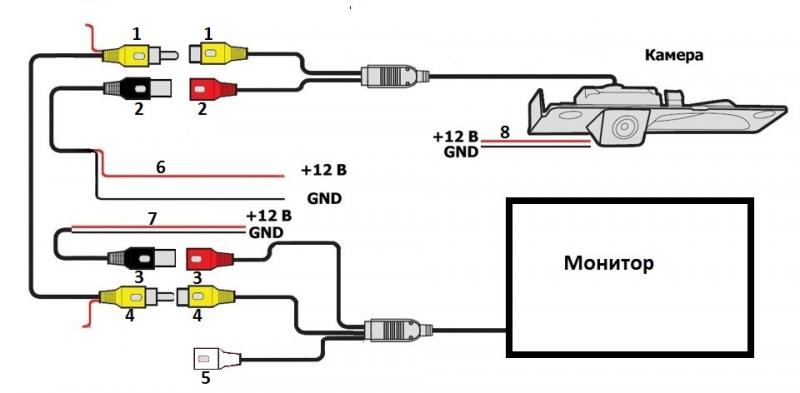

Вывод видеосигнала из камеры на монитор зеркала

После монтажа и подключения камеры заднего вида необходимо вывести изображение с нее на монитор внутрисалонного зеркала. Для этого потребуется соединить видеовыход камеры и вход монитора.

Как правило, для передачи видеосигнала используется коаксиальный кабель с разъемами RCA. Выполняется подключение следующим образом:

1. Найдите разъем видеовыхода на камере заднего вида. Обычно это разъем типа «тюльпан» или RCA.
2. Найдите разъем видеовхода на мониторе зеркала. Также чаще всего используются RCA разъемы.
3. Соедините разъемы при помощи коаксиального кабеля из комплекта камеры нужной длины.
4. При несовпадении типов разъемов, используйте переходники из комплекта.
5. Зафиксируйте кабель, чтобы исключить обрыв и повреждение изоляции.

После выполнения подключения проверьте, что изображение с камеры транслируется на монитор четко, без помех и искажений. При необходимости отрегулируйте настройки яркости, контраста, цветности.

Проверка качества изображения с камеры

Перед окончательной сборкой всей конструкции необходимо проверить качество изображения с камеры заднего вида:

1. Включите зажигание и убедитесь, что камера включилась и выдает изображение.
2. Проверьте четкость и яркость картинки при дневном освещении.
3. Проверьте качество ночью, включив подсветку камеры.
4. Убедитесь, что нет бликов, шумов или искажений изображения.
5. Проверьте угол обзора камеры и отрегулируйте его при необходимости.
6. Откалибруйте и настройте разметочные линии на изображении.

Если изображение четкое и яркое днем и ночью — камера настроена верно. Можно переходить к окончательному монтажу зеркала и креплению проводки.

Проверка качества изображения с камеры

После выполнения подключения камеры заднего вида к питанию и передаче видеосигнала на монитор, необходимо тщательно проверить качество изображения:

1. Включите зажигание, чтобы подать питание на камеру и монитор.
2. Проверьте, чтобы камера включилась и транслирует изображение на экран.
3. Оцените четкость и детализацию картинки при дневном освещении.
4. Посмотрите на изображение ночью, включив подсветку камеры.
5. Убедитесь, что нет бликов, шумов, засвеченных участков.
6. Проверьте правильность угла обзора и при необходимости отрегулируйте.
7. Настройте и откалибруйте разметочные линии на изображении.

Если днем картинка четкая и детальная, а ночью не сильно зашумленная и темная — значит с камерой все в порядке. Теперь можно переходить к завершающему этапу монтажа.

Калибровка и настройка зоны обзора камеры

Чтобы изображение с камеры заднего вида было максимально информативным, нужно выполнить ее точную калибровку:

1. Отрегулируйте угол наклона камеры, чтобы охватить нужную зону.
2. Настройте яркость, контрастность, цветность изображения.
3. Активируйте разметочные линии и расположите их в соответствии с габаритами авто.
4. Убедитесь, что линии не искажаются при движении камеры.
5. Зафиксируйте оптимальное положение камеры.

Правильная калибровка позволит точно рассчитывать расстояние и габариты при маневрировании задним ходом. Не поленитесь уделить время тонкой настройке — это важно для безопасности вождения.

Калибровка и настройка зоны обзора камеры

После установки и базовой настройки камеры заднего вида, нужно выполнить ее точную калибровку и регулировку зоны обзора:

1. Отрегулируйте угол наклона камеры, чтобы она охватывала нужную область за автомобилем. Это важно для обзора при движении задним ходом.
2. Настройте параметры изображения — яркость, контрастность, цветность. Добейтесь комфортной картинки.
3. Если камера поддерживает разметочные линии, расположите их в соответствии с габаритами автомобиля.
4. Проверьте, чтобы линии не искажались при движении камеры.
5. Зафиксируйте выбранный угол наклона камеры, чтобы избежать смещения.

Правильная калибровка позволит максимально точно определять расстояние и пространство за автомобилем при движении задним ходом. Не спешите, уделите время тонкой настройке — безопасность вождения зависит от этого.

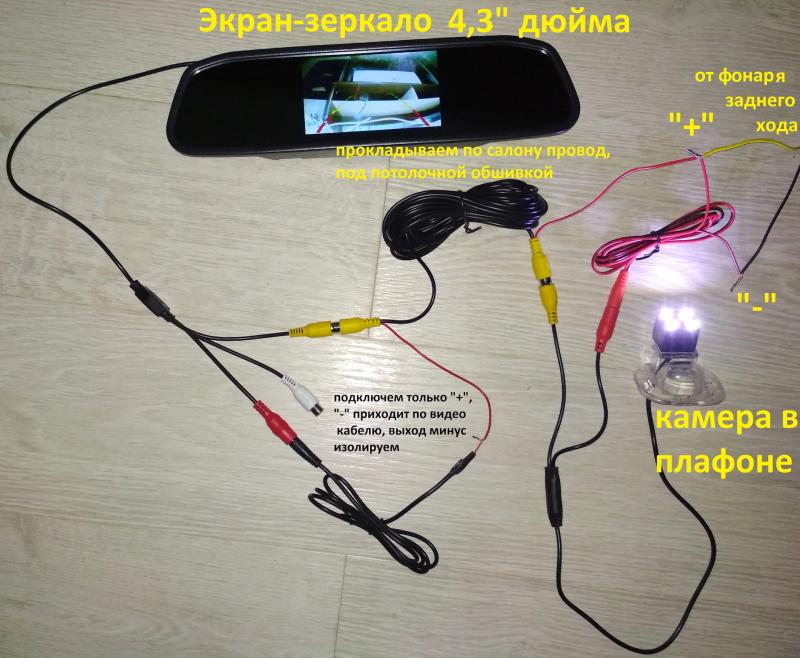

Установка и подключение монитора на зеркало

После проверки работы камеры можно приступать к монтажу монитора:

1. Установите кронштейн монитора на зеркало в удобном месте.
2. Подключите разъемы питания и видеовхода монитора.
3. Закрепите монитор на кронштейне и отрегулируйте угол наклона.
4. Аккуратно соберите корпус зеркала, уложите проводку.
5. Проверьте работу монитора и камеры, отрегулируйте изображение.

Монитор должен быть надежно установлен и не мешать обзору водителя. Проводку укладывайте аккуратно, избегая пережимов.

Установка и подключение монитора на зеркало

После того как камера заднего вида установлена и проверена, можно приступать к монтажу монитора на зеркало:

1. Закрепите кронштейн монитора в удобном месте на корпусе зеркала. Как правило, монитор располагают в верхней или нижней части.
2. Подсоедините кабель питания монитора к бортовой сети автомобиля через разъемы или скрутку. Соблюдайте полярность.
3. Подключите разъем видеовхода монитора к видеовыходу камеры при помощи кабеля.
4. Установите монитор на кронштейн и закрепите его. Отрегулируйте нужный угол наклона.
5. Аккуратно соберите корпус зеркала, уложите и закрепите проводку.
6. Проверьте работу монитора и камеры, при необходимости настройте изображение.

Важно установить монитор так, чтобы он не мешал обзору в зеркале. Также следите за аккуратной прокладкой проводов без пережимов. После сборки еще раз проверьте качество изображения с камеры на мониторе.

Проверка работы камеры и монитора

Перед окончательной сборкой зеркала нужно проверить работу камеры и монитора:

1. Включите зажигание и убедитесь, что камера и монитор включились.
2. Проверьте качество изображения и угол обзора камеры.
3. Убедитесь, что нет бликов, шумов или засвеченных участков на изображении.
4. Проверьте функционирование линий разметки, если они есть.
5. Убедитесь, что монитор не мешает обзору водителя.

Если все работает корректно, можно переходить к завершению монтажа зеркала с камерой заднего вида.

Проверка работы камеры и монитора

Перед окончательной сборкой и установкой готового зеркала с камерой заднего вида, необходимо проверить работоспособность всей системы:

1. Включите зажигание, чтобы подать питание на камеру и монитор.
2. Убедитесь, что камера включилась и транслирует изображение на монитор.
3. Проверьте качество изображения — четкость, яркость, отсутствие шумов.
4. Посмотрите, как выглядит изображение при разном освещении.
5. Убедитесь, что зона обзора и линии разметки откалиброваны правильно.
6. Проверьте, что монитор не мешает обзору водителя в зеркале.

Все должно работать исправно. Изображение с камеры должно быть четким и информативным. Монитор не должен загораживать основное зеркало.

Если в процессе проверки выявлены какие-то недочеты, их нужно устранить. Например, отрегулировать положение монитора или настройки камеры. Только после успешного теста можно окончательно собрать и установить готовое зеркало.

Изоляция и защита всех соединений

Перед установкой зеркала необходимо:

1. Заизолировать все оголенные концы проводов и места соединений.
2. Закрепить всю проводку по периметру зеркала стяжками.
3. Убедиться в отсутствии пережатий и натяжения проводов.
4. Защитить провода в местах контакта с корпусом во избежание трения.

Хорошая изоляция исключит возможность коротких замыканий и обеспечит бесперебойную работу камеры. Также это увеличит срок службы всей конструкции.

Изоляция и защита всех соединений

Перед окончательной сборкой и установкой зеркала с камерой очень важно правильно заизолировать и защитить все электрические соединения:

1. Тщательно изолируйте изолентой или термоусадкой все оголенные концы проводов и места соединений.
2. Закрепите всю проводку вдоль корпуса зеркала при помощи стяжек, чтобы исключить провисания.
3. Убедитесь в отсутствии перегибов, пережимов проводов.
4. Защитите участки контакта проводки с корпусом зеркала дополнительным слоем изоляции.

Надежная изоляция убережет от коротких замыканий, обеспечит стабильную работу камеры и продлит срок службы всей конструкции. Не спешите на этом этапе, сделайте изоляцию максимально качественно.

Также рекомендуется установить дополнительный предохранитель на линии питания камеры для защиты цепи от перегрузок.

После изоляции еще раз проверьте отсутствие оголенных проводов, все ли соединения надежно заизолированы. Только после этого можно окончательно собрать зеркало.

Окончательная сборка и установка готового зеркала

Завершающие шаги установки зеркала с камерой заднего вида:

1. Аккуратно соберите корпус зеркала, следите за проводкой.
2. Закрепите зеркало на штатном месте в автомобиле.
3. Подключите разъемы питания зеркала.
4. Проверьте работоспособность камеры и монитора.
5. Отрегулируйте положение зеркала для удобства водителя.

Будьте аккуратны при сборке корпуса, не пережмите провода. Еще раз убедитесь, что система работает корректно. Теперь можно пользоваться камерой заднего вида и чувствовать себя увереннее при движении задним ходом.

Окончательная сборка и установка готового зеркала

После того как все компоненты установлены и протестированы, можно переходить к заключительному этапу — сборке и установке готового зеркала заднего вида с камерой:

1. Аккуратно соберите корпус зеркала, следите за тем, чтобы провода были уложены ровно, без пережимов.
2. Надежно закрепите двумя-тремя винтами заднюю крышку зеркала.
3. Установите зеркало на штатное место в автомобиле и закрутите крепежные болты.
4. Подсоедините разъемы питания к зеркалу, проверьте полярность.
5. Проверьте работу камеры и монитора, отрегулируйте их при необходимости.
6. Отрегулируйте положение зеркала для оптимального обзора.

Будьте предельно аккуратны при сборке корпуса, чтобы не повредить проводку. Обязательно еще раз проверьте работоспособность всей системы.

Теперь зеркало с камерой заднего вида полностью готово к эксплуатации. При движении задним ходом вы будете чувствовать себя гораздо увереннее, видя обстановку по всему периметру автомобиля.

При возникновении каких-либо неполадок в процессе эксплуатации, не стесняйтесь обращаться в сервисный центр за помощью.

Тестирование работы камеры заднего вида в движении

После полной установки зеркала с камерой заднего вида необходимо протестировать работу всей системы в реальных условиях движения:

1. Сядьте за руль и включите зажигание, чтобы запитать камеру и монитор.
2. Проверьте качество изображения с камеры при движении как вперед, так и задним ходом.
3. Обратите внимание, чтобы не было сильных вибраций и дребезжания изображения.
4. Убедитесь, что изображение информативно и помогает ориентироваться в пространстве.
5. При необходимости доработайте угол установки и настройки камеры.

Очень важно проверить камеру в реальной эксплуатации, так как на стоянке трудно выявить все нюансы. Оцените удобство получения информации с камеры при маневрировании.

Обратите внимание на возможные вибрации и шумы. При необходимости дополнительно зафиксируйте камеру или усильте амортизацию.

Небольшая доработка системы непосредственно в процессе эксплуатации поможет добиться максимально информативного и удобного изображения с камеры заднего вида.
