Как автомобили совершают поворот колёс оси: увлекательное путешествие через внутренние механизмы

Разбор принципа поворота колёс автомобиля на примере передней оси

Когда автомобиль движется по дороге и водитель поворачивает руль, происходит увлекательный процесс вращения колёс, благодаря которому машина меняет направление. Давайте разберёмся, как именно реализуется поворот колёс на примере передней оси.

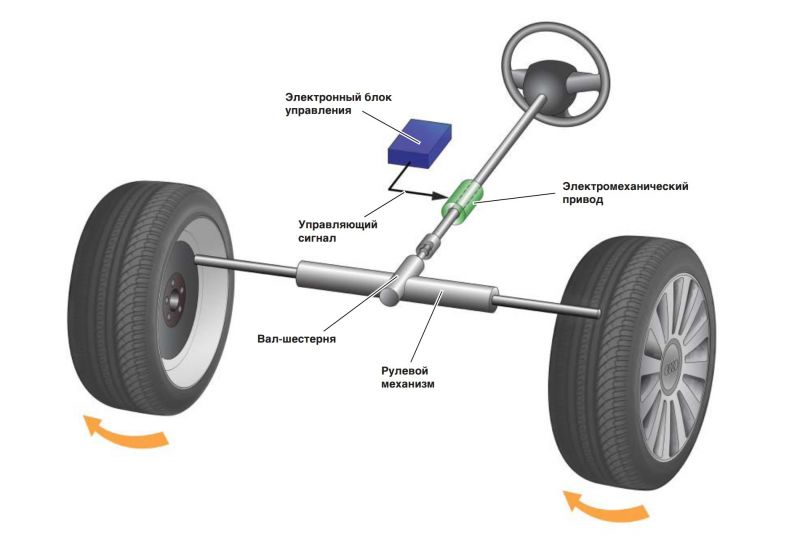

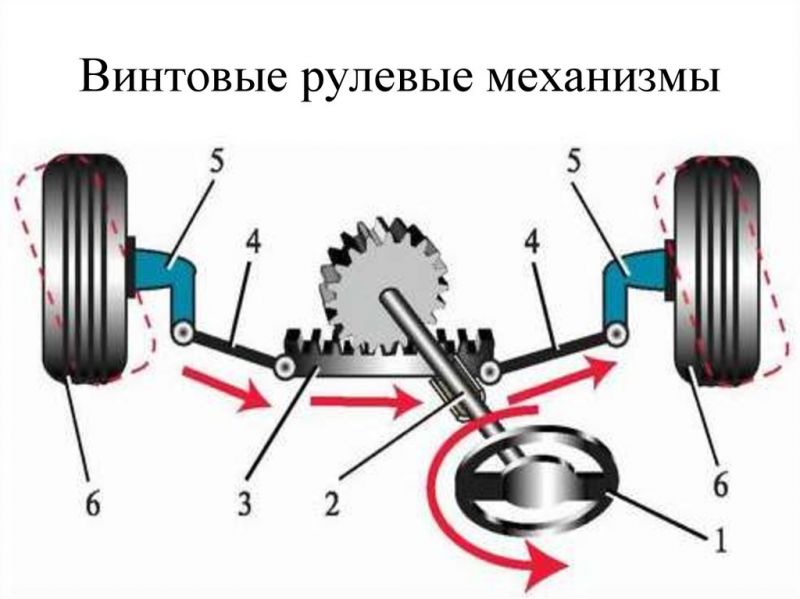

Всё начинается с того, что водитель крутит рулевое колесо. Это приводит к вращению рулевого вала, который соединён с рулевым механизмом. В нём находится зубчатая рейка, взаимодействующая с сектором на конце рулевой тяги. При повороте руля зубчатая рейка движется влево или вправо, заставляя рулевую тягу также перемещаться по дуге.

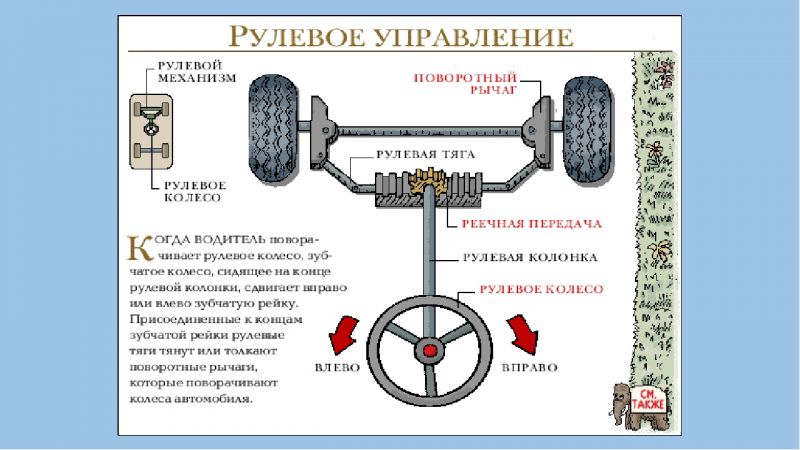

Таким образом, циркулирующее движение от рулевого колеса передаётся на поворотные кулаки колёс через механизм рулевого управления и рулевые тяги. Поворотные кулаки крепятся к поворотным цапфам, которые как шарниры обеспечивают их вращение.

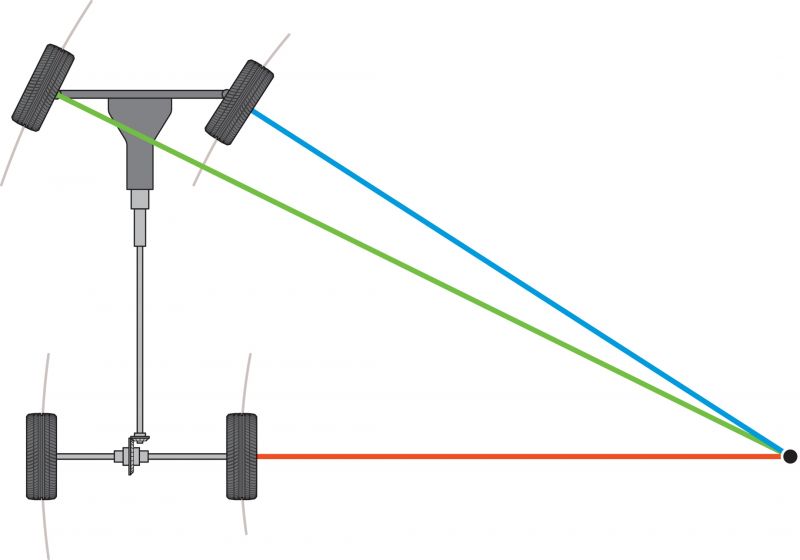

В результате происходит изменение угла поворота колёс относительно продольной оси автомобиля, и они разворачиваются в нужном направлении. Так реализуется схема поворота колёс автомобиля при движении.

Чтобы управление автомобилем при повороте было максимально точным и предсказуемым, в конструкции предусмотрено несколько важных параметров.

Например, развал колёс — угол между плоскостью их вращения и вертикальной плоскостью, проходящей через продольную ось машины. Правильный развал обеспечивает ровное качение шин при повороте.

Ещё один ключевой параметр — угол продольного наклона шкворня, к которому крепится поворотный кулак. Он нужен, чтобы ось вращения колеса при повороте пересекала опорную поверхность под небольшим углом. Это уменьшает боковое скольжение колёс и износ шин.

Таким образом, конструкция узлов поворота колёс тщательно продумана, чтобы обеспечить лёгкость управления автомобилем и устойчивость при маневрировании. Понимание принципов работы этих механизмов позволяет лучше представить себе, как на самом деле движется машина.

Каким образом происходит поворот задних колёс при движении машины

Поворот передних колёс — лишь часть процесса изменения направления движущегося автомобиля. Чтобы маневр был выполнен максимально плавно и точно, важна синхронная работа механизмов поворота как передней, так и задней оси. Давайте разберёмся, как происходит поворот задних колёс.

В отличие от передних, задние колёса автомобилей в большинстве случаев не приводные, то есть они не соединены напрямую с рулевым механизмом. Однако они тоже должны поворачиваться при выполнении манёвра, чтобы не возникало бокового скольжения и автомобиль шёл ровно.

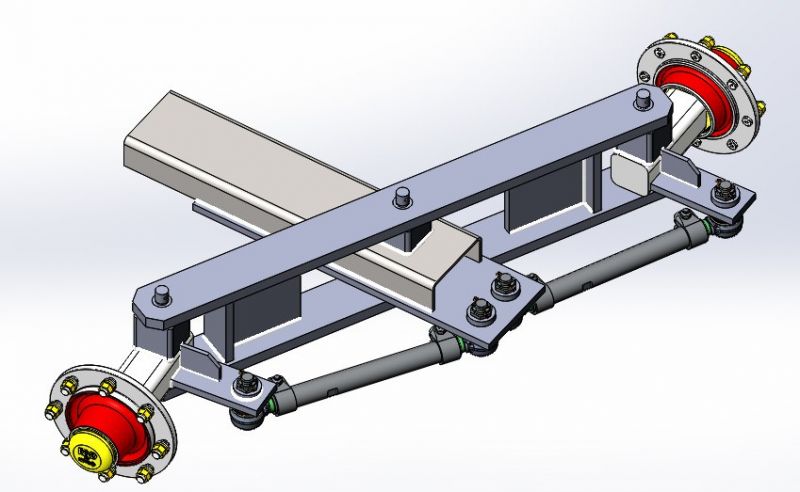

Для этого задние колёса установлены на поворотных кулаках, связанных между собой тягами. При повороте передних колёс тяги передают усилие на задние кулаки, заставляя их также поворачиваться на нужный угол.

Этот механизм называется зависимой подвеской и имеет несколько разновидностей. Например, может использоваться У-образная штанга, соединяющая оба задних кулака. Или сдвоенные поперечные рычаги, прикреплённые к кулакам снизу.

Важно, чтобы угол поворота задних колёс был меньше передних. Это достигается за счёт геометрии подвески и длины тяг. К примеру, если передние колёса поворачиваются на 15 градусов, то задние могут отклоняться лишь на 5-10 градусов.

Такое соотношение нужно, чтобы обеспечить плавное движение автомобиля и свести к минимуму боковое скольжение шин. При большем угле поворота задних колёс возникает опасность заноса.

Итак, благодаря зависимой подвеске задняя ось «подстраивается» под поворот передних колёс. Это позволяет автомобилю точно следовать траектории, заданной водителем, и обеспечивает комфорт и безопасность при выполнении манёвров.

Особенности конструкции поворотных цапф и шкворней в современных авто

Чтобы колёса автомобиля могли поворачиваться, они крепятся к поворотным кулакам при помощи специальных деталей — цапф и шкворней. Давайте разберёмся в особенностях их конструкции.

Поворотные цапфы представляют собой стержни, проходящие через ступицу колеса и кулак. Вокруг цапфы колесо может вращаться вместе с кулаком для изменения направления движения.

Cовременные цапфы делаются с шаровым шарниром, когда сферические поверхности цапфы и втулки кулака скользят друг по другу. Это позволяет колесу поворачиваться во всех плоскостях.

Для снижения трения в шарнире используются специальные смазки. Кроме того, цапфа может иметь уплотнительные кольца, не дающие грязи попасть внутрь.

Шкворни — это оси, к которым крепятся поворотные кулаки вместе с колёсами. Они бывают неподвижными и поворотными.

Неподвижный шкворень жёстко закреплён в подвеске автомобиля. А вот поворотный может вместе с кулаком отклоняться в горизонтальной плоскости при повороте колеса.

Современные шкворни часто делаются с углом продольного наклона 5-8 градусов. Это нужно, чтобы при повороте ось вращения колеса была не строго вертикальной, а немного наклонной.

Такая конструкция уменьшает боковое скольжение шины и снижает износ протектора при крене автомобиля на повороте.

Таким образом, продуманная геометрия цапф и шкворней позволяет оптимизировать управление автомобилем, сделать его более точным и предсказуемым. А их современные конструктивные решения обеспечивают надёжность и долговечность всей системы поворота колёс.

Роль рулевых тяг в механизме управления поворотом колёс

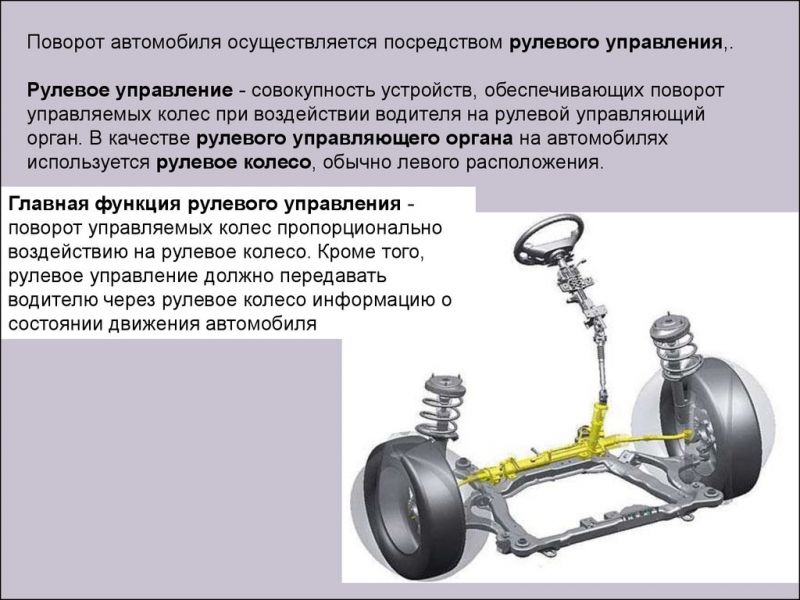

Чтобы поворот рулевого колеса приводил к изменению направления движения автомобиля, необходима передача усилия от рулевой колонки к поворотным кулакам колёс. Эту функцию выполняют рулевые тяги — важный элемент системы управления поворотом.

Рулевые тяги представляют собой штанги, шарнирно соединённые с рулевым механизмом и поворотными кулаками. При вращении рулевого вала через зубчатую рейку и сектор тяги начинают двигаться по дуге влево или вправо.

Это вынуждает поворотные кулаки также поворачиваться, меняя угол установки колёс относительно продольной оси автомобиля. Так циркулирующее движение от рулевого колеса передаётся непосредственно на колёса.

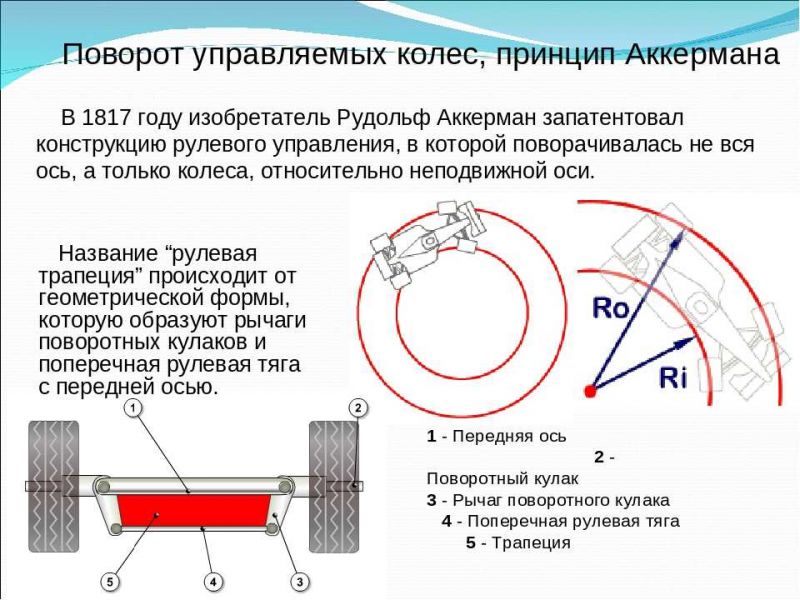

В зависимости от конструкции подвески рулевые тяги бывают поперечными и продольными. Поперечные идут слева и справа, соединяя концы поворотных кулаков. Продольные — по центру, от рулевой колонки к кулакам.

Современные тяги изготавливают из стали или алюминиевых сплавов. Их шарниры имеют уплотнения от пыли и грязи. Некоторые тяги покрывают полимером для защиты от коррозии.

Таким образом, рулевые тяги играют ключевую роль в механизме поворота колёс автомобиля. От их прочности и износостойкости напрямую зависит точность управления машиной и безопасность водителя и пассажиров. Поэтому важно своевременно следить за их состоянием и при необходимости производить замену.

Какие детали отвечают за угол поворота колёс в автомобиле

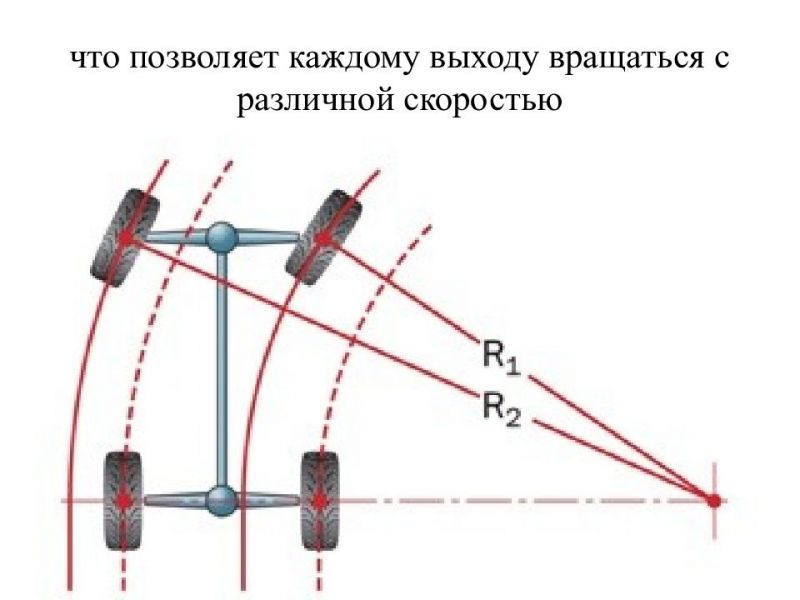

Чтобы автомобиль мог плавно менять направление движения, важно, чтобы угол поворота колёс точно соответствовал положению рулевого колеса. Давайте разберёмся, какие детали отвечают за этот параметр.

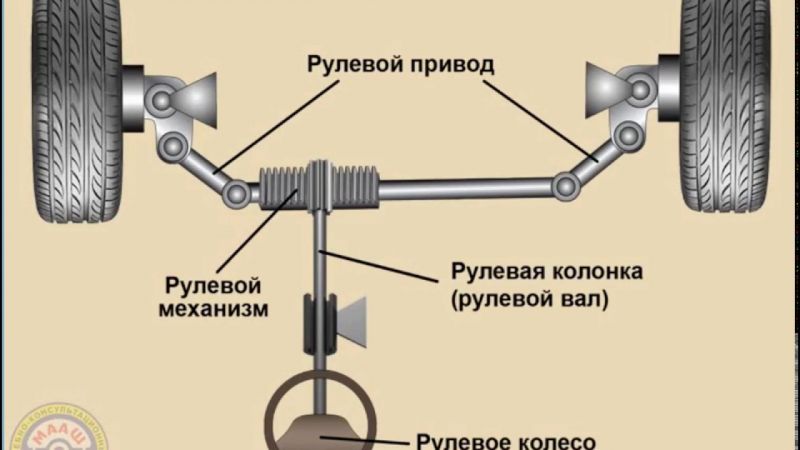

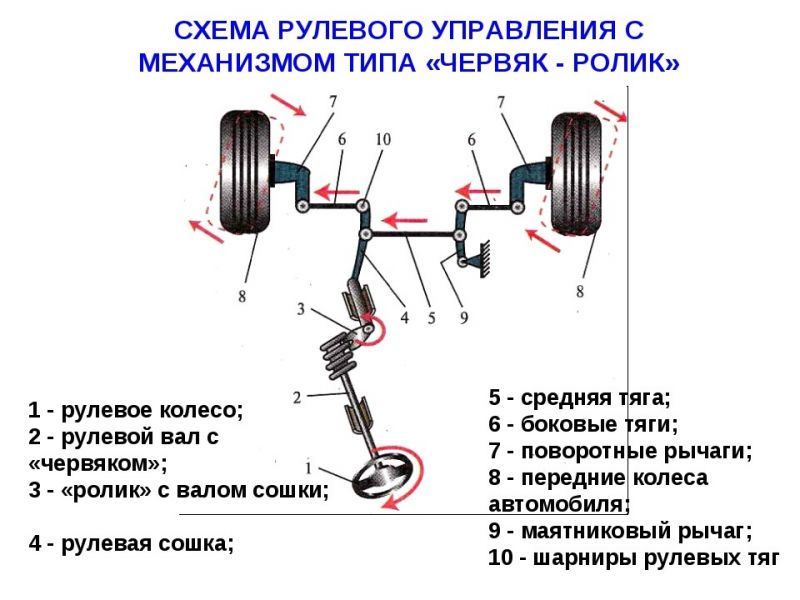

В первую очередь, это рулевой механизм, преобразующий вращение рулевой колонки в поступательное движение рулевой тяги. От передаточного отношения зубчатой рейки и сектора зависит, насколько градус поворота колёс будет соответствовать углу поворота руля.

Следующий ответственный узел — поворотные кулаки вместе с цапфами и шкворнями. Их конструкция определяет пределы возможного угла поворота колёс относительно продольной оси автомобиля.

Например, шкворни могут иметь упоры или ограничители, не позволяющие кулаку поворачиваться больше необходимого. А сами кулаки изготавливаются под конкретный максимальный угол.

Также на величину угла поворота влияет длина рулевых тяг и расположение их креплений. Чем длиннее тяга, тем больше она может отклонять кулак при одном и том же перемещении.

Нельзя забывать и о сайлентблоках — резиновых упругих элементах в шарнирах тяг и рычагов. Их жёсткость тоже сказывается на амплитуде возможных углов поворота.

Таким образом, правильный угол поворота колёс задаётся комплексно, на этапе проектирования подвески и рулевого управления. А водитель может плавно им управлять благодаря слаженной работе всех этих деталей.

В чём преимущество использования шарниров равных угловых скоростей

Для плавности и точности поворота колёс автомобиля важно, чтобы скорость их вращения соответствовала скорости поворота руля. Для этого применяются специальные шарниры равных угловых скоростей.

В таких шарнирах угол поворота выходного вала строго пропорционален углу на входном валу. Это достигается за счёт особой формы кулачков и их взаимного расположения.

Например, в шарнире Лобро кулачки выполнены как две пересекающиеся окружности. При вращении одного кулачка, второй поворачивается точно на тот же угол.

В карданных шарнирах применяются два крестовидных вала с подвижными шарнирами на концах. Это тоже обеспечивает пропорциональное вращение входного и выходного валов.

Благодаря такой кинематике движение от рулевого колеса передаётся точно на поворотные кулаки колёс без искажений. Это позволяет водителю уверенно контролировать траекторию автомобиля.

Кроме того, шарниры равных угловых скоростей компенсируют вибрации и удары от неровностей дороги. Автомобиль лучше удерживает заданное направление.

Таким образом, применение таких шарниров делает управление автомобилем более плавным, точным и предсказуемым. Это повышает комфорт водителя и безопасность движения.

Подробный разбор работы поворотного кулака автомобиля

Одна из важнейших деталей, от которых зависит поворот колёс автомобиля — поворотный кулак. Давайте разберёмся с его устройством и принципом работы.

Поворотный кулак представляет собой U-образную деталь, к которой крепится колесо, а также элементы подвески — нижние и верхние рычаги, тяги, амортизатор и пружина.

Внутри кулака находится цапфа — ось, на которую надевается ступица колеса с подшипниками. Цапфа крепится к кулаку под углом развала для правильной установки колеса.

С другой стороны кулак соединяется шарниром со шкворнем — осью поворота всей конструкции. При повороте руля кулак вместе со шкворнем отклоняется на нужный угол, меняя положение колеса.

Внутри шарнира шкворня обычно стоят сайлентблоки — упругие резиновые втулки. Они смягчают соударения и вибрации, передаваемые на руль при движении по неровностям.

Современные кулаки изготавливают из высокопрочных алюминиевых сплавов методом литья. Это обеспечивает лёгкость и надёжность всей конструкции.

Таким образом, поворотный кулак является ключевым звеном, позволяющим точно передавать углы поворота колёс при вращении рулевого колеса. От его качества и износостойкости зависит управляемость автомобиля.

Какое влияние оказывает угол развала колёс на управляемость

Один из важнейших параметров, влияющих на управление автомобилем — угол развала колёс. Давайте разберёмся, как именно он сказывается на управляемости.

Угол развала — это угол между вертикальной плоскостью, проходящей через продольную ось машины, и плоскостью вращения колеса. Правильный развал нужен для того, чтобы при движении колесо катилось ребордой ровно по дороге.

Если развал слишком большой, верхняя часть колеса будет развернута внутрь автомобиля. Это приводит к преждевременному износу внутренней части протектора.

При малом развале колесо развёрнуто наружу. В этом случае быстрее изнашивается наружное плечо шины. Также возрастает риск подвиха колеса на выбоинах.

Кроме того, неправильный развал ухудшает устойчивость автомобиля на больших скоростях. Машина может «уводить» в сторону из-за возникающих боковых сил.

Таким образом, правильная регулировка углов развала по заводским значениям крайне важна для уверенного, предсказуемого поведения автомобиля на дороге и снижения износа шин. Это напрямую влияет на управляемость.

Что такое угол продольного наклона шкворня и зачем он нужен

Для оптимальной работы поворотного механизма автомобиля важен правильный угол установки шкворня — оси, на которой крепится поворотный кулак с колесом. Рассмотрим, что такое угол продольного наклона шкворня и для чего он нужен.

Шкворни в подвеске бывают поворотными и неподвижными. Поворотный шкворень вместе с кулаком может поворачиваться в горизонтальной плоскости. Угол наклона задаётся при установке такого шкворня.

Обычно этот угол составляет 5-8 градусов. Это означает, что ось шкворня и вращения кулака с колесом немного наклонены вперёд относительно вертикали.

Такая конструкция нужна, чтобы во время поворота ось вращения колеса не была строго вертикальной. Это позволяет уменьшить боковое скольжение шины при наклоне кузова на повороте.

Кроме того, продольный наклон шкворня способствует равномерному износу протектора по всей ширине. Автомобиль лучше удерживает курсовую устойчивость.

Таким образом, небольшой наклон шкворня вперёд играет важную роль для улучшения управляемости автомобиля и сцепления колёс с дорогой при повороте. Это один из ключевых параметров геометрии подвески.

Какие смазочные материалы используются в шарнирах поворота колёс

Для бесперебойной работы и долговечности узлов поворота колёс автомобиля большое значение имеет их правильная смазка. Рассмотрим, какие смазочные материалы используются в шарнирах механизма поворота.

Важнейшие точки смазки — подшипники ступицы колеса и шарниры равных угловых скоростей. В подшипниках обычно применяются смазки на основе литиевого загустителя. Они отличаются стабильностью свойств в широком температурном диапазоне.

Для шарниров равных угловых скоростей подходят смазки с дисульфидом молибдена или графитом. Они выдерживают высокие нагрузки и обладают низким коэффициентом трения для плавного хода.

Поворотные цапфы колёс часто оснащаются сальниками из маслостойкой резины, куда заливаются специальные литиевые смазки. Они не вытекают из уплотнений и защищают от пыли.

Шаровые опоры рулевых тяг и рычагов смазываются литиевыми или полусинтетическими смазками, стойкими к высоким нагрузкам.

Таким образом, производители тщательно подбирают смазочные материалы для каждого узла поворота колёс исходя из условий его работы. Это обеспечивает надёжность и долговечность всей конструкции.

Почему важно регулировать схождение колёс при повороте

Для устойчивого и предсказуемого поведения автомобиля на дороге большое значение имеет правильная регулировка схождения колёс. Рассмотрим, почему это важно делать, особенно при повороте.

Схождением называют расстояние между продольными осями колёс автомобиля, измеренное на высоте их ступиц. При движении прямо оси должны быть параллельны, а при повороте — слегка сходиться.

Если схождение отрегулировано неправильно, то при повороте внутреннее переднее колесо будет проскальзывать больше нужного. Это увеличит износ шины и ухудшит управляемость.

С другой стороны, чрезмерное схождение приведёт к подруливанию — автомобиль будет очень остро входить в поворот. Это тоже плохо скажется на устойчивости и безопасности.

Поэтому производители тщательно рассчитывают нужное схождение для каждой модели авто. А водителям рекомендуется периодически проверять этот параметр и при необходимости регулировать, чтобы избежать опасных ситуаций при маневрировании.

Какие неполадки могут возникнуть в системе поворота колёс

Система поворота колёс автомобиля — это сложный механизм из множества взаимосвязанных деталей. Рассмотрим, какие основные неисправности могут возникнуть в этой системе.

Одна из распространённых проблем — износ или поломка рулевой рейки. При этом возникает люфт рулевого колеса, появляется «глухое» место при вращении.

Также вероятен выход из строя наконечника рулевой тяги или её шаровых опор. В таком случае нарушается связь между рулевым механизмом и колёсами, что опасно.

Ослабление крепления поворотного кулака может привести к появлению стука при проезде неровностей. А поломка кулака делает невозможным поворот колеса.

Проблемы возникают и в подвеске — износ сайлентблоков или шкворней влечёт появление люфтов, стуков, вибрации при повороте.

Неполадки в электроусилителе руля вызывают ослабление или полное отсутствие усиления. Тогда поворот становится затруднённым.

Во всех подобных случаях необходим профессиональный осмотр и ремонт системы поворота колёс, чтобы избежать опасной ситуации на дороге.

Способы диагностики проблем с поворотным механизмом автомобиля

Чтобы вовремя обнаружить и устранить неисправности в системе поворота колёс, важно регулярно проводить её диагностику. Рассмотрим основные способы выявления проблем с поворотным механизмом.

Первые признаки неполадок можно заметить при визуальном осмотре. Стоит проверить состояние шаровых опор рулевых тяг – не должно быть люфтов или трещин в резине.

Важно оценить легкость вращения рулевого колеса на неподвижном автомобиле. Повышенное усилие или «заедания» указывают на дефекты в рулевом механизме.

Для более точной диагностики используются стенды с роликами. На них имитируют движение автомобиля для выявления люфтов и легкости поворота колёс.

Также применяют диагностическое оборудование, подключаемое к бортовому компьютеру. Оно позволяет считывать ошибки системы управления двигателем и электроусилителя руля.

С помощью этих методов можно точно определить неисправности механизма поворота на ранней стадии и своевременно устранить. Это повышает безопасность вождения и продлевает срок службы автомобиля.

Основные правила технического обслуживания узлов поворота колёс

Для безопасной эксплуатации автомобиля важно регулярно проводить техническое обслуживание системы поворота колёс. Рассмотрим основные правила обслуживания этих узлов.

В первую очередь, необходимо следить за состоянием рулевых тяг – своевременно подтягивать их крепления, менять пыльники в шаровых опорах. Это поможет избежать опасного люфта и обеспечит точную передачу усилия на колёса.

Регулярно нужно проверять уровень рабочей жидкости в гидроусилителе руля и менять её с периодичностью, указанной в инструкции. Это обеспечит долговечность гидросистемы.

Важно визуально осматривать сайлентблоки, шарниры, проверять их люфт. При необходимости производить замену изношенных деталей.

Не реже одного раза в год следует проводить проверку и регулировку углов установки колёс — развала, продольного наклона шкворня, схождения. Это важно для равномерного износа шин и устойчивости автомобиля.

Соблюдение этих несложных правил поможет своевременно обнаруживать и устранять неисправности в системе поворота. А значит, повысит комфорт и безопасность поездок.

Как избежать поломок поворотного механизма и продлить его срок службы

Система поворота колёс автомобиля подвержена большим нагрузкам и требует внимательного ухода. Существует несколько способов продлить срок службы её компонентов и избежать дорогостоящего ремонта.

В первую очередь, нужно регулярно проверять затяжку резьбовых соединений в шаровых опорах рулевых тяг и рычагов. Люфт в них приводит к разрушению деталей от вибраций.

Полезно визуально осматривать защитные чехлы шарниров и сайлентблоков, менять повреждённые. Это предохранит от попадания грязи и увлажнения.

Рекомендуется использовать качественные смазки, например, на литиевой основе, для узлов трения. Это уменьшит их износ.

Важно соблюдать интервалы замены масла в гидросистеме усилителя руля и фильтров. Это продлит срок службы насоса и гидроцилиндра.

Аккуратная езда, без резких манёвров и ударов о бордюры, также благоприятно скажется на прочности деталей рулевого управления.

Следуя этим несложным рекомендациям, можно надолго защитить поворотный механизм автомобиля от поломок и сохранить точное управление.
