Как сделать систему старт стоп своими руками в ВАЗ 2107. Проверенные советы
Подготовьте необходимые инструменты и материалы
Установка системы старт-стоп своими руками в ВАЗ 2107 — процесс не слишком сложный, но требующий определенных навыков и знаний. Для начала необходимо подготовить все необходимые инструменты и материалы заранее, чтобы избежать поисков и задержек в процессе.
Вам понадобятся такие инструменты, как отвертки крестовая и плоская, ключ на 10 мм, бокорезы, изолента, мультиметр для измерения напряжения. Из расходных материалов необходимы провода сечением 1-1.5 мм2, кнопка старт-стоп, реле включения стартера, дополнительный предохранитель на 40А в цепь стартера, а также немного крепежа.
Очень важно заранее изучить схему электрооборудования вашего ВАЗ 2107, чтобы четко представлять какие цепи необходимо разобрать и куда потом подключать дополнительные элементы. Также полезно заготовить несколько вариантов расположения кнопки старт-стоп в салоне, чтобы потом выбрать оптимальное по эргономике и estestвенности для водителя.
Ну и конечно, желательно иметь некоторый опыт в разборке автомобилей и работе с электрикой. Если такого опыта нет, то лучше попросить помощи у более опытного друга или доверить установку профессионалам. В любом случае, качественная подготовка на начальном этапе — залог успешной установки системы старт-стоп в вашем легендарном «копейке» ВАЗ 2107.
Демонтируйте облицовку рулевой колонки
Как сделать систему старт стоп своими руками в ВАЗ 2107? Проверенные советы
Установка системы старт-стоп в ВАЗ 2107 своими руками — отличный способ модернизировать свой автомобиль и сделать его более удобным. Эта полезная функция позволяет заглушать двигатель, не выключая зажигание, что экономит топливо при остановках, например на светофорах или в пробках. Реализовать ее на классике довольно просто и не требует особых навыков.
Чтобы сделать кнопку старт-стоп на ВАЗ 2107 своими руками, вам понадобятся:
- Кнопка
- Реле
- Провода
- Клеммы, разъемы
- Инструменты для монтажа
Лучше всего использовать специальную готовую кнопку старт-стоп, предназначенную для классики. Она имеет нужные размер и форму, которые идеально впишутся в интерьер автомобиля.
Для коммутации цепей зажигания и стартера подойдет реле с рабочим напряжением 12В. Монтируйте его в подкапотном пространстве, используя саморезы или клеммы.
Соединительные провода лучше взять медные, сечением около 1-1.5 мм2. Это обеспечит надежный контакт и передачу токов, необходимых для работы стартера.
Схему прокладки проводки продумайте заранее. ВАЗ 2107 позволяет спрятать все провода под обивкой, чтобы не нарушать интерьер.
После монтажа проверьте работу системы. Двигатель должен надежно заглушаться при нажатии кнопки и запускаться при повторном нажатии. Такая простая, но удобная модернизация сделает ваш автомобиль более современным и комфортным для водителя.

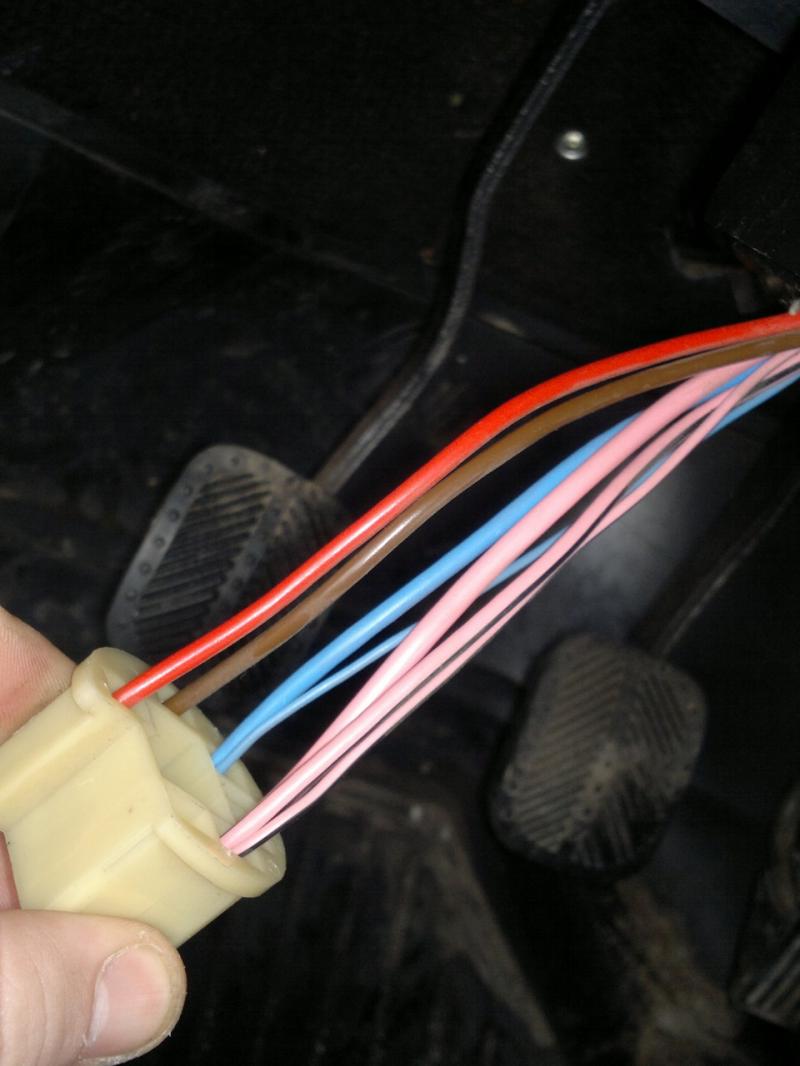

Найдите провода зажигания и стартера
Как сделать систему старт стоп своими руками в ВАЗ 2107? Проверенные советы
Установка системы старт-стоп в ВАЗ 2107 своими руками — отличный способ улучшить функционал автомобиля. Эта полезная функция позволяет глушить двигатель без выключения зажигания, экономя топливо на остановках.
Чтобы найти нужные провода, изучите схему электрооборудования ВАЗ 2107. Провод зажигания — один из ключевых элементов системы. Он должен прерываться при нажатии кнопки старт-стоп. Это позволит глушить двигатель. Провод стартера используется для повторного запуска мотора при повторном нажатии.
Для поиска провода зажигания осмотрите замок зажигания. Оттуда должен идти провод к катушке зажигания и далее — к свечам. Именно его и нужно прерывать. Для стартера — найдите провод, который соединяет ключ зажигания с самим стартером. Это будет толстый провод большого сечения.

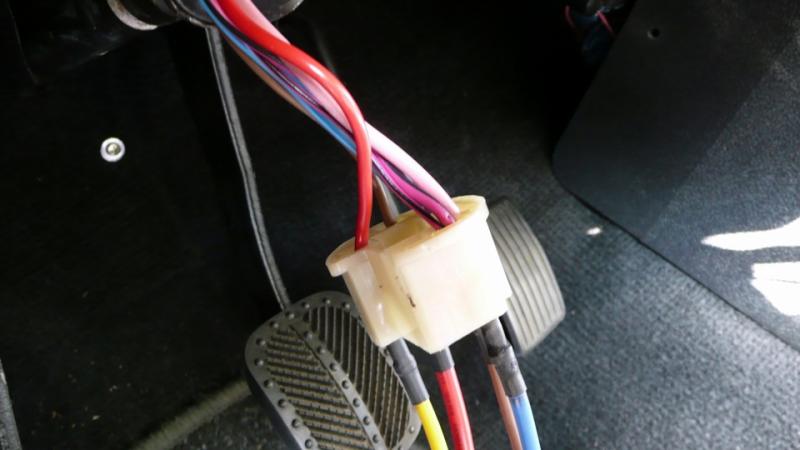

Аккуратно извлеките нужные провода, стараясь не повредить изоляцию. Оставьте небольшой запас по длине, чтобы было удобно подключать. При необходимости удлините провод стартера, добавив отрезок такого же сечения.
Теперь эти провода можно будет подключить к реле, которое и будет коммутировать цепи зажигания и стартера при нажатии кнопки старт-стоп. Надежное реле с рабочим напряжением 12В справится с этой задачей.
Правильно найдя нужные провода зажигания и стартера, вы сможете грамотно спроектировать схему системы старт-стоп для своего ВАЗ 2107. Такая полезная и простая модернизация сделает ваш автомобиль более комфортным и экономичным.

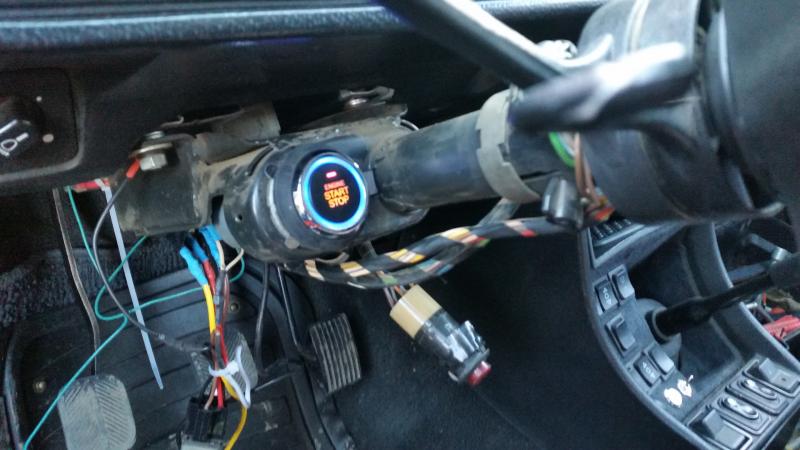

Установите кнопку старт-стоп
Как сделать систему старт стоп своими руками в ВАЗ 2107? Проверенные советы
Чтобы сделать систему старт-стоп на ВАЗ 2107 своими руками, потребуется установить специальную кнопку. Лучше использовать готовую кнопку, предназначенную для классики — такую, которая идеально впишется в интерьер автомобиля.
При выборе места для кнопки учитывайте удобство использования. Чаще всего ее размещают на центральной консоли рядом с рычагом коробки передач. Но можно установить, например, на панели приборов — главное, чтобы она была под рукой.
Сама установка кнопки не представляет сложности. Просверлите отверстие нужного диаметра в выбранном месте. Установите кнопку и закрепите ее с обратной стороны при помощи гайки. Подведите к ней провод от реле системы старт-стоп.
Перед окончательной сборкой проверьте работу кнопки. Она должна четко и плавно нажиматься, подавая сигнал на реле. При возвратной пружине кнопка должна полностью возвращаться в исходное положение.
Также проверьте маркировку на кнопке. Чаще всего используют обозначения «START» и «STOP», реже — символы. Маркировка должна быть контрастной и хорошо различимой.
Правильно установив хорошую качественную кнопку старт-стоп в удобном месте, вы сможете комфортно пользоваться системой на своем автомобиле. Такая полезная функция сделает поездки на ВАЗ 2107 более приятными и экономичными.

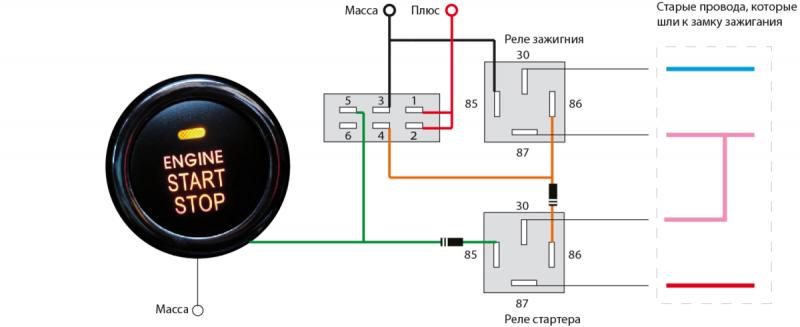

Подключите кнопку по схеме
Как сделать систему старт стоп своими руками в ВАЗ 2107? Проверенные советы
После установки кнопки старт-стоп на ВАЗ 2107 необходимо правильно подключить ее к электрической системе автомобиля. Для этого потребуется проложить соединительные провода и настроить реле управления.
Лучше заранее продумать схему подключения, чтобы монтаж прошел быстро и без ошибок. Необходимо соединить кнопку, реле, провода зажигания и стартера так, чтобы система работала корректно.
При нажатии на кнопку должно срабатывать реле, размыкая цепь зажигания. Это приведет к глушению двигателя. Повторное нажатие замкнет цепь зажигания и подаст напряжение на провод стартера, запуская двигатель.
Все соединения должны быть надежно изолированы и защищены от внешних воздействий. При прокладке проводки старайтесь максимально использовать штатные каналы в обивке.
После завершения монтажа обязательно проверьте работу системы. Кнопка должна четко выполнять функции включения и выключения двигателя. При необходимости доработайте схему.
Грамотно спроектировав и аккуратно выполнив подключение, вы сможете своими руками оснастить ВАЗ 2107 удобной и полезной системой старт-стоп. Это сделает управление автомобилем более комфортным.
Проверьте работу стартера при нажатии кнопки
Как сделать систему старт стоп своими руками в ВАЗ 2107? Проверенные советы
После подключения кнопки старт-стоп и всех необходимых элементов системы, важно проверить правильность ее работы в ВАЗ 2107. Особое внимание стоит уделить проверке стартера.
При нажатии на кнопку старт-стоп двигатель должен надежно глушиться, пропадая зажигание. Это говорит о том, что реле размыкает цепь питания системы зажигания.
Затем, чтобы проверить стартер, нужно снова нажать кнопку. Вы должны услышать характерный звук включения стартера и через пару секунд двигатель должен уверенно завестись.
Обратите внимание, что бы стартер не крутился слишком долго — не более 5 секунд. Иначе возможен его перегрев и выход из строя. При необходимости отрегулируйте реле.
Также проверьте надежность контактов проводки стартера при движении автомобиля. Проводка не должна самопроизвольно отключать стартер на ходу.
Убедившись, что стартер работает четко и правильно, систему старт-стоп на ВАЗ 2107 можно считать полностью готовой. Теперь остается только наслаждаться комфортным управлением автомобилем.
Установите дополнительное реле в цепь стартера
Многие владельцы автомобилей ВАЗ 2107 хотят установить систему старт-стоп, чтобы облегчить запуск двигателя и предотвратить несанкционированный запуск. Эта модернизация позволяет запускать двигатель нажатием одной кнопки вместо использования ключа зажигания. При этом двигатель нельзя завести без нажатия кнопки старт-стоп. Установка такой системы в ВАЗ 2107 может быть выполнена своими руками при наличии базовых навыков электрики и автомеханики.
Чтобы сделать кнопку старт-стоп на ВАЗ 2107, понадобятся следующие материалы и инструменты:
- Дополнительное реле в цепь стартера (например, реле РЭС 47)
- Кнопка старт-стоп с подсветкой
- Кабели для подключения
- Плоскогубцы, отвертка, мультиметр

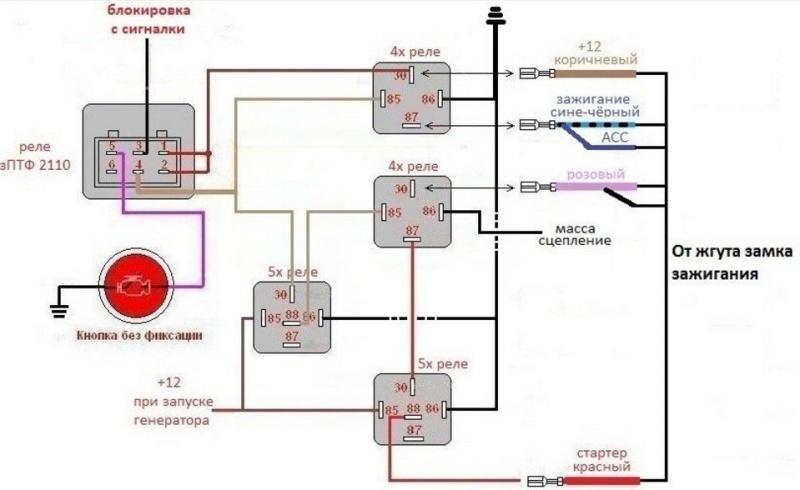

- Схема подключения реле стартера
Порядок установки кнопки старт-стоп на ВАЗ 2107 следующий:

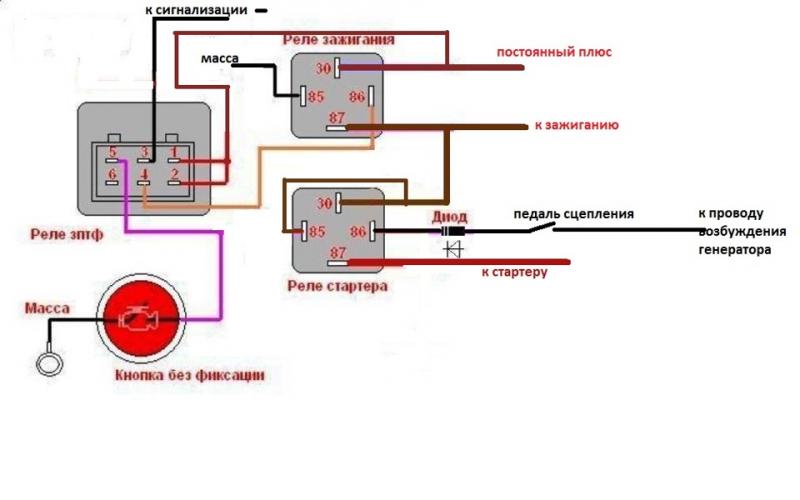

- Отсоедините кабель от клеммы 50 реле стартера (он находится в монтажном блоке двигателя).
- Подсоедините кабель от клеммы 50 к нормально разомкнутым контактам дополнительного реле.
- От клеммы 30 дополнительного реле протяните кабель к кнопке старт-стоп.
- Установите кнопку в удобном месте на приборной панели.
- Подсоедините провод от кнопки к клемме 85 дополнительного реле.
- Подайте питание +12В на клемму 86 реле через предохранитель.
Теперь последовательность запуска двигателя такая:
- Поверните ключ зажигания в положение «Зажигание».
- Нажмите кнопку старт-стоп. Реле сработает и подаст напряжение на реле стартера.
- Стартер заработает и запустит двигатель.
- Отпустите кнопку старт-стоп после запуска.
Преимущества этой системы:
- Удобный запуск двигателя без ключа.
- Защита от угона.
- Надежная изоляция цепи стартера.
- Простота установки.
При выборе реле обязательно учитывайте мощность стартера ВАЗ 2107. Реле должно быть рассчитано минимум на 100-150А. Лучше использовать специальные реле включения стартера с усиленными контактами.
Установку лучше доверить опытному электрику, чтобы избежать ошибок. Неправильное подключение может привести к выходу из строя электрооборудования или даже короткому замыканию. При покупке готовой кнопки старт-стоп обязательно проверьте наличие инструкции по подключению.
Система старт-стоп с дополнительным реле позволяет значительно упростить запуск двигателя ВАЗ 2107. Это недорогое и полезное усовершенствование, которое можно установить своими руками. Главное — внимательно следовать схеме подключения и использовать качественные материалы. Тогда система прослужит долго и надежно.

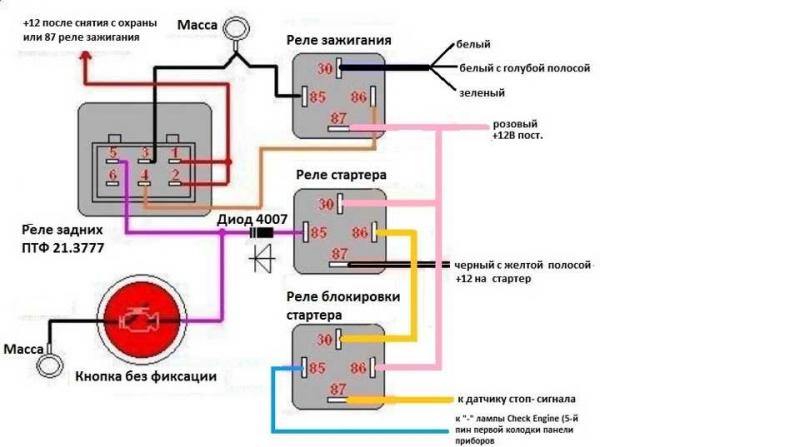

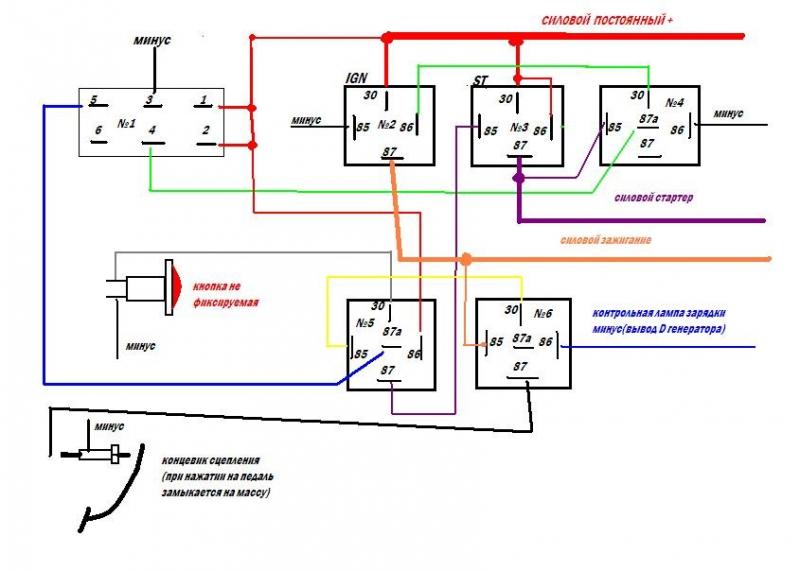

Подключите реле по схеме
Установка системы старт-стоп в ВАЗ 2107 своими руками — отличный способ модернизировать автомобиль и сделать его более удобным и защищенным. Но для надежной работы такой системы очень важно правильно подключить дополнительное реле в цепь стартера.

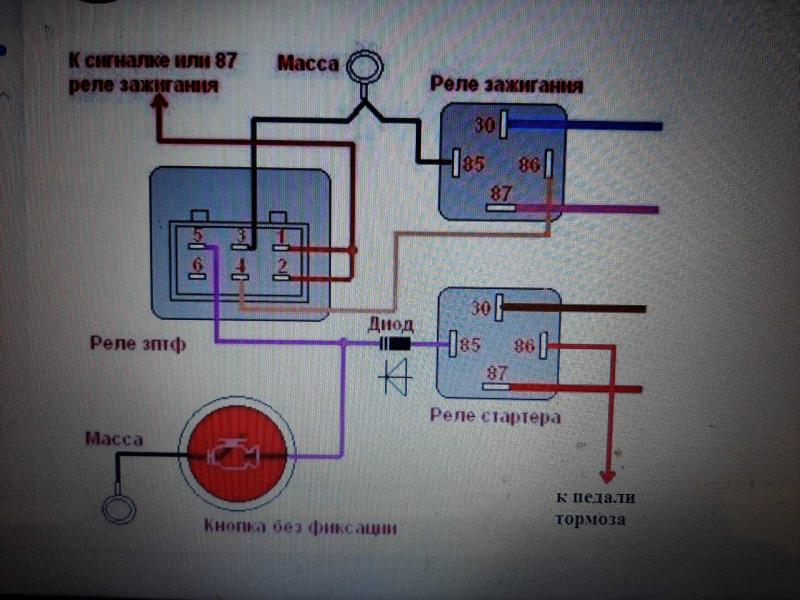

Прежде всего, нам понадобится схема подключения реле стартера конкретно для ВАЗ 2107. Ее можно найти в инструкции по ремонту или на специализированных автомобильных форумах. Важно использовать именно правильную схему — тогда мы точно будем знать, к каким контактам и клеммам нужно подключать провода.
Далее нам потребуется само дополнительное реле. Лучше выбрать реле с усиленными контактами, рассчитанное на ток порядка 100А. Оптимальный вариант — специализированное реле включения стартера для автомобилей ВАЗ.
Теперь приступаем к подключению. Снимаем кабель с клеммы 50 штатного реле стартера и подсоединяем его к нормально разомкнутым контактам дополнительного реле. От клеммы 30 нашего нового реле протягиваем провод к кнопке старт-стоп. Клемму 85 соединяем с проводом от самой кнопки. Плюс питания подаем на клемму 86 через предохранитель.
Проверяем подключение по схеме дважды, чтобы убедиться, что все сделано верно. Если где-то возникли сомнения — лучше перепроверить. После этого можно запускать двигатель, нажимая кнопку старт-стоп. Система должна работать надежно.
При подключении реле очень важно соблюдать полярность, чтобы не перепутать + и -. Также нужно обеспечить хороший контакт в местах соединения проводов. И конечно, изолировать все кабели, чтобы исключить замыкания.
Если система по каким-то причинам не заработает, необходимо будет проверить еще раз правильность подключения. Возможно, придется заменить некачественные провода или детали. Но в большинстве случаев, при точном следовании схеме, все должно работать исправно.
Таким образом, подключив дополнительное реле в цепь стартера ВАЗ 2107 по инструкции, можно легко и недорого установить систему старт-стоп своими руками. Это существенно упростит эксплуатацию автомобиля. Главное — внимательность и аккуратность!
Проверьте запуск двигателя с помощью кнопки
После того, как система старт-стоп установлена на ВАЗ 2107 своими руками, очень важно проверить, правильно ли она работает. Для этого нужно выполнить несколько пробных запусков двигателя при помощи кнопки и убедиться, что все функционирует надежно.
Итак, что необходимо сделать:
- Перевести ключ зажигания в положение «Зажигание». При этом все приборы на панели должны включиться.
- Нажать и удерживать кнопку старт-стоп примерно 1-2 секунды. Должен заработать стартер, и двигатель начнет запускаться.
- Как только двигатель запустился, отпустить кнопку. Система старт-стоп отключит стартер.
- Дать двигателю поработать 1-2 минуты на холостых оборотах.
- Заглушить двигатель, переведя ключ зажигания в положение «Выключено».
- Повторить процедуру запуска с помощью кнопки еще несколько раз, чтобы убедиться, что система работает стабильно.
Важно следить, чтобы при нажатии кнопки стартер срабатывал плавно, без рывков и затяжного вращения. Как только двигатель начнет запускаться, кнопку нужно отпускать, иначе можно повредить стартер.
Также необходимо проверить, что без нажатия кнопки стартер не включается. Для этого попробовать повернуть ключ зажигания в положение «Стартер» — двигатель запускаться не должен.
Очень важно делать запуски при разном уровне заряда аккумулятора. Система должна работать стабильно как на полностью заряженном, так и на частично разряженном аккумуляторе. Это позволит выявить возможные проблемы с напряжением.
Также стоит проверить запуск на горячем двигателе и в холодную погоду. Все должно работать штатно в любых условиях эксплуатации.
Если при испытаниях выявятся какие-то неполадки, например, система не запускает двигатель с первой попытки или включается без нажатия кнопки, значит, где-то допущена ошибка при установке. Потребуется перепроверить схему подключения и надежность контактов.
Только после успешного тестирования на различных режимах можно быть уверенным, что система старт-стоп на ВАЗ 2107 установлена правильно и будет работать исправно. Это позволит долгие годы пользоваться всеми преимуществами комфортного запуска двигателя одним нажатием кнопки!
Установите кнопку в удобное место
При установке системы старт-стоп в ВАЗ 2107 своими руками очень важный момент — это выбор места для расположения кнопки. От того, насколько удобно будет доступна кнопка, зависит комфорт при ежедневной эксплуатации автомобиля.
Лучше всего разместить кнопку старт-стоп на рулевой колонке рядом с другими элементами управления. Это позволит дотянуться до нее, не снимая руки с руля. Оптимальный вариант — установить кнопку слева от рулевой колонки примерно в районе 10-11 часов если смотреть как на циферблате.
Также подойдет место под рулевой колонкой. Здесь кнопка тоже будет под рукой, в пределах легкой досягаемости. Главное, чтобы она не мешала переключать передачи и не била по коленям при движении.
Еще один популярный вариант — установка кнопки на торпедо, рядом с щитком приборов. В этом случае стоит выбрать правую сторону, чтобы можно было нажимать кнопку правой рукой, не отрываясь от руля. Расстояние от кнопки до водителя должно быть в пределах вытянутой руки.
При любом расположении кнопки важно, чтобы до нее можно было дотянуться, не наклоняясь и не теряя контроль над автомобилем. Идеальный вариант — когда она находится в естественной зоне досягаемости руки на руле или рядом с ним.
Крепление кнопки лучше осуществлять на резьбовых соединениях или специальном кронштейне. Нужно обеспечить надежную фиксацию, чтобы кнопка не болталась на ходу. При этом важно не допустить повреждений панели при установке.
Также при выборе места стоит учесть эстетический момент — кнопка должна органично вписываться в интерьер и не портить внешний вид. Здесь на помощь придут дополнительные накладки или декоративные рамки.
Удобное расположение кнопки старт-стоп позволит с комфортом пользоваться системой без лишних движений и потери времени. А грамотно выбранное место установки только добавит автомобилю индивидуальности и стиля!
Замените предохранитель на более мощный
При установке системы старт-стоп на ВАЗ 2107 своими руками важный момент — это правильный выбор предохранителя в цепи питания дополнительного реле. От этого зависит надежность работы всей системы.
В штатной проводке автомобиля установлен предохранитель на 10-15 ампер, который рассчитан на стандартную нагрузку. Но при установке дополнительного реле нагрузка возрастает, соответственно, и предохранитель должен быть более мощным.
Оптимальный вариант для системы старт-стоп — предохранитель на 25-30 ампер. Он выдержит пусковые токи и защитит цепь от перегрузок. При этом запас прочности будет достаточным.
Лучше использовать плавкие предохранители с задержкой срабатывания. Они менее подвержены случайному перегоранию при бросках напряжения, чем инерционные.
Помимо увеличения тока срабатывания, стоит обратить внимание на физический размер предохранителя. Корпус должен подходить к штатным держателям в монтажном блоке автомобиля.
Установить новый предохранитель можно следующим образом:
- Отсоединить провод от клеммы 86 дополнительного реле.
- Извлечь штатный предохранитель из держателя.
- Вставить новый предохранитель повышенной мощности.
- Подсоединить провод обратно к клемме 86 реле.
После замены предохранителя рекомендуется проверить работу системы старт-стоп и убедиться, что при запуске двигателя предохранитель не выбивает. Если выбивает — возможно, требуется установка предохранителя еще большего номинала.
Правильно подобранный по силе тока предохранитель позволит системе старт-стоп работать в штатном режиме, не вызывая перегрузки цепи. А автомобилю ВАЗ 2107 обеспечит надежный и безопасный запуск двигателя кнопкой в течение долгих лет эксплуатации.
Проверьте работу системы в действии
Установка системы старт-стоп в ВАЗ 2107 своими руками — отличный способ улучшить комфорт вашего автомобиля. Эта система позволяет запускать и останавливать двигатель, не вынимая ключ из замка зажигания.
Для начала нужно определиться с местом установки кнопки старт-стоп. Лучше всего разместить ее на центральной консоли в удобном для водителя месте. Необходимо вырезать отверстие под кнопку и пластиковую рамку. Кнопки для старт-стоп систем можно найти в автомагазинах или заказать в интернете.
Следующий шаг — прокладка проводов. Нужно соединить кнопку при помощи проводов с замком зажигания и стартером. Для этого потребуется отрезок провода сечением около 1 кв.мм. Рекомендую использовать провод в изоляции, чтобы избежать коротких замыканий.
Теперь можно приступать к подключению. Один конец провода нужно подсоединить к кнопке, а второй — к проводу зажигания до замка. Это позволит подавать питание на систему при включении ключа. Еще один провод необходимо протянуть от кнопки до провода стартера. При нажатии на кнопку сигнал будет поступать непосредственно к стартеру.
После подключения проводов нужно установить кнопку в подготовленное отверстие и закрепить рамку. Осталось только проверить работоспособность системы. При включении зажигания автомобиль готов к запуску при помощи кнопки старт-стоп. Нажимаем на нее и двигатель должен заработать.
Как видите, установка не требует особых навыков или дорогих деталей. С помощью пары проводов и кнопки можно сделать своими руками очень полезную систему для ВАЗ 2107. Теперь двигатель можно запускать, даже не доставая ключ из замка. Это значительно повышает комфорт во время поездок на вашей «классике».
Уделите внимание изоляции соединений
Установка системы старт-стоп в ВАЗ 2107 своими руками — отличный способ улучшить комфорт вашего автомобиля. Но для надежной работы такой системы очень важно правильно выполнить электрические соединения.

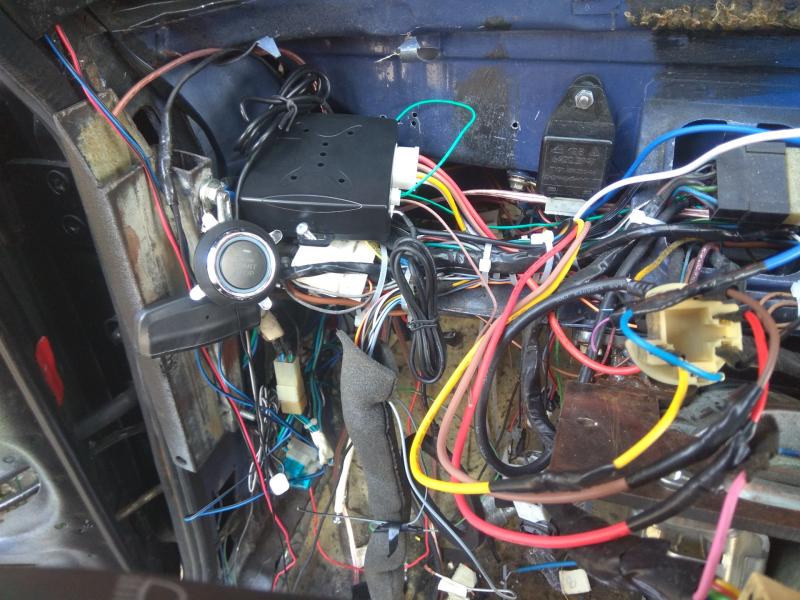

При прокладке проводов от кнопки к замку зажигания и стартеру нужно использовать качественную изоляцию. Лучше всего взять провод в пластиковой оплетке, которая защитит от коротких замыканий. Также рекомендую дополнительно изолировать места соединений.
Для этого потребуются термоусадочные трубки. Их можно купить в магазинах электротоваров. Вырежьте кусок нужной длины и аккуратно наденьте на открытую часть провода. Затем при помощи фена или зажигалки разогрейте трубку так, чтобы она плотно обжалась вокруг соединения.
Такая дополнительная изоляция позволит избежать случайного контакта открытых участков проводки с металлическими частями автомобиля. Это особенно важно для мест подключения к замку зажигания и стартеру. Плохой контакт может привести к сбоям в работе всей системы.
Кроме того, при установке кнопки рекомендую подложить резиновую прокладку под гайку для изоляции и предотвращения вибраций. При затяжке не переусердствуйте, чтобы не повредить пластиковую панель.
Соблюдая все правила изоляции соединений и компонентов, можно сделать надежную и долговечную систему старт-стоп для ВАЗ 2107. Качественная проводка и надежный контакт — залог долгой и безотказной работы самодельной системы. Тогда вы сможете наслаждаться комфортным запуском мотора вашей «классики» одним нажатием кнопки.
Подводя итог, хочу сказать, что установка системы старт-стоп своими руками в ВАЗ 2107 вполне по силам каждому водителю. Главное — внимательно и аккуратно выполнить все соединения, используя качественную изоляцию. Это позволит сделать надежную и долговечную систему для повышения комфорта на вашем автомобиле.
Установите обратно облицовку рулевой колонки
После установки кнопки и подключения проводки для системы старт-стоп в ВАЗ 2107 остался последний шаг — обратная сборка салона автомобиля. Не спешите расслабляться, это тоже важный момент.
Прежде всего, убедитесь, что все соединения и места крепления изолированы как следует. Заизолируйте открытые участки проводов, подложите резиновые прокладки там, где нужно. Проверьте, что кнопка старт-стоп установлена плотно и не шатается.
Теперь можно аккуратно установить на место облицовку рулевой колонки. Советую делать это медленно и осторожно, следя за тем, чтобы не пережать и не повредить проложенные провода. При необходимости немного подправьте их расположение.
Обратите внимание на место выхода проводов — оно должно быть полностью закрыто облицовкой, иначе возможно постороннее воздействие. Также убедитесь, что все защелки и крепления села как надо, ничего не болтается.
После установки облицовки проверьте работу старт-стоп системы. Нажмите несколько раз кнопку при включенном зажигании. Двигатель должен плавно запускаться и останавливаться, и ничто не мешает его работе.
В завершение рекомендую осмотреть внешний вид рулевой колонки — не должно быть перекосов, щелей или других дефектов сборки. При необходимости отрегулируйте облицовку.
Соблюдая осторожность и аккуратность при обратной сборке салона, можно избежать повреждений и обеспечить надежную работу старт-стоп системы. Потраченное время и усилия точно окупятся комфортом и удобством, которые она принесет.
Подводя итог, хочу сказать, что установка системы старт-стоп в ВАЗ 2107 — вполне реальное и полезное усовершенствование. Главное — потратить время на качественную проводку и надежное крепление всех элементов. Тогда вы сможете насладиться удобным запуском мотора одной кнопкой на своем классическом автомобиле.
Наслаждайтесь удобным запуском автомобиля!
Если все этапы установки системы старт-стоп в ВАЗ 2107 выполнены правильно и аккуратно, можно приступать к эксплуатации и наслаждаться всеми преимуществами этого усовершенствования.
Теперь, чтобы запустить двигатель, достаточно вставить ключ в замок зажигания, нажать на кнопку старт-стоп и мотор заработает. Никакого лишнего ковыряния и поворачивания ключа!
При остановках в пробках или на светофоре можно глушить мотор простым нажатием кнопки, не вынимая ключа из замка. Это избавит от лишних манипуляций и сэкономит время.
Очень удобно использовать систему старт-стоп в зимний период. Пока машина прогревается, можно быстро выключить и снова запустить мотор, не меняя положения ключа и не снимая рукавиц.
Кроме того, такая система продлевает срок службы замка зажигания и стартера, позволяя им реже приходить в действие. А главное — значительно повышает комфорт водителя!
Однако помните, что не стоит слишком часто включать и выключать зажигание. Для надежной работы двигателя и электрооборудования лучше делать это плавно, без резких перепадов.
В целом же система старт-стоп существенно экономит силы водителя и делает управление автомобилем ВАЗ 2107 более комфортным. Теперь можно наслаждаться всеми преимуществами «классики» с еще большим удовольствием!
Я надеюсь, эта статья была полезна и помогла разобраться, как своими руками сделать и установить систему старт-стоп в легендарный автомобиль ВАЗ 2107. Удачи и приятных поездок!
