Как сделать систему старт-стоп своими руками на ВАЗ 2107, чтобы машина заводилась одним нажатием кнопки

Подготовить необходимые материалы и инструменты

Чтобы своими руками сделать систему старт-стоп на ВАЗ 2107, в первую очередь нужно подготовить все необходимые материалы и инструменты.

Для начала составьте список всего, что может потребоваться. Вам понадобится кнопка старт-стоп, автомобильное реле, провода, клеммы, изолента, отвертки разных размеров, съемники, перчатки и очки — для безопасности.

Выбирайте качественные детали от проверенных производителей. Лучше заранее купить запас проводов, клемм и контактов — на всякий непредвиденный случай.

Особое внимание уделите выбору кнопки старт-стоп. Она должна быть удобной, надежной и подходить по дизайну к панели вашего ВАЗ 2107. Можно использовать специальные кнопки для классики или универсальные.

Проверьте заряд аккумулятора, состояние клемм и проводки. При необходимости зачистите клеммы и подтяните соединения. Также убедитесь, что у вас есть схемы электропроводки ВАЗ 2107 — они могут очень пригодиться.

Когда все детали и инструменты будут под рукой, можно приступать к следующему этапу — демонтажу панели приборов и поиску нужных проводов. Правильная подготовка — залог успешной установки старт-стопа!

Демонтировать панель приборов

После того, как все инструменты и материалы для установки старт-стопа на ВАЗ 2107 подготовлены, можно приступать к демонтажу панели приборов. Это необходимо, чтобы получить доступ к проводке и найти нужные провода зажигания и стартера.

Панель приборов крепится с помощью винтов и фиксаторов. Используйте отвертки, чтобы аккуратно открутить все винты по периметру панели. Затем воспользуйтесь съемниками, чтобы снять панель, отсоединив фиксаторы. Действуйте аккуратно, чтобы не повредить пластик.

Отложите панель в сторону и убедитесь, что провода не натянуты. Теперь у вас есть доступ к проводке за панелью приборов. Внимательно изучите схему, чтобы найти нужные провода. Зажигание обычно желтого цвета, стартер — красного.

Сделайте фотографии или заметки о расположении всех проводов, это поможет вам потом собрать все правильно обратно. Будьте аккуратны, не повредите проводку при демонтаже. И тогда можно будет приступать к подключению старт-стопа!

Найти провода зажигания и стартера

После демонтажа панели приборов ВАЗ 2107, перед установкой старт-стопа нужно найти и определить провода зажигания и стартера. Это ключевой момент, от которого зависит дальнейшая установка.

Используйте схему электропроводки машины, чтобы понять расположение нужных проводов. Провод зажигания обычно имеет желтую изоляцию, провод стартера — красную. Найдите их в пучке проводов и отведите в сторону, чтобы не перепутать при дальнейшем монтаже.

Осмотрите изоляцию проводов на наличие повреждений. При необходимости укрепите изолентой. Проверьте надежность контактов проводки. Зачистите и затяните, если нужно.

Убедитесь, что длина проводов зажигания и стартера достаточна для подключения старт-стопа. При необходимости нарастите провод, используя отводы. Заизолируйте все контакты.

Теперь, когда провода найдены и подготовлены, можно переходить к установке кнопки и реле старт-стопа. Соблюдайте полярность и цветовую маркировку при подключении. И помните про фото или схему расположения проводов, чтобы потом все собрать правильно.

Установить кнопку и реле

Когда провода зажигания и стартера найдены, можно приступать к установке кнопки и реле старт-стопа на ВАЗ 2107.

Сначала определитесь с местом установки кнопки на панели приборов. Оно должно быть удобным для водителя. Разметьте и аккуратно вырежьте отверстие под кнопку.

Затем установите реле старт-стопа в удобном месте под панелью, используя крепеж. Убедитесь, что оно надежно закреплено и не мешает другим элементам.

Подключите провода от кнопки и от реле к проводке машины, соблюдая полярность и используя отводы или удлинители при необходимости. Провод зажигания подсоединяется к кнопке, провод стартера — к реле.

Надежно заизолируйте все контакты и соединения термоусадкой или изолентой. Это предотвратит короткие замыкания.

Проверьте работу кнопки и реле до окончательной сборки. Все должно функционировать корректно. Теперь можно собирать блок управления и панель обратно.

Подсоединить провода к кнопке и реле

После установки кнопки и реле старт-стопа на место, нужно правильно подсоединить все провода. От этого будет зависеть работоспособность системы.

Используйте схему электропроводки ВАЗ 2107, чтобы не ошибиться с подключением. Провод от кнопки старт-стопа соединяется с проводом зажигания. Провод от реле — с проводом стартера.

Соблюдайте полярность, цветовую маркировку проводов и назначение контактов на реле. Не перепутайте провода, иначе система работать не будет. При необходимости используйте отводы или удлинители.

Надежно зафиксируйте провода с помощью изоленты или термоусадок. Проверьте качество контакта и изоляции в местах соединения. При плохом контакте возможны сбои в работе.

Обязательно сделайте пробное включение и проверьте работу старт-стопа перед окончательной сборкой. Все должно функционировать корректно при нажатии кнопки. Если что-то не работает — проверьте соединения и полярность подключения проводов.

После этого можно собирать панель приборов и устанавливать блок старт-стопа на место в автомобиле. Со стороны проводки все готово!

Собрать блок управления старт-стоп

После подключения всех проводов приходит время собрать блок управления системы старт-стоп в одно целое. Это позволит максимально аккуратно и надежно разместить его в автомобиле.

Сначала зафиксируйте кнопку и реле на монтажной панели или пластике при помощи саморезов или винтов. Убедитесь, что элементы жестко закреплены.

Затем аккуратно соберите все провода в жгут и закрепите его стяжками или изолентой. Позаботьтесь о том, чтобы провода не пережимались и не терлись о кузов автомобиля в процессе эксплуатации.

При необходимости установите дополнительную защиту в виде гофрированной трубки для проводов. Это предохранит их от механических повреждений.

Дополнительно можно прикрепить к блоку предохранители или диоды для защиты электроники автомобиля от скачков напряжения.

Проверьте еще раз работу старт-стопа и надежность всех контактов и изоляции. Теперь блок готов к установке в салон автомобиля!

Установить блок под панелью приборов

После того как блок управления старт-стоп собран, его можно устанавливать на место в автомобиле. Лучше всего это делать под панелью приборов.

Выберите место, где достаточно пространства для размещения блока и проводов. Желательно максимально скрыть его от водителя и пассажиров.

Используйте крепеж, который надежно закрепит блок на кузове ВАЗ 2107. При необходимости можно приварить специальные кронштейны.

Убедитесь, что при установке блок не мешает педалям и рулевой колонке. Также проверьте доступ к другим элементам под панелью приборов для возможности их обслуживания.

Аккуратно разместите все провода, используя пластиковые стяжки. Закрепите их так, чтобы избежать трения. При необходимости наденьте защитную гофру на жгут проводов.

Осмотрите места соединений и изоляцию. Все должно быть надежно. Теперь можно устанавливать панель приборов на место. Блок старт-стопа готов к работе!

Проверить работу старт-стопа

Система старт-стоп позволяет запускать двигатель автомобиля одним нажатием кнопки, не используя ключ зажигания. Это очень удобно, особенно в морозы, когда не хочется выходить из машины. Установить такую систему на ВАЗ 2107 можно своими руками, если разобраться в принципах ее работы.

Прежде всего, нужно понимать, что система старт-стоп не отменяет замок зажигания. Ключ по-прежнему нужно будет поворачивать в положение «Зажигание», чтобы активировать бортовую сеть. Кнопка старт-стоп просто замыкает цепь стартера, имитируя поворот ключа в положение «Стартер».

Для подключения кнопки старт-стоп потребуются:

• Сама кнопка с подсветкой
• Реле с рабочим напряжением 12В
• Провода сечением 1-1.5 мм2
• Плавкие предохранители на 10-15А
• Клеммы для подключения проводов

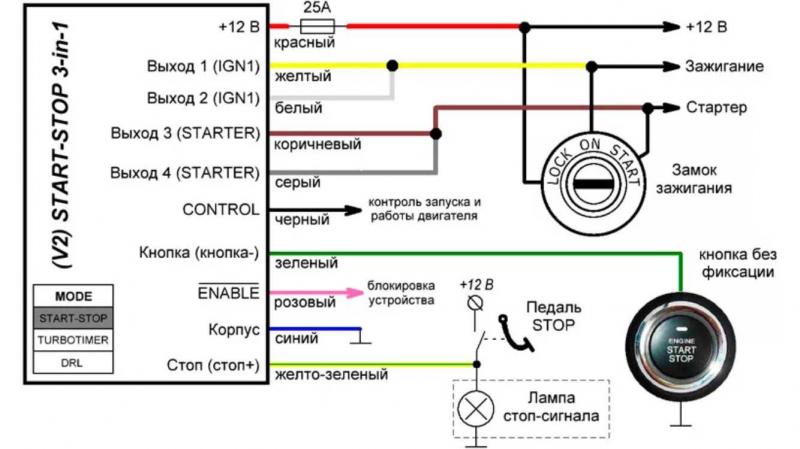

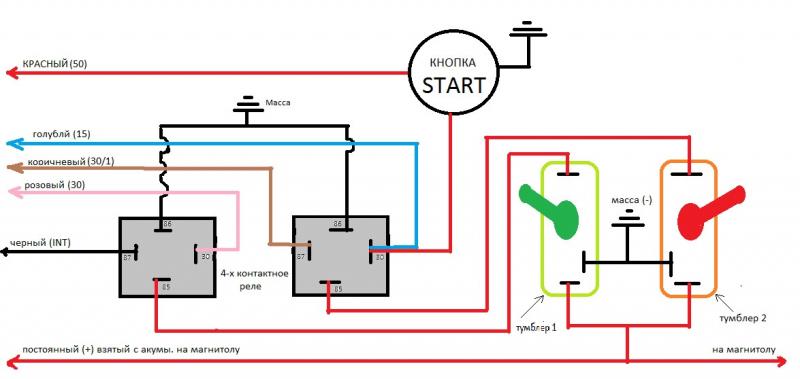

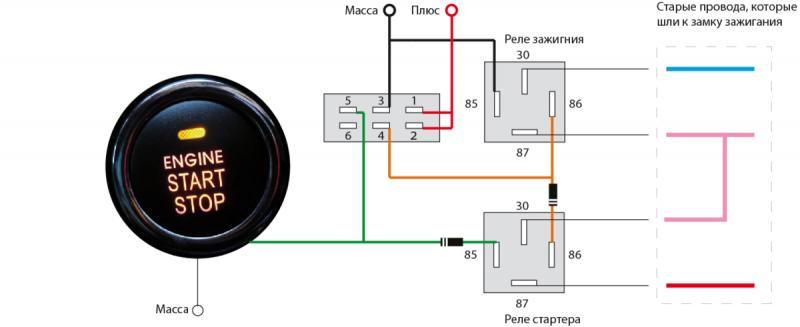

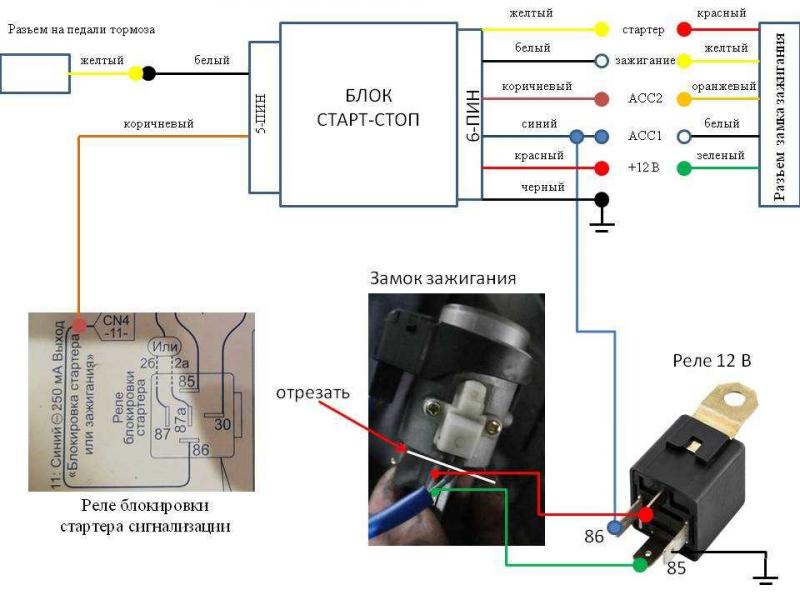

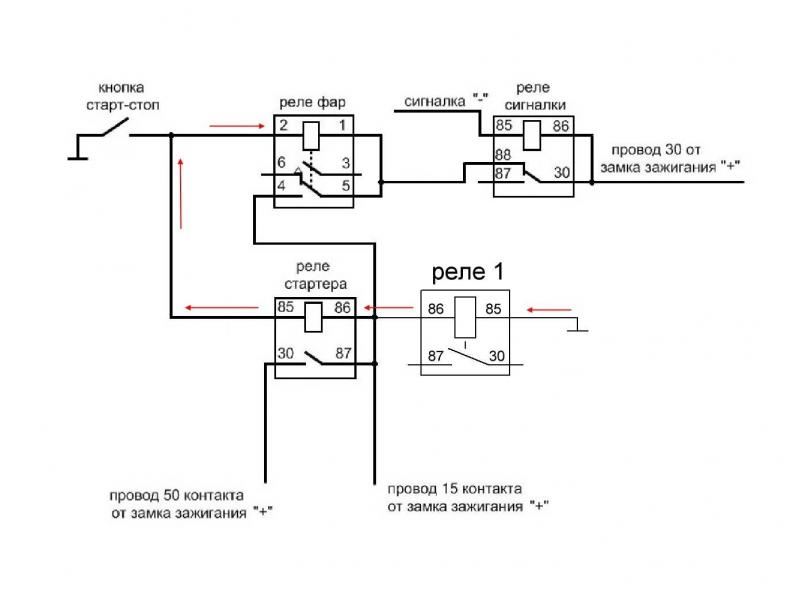

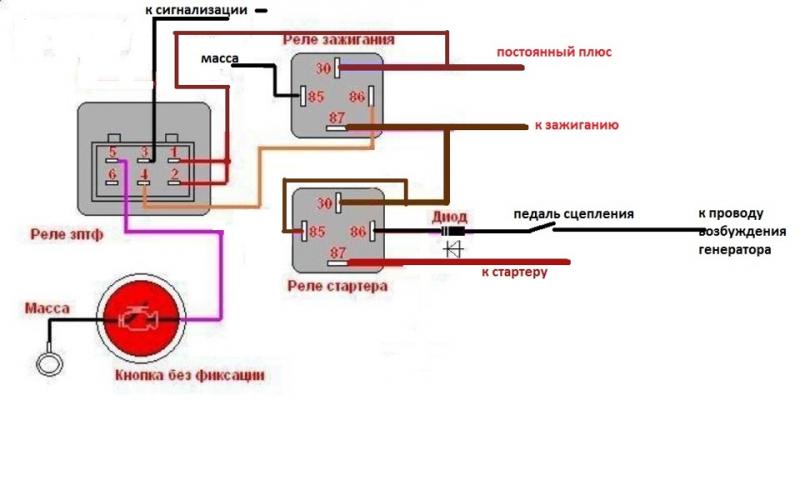

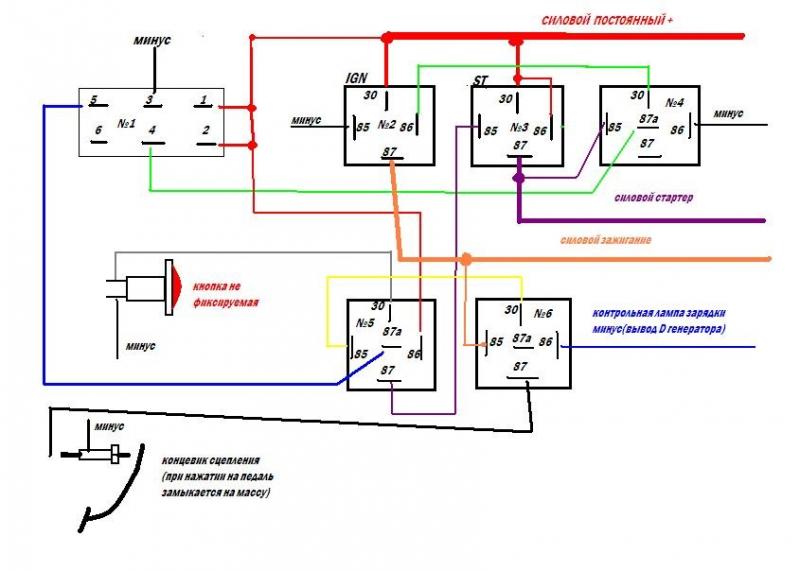

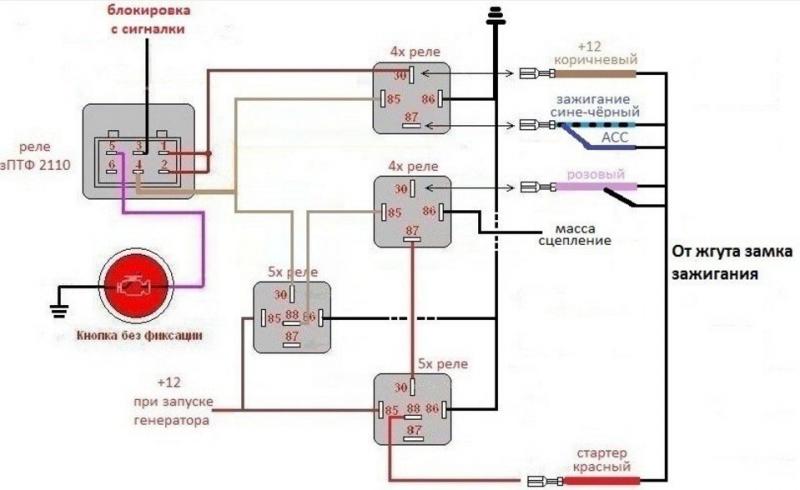

Схема подключения простая. От кнопки идет провод к катушке реле. При нажатии на кнопку реле срабатывает и замыкает цепь от аккумулятора непосредственно на стартер. В цепь обязательно нужно поставить предохранитель, чтобы избежать перегрева проводки при зависании стартера.

Установить кнопку удобнее всего на центральную консоль или под рулевую колонку в легкодоступном месте. Прокладывая провода, следует избегать острых кромок, источников тепла и подвижных частей, чтобы изоляция не повредилась. Подключение к проводке автомобиля лучше делать методом скрутки и запайки для надежного контакта.

После установки обязательно нужно проверить работу старт-стопа. Для этого повернуть ключ зажигания в положение «Зажигание», нажать и удерживать кнопку примерно 5 секунд. Двигатель должен надежно завестись, а после отпускания кнопки — сразу заглохнуть. Это будет означать, что система работает корректно.

Таким образом, установка кнопки старт-стоп на ВАЗ 2107 — довольно простая операция, посильная каждому автолюбителю. Главное — внимательно продумать схему, правильно рассчитать нагрузки и аккуратно выполнить монтаж. После небольших тестов можно наслаждаться комфортным запуском автомобиля в любую погоду.

Как заизолировать контакты и провода

Многие автолюбители хотят сделать систему старт-стоп на своем автомобиле ВАЗ 2107, чтобы облегчить запуск двигателя. Это позволяет завести машину одним нажатием кнопки, не поворачивая ключ в замке зажигания. Чтобы создать такую систему своими руками, нужно выполнить несколько действий.

Во-первых, нужно купить кнопку старт-стоп, реле и провода. Кнопка монтируется в удобном для водителя месте, например на панели приборов. Реле нужно для коммутации цепи зажигания, а провода — для соединения всех элементов.

Далее необходимо найти провод, который идет к замку зажигания, и перерезать его. К одному концу этого провода потом будет подключено реле, а к другому — сам замок зажигания. Также нужно будет найти провод от аккумулятора и подключить его к реле.

После этого с помощью проводов соединяют кнопку, реле и разрезанный провод зажигания. Один провод идет от кнопки к управляющему контакту реле, второй провод соединяет реле и провод зажигания. Также не забудьте установить предохранитель в цепь питания реле.

Очень важный момент — правильно заизолировать все контакты и соединения. Для этого используйте термоусадку или изоленту. Это нужно, чтобы предотвратить короткие замыкания и обеспечить надежность системы.

После подключения необходимо проверить работу старт-стопа. Для запуска двигателя теперь достаточно нажать кнопку, не поворачивая ключ. Такая система позволяет упростить запуск автомобиля ВАЗ 2107.

Главное при установке старт-стопа — аккуратность и внимательность. Правильное подключение и изоляция всех элементов позволят осуществить монтаж системы своими руками и обеспечат ее надежную работу на автомобиле.

Как собрать панель приборов обратно

Установка системы старт-стоп на ВАЗ 2107 своими руками — процесс довольно простой, но ответственный. После того, как все элементы присоединены и проверены, необходимо аккуратно собрать панель приборов обратно.

Перед сборкой убедитесь, что провода расположены правильно и не пережаты при установке панели. Проверьте, чтобы провод от кнопки старт-стопа не касался движущихся частей и не мешал работе других элементов панели.

Собирайте панель в обратном порядке. Сначала установите каркас панели, затем можно вставлять приборы — спидометр, тахометр и остальные датчики. Провода аккуратно уложите по краям, используя пластиковые фиксаторы или скобы.

Очень важно правильно установить кнопку старт-стопа, чтобы было удобно ее нажимать водителю. Закрепите кнопку в выбранном месте с помощью саморезов или винтов так, чтобы она не болталась и не мешала вождению.

После установки панели обязательно проверьте работу всех контрольных ламп и датчиков — указателя температуры, уровня топлива и так далее. Также еще раз убедитесь в правильности работы кнопки старт-стоп — запустите и заглушите двигатель парой нажатий.

Будьте предельно аккуратны и внимательны при сборке панели, чтобы не повредить электрические цепи и другие важные элементы. Правильная сборка гарантирует работоспособность системы старт-стоп и безопасность вождения автомобиля.

Установив систему своими руками, вы сэкономите на работе автосервиса и получите удобный функционал. Теперь, чтобы завести свой ВАЗ 2107, достаточно нажать кнопку старт-стоп, не поворачивая ключ зажигания. А правильная сборка панели позволит наслаждаться работой системы на протяжении долгого времени.

Как проверить работу всех приборов

Установка системы старт-стоп на ВАЗ 2107 своими руками — это вполне реальная задача для автолюбителя. Но после монтажа необходимо обязательно проверить работоспособность всех приборов и датчиков.

Прежде всего, убедитесь, что после включения зажигания вся панель приборов загорается. Должны работать спидометр, тахометр, указатели температуры двигателя и уровня топлива. Также проверьте все контрольные лампы — аварийной сигнализации, давления масла, непристегнутых ремней безопасности.

Обязательно запустите двигатель и посмотрите, не загорается ли индикатор Check Engine — это может говорить о наличии ошибок в работе электронных систем автомобиля. Также проверьте работу стеклоочистителей, освещения, обогрева стекол.

Отдельное внимание стоит уделить проверке кнопки старт-стоп. Несколько раз запустите и заглушите двигатель, чтобы убедиться в стабильной работе системы. Проверьте надежность крепления кнопки, легкость ее нажатия. Понаблюдайте, не горит ли лишний индикатор на панели при использовании старт-стопа.

Также обязательно проверьте работу звуковой сигнализации, фар, поворотников, стоп-сигналов. Проехав на автомобиле пару километров, убедитесь в отсутствии посторонних шумов, вибраций, запахов.

Правильная и тщательная проверка позволит выявить и устранить возможные дефекты, допущенные при монтаже системы старт-стоп. Это гарантирует безопасную эксплуатацию автомобиля ВАЗ 2107 с установленным дополнительным оборудованием.

Выполнив все подключения грамотно и аккуратно, можно своими руками реализовать на классической «копейке» очень полезный функционал. Система старт-стоп позволит облегчить ежедневное использование автомобиля и сделает поездки более комфортными.

Как отрегулировать положение кнопки на панели

Установка кнопки старт-стоп для системы запуска двигателя на ВАЗ 2107 своими руками — ответственный этап. После монтажа кнопки важно правильно отрегулировать ее положение на панели приборов.

Главные критерии при выборе места для кнопки — удобство и безопасность. Кнопка должна располагаться в зоне легкой доступности для водителя, чтобы можно было нажать ее, не отвлекаясь от дороги.

Оптимальные варианты — установка кнопки на центральной консоли рядом с рычагом коробки передач или на самой панели приборов справа от руля. Некоторые автолюбители размещают кнопку на рулевой колонке или даже на самом руле.

Очень важно избежать случайных нажатий во время движения. Поэтому кнопку лучше расположить так, чтобы при переключении передач или повороте руля она не задевалась. Оптимальный вариант — на 10-20 см ниже рукоятки рычага КПП.

После выбора места кнопку необходимо надежно закрепить саморезами или винтами. Проверьте, чтобы она не болталась и не создавала посторонних шумов при движении. Также убедитесь, что крепление кнопки не мешает доступу к другим элементам на панели.

Отрегулируйте усилие нажатия кнопки — оно должно быть комфортным для водителя. Нажимать кнопку должно быть легко и удобно, чтобы это действие не отвлекало от управления автомобилем.

Правильная установка кнопки старт-стопа в салоне ВАЗ 2107 позволит комфортно и безопасно пользоваться системой запуска двигателя одним нажатием. А грамотный монтаж своими руками — отличная возможность сэкономить и облегчить эксплуатацию автомобиля.

Как подключить аккумулятор и запустить двигатель

После того, как система старт-стоп смонтирована на ВАЗ 2107 своими руками, нужно аккуратно подключить аккумулятор обратно и запустить двигатель. Это важный момент, поскольку именно запуск покажет — все ли выполнено правильно.

Перед подключением аккумулятора убедитесь, что все провода надежно изолированы и не касаются металлических частей. Также проверьте полярность — клеммы должны совпадать с подключением до демонтажа.

Аккуратно затяните клеммы, строго следуя инструкции по эксплуатации автомобиля. Не перетягивайте соединения! После подключения аккумулятора установите защитный колпак клемм.

Теперь можно сесть в автомобиль и запустить двигатель. Для первого запуска рекомендуется использовать ключ в замке зажигания. Проверьте работу всех систем — приборов, света, сигнализации.

Затем попробуйте запустить двигатель с помощью кнопки старт-стоп. Нажмите и удерживайте кнопку в течение 5-7 секунд. Отпустите после запуска. Также заглушите двигатель нажатием кнопки.

Обязательно проверьте надежность всех контактов и отсутствие «паразитных» нагрузок на электрику. Послушайте, нет ли посторонних звуков при работе стартера и двигателя.

Правильное подключение аккумулятора и первый запуск двигателя — ответственный момент при установке системы старт-стоп на ВАЗ 2107. Убедившись в корректной работе, можно наслаждаться комфортным запуском одним нажатием кнопки!

Как проверить надежность работы системы

После установки системы старт-стоп на ВАЗ 2107 своими руками обязательно нужно тщательно проверить надежность ее работы. От этого зависит безопасность вождения и спокойная эксплуатация автомобиля.

Прежде всего, проверьте стабильность работы системы при разном уровне заряда аккумулятора. Для этого можно попеременно запускать двигатель ключом и кнопкой в течение нескольких циклов.

Также обязательно проверьте запуск в холодное время года. Эффективность стартера при низких температурах может снижаться, и важно убедиться, что система надежно работает даже зимой.

Оцените устойчивость системы к вибрациям — проверьте запуск двигателя при работающем на холостых оборотах моторе, когда вибрация максимальна. Также протестируйте на неровной дороге.

Послушайте, нет ли посторонних шумов или искрения при запуске стартером через реле системы старт-стоп. Это может говорить о ненадежном контакте в цепи.

Обязательно проверьте надежность крепления кнопки и отсутствие ложных срабатываний на ухабах или при торможении. Это важно для безопасности.

Тщательное тестирование поможет выявить и устранить возможные недостатки монтажа системы. Автомобиль будет заводиться одним нажатием кнопки всегда и в любых условиях — это правильная работа системы старт-стоп.

Наслаждаться легким запуском автомобиля!

Установив систему старт-стоп на легендарную «копейку» ВАЗ 2107 своими руками, можно в полной мере насладиться удобством легкого запуска двигателя одним нажатием кнопки.

Благодаря системе старт-стоп теперь, чтобы завести машину, не нужно каждый раз вставлять ключ в замок зажигания, поворачивать его, переживая, что мотор не заведется с первой попытки в холодную погоду.

Достаточно сесть в автомобиль, нажать кнопку и через пару секунд двигатель оживет, готовый к поездке. При этом ключ можно держать в кармане — он нужен только для открывания дверей.

Благодаря старт-стопу даже длительные пробки в час пик не так раздражают — двигатель можно безболезненно заглушить нажатием кнопки и снова запустить, как только поток тронулся.

Нет нужды больше снимать руку с руля, чтобы вставить ключ в замок зажигания. Все управление запуском — под большим пальцем водителя, что очень удобно.

Короткая процедура запуска системой старт-стоп экономит время и нервы. А главное — радует возможностью просто наслаждаться комфортной ездой на легендарной «копейке» ВАЗ 2107!
