Как сделать систему старт-стоп на ВАЗ 2107 своими руками: порядок действий для установки
Подготовка необходимых инструментов и материалов
Установка системы старт-стоп на ВАЗ 2107 своими руками требует определенной подготовки. Вам понадобятся следующие инструменты и материалы:
- Набор отверток разных размеров
- Плоскогубцы
- Бокорезы
- Ножницы по металлу
- Наждачная бумага
- Провода сечением не менее 1,5 мм2
- Кнопка старт-стоп
- Реле стартера
- Предохранители
- Клеммы для соединения проводов
- Изолента
Перед началом работ проверьте исправность аккумулятора, стартера и генератора — система не будет работать должным образом, если эти компоненты вышли из строя. Также убедитесь, что у вас есть схемы электропроводки вашего конкретного автомобиля — монтаж может немного различаться в зависимости от комплектации и года выпуска.
Все необходимые детали лучше приобретать в специализированном автомагазине. Оптимальный вариант — комплект для установки старт-стопа, в который входит все необходимое. Также посоветуйтесь с продавцами, какие именно детали подойдут для вашего автомобиля.
При подготовке к установке рекомендуется ознакомиться с подробными инструкциями и, по возможности, посмотреть видео с пошаговым процессом. Это поможет лучше представить весь процесс и избежать ошибок. При покупке комплекта зачастую идет подробная инструкция от производителя.
Установка старт-стопа требует подключения к электропроводке автомобиля, поэтому работы лучше проводить при отключенном аккумуляторе. Автомобиль должен быть припаркован на ровной поверхности, желательно в теплом помещении — это облегчит монтаж.
При соблюдении всех инструкций и правил техники безопасности установка старт-стопа не должна представлять особого труда. Главное — внимательность и аккуратность при работе с электрикой. Если есть сомнения в своих силах, лучше доверить монтаж профессионалам.
Установка системы старт-стоп на ВАЗ 2107 своими руками — отличный способ улучшить комфорт водителя и сэкономить топливо. Эта полезная функция позволяет заглушить двигатель на холостом ходу одним нажатием кнопки, а затем так же легко запустить его снова, не используя ключ зажигания. Чтобы сделать такую систему на ВАЗ 2107, нужно выполнить несколько несложных шагов.
Прежде всего, необходимо демонтировать старую панель приборов. Для этого откручиваем винты по периметру и аккуратно снимаем ее. Затем отсоединяем разъемы задней части комбинации приборов и устанавливаем новую панель. Разумеется, лучше приобрести уже готовый вариант с кнопкой старт-стоп.
Следующий шаг — прокладка проводов. От кнопки на панели до блока управления двигателем протягиваем провод сечением не менее 0,75 мм2. Плюсовую клемму подключаем к контакту на кнопке, а минус — к массе автомобиля. Желательно это делать при помощи пайки, а не скрутки.
Теперь подаем питание. Для этого от АКБ прокладываем провод такого же сечения до кнопки и далее — к блоку управления двигателем. На панель устанавливаем предохранитель в 5 Ампер.
Настраиваем работу системы старт-стоп. В блоке управления двигателем ищем контакт, отвечающий за сигнал ключа зажигания в положении «Заведено». При нажатии кнопки старт-стоп необходимо, чтобы на него подавался импульс для запуска мотора. Аналогично настраиваем выключение при повторном нажатии.
Осталось проверить работоспособность. Для первого запуска рекомендуется сесть в автомобиль с работающим двигателем. Нажимаем кнопку — мотор глохнет. Ждем 5-10 секунд и снова запускаем двигатель такой же кнопкой. Если все сделано правильно, можно наслаждаться комфортным и экономичным старт-стопом!
Конечно, лучше доверить такую ответственную работу профессионалам. Но сделать систему старт-стоп на ВАЗ 2107 своими руками тоже реально, если внимательно следовать инструкции и соблюдать технику безопасности. Удачной установки и приятных поездок!
Установка кнопки старт-стоп
Многие водители мечтают об установке кнопки старт-стоп на своем автомобиле ВАЗ 2107. И это неудивительно — такая система позволяет экономить топливо и улучшает комфорт управления за счет автоматического запуска и выключения двигателя. К счастью, сделать ее своими руками на «классике» довольно просто, главное — четко следовать инструкции.
Прежде всего, закажите или купите готовую кнопку с проводкой. Лучше выбрать модель с подсветкой и защитой от случайных нажатий. Также приготовьте несколько метров провода сечением 0,75-1 мм2, предохранитель на 5 Ампер, разъемы, отвертку, паяльник и липкую ленту.
Самый ответственный этап — демонтаж старой панели приборов. Придется аккуратно открутить все болты по периметру, отсоединить разъемы, снять «нос» и установить новый с кнопкой старт-стоп. Не повредите пластик!
Теперь прокладываем провода: один от кнопки к блоку управления двигателем, второй от АКБ к кнопке через предохранитель. Подключаем все к соответствующим контактам при помощи пайки и надежно фиксируем.
Осталось самое интересное — настройка системы. В блоке управления ищем вывод от ключа зажигания и прописываем логику, чтобы по нажатию кнопки старт-стоп подавался нужный сигнал. Проверяем все в работе!
Конечно, лучше доверить монтаж профессионалам, чтобы не поломать электронику. Но сделать кнопку старт-стоп на ВАЗ 2107 своими руками тоже реально, нужно лишь внимательно следовать инструкции. Удачи и приятных поездок без лишней траты топлива!
Подключение проводов к кнопке старт-стоп
Один из важнейших этапов при установке системы старт-стоп на ВАЗ 2107 — правильное подключение проводов к кнопке. От качества соединений будет зависеть надежная работа всей системы, поэтому к этому нужно подойти с полной ответственностью и строго следовать инструкции.
Для начала нужно подготовить необходимые материалы: провод сечением не менее 0,75 мм2, клеммы, паяльник, отвертку, изоленту. Оптимальный вариант — провод медный, чтобы обеспечить минимальное падение напряжения. Длина зависит от расположения кнопки и блока управления двигателем.
Самый простой способ подключения — при помощи пайки. Нужно аккуратно зачистить концы проводов, нанести флюс и хорошо пропаять клеммы. Важно исключить холодные соединения, иначе контакт будет нестабилен. Крепление делаем механическое.
От кнопки прокладываем один провод к блоку управления двигателем — он будет передавать сигнал на запуск/выключение мотора. Второй идет к предохранителю от АКБ и также присоединяется к кнопке старт-стоп.
Все соединения нужно выполнять аккуратно, без перекручивания проводов. Изолируем места пайки изолентой, восстанавливаем заводскую проводку. Проверяем надежность контакта на кнопке и отсутствие короткого замыкания.
Конечно, лучше доверить монтаж профессионалам, чтобы не допустить ошибок. Но подключить провода к кнопке старт-стоп на ВАЗ 2107 своими руками тоже можно. Главное — быть предельно внимательным и аккуратным, тогда система будет работать исправно.
Монтаж реле в моторный отсек
После установки кнопки старт-стоп и прокладки проводов на ВАЗ 2107, необходимо смонтировать дополнительное реле в моторном отсеке. От правильности его подключения будет зависеть стабильная работа всей системы, поэтому этот этап нужно выполнять максимально качественно и ответственно.
Лучше всего использовать герметичное автомобильное реле на 12V с нормально-разомкнутыми контактами. Подойдет, например, модель для включения стартера. Крепим реле к кузову с помощью саморезов или встроенных «ушек», предварительно обезжирив поверхность.
Далее подсоединяем провода. От кнопки старт-стоп протягиваем кабель управления к реле — он будет подавать сигнал на срабатывание. Плюс питания берем непосредственно от АКБ, массу — к кузову. От нормально-замкнутых контактов реле идет провод к блоку управления двигателем.
Все соединения делаем при помощи пайки, изолируем и надежно фиксируем. Проверяем правильность подключения с помощью тестера или контрольной лампы. Убеждаемся, что реле срабатывает при подаче управляющего импульса.
Конечно, лучше доверить эту ответственную операцию профессионалам. Но смонтировать дополнительное реле для системы старт-стоп в моторном отсеке ВАЗ 2107 своими руками тоже вполне реально. Главное — строго следовать схеме и обеспечить надежный контакт во всех точках подключения.

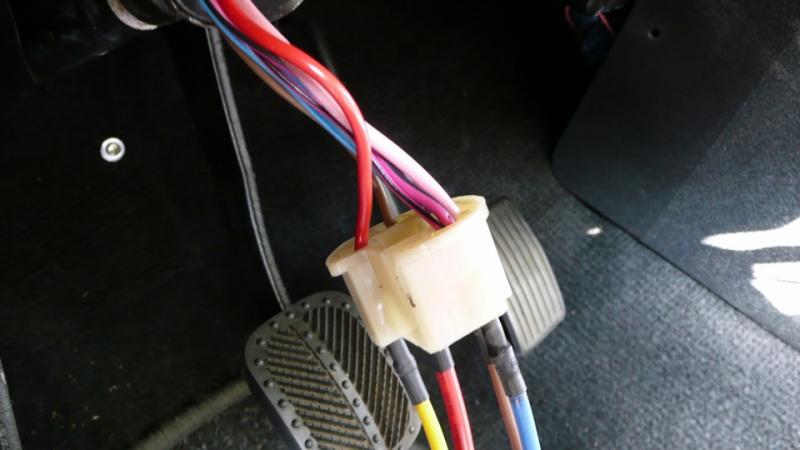

Подключение реле к проводке зажигания
После установки реле в моторном отсеке ВАЗ 2107, необходимо правильно подключить его к проводке зажигания — именно это соединение обеспечит работу всей системы старт-стоп. Для надежности лучше использовать пайку и качественные автомобильные разъемы.
Сначала найдем нужные провода. Массу подключаем к кузову в удобном месте при помощи самореза и клеммы. Плюс питания берем от главного предохранителя в монтажном блоке — это обеспечит электропитание реле.
Теперь находим проводку от замка зажигания. Лучше всего использовать провод, который идет к катушке зажигания — он подает сигнал в момент поворота ключа в замке. Отсоединяем его от катушки и подключаем к нормально-замкнутым контактам реле.
Все соединения необходимо выполнить методом пайки, изолировать термоусадкой или изолентой. Проверить надежность и отсутствие обрывов. Также убедиться, что при подаче сигнала от ключа зажигания реле срабатывает и замыкает цепь запуска двигателя.
Правильное подключение реле к проводке зажигания — один из ключевых моментов при установке системы старт-стоп на ВАЗ 2107. От этого зависит стабильная работа всей системы, поэтому здесь лучше проявить максимум аккуратности и внимания к деталям.

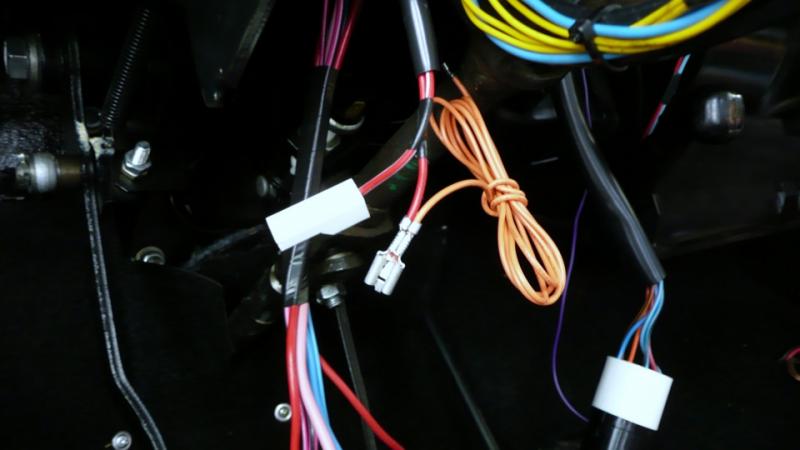

Прокладка проводов от кнопки к реле
После того как кнопка старт-стоп установлена на панели приборов ВАЗ 2107, необходимо правильно проложить провода от нее к реле в моторном отсеке. Это важный этап, от которого будет зависеть стабильная работа всей системы.
Для начала возьмите провод сечением не менее 0,5 мм2, зачистите концы и обжимите наконечники или облудите. Длина кабеля рассчитывается исходя из расположения кнопки и реле — запас по длине лишним не будет.
Теперь аккуратно протягиваем провод, избегая изломов и натяжения. Можно закрепить его пластиковыми хомутами или скобами. Рекомендуется прокладывать вдоль штатной электропроводки, под панелями.
Концы провода подсоединяем к контактам кнопки и управляющим выводам реле, предварительно зачистив и облудив. Крепление делаем надежное, механическое. Проверяем отсутствие обрывов и короткого замыкания.
При прокладке проводки нужно проявлять аккуратность и уделить внимание качеству соединений. Это залог надежной работы системы старт-стоп, смонтированной своими руками на ВАЗ 2107.
Установка системы старт-стоп на ВАЗ 2107 своими руками — отличный способ улучшить комфорт вашего автомобиля. Хотя этот процесс и требует некоторых технических навыков, при должной подготовке и терпении он вполне осуществим для начинающего автолюбителя.
Проверка работоспособности системы старт-стоп
Прежде всего, убедитесь, что ваш автомобиль технически совместим с системой старт-стоп. Для классики ВАЗ, выпущенной после 2000 года, это обычно не проблема. Однако на более старых моделях может потребоваться модернизация электропроводки и других компонентов.
Затем проверьте исправность аккумулятора, генератора и стартера — им предстоит серьезная нагрузка. Убедитесь, что уровни масел и охлаждающей жидкости в норме. Некоторые водители рекомендуют заменить штатные свечи на более «горячие» для облегчения повторных запусков двигателя.
Подготовка необходимых комплектующих
Для установки старт-стопа на ВАЗ 2107 или классику вам потребуются:
- Кнопка старт-стопа
- Комплект проводов
- Реле включения стартера
- Дополнительное реле включения зажигания
- Кронштейн крепления кнопки
- Необходимые адаптеры и переходники
Лучше всего использовать специализированный комплект для ВАЗ 2107, чтобы все точно подошло. При покупке комплектующих уточните совместимость с вашей моделью авто.

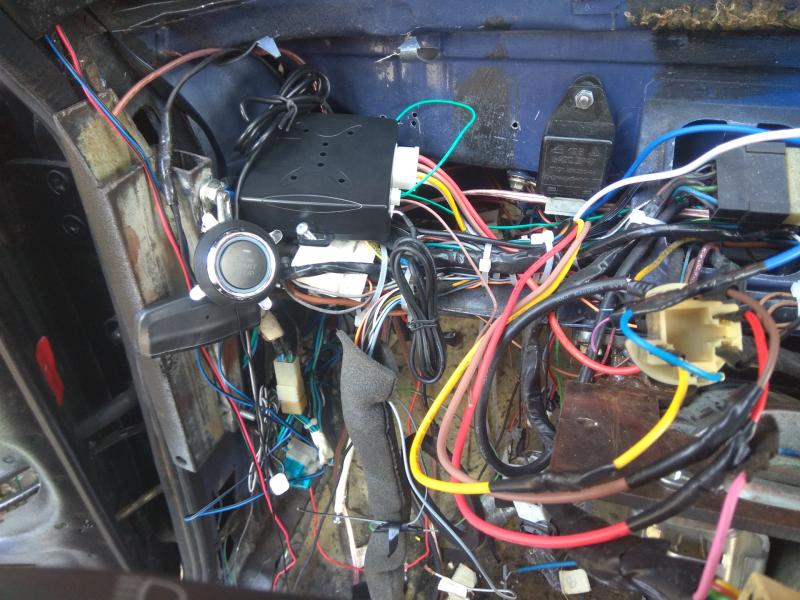

Установка кнопки старт-стопа

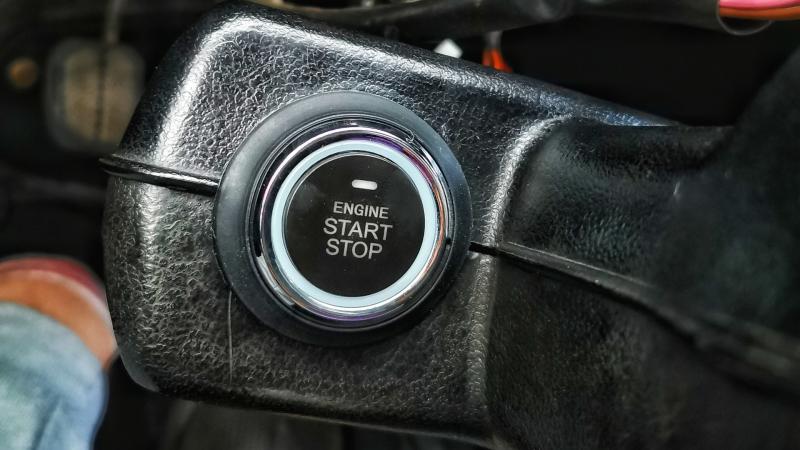

Кнопка старт-стопа обычно монтируется на центральную консоль или туннель пола в удобном для водителя месте. Используйте прилагающийся кронштейн и следуйте инструкции производителя по ее установке.

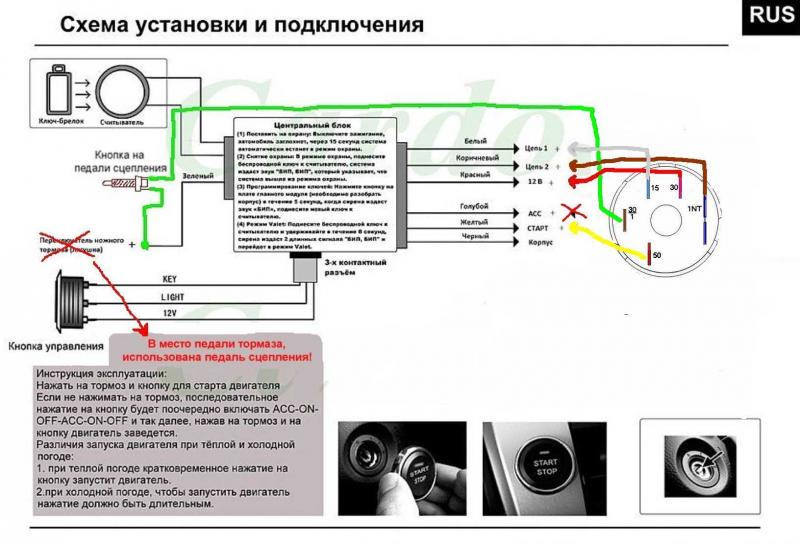

Прокладка и подключение проводов — наиболее трудоемкая часть работы. Необходимо аккуратно проложить все провода, обеспечив надежный контакт и изоляцию. Пользуйтесь схемой подключения для вашей модели автомобиля.
Подсоедините провода от кнопки к реле стартера и дополнительному реле зажигания. Затем подключите реле к штатной проводке автомобиля в соответствии с инструкцией. Используйте прилагающиеся переходники по необходимости.
Проверка работоспособности
После завершения установки проверьте работу системы старт-стоп в действии. Для этого:
- Заведите двигатель ключом зажигания как обычно.
- Нажмите кнопку старт-стопа для выключения двигателя — он должен заглушиться.
- Нажмите кнопку снова для перезапуска двигателя.
- Повторите выключение и запуск несколько раз, чтобы убедиться в стабильной работе.
Обязательно проверьте работу всех электрических систем после установки. Если есть проблемы, проверьте проводку и соединения.
При правильной установке вы теперь можете запускать и глушить двигатель простым нажатием кнопки старт-стопа! Это сделает вождение ВАЗ 2107 намного более комфортным и удобным. Приятных поездок!
Помимо основных компонентов вроде кнопки старт-стоп, проводки и реле, для полноценной работы системы на ВАЗ 2107 может потребоваться установка дополнительных датчиков и реле.
Установка дополнительных датчиков и реле
Во-первых, рекомендуется установить датчик холостых оборотов. Он не даст мотору заглохнуть на холостом ходу при работающей системе старт-стоп. Датчик монтируется в разрыв шланга между дроссельной заслонкой и впускным коллектором.
Также имеет смысл поставить датчик давления масла, не дающий двигателю запуститься при недостаточном давлении. Он врезается в масляную магистраль и подключается к блоку управления системой старт-стоп.
Кроме того, установка дополнительного реле вентилятора поможет избежать перегрева мотора при частых остановках на светофорах и пробках. Оно будет включать вентилятор по необходимости при неработающем двигателе.
Подключение датчиков
При монтаже дополнительных датчиков строго следуйте инструкции производителя автоэлектрики. Используйте только качественные компоненты, рассчитанные на работу в условиях вибрации и перепадов температур.
Аккуратно выберите места для установки датчиков и проложите проводку. Жгуты проводов надежно закрепите, изолируйте и защитите от возможных повреждений. Подключите разъемы датчиков к блоку управления согласно электрической схеме.
Проверка работы
После установки дополнительных компонентов еще раз тщательно проверьте работу системы старт-стоп:
- При работающем двигателе отключите датчик холостых оборотов — мотор должен заглохнуть.
- Проверьте срабатывание датчика давления масла, имитируя падение давления — запуск двигателя должен блокироваться.
- Убедитесь, что при выключенном двигателе включается вентилятор по мере роста температуры.
Только удостоверившись в корректной работе всех компонентов, можно выезжать на дорогу. Правильно установленные дополнительные датчики и реле сделают использование системы старт-стоп на ВАЗ 2107 еще более комфортным и безопасным.
В целом, создание полноценной системы старт-стоп на классике своими руками — вполне реальная задача. Главное — внимательно изучить схемы, действовать по инструкции и использовать качественные комплектующие. Потраченное время и усилия окупятся комфортом вождения и экономией топлива.
После установки всех необходимых компонентов системы старт-стоп приходит время настроить ее работу — запрограммировать блок управления. От правильной настройки будет зависеть надежность и долговечность всей системы, поэтому к этому этапу стоит подойти со всей серьезностью.
Программирование блока управления
Современные блоки управления для системы старт-стоп позволяют гибко настраивать логику работы. Для программирования потребуется специальный компьютерный интерфейс, поставляемый в комплекте с блоком.
Подключите блок управления к компьютеру с помощью интерфейса. Запустите программу настройки параметров и следуйте инструкции. Обычно можно задать:
- Минимальное время работы двигателя перед выключением
- Максимальное время выключенного состояния
- Частоту срабатываний системы за поездку
- Задержку срабатывания и другие настройки
Настройте параметры в соответствии с особенностями вашего автомобиля и условиями эксплуатации. Обычно производитель блока управления предоставляет рекомендуемые значения параметров.
Проверка и тестирование
После программирования проверьте работу системы в действии:
- Совершите пробную поездку, имитируя остановки на светофорах через заданные промежутки.
- Убедитесь, что двигатель глушится и запускается спустя настроенное время.
- Отследите показания датчиков на компьютере, сверяя их с реальной работой системы.
- При необходимости скорректируйте настройки.
Оптимальные настройки блока управления подбираются методом последовательных приближений, поэтому будьте готовы к необходимости тестирования в различных условиях.
Позаботьтесь также о мероприятиях по диагностике и профилактическому обслуживанию системы старт-стоп. Регулярно проверяйте датчики и контролируйте показания блока управления на наличие ошибок. При обнаружении отклонений своевременно устраняйте неполадки.
Грамотно запрограммированный блок управления позволит вашей системе старт-стоп работать предсказуемо и надежно, обеспечивая комфорт и безопасность поездок. Приятных вам остановок на светофорах!
Как сделать систему старт-стоп на ВАЗ 2107 своими руками: порядок действий для установки
Установка системы старт-стоп на автомобиль ВАЗ 2107 своими руками — отличный способ улучшить комфорт вождения и сэкономить топливо. С помощью такой системы двигатель будет автоматически заглушаться при остановке на светофоре или в пробке, а после нажатия на кнопку снова запускаться. Это избавит от необходимости постоянно выключать и заводить мотор вручную.
Чтобы сделать систему старт-стоп на ВАЗ 2107, потребуются следующие материалы и инструменты:
— реле включения стартера и фара;
— кнопка старт-стоп с нормально разомкнутыми контактами;
— провода сечением 1-1,5 мм2;
— предохранители (5А и 20А);
— отвертки крестовая и плоская;
— плоскогубцы;
— изолента.

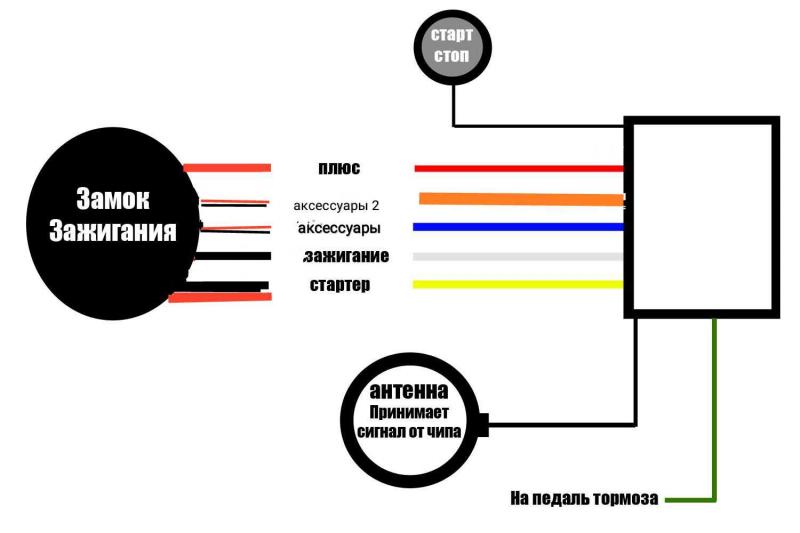

Порядок установки выглядит следующим образом:
- Найти источник питания. Лучше всего взять провод из предохранителя (20А), который идет к замку зажигания. Он дает питание в положении «Зажигание включено».
- Найти провод от замка зажигания, идущий к катушке зажигания. При включенном зажигании по нему будет поступать напряжение 12В.
- Найти провод от ключа зажигания, идущий к стартеру. По нему подается напряжение 12В в момент включения стартера.
- Установить кнопку старт-стоп в удобном месте на панели приборов.

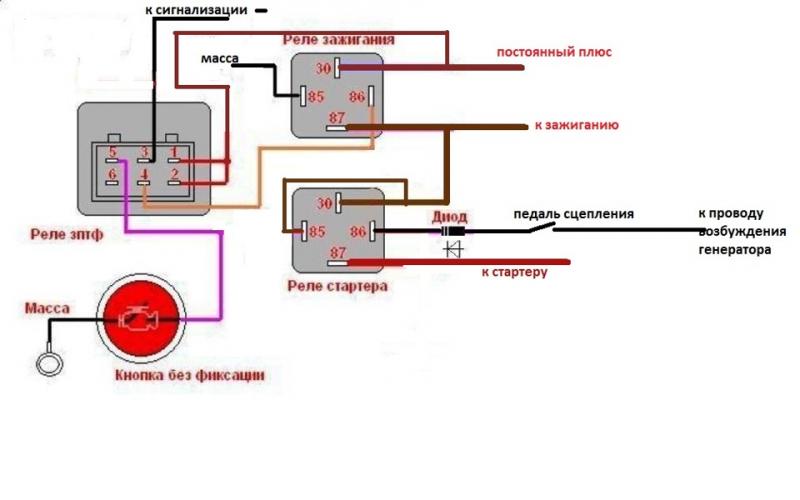

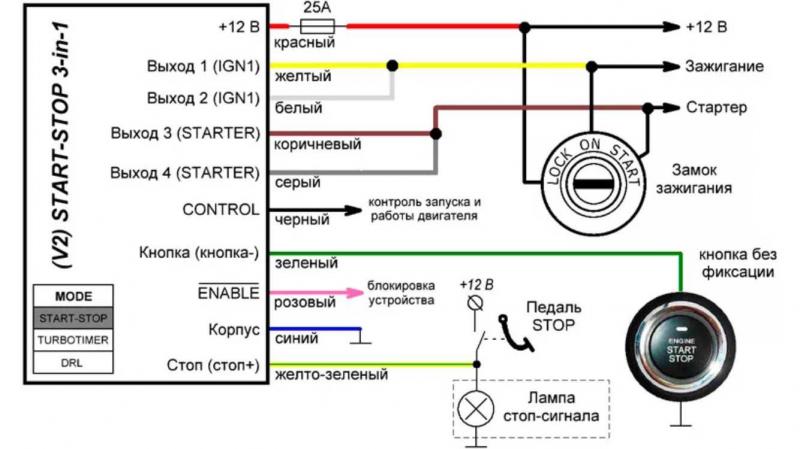

- Подключить клеммы 86 и 30 реле соответственно к проводам питания и к катушке зажигания.
- Подключить клемму 85 реле через предохранитель 5А к кнопке старт-стоп.
- Подключить клемму 87 реле к проводу стартера.
- Надежно изолировать все места соединений.
- Проверить работоспособность системы.
После включения зажигания реле находится в обесточенном состоянии. При нажатии на кнопку старт-стоп активируется обмотка реле и замыкаются контакты 30 и 87, запуская стартер. При отпускании кнопки контакты размыкаются, и стартер выключается.
Такая система позволяет довольно просто и с минимальными затратами оснастить автомобиль ВАЗ 2107 функцией автоматического старт-стоп. Это сделает поездки гораздо комфортнее и поможет снизить расход топлива. Главное — аккуратно выполнить все подключения по схеме и тщательно изолировать места соединений жгутов.
