Как сделать надежную систему старт-стоп своими руками на ВАЗ 2107: подробная инструкция шаг за шагом
Создание надежной системы старт-стоп своими руками на ВАЗ 2107 — задача вполне посильная для автолюбителя с минимальными навыками.
Выбор и покупка необходимых материалов и комплектующих
Для начала нужно определиться с комплектующими. Потребуются:
- Кнопка старт-стоп
- Реле
- Провода
- Предохранители
- Клеммы и разъемы
Лучше купить качественные запчасти от проверенных производителей. Например, японские реле фирмы Panasonic или Matsushita. Для проводов подойдет медь в ПВХ-изоляции сечением 1-1.5 мм2. Также пригодятся блоки предохранителей и набор клемм.
Установка кнопки старт-стоп
Кнопку удобнее всего разместить на центральной консоли в зоне досягаемости водителя. Саму кнопку можно купить в магазине автозапчастей или снять с другого автомобиля. Главное, чтобы контакты были замкнуты в выключенном состоянии. Делаем отверстие под кнопку и закрепляем её.
Подключение реле и монтаж проводки
Далее нужно определить место для установки реле — удобнее всего это сделать в моторном отсеке. Реле должно быть рассчитано минимум на 20-25А. Подключаем провода:
- От кнопки старт-стоп к управляющей катушке реле.
- От одного контакта реле к проводу зажигания до замка зажигания.
- От другого контакта реле к стартеру.
В цепь обязательно нужно установить предохранитель на 20А. Используем провод сечением не менее 1.5 мм2 от кнопки старт-стоп до реле и от реле к стартеру. Монтируем проводку аккуратно, фиксируя пластиковыми стяжками.
Проверка работы системы старт-стоп
После завершения монтажа проверяем работоспособность. Поворачиваем ключ зажигания в положение «Зажигание». Нажимаем кнопку старт-стоп — должен прокрутиться стартер. Отпустили — стартер остановился. Всё работает! Теперь можно наслаждаться комфортным запуском двигателя.
Как видите, установка системы старт-стоп на ВАЗ 2107 своими руками вполне посильна. Главное — внимательно следовать инструкции и использовать качественные материалы. Удачи в автомобильных «прокачках»!

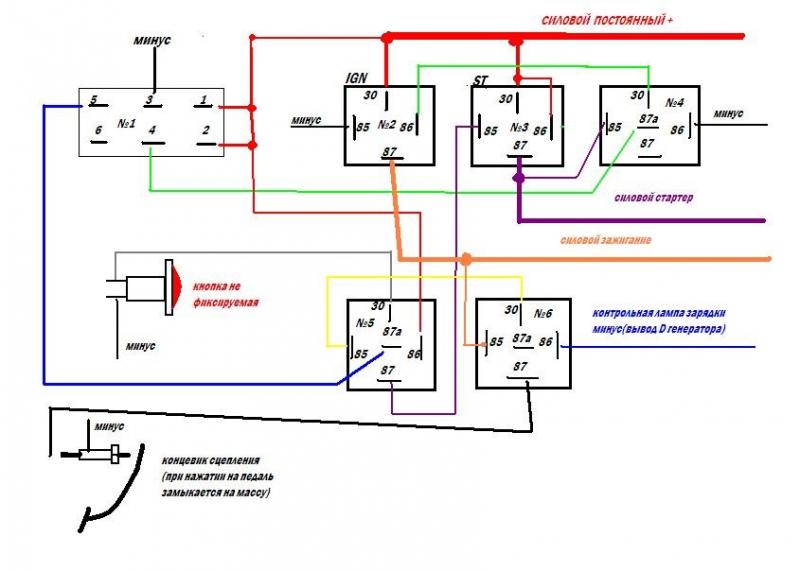

Разработка электрической схемы — важный этап создания системы старт-стоп на ВАЗ 2107 своими руками.
Прежде всего, нужно определиться с компонентами схемы. Основным элементом является реле. Лучше выбрать реле с рабочим напряжением 12В и контактами рассчитанными на ток не менее 20-25А. Также потребуется кнопка старт-стоп, предохранители, провода и клеммы.

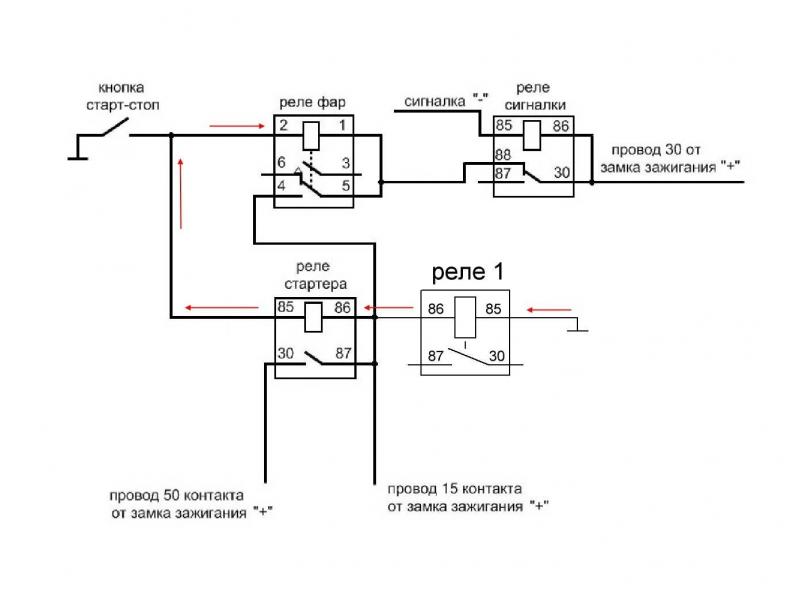

Схема соединений
Схема довольно простая:
- Один контакт кнопки старт-стоп подключаем к проводу зажигания до замка зажигания.
- Второй контакт кнопки идет на катушку реле.
- С одного контакта реле провод идет на стартер.
- В цепь устанавливаем предохранитель на 20А.
Таким образом, при нажатии на кнопку старт-стоп активируется реле, замыкается цепь и подается питание на стартер для запуска двигателя. После отпускания кнопки — реле размыкается и стартер выключается.
Выбор проводов
Для надежности системы важно использовать провод с соответствующим сечением:
- От кнопки к реле можно использовать провод сечением 0,5-0,75 мм2.
- В цепи реле — стартер нужен провод сечением не менее 1,5 мм2.
Лучше использовать медные провода в ПВХ-изоляции. Такие провода хорошо держат форму и устойчивы к вибрации.
Монтаж и проверка
После разработки схемы можно приступать к монтажу. Прокладываем и фиксируем провода, делаем подключения. Нужно следить за качеством контактов и надежностью соединений. После завершения монтажа обязательно проверяем работу системы.
При правильной схеме и аккуратном монтаже система старт-стоп будет работать исправно, обеспечивая комфортный запуск ВАЗ 2107. Успехов в автомобильном творчестве!
Один из важных моментов при установке системы старт-стоп на ВАЗ 2107 — это правильный монтаж кнопки запуска.
Монтаж кнопки старт-стоп в удобном месте
Где лучше всего разместить кнопку? Оптимальным вариантом будет центральная консоль в зоне досягаемости водителя. Это позволит легко запускать двигатель, не отвлекаясь от управления.
Существует несколько способов установки кнопки:
- Использовать штатное гнездо от дополнительных приборов.
- Сделать отверстие в панели и установить кнопку.
- Закрепить кнопку на двусторонний скотч или клей.
Лучший вариант — это аккуратно вырезать отверстие под кнопку и закрепить её винтами или пластиковыми стяжками. Это обеспечит надежную фиксацию.
Выбор кнопки старт-стоп
Существует несколько вариантов кнопок:
- Штатные кнопки от иномарок.
- Переключатели и кнопки промышленного назначения.
- Специальные кнопки старт-стоп для автомобилей.
Лучше использовать готовые автомобильные кнопки старт-стоп. Они рассчитаны на частые включения и имеют нужные контакты. Главное, чтобы контакты замыкались в выключенном положении.
Подключение кнопки
После установки кнопки нужно подключить её провода:
- Один провод ключа зажигания до замка.
- Второй провод к управляющей катушке реле.
Контакты должны быть чистыми и прочными. Провода лучше зафиксировать пластиковыми стяжками.
При правильной установке кнопки система старт-стоп будет работать исправно, позволяя с комфортом запускать двигатель ВАЗ 2107. Удачи с монтажом!
После установки кнопки старт-стоп и прокладки проводов, нужно правильно подключить реле к электропроводке ВАЗ 2107. От этого зависит работоспособность всей системы.
Подключение реле к электропроводке автомобиля
Где лучше всего установить реле? Оптимальным местом будет моторный отсек. Здесь реле защищено от влаги и грязи салона.
При выборе реле обращаем внимание на:
- Напряжение катушки (12В)
- Ток контактов (не менее 25А)
- Количество контактов (минимум 3)
Лучше отдать предпочтение реле известных брендов, например Panasonic или Tyco Electronics. Это гарантирует надежность.

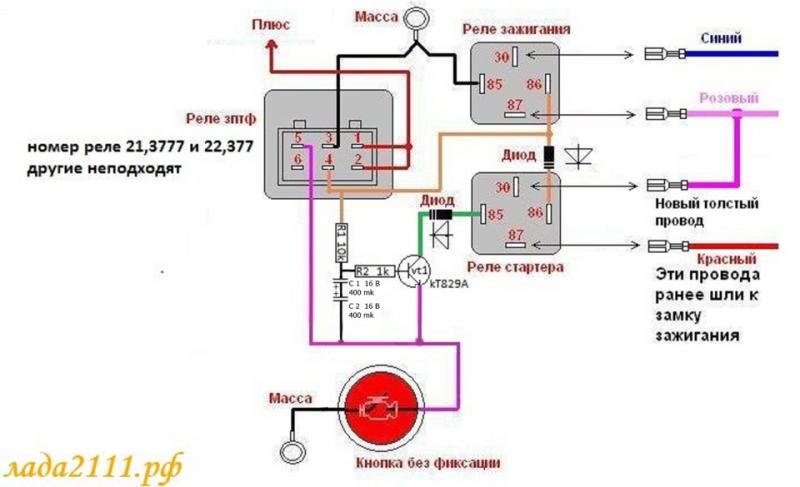

Схема подключения
Подключаем провода по следующей схеме:
- От кнопки старт-стоп к управляющей катушке реле.
- От одного контакта реле к проводу зажигания до замка.
- От другого контакта реле к проводу стартера.
В цепь обязательно включаем предохранитель (20-25А). Используем провод сечением 1-1,5 мм2.
Рекомендации по монтажу
При подключении реле соблюдаем правила:
- Паек должен быть аккуратным, контакты чистыми.
- Провода фиксируем пластиковыми стяжками к кузову.
- Следим за изоляцией, чтобы не было короткого замыкания.
При правильном монтаже реле система старт-стоп будет работать исправно. Удачи с установкой!
Для обеспечения стабильной работы системы старт-стоп на ВАЗ 2107 имеет смысл установить дополнительный аккумулятор. Это позволит избежать быстрой разрядки основной АКБ при частых запусках двигателя.
Установка дополнительного аккумулятора
Дополнительный аккумулятор должен быть рассчитан на рабочее напряжение 12В и емкость не менее 55-60 Ач. Лучше выбрать необслуживаемую AGM или гелевую батарею. Оптимальное место для монтажа — багажник или под капотом.
Схема подключения
Подключаем по схеме:
- Плюс доп. АКБ соединяем с плюсом основной АКБ.
- Минус доп. АКБ соединяем с массой автомобиля.
В цепь обязательно устанавливаем автоматический выключатель, который отключит доп. АКБ в случае короткого замыкания. Также рекомендуется установить диодный развязывающий модуль, который исключит разряд основной АКБ через дополнительную.
Рекомендации по эксплуатации
Чтобы продлить срок службы АКБ, соблюдаем правила:
- Следим за уровнем электролита в обслуживаемых батареях.
- Подзаряжаем АКБ при простое автомобиля более 2-х недель.
- Используем только качественное зарядное оборудование.
С дополнительным аккумулятором система старт-стоп будет работать долго и исправно. Удачи с установкой!
Прокладка проводов от аккумулятора к стартеру
Установка системы старт-стоп на ВАЗ 2107 своими руками — отличный способ продлить жизнь аккумулятора и сэкономить топливо. Хотя на первый взгляд это может показаться сложным, на самом деле, следуя пошаговой инструкции, любой автолюбитель справится с этой задачей.
Прежде всего, нужно подобрать все необходимые материалы и инструменты. Это кнопка старт-стоп, реле, провода, клеммы, паяльник, отвертки. Кнопку удобно разместить на торпедо, рядом с рулем.
Затем отсоединяем клемму от аккумулятора, чтобы избежать короткого замыкания при монтаже. Демонтируем обшивку под торпедо и проверяем, есть ли там штатное место под установку кнопки. Если нет, то делаем отверстие и крепим кнопку саморезами.
После этого прокладываем провода от кнопки к реле, а от реле — к аккумулятору и стартеру. Используем провод сечением 1-1.5 мм2, чтобы избежать падения напряжения. Провода фиксируем скобами, чтобы они не перетирались.
Подключаем положительный провод реле к клемме аккумулятора, отрицательный — к «массе». Цепь кнопки старт-стоп подключаем к катушке реле. Теперь при нажатии кнопки реле срабатывает и замыкает цепь стартера.
Последний шаг — проверить работу системы. Для этого включаем зажигание, нажимаем кнопку — должен заработать стартер. Если система работает нормально, то установка завершена!
Как видите, установить старт-стоп на классику ваз 2107 можно за пару часов при наличии необходимых навыков. Главное — внимательно следовать инструкции, и тогда система будет работать исправно, помогая экономить заряд аккумулятора и топливо.

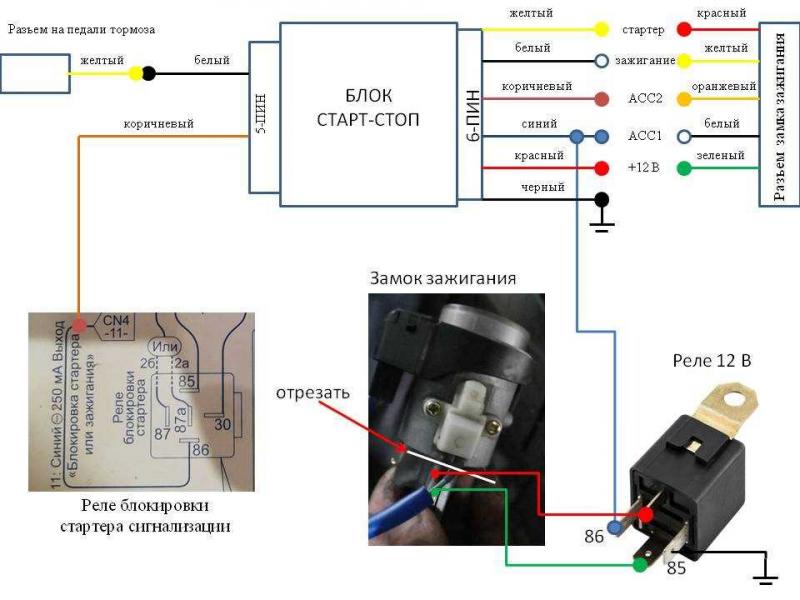

Подключение проводов к стартеру и дополнительному реле
Чтобы система старт-стоп работала корректно, очень важно правильно подключить провода к стартеру и дополнительному реле.
Сначала нужно найти провод, идущий от замка зажигания к соленоиду стартера. Перерезаем его и подключаем к нормально-разомкнутым контактам реле. Таким образом, теперь стартер будет запускаться только при срабатывании реле.
Затем от аккумулятора прокладываем питающий провод к реле, по нему будет подаваться напряжение на катушку. Обычно используют провод сечением 2-4 мм2 во избежание больших потерь.
Далее подключаем провод от кнопки старт-стоп к управляющим контактам катушки реле. При нажатии на кнопку цепь замыкается, реле срабатывает и подает напряжение на стартер.
Очень важно обеспечить хороший контакт во всех соединениях. Поэтому тщательно зачищаем и облуживаем все концы проводов. Используем специальные обжимные наконечники для надежного соединения.
После подключения нужно тестировать систему в действии. Поворачиваем ключ зажигания, нажимаем кнопку старт-стоп — стартер должен заработать. Если система работает корректно — установка завершена!
Как видите, подключение проводки не доставит особых проблем, если все делать правильно. Главное — внимательно следовать схеме, использовать провода нужного сечения и обеспечить надежный контакт в соединениях. Тогда система старт-стоп будет работать исправно, помогая продлевать срок службы аккумулятора и экономить топливо.
Подсоединение всех элементов системы
После того как мы установили кнопку, проложили все провода и подключили реле, настало время соединить все элементы системы старт-стоп в единую цепь и проверить работоспособность.
Для начала дважды проверяем все соединения — контакты должны быть чистыми и надежными. Затем подключаем провод от кнопки к катушке реле, от реле — к стартеру. От аккумулятора идет питание на реле. Массу тоже не забываем.
Теперь можно приступать к тестированию. Включаем зажигание, нажимаем кнопку — стартер должен заработать. Проверяем несколько раз, чтобы убедиться в стабильной работе. Если стартер не включается или срабатывает с перебоями — значит, где-то проблема с контактом. Проверяем все соединения еще раз.
Очень важно обеспечить надежную изоляцию всех проводов, особенно тех, что идут от аккумулятора. Для этого используем специальную термоусадочную трубку. Также фиксируем проводку скобами, чтобы она не болталась в моторном отсеке.
Если после всех проверок система работает исправно — можно считать, что установка завершена! Осталось только собрать обратно элементы интерьера и наслаждаться более комфортным запуском автомобиля и экономией заряда аккумулятора.
Установка системы старт-стоп своими руками — отличное решение для владельцев классики, вроде ВАЗ 2107. Несмотря на кажущуюся сложность, при желании и аккуратности это вполне посильная задача для автолюбителя. Главное — внимательно следовать инструкции на каждом этапе. Тогда система будет работать исправно, облегчая запуск двигателя вашего автомобиля.
Проверка работы системы старт-стоп
После того, как мы установили все элементы системы старт-стоп и подключили их, настало время для финального этапа — проверки работоспособности.
Для начала еще раз визуально осматриваем всю проводку, убеждаемся, что соединения выполнены качественно, провода нигде не пережаты. Также проверяем надежность крепления кнопки и реле.
Затем переходим непосредственно к тестированию. Для этого заводим двигатель, чтобы была подача питания. Поворачиваем ключ зажигания, нажимаем кнопку старт-стоп. Стартер должен заработать, имитируя запуск двигателя.
Выполняем такую проверку несколько раз, чтобы убедиться в стабильной работе системы. Следим, чтобы при каждом нажатии стартер срабатывал мгновенно, без задержек.
Очень важно протестировать систему в различных режимах. Например, когда двигатель уже работает, а также на холодную при запуске утром. Все должно работать корректно.
Если в процессе тестов выявили неполадки — значит, где-то допущен брак в монтаже. Проверяем все соединения и по необходимости фиксируем контакты.
Когда убедились, что система надежно работает во всех режимах — можно считать, что старт-стоп готов! Теперь запуск двигателя стал намного комфортнее, и вы экономите заряд аккумулятора.
Установка системы старт-стоп своими руками — отличный способ улучшить автомобиль при наличии соответствующих навыков. Главное — быть предельно внимательным и аккуратным на каждом этапе, тогда результат не заставит себя ждать!
Устранение возможных неполадок в работе
Несмотря на все старания, после установки системы старт-стоп могут возникнуть некоторые неполадки в работе.
Чаще всего случается, что при нажатии кнопки стартер не реагирует. Причина – плохой контакт в соединениях. Нужно пройтись по всей цепи и проверить надежность контактов, при необходимости подтянуть клеммы или подпаять провода.
Также иногда бывает, что стартер включается с перебоями или сильной задержкой. Вероятнее всего, слишком малое сечение проводов, идущих к реле, из-за чего падает напряжение. Замена на провода большего сечения решит проблему.
Бывает, что после установки стал разряжаться аккумулятор. Виной тому может быть утечка тока из-за плохой изоляции проводки. Нужно надежно заизолировать все оголенные участки.
Иногда кнопка работает, а вот стартер не реагирует. Значит, проблема где-то между реле и стартером – нужно проверить целостность этой цепи и надежность всех контактов.
В процессе эксплуатации контакты могут окислиться, из-за чего перестанет работать система. Поможет только полная ревизия всех точек контакта и обработка специальными средствами.
Как видите, многие неполадки можно решить своими силами, главное — выявить и устранить источник проблемы. А еще лучше — изначально все сделать правильно, тогда система прослужит долго без ремонтов!
Доводка и окончательная настройка системы
После установки и тестирования системы старт-стоп нужно выполнить ее окончательную доводку и настройку для комфортной эксплуатации.
Прежде всего, еще раз проверяем надежность всех контактов и качество изоляции проводки. Устраняем выявленные недочеты, чтобы избежать неполадок в будущем.
Затем юстируем оптимальное место расположения и угол наклона кнопки для удобства использования. Фиксируем кнопку дополнительно, если есть люфты и шатания.
Также настраиваем чувствительность кнопки и ход педали, чтобы запуск двигателя был максимально комфортным. Убираем возможные люфты и зазоры при нажатии.
Очень важный момент — прокладка и надежная фиксация всех проводов, чтобы они не мешали в салоне и не цеплялись при эксплуатации. Используем клипсы и стяжки.
Также рекомендуется установить предохранитель в цепь питания реле по максимально возможному току, чтобы защитить систему от короткого замыкания.
И конечно, обязательно меняем все перегоревшие лампочки на новые, чтобы освещение салона было максимально комфортным в ночных поездках.
Проделав всю эту доводочную работу, можно быть уверенным в надежной и долговечной работе самодельной системы старт-стоп на ВАЗ 2107. Приятных поездок и плавных запусков!
Защита проводки и элементов от внешних воздействий
Установив систему старт-стоп, важно позаботиться о надежной защите всех элементов от внешних воздействий для долговечной работы.
Прежде всего, тщательно изолируем всю проводку. Для этого используем термоусадочную трубку нужного диаметра. Аккуратно усаживаем ее феном на всех участках.
Особое внимание уделяем местам разъемных соединений и ответвлений. Эти участки изолируем максимально тщательно во избежание коротких замыканий.
Также весьма важно надежно закрепить проводку по всей длине при помощи стяжек или бандажей. Это позволит избежать трения об острые кромки при движении автомобиля.
Для защиты реле и других элементов электроники применяем специальные герметичные корпуса со степенью защиты не ниже IP65. Это исключит попадание пыли и влаги.
Кнопку и органы управления также желательно дополнительно закрыть силиконовыми чехлами, чтобы избежать проникновения воды при мойке и других воздействий.
Выполнив все эти защитные меры, можно быть уверенным в длительном сроке службы системы старт-стоп в суровых условиях реальной эксплуатации. А значит, вы еще долго будете наслаждаться комфортным запуском двигателя!
Обкатка автомобиля с новой системой старт-стоп
После того как система старт-стоп полностью установлена и протестирована, необходимо провести обкатку автомобиля с ней для окончательной проверки работоспособности.
На первом этапе делаем пробный выезд в черте города, совершаем остановки на светофорах, запускаем и глушим двигатель. Следим за работой системы в этих режимах.
Затем совершаем поездку за город на скоростное шоссе, тестируем систему на разгонах и торможениях на высоких оборотах двигателя и скоростях.
Обязательно проверяем запуск после длительной стоянки, когда двигатель полностью остыл. Система должна срабатывать мгновенно, без задержек.
Также важно протестировать работу при низких температурах окружающей среды. Для этого делаем выезд ранним утром при минусовой температуре.
В целом обкатку желательно проводить в течение 2-3 дней, чтобы проверить систему в различных условиях. Это позволит выявить и устранить возможные недочеты монтажа на ранней стадии.
После успешного прохождения обкатки без замечаний можно быть полностью уверенным в надежной работе системы старт-стоп. Теперь остается только получать удовольствие от комфортного запуска двигателя!
Регулярная проверка работоспособности системы
Чтобы система старт-стоп служила долго и безотказно, нужно периодически проверять ее работоспособность и оперативно устранять возможные неполадки.
Рекомендуется раз в месяц проводить полную диагностику. Проверяем надежность всех контактных соединений, работу кнопки, срабатывание реле при нажатии, функционирование стартера.
Особенно тщательно осматриваем проводку, обращаем внимание на целостность изоляции, отсутствие следов износа. При необходимости восстанавливаем поврежденные участки.
Не лишним будет периодически обрабатывать контакты специальными средствами для защиты от окисления и обеспечения стабильного соединения.
Также полезно время от времени разбирать и собирать кнопку, чистить контакты. Это позволит избежать загрязнения и обеспечит идеальную работу.
Стоит прислушиваться к работе системы во время движения. Посторонние шумы, сбои могут указывать на возникающие неполадки.
Выполняя регулярное обслуживание системы, можно значительно продлить срок ее службы. А это гарантирует вам комфортный и безопасный запуск двигателя автомобиля долгие годы.
Советы по улучшению характеристик системы старт-стоп
Чтобы сделать работу системы старт-стоп еще более комфортной, можно внести некоторые улучшения и доработки.
Один из вариантов — установить кнопку большего размера или с подсветкой. Это сделает ее более заметной в темноте и облегчит поиск на ощупь.
Также можно заменить стандартное реле на более мощное, с увеличенным запасом по току. Это исключит перегрев и обеспечит стабильную работу.
Стоит обратить внимание на качество проводки. Использование проводов большего сечения позволит минимизировать потери напряжения.
Опционально можно добавить малогабаритный аккумулятор для автономного питания системы. Тогда она будет работать независимо от стартерной батареи.
Для увеличения ресурса рекомендуется установить терморегулятор на реле, чтобы исключить перегрев катушки.
Также можно оптимизировать алгоритм работы системы, например отключать её во время движения для экономии заряда аккумулятора.
В целом, внеся небольшие улучшения с учетом реальной эксплуатации, можно сделать систему старт-стоп еще более удобной и надежной. Главное, чтобы модернизация соответствовала вашим потребностям.
