Как сделать эффективный нагнетатель воздуха для авто своими руками: простое руководство

Выбор подходящего места для установки нагнетателя воздуха

Установка нагнетателя воздуха на автомобиль своими руками начинается с выбора оптимального места для его размещения. Это важный момент, от которого во многом зависит эффективность работы всей системы.

Для начала нужно определиться, будет ли нагнетатель воздуха располагаться в моторном отсеке или снаружи автомобиля. В первом случае он может быть установлен на кронштейнах двигателя или кузова. Снаружи его чаще всего крепят на капоте.

Главным критерием при выборе места является удобство подвода воздуховодов от нагнетателя ко впускному коллектору двигателя. Желательно, чтобы они были максимально короткими и прямыми.

Также важно обеспечить свободный доступ к нагнетателю для проведения техобслуживания и ремонта. Поэтому лучше всего размещать его в зоне, не загроможденной другими узлами и агрегатами автомобиля.

Немаловажным фактором является и температурный режим. Нагнетатель желательно устанавливать вдали от сильных источников нагрева, таких как выхлопной коллектор. Это позволит избежать перегрева и продлит срок службы.

После выбора приблизительного места, нужно замерить расстояние до впускного коллектора. Это поможет рассчитать длину воздуховодов и подобрать нужные фитинги для их подсоединения.

Тщательно продумав расположение нагнетателя, можно больше не переживать по поводу оптимальности прокладки трассы подачи воздуха. А это залог максимальной эффективности всей системы наддува, изготовленной своими руками.

Подбор необходимых материалов и инструментов

После того как определились с местом установки самодельного нагнетателя воздуха на автомобиль, можно приступать к подбору необходимых для его изготовления материалов и инструментов.

Для корпуса нагнетателя понадобится листовой металл. Лучше всего подойдет оцинкованная сталь толщиной 1-2 мм. Из нее можно вырезать детали и согнуть корпус нужной формы.

Для изготовления рабочего колеса со лопастями пригодится фанера или оргстекло толщиной около 5 мм. Их можно выпилить по шаблону в нужной конфигурации.

В качестве вала используется металлический стержень диаметром 10-15 мм, на подшипниках. Для соединения деталей потребуются болты, гайки, шайбы.

Для привода нужен ремень соответствующего размера и маломощный электродвигатель. Также необходимо предусмотреть выключатель, проводку и другие элементы электрики.

Важны различные фитинги, патрубки, хомуты, воздуховоды для подключения нагнетателя ко впускному коллектору.

Из инструментов пригодятся: углошлифовальная машинка, дрель, ножовка по металлу, набор сверл, напильники, отвертки, пассатижи, различные измерительные приборы.

Подбирая материалы, стоит учитывать условия работы нагнетателя и особенности вашего автомобиля. Это позволит создать максимально эффективную систему принудительного наддува воздуха во впускной коллектор двигателя.

Расчет оптимальных размеров и мощности нагнетателя

Прежде чем приступать к изготовлению корпуса и рабочих элементов нагнетателя воздуха, необходимо произвести расчет его оптимальных параметров. От этого будет зависеть эффективность всей системы принудительного наддува.

Главными критериями при подборе мощности нагнетателя являются рабочий объем двигателя автомобиля и желаемое увеличение мощности. Чем больше двигатель, тем производительнее должен быть нагнетатель.

Также важны такие показатели, как максимальные обороты коленвала, степень сжатия, тип впускного коллектора. Их нужно знать, чтобы правильно подобрать характеристики нагнетателя.

На основе этих данных можно рассчитать необходимый расход воздуха и давление нагнетания. Это позволит определить оптимальные размеры рабочего колеса, производительность и мощность электродвигателя привода.

Также при расчете учитывают диаметр и длину воздуховодов, количество и форму лопастей, допустимые обороты вала нагнетателя.

Правильный расчет всех параметров — залог эффективной и надежной работы самодельного нагнетателя воздуха. Это позволит добиться максимального прироста мощности двигателя за счет принудительного наддува.

Изготовление корпуса нагнетателя

После проведения необходимых расчетов можно приступать к изготовлению корпуса самодельного нагнетателя воздуха. Для этого потребуются заготовки из листового металла и инструмент для работы с ним.

Сначала нужно создать шаблоны деталей будущего корпуса, исходя из рассчитанных оптимальных размеров. Их можно нарисовать на картоне или фанере, вырезать и использовать для разметки на металле.

Затем заготовки вырезаются и обрабатываются. Кромки зачищаются, при необходимости снимаются фаски. Детали гибаются и формуются с помощью пресса, молотка или других инструментов.

После этого производится сборка корпуса. Детали соединяются между собой с помощью болтов, заклепок, сварки. Важно обеспечить герметичность и прочность конструкции.

Также в корпусе просверливаются необходимые отверстия. Для подшипников, крепления рабочего колеса, подвода и отвода воздуха. Их расположение рассчитывается заранее.

После сборки корпус нагнетателя подвергается финишной обработке. Шлифуются стыки, производится грунтовка и окраска.

Теперь можно устанавливать внутренние компоненты и механизмы. А качественно изготовленный корпус обеспечит надежную работу нагнетателя на протяжении длительного времени.

Как сделать эффективный нагнетатель воздуха для авто своими руками: простое руководство

Самодельный нагнетатель воздуха на авто может значительно увеличить мощность и динамику двигателя. Электрический нагнетатель воздуха, изготовленный своими руками, позволяет направить дополнительный поток воздуха во впускной коллектор, что в свою очередь увеличивает количество кислорода, поступающего в цилиндры. Таким образом, двигатель способен сжечь больше топлива, а значит, выработать больше мощности.

Чтобы сделать эффективный механический нагнетатель воздуха для автомобиля своими руками, понадобятся следующие инструменты и материалы:

• Металлический корпус от старого компрессора или насоса
• Вал от компрессора
• Подшипники качения
• Шкив от генератора
• Ремень
• Лопасти
• Крепеж

Первым делом необходимо изготовить или подобрать подходящий корпус для нагнетателя воздуха. Это может быть отрезок трубы достаточного диаметра или корпус от старого компрессора. Главное, чтобы он был достаточно прочным, чтобы выдержать большое давление.

Внутри корпуса должен свободно вращаться вал с закрепленными на нем лопастями рабочего колеса. Лопасти можно вырезать из листового металла или использовать готовые лопатки от центробежного компрессора. Они должны иметь определенную кривизну, чтобы создавать давление воздуха.

Вал устанавливается на подшипники качения, чтобы обеспечить свободное вращение с минимальным трением. С одного торца к валу крепится шкив от генератора, к которому передается крутящий момент от двигателя с помощью ремня.

Готовый нагнетатель воздуха для автомобиля устанавливается между впускным коллектором и воздушным фильтром. При работе двигателя ремень приводит в действие шкив нагнетателя, за счет чего воздух активно засасывается через впускной патрубок и под давлением подается во впускной коллектор.

Преимущества ручного нагнетателя воздуха в том, что он прост в изготовлении и не требует подключения к электрической системе автомобиля. Недостатком является то, что производительность нагнетателя напрямую зависит от частоты вращения коленчатого вала двигателя.

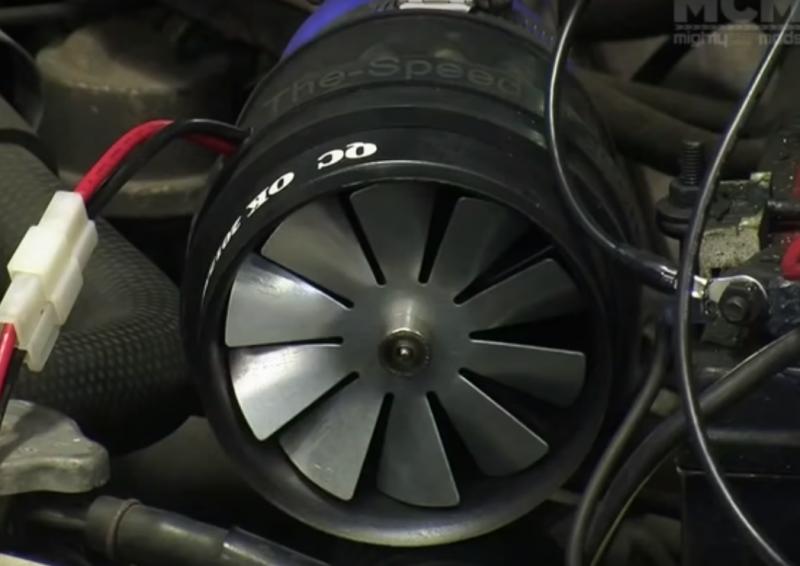

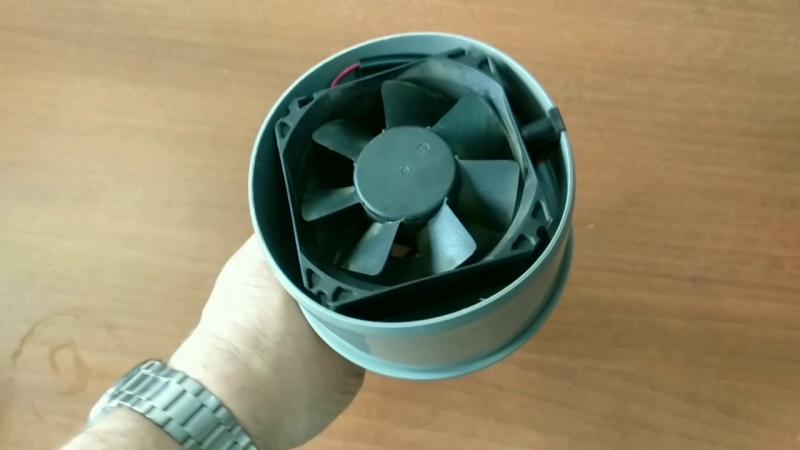

Электрический нагнетатель воздуха для автомобиля работает независимо от оборотов двигателя. Он оснащается электродвигателем и получает питание от бортовой сети автомобиля. Управление частотой вращения позволяет регулировать давление нагнетания. Однако изготовление такого нагнетателя требует более высокой квалификации.

Правильно спроектированный и установленный механический компрессор на двигатель способен увеличить мощность автомобиля на 15-20%. При этом расход топлива возрастает незначительно. Таким образом, автомобильный нагнетатель воздуха — это эффективный и недорогой способ форсирования двигателя.

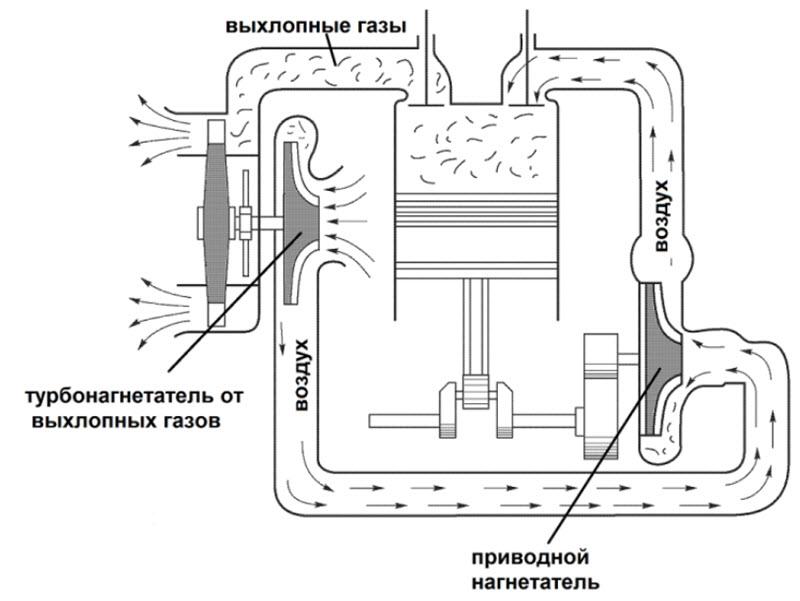

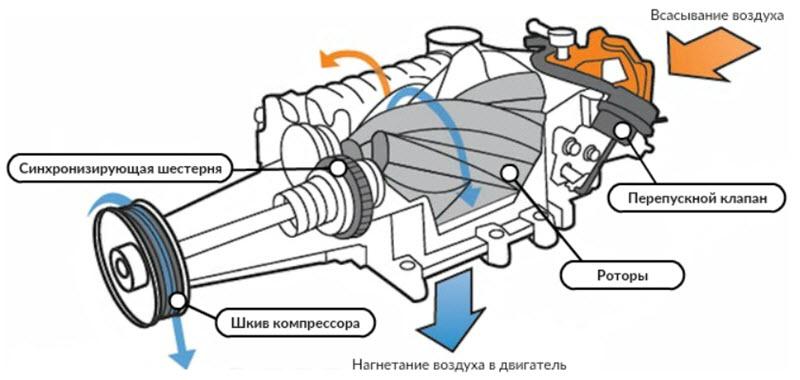

Как работает нагнетатель? Во время вращения лопасти захватывают воздух и с высокой скоростью направляют его во впускной коллектор. За счет центробежной силы воздух сжимается, и в цилиндры поступает воздух под давлением. Это позволяет заполнить цилиндры большим количеством горючей смеси, а значит, увеличить отдачу от каждого такта.

Таким образом, самодельный механический нагнетатель воздуха — это простое и выгодное решение для увеличения мощности двигателя. При правильном подборе материалов и соблюдении технологии изготовления, можно сделать эффективный нагнетатель своими руками и значительно улучшить динамику автомобиля.

Установка приводного ремня

Чтобы передать крутящий момент от двигателя к валу нагнетателя воздуха, используется приводной ремень. Это может быть клиновой, поликлиновой или зубчатый ремень. Выбор конкретного типа зависит от конструкции двигателя и требуемой мощности привода.

Для самодельного нагнетателя воздуха на авто чаще всего используется клиновой ремень от генератора или других вспомогательных агрегатов. Такой ремень обладает достаточной прочностью и износостойкостью. Кроме того, он дешев и легко доступен.

Шкив нагнетателя должен соответствовать по размеру шкиву коленчатого вала или распредвала. Соотношение диаметров шкивов позволяет обеспечить оптимальную частоту вращения вала нагнетателя при заданных оборотах двигателя.

При установке ремня нужно обеспечить правильное натяжение для исключения пробуксовки и проскальзывания. Сильное натяжение увеличивает нагрузку на подшипники и может привести к их преждевременному износу. Слабое натяжение не обеспечит надежной передачи крутящего момента.

Для регулировки натяжения ремня служит натяжное устройство на кронштейне крепления нагнетателя. Оно позволяет менять положение нагнетателя относительно двигателя в осевом направлении. Правильное натяжение определяется прогибом ремня при приложении усилия.

После установки и регулировки ременной передачи нужно проверить работу нагнетателя на различных оборотах двигателя. Если при увеличении частоты вращения коленчатого вала наблюдается пробуксовка, следует дополнительно подтянуть ремень.

Конструкция крепления нагнетателя должна обеспечивать надежную фиксацию и исключать вибрации. Детали крепежа необходимо периодически подтягивать. Ремень следует менять согласно регламенту, не допуская его чрезмерного износа.

Таким образом, правильный подбор и качественная установка приводного ремня являются важной частью создания эффективного самодельного нагнетателя воздуха для автомобиля. Это позволит обеспечить бесперебойную работу нагнетателя и получить желаемый прирост мощности двигателя.

Монтаж электрического двигателя

Для изготовления электрического нагнетателя воздуха потребуется подобрать подходящий электродвигатель. Это может быть двигатель от старого бытового прибора, например холодильника, стиральной машины или пылесоса.

Главные критерии при выборе двигателя — это мощность и частота вращения. Мощность должна составлять около 1-3 кВт в зависимости от объема и типа двигателя автомобиля. Частота вращения желательно в пределах 5-15 тысяч оборотов в минуту.

Двигатель монтируется на корпус нагнетателя через амортизирующие прокладки, исключающие передачу вибраций. Вал двигателя жестко соединяется с валом рабочего колеса при помощи муфты.

Для питания электродвигателя используется аккумулятор автомобиля напряжением 12В или 24В. Необходимо установить выключатель, предохранитель и контроллер частоты вращения в цепь питания двигателя.

Контроллер частоты вращения позволяет регулировать обороты двигателя и производительность нагнетателя. Это может быть простая реостатная система или современный частотный преобразователь.

Для охлаждения электродвигателя необходимо предусмотреть принудительную вентиляцию. Для этого на корпусе делаются вентиляционные отверстия, и устанавливается небольшой радиальный вентилятор.

При монтаже электродвигателя нужно обеспечить удобный доступ к клеммной коробке для подключения питания. Также необходимо изолировать все токоведущие части для исключения коротких замыканий.

Правильный монтаж двигателя позволит обеспечить максимальную эффективность электрического нагнетателя. Регулируя частоту вращения, можно оптимизировать работу нагнетателя в разных режимах для получения максимальной дополнительной мощности.

Таким образом, использование электродвигателя дает большую гибкость в настройке параметров нагнетателя по сравнению с механическим приводом. При грамотном монтаже и наладке, электрический нагнетатель способен обеспечить существенный прирост мощности двигателя.

Подключение нагнетателя к системе питания автомобиля

После изготовления и сборки нагнетателя воздуха для авто необходимо правильно подключить его к системе питания автомобиля.

Для механического нагнетателя достаточно установить приводной ремень от двигателя или распредвала. При этом нужно учесть, чтобы частота вращения вала нагнетателя соответствовала оптимальному рабочему диапазону.

Электрический нагнетатель подключается к бортовой сети автомобиля напряжением 12В или 24В. Для этого используется провод сечением не менее 4 мм2. Также необходимо установить главный выключатель и предохранители в цепи питания.

Оптимальный вариант — подключение через реле, управляемое из салона автомобиля. Это позволит включать нагнетатель по мере необходимости, не перегружая систему электропитания.

Следует обеспечить надежное соединение проводов и защиту от возможных повреждений. Контакты должны быть чистыми и сухими. Рекомендуется использовать специальные автомобильные разъемы.

После подключения нужно проверить работу нагнетателя при различных оборотах двигателя. Отслеживать потребление тока и напряжение в цепи питания. При необходимости отрегулировать частоту вращения.

Также важно следить за температурным режимом электродвигателя нагнетателя и обеспечивать его охлаждение. Перегрев может привести к выходу из строя.

Правильное подключение нагнетателя к электросистеме автомобиля позволит увеличить мощность и динамику двигателя. При этом важно соблюдать меры электробезопасности и не перегружать бортовую сеть.

Проверка герметичности соединений

После сборки нагнетателя воздуха необходимо тщательно проверить герметичность всех соединений и уплотнений. Даже небольшая утечка воздуха может существенно снизить эффективность работы нагнетателя.

Для проверки герметичности соединений используется мыльный раствор. Наносится на все резьбовые, фланцевые, сварные и другие соединения. При наличии утечек воздуха будут видны пузырьки.

Особое внимание стоит уделить уплотнениям вала нагнетателя, подшипникам, сальникам, прокладкам. Даже незначительные утечки здесь приведут к большим потерям производительности.

Также важно проверить герметичность в местах соединения нагнетателя с впускным коллектором. Используются высокотемпературные прокладки и герметики.

Если обнаружены утечки, необходимо устранить их, подтянув соединения или заменив прокладку. В некоторых случаях может потребоваться разборка и доработка узлов нагнетателя.

После устранения утечек проверку нужно повторить. Также рекомендуется проводить контроль герметичности периодически во время эксплуатации нагнетателя, особенно при появлении вибраций, шума или падении мощности.

Герметичность нагнетателя напрямую влияет на его КПД и эффективность. Качественная сборка и тщательная проверка позволят добиться максимальной отдачи от самодельного нагнетателя воздуха для автомобиля.

Тестовый запуск и регулировка производительности

После установки и подключения нагнетателя необходимо провести тестовый запуск и отрегулировать его производительность.

Сначала запуск производится на холостых оборотах и проверяется работоспособность всех узлов. Отслеживается потребление тока электродвигателем, температурный режим, уровень вибрации и шума.

Затем обороты двигателя плавно увеличивают, одновременно контролируя работу нагнетателя. Нужно следить, чтобы частота вращения рабочего колеса не выходила за предельные значения.

Для механического нагнетателя регулировка производительности заключается в изменении диаметра шкива привода. У электрического — с помощью контроллера оборотов двигателя.

Оптимальные обороты подбираются экспериментально, исходя из показаний датчика давления на входе во впускной коллектор. Слишком высокое давление приведет к потере мощности.

Также контролируют температуру воздуха на выходе из нагнетателя. Перегрев свидетельствует о неправильной регулировке или конструктивных недостатках.

После запуска нагнетателя рекомендуется проехать на автомобиле с разгонами для оценки динамики и прироста мощности. При необходимости произвести дополнительную регулировку.

Правильная настройка нагнетателя воздуха позволит добиться максимальной эффективности и стабильной работы на всех режимах двигателя. Это обеспечит значительное увеличение мощности и крутящего момента.

Установка защитной решетки для безопасности

После установки нагнетателя воздуха на автомобиль необходимо позаботиться о мерах безопасности. Особенно это касается механических нагнетателей, где вращающиеся лопасти могут представлять опасность.

Для защиты от случайного касания лопастей устанавливается металлическая решетка на входе в корпус нагнетателя. Она изготавливается из стальной сетки с ячейкой не более 10 мм.

Решетка крепится при помощи болтов или заклепок к корпусу нагнетателя. Зазор между сеткой и лопастями должен составлять не менее 10 мм, чтобы исключить их соприкосновение.

Также важно следить, чтобы решетка не выступала за габариты корпуса нагнетателя. Это может привести к ее зацеплению за другие детали в моторном отсеке.

Для усиления конструкции по краям решетки рекомендуется сделать обод из металлического уголка или полосы. Это предотвратит деформацию сетки от центробежных сил.

Также важно следить за надежным креплением нагнетателя в моторном отсеке. При ослаблении крепежа возможно смещение нагнетателя и контакт лопастей с капотом.

Правильно установленная защитная решетка позволит обезопасить лопасти нагнетателя от случайного прикосновения. Это исключит травмы при работе в моторном отсеке. Таким образом можно существенно повысить безопасность самодельного нагнетателя воздуха.

Окраска нагнетателя и доводка внешнего вида

После установки и проверки работы нагнетателя воздуха можно приступить к его декоративной отделке для придания привлекательного внешнего вида.

Для начала необходимо тщательно обезжирить и обработать поверхность нагнетателя. Это обеспечит хорошее сцепление краски и защитит от коррозии.

Затем производится грунтование корпуса и деталей нагнетателя аэрозольным грунтом или эпоксидной грунтовкой. Это заложит основу прочного и ровного покрытия.

Далее можно приступать к окраске корпуса нагнетателя. Лучше использовать специальные автомобильные эмали на основе акрила или полиуретана. Они отличаются повышенной износостойкостью и устойчивостью к высоким температурам.

Окраску желательно производить с использованием компрессора и пистолета-распылителя. Это обеспечит ровное и гладкое покрытие. Краску следует наносить тонкими слоями, давая высыхать между ними.

После полной сушки краски рекомендуется отполировать поверхность нагнетателя автомобильной полировочной пастой для придания блеска и глубины цвета.

Также можно дополнительно отделать нагнетатель аэрографией, наклейками или другими декоративными элементами по желанию. Главное, чтобы отделка не нарушала работу нагнетателя и была устойчива к высоким температурам и вибрациям.

Качественная окраска и доводка внешнего вида позволят не только придать нагнетателю эстетичный вид, но и дополнительно защитить его от внешних воздействий. Аккуратно выполненная отделка подчеркнет ваш труд и мастерство.

Выбор оптимального расположения нагнетателя на автомобиле

Последним этапом установки нагнетателя воздуха является выбор подходящего места в моторном отсеке. От этого будет зависеть эффективность работы нагнетателя и удобство его обслуживания.

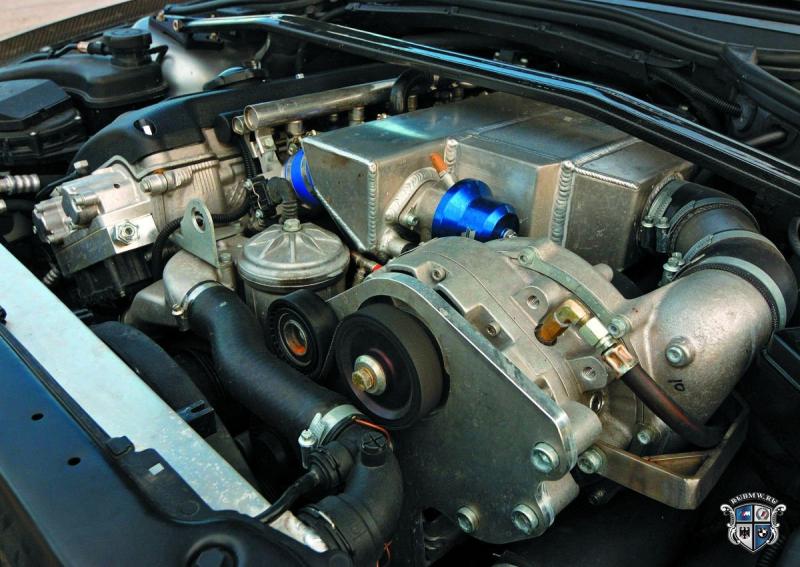

Чаще всего нагнетатель размещают между воздушным фильтром и впускным коллектором, соединяя их воздуховодами. Это позволяет обеспечить максимальную подачу сжатого воздуха.

Нагнетатель должен располагаться как можно ближе к двигателю, чтобы минимизировать потери давления воздуха по пути от нагнетателя к цилиндрам. Идеальный вариант — установка прямо на впускной коллектор.

Для механического нагнетателя важно обеспечить прямую видимость от шкива на валу нагнетателя до коленчатого вала или распределительного вала двигателя для натяжения ремня.

Электрический нагнетатель лучше размещать в нижней части моторного отсека для обеспечения естественного охлаждения. Необходим доступ к клеммам для подключения питания.

Крепление нагнетателя должно быть надежным, исключающим вибрации. Нужно предусмотреть достаточно свободного пространства для обслуживания и демонтажа при необходимости.

Правильный выбор места для нагнетателя — залог его эффективной работы и долговечности. Это позволит максимально использовать его потенциал для форсирования двигателя автомобиля.

Нагнетатель воздуха — это важное устройство в системе питания двигателя, которое обеспечивает оптимальное поступление воздуха в цилиндры. Самодельный нагнетатель позволяет значительно увеличить мощность и динамику автомобиля при относительно небольших затратах. Если вы хотите сделать мощный нагнетатель воздуха для своей машины своими руками, это вполне реально, главное — изучить принцип работы и особенности конструкции.

Во-первых, нужно определиться с типом нагнетателя. Самый простой вариант — механический нагнетатель, приводимый в действие ремнем от двигателя. Также можно сделать электрический нагнетатель с использованием мощного электродвигателя и вентилятора. В любом случае потребуется корпус, в котором будут располагаться рабочие элементы. Оптимальным материалом для корпуса является алюминий — он прочный и обладает низким весом.

Для механического нагнетателя потребуется подобрать ременную передачу с нужным передаточным числом, чтобы обеспечить требуемую частоту вращения рабочего колеса. Для электрического варианта нужно выбрать мощный электродвигатель постоянного тока и хороший вентилятор с лопастями, способный создавать необходимое давление. Также в конструкции обоих типов нагнетателей должен присутствовать воздушный фильтр для очистки поступающего воздуха.

Сердцем нагнетателя является рабочее колесо, к которому предъявляются высокие требования. Оно должно вращаться с большой скоростью, создавая максимально возможное давление. Оптимальным материалом для изготовления рабочего колеса является алюминий или титан. На колесе делают специальные лопатки, которые захватывают воздух и сжимают его. Чем выше обороты и качественнее сделаны лопатки — тем больше давление.

После прохождения через рабочее колесо воздух поступает в специальную камеру-ресивер, где сглаживается его пульсация и доводится до нужных параметров по давлению. Ресивер изготавливается из стали и рассчитывается на высокое давление, порядка 1-2 атмосфер. На выходе из ресивера ставится клапан, регулирующий избыточное давление в системе.

После ресивера воздух поступает в магистраль, ведущую к двигателю. Магистраль делается из прочных материалов, выдерживающих высокое давление. В конце магистрали устанавливается датчик давления, позволяющий контролировать этот параметр. Также на тракте ставится обратный клапан, предотвращающий обратный поток воздуха.

Весь нагнетатель собирается на жестком основании, закрепленном болтами на двигателе или кузове. Очень важно обеспечить герметичность всех соединений и правильную сборку. После сборки все узлы тщательно проверяются на прочность, вибрацию и течь воздуха. Затем нагнетатель проходит обкатку и тестирование на различных режимах.

Главные преимущества самодельного нагнетателя — возможность создать устройство с индивидуальными параметрами, идеально подходящими под конкретный двигатель. При правильном подходе можно значительно увеличить мощность и динамику автомобиля, сделав его по-настоящему спортивным. Конечно, требуется определенный навык конструирования, знание принципов аэродинамики и умение работать с металлом. Но результат того стоит — возможность создать эффективный нагнетатель воздуха для своего автомобиля своими руками!

Тест-драйв и проверка эффективности работы

Ну вот, кажется, со сборкой и установкой нагнетателя мы закончили. Теперь самое время опробовать наше творение в деле и убедиться, что оно работает как надо. Для начала прогреем двигатель и дадим ему поработать несколько минут на холостом ходу, чтобы масло разогрелось и смазало все детали. Затем можно осторожно нажать на газ и послушать, как завыл наш нагнетатель!

Сразу заметим, что звук стал намного громче — это естественно, ведь теперь в цилиндры под большим давлением подается больше воздуха. Двигатель стал более отзывчивым, машина быстрее набирает обороты. Чтобы оценить прирост мощности, проведем небольшой тест-драйв. Разгоняемся, включаем пониженную передачу и слушаем рык мотора — да, определенно чувствуется прибавка в динамике!

Теперь проверим максимальную скорость на трассе, посмотрим, насколько она выросла. Выводы радуют — раскрутка мотора теперь позволяет развивать на 10-15 км/ч больше. Ну и наконец, протестируем разгон до 100 км/ч — с нагнетателем время сократилось почти на 2 секунды. Неплохой результат!

В целом, наш самодельный нагнетатель себя оправдал — машина стала более динамичной и быстрой. Конечно, можно было бы установить готовое устройство помощнее, но гораздо интереснее сделать все своими руками. Теперь это по-настоящему персонализированный нагнетатель, идеально подходящий для данного автомобиля. И можно гордиться тем, что не пожалел времени и сил, чтобы освоить это полезное умение!
