Как работает устройство сцепления с тросовым приводом на Лада Гранта: отличия и нюансы

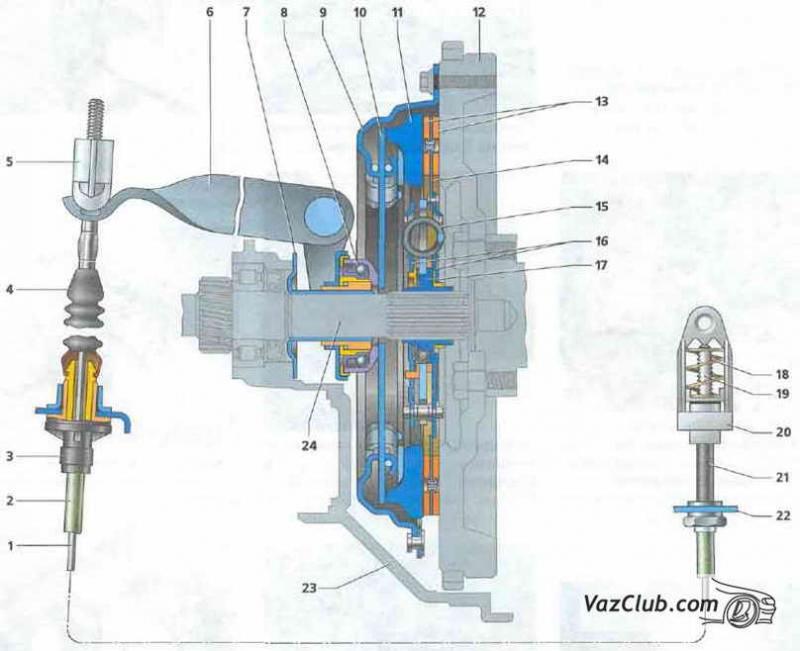

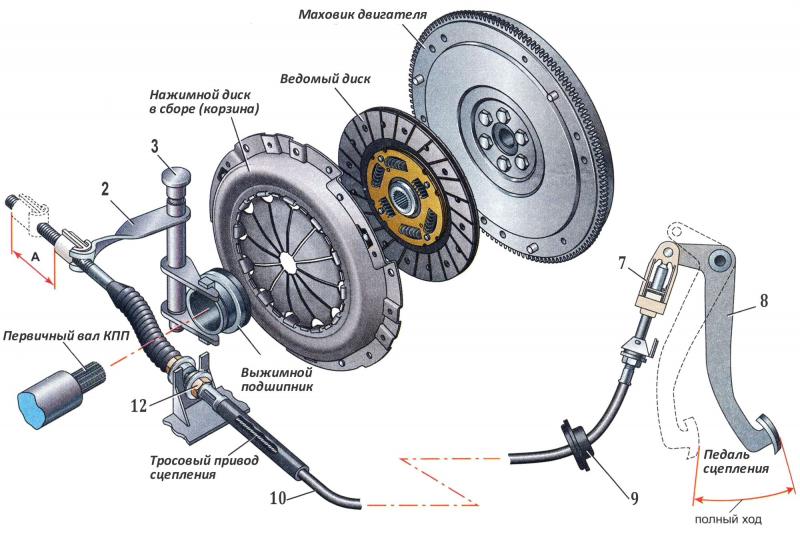

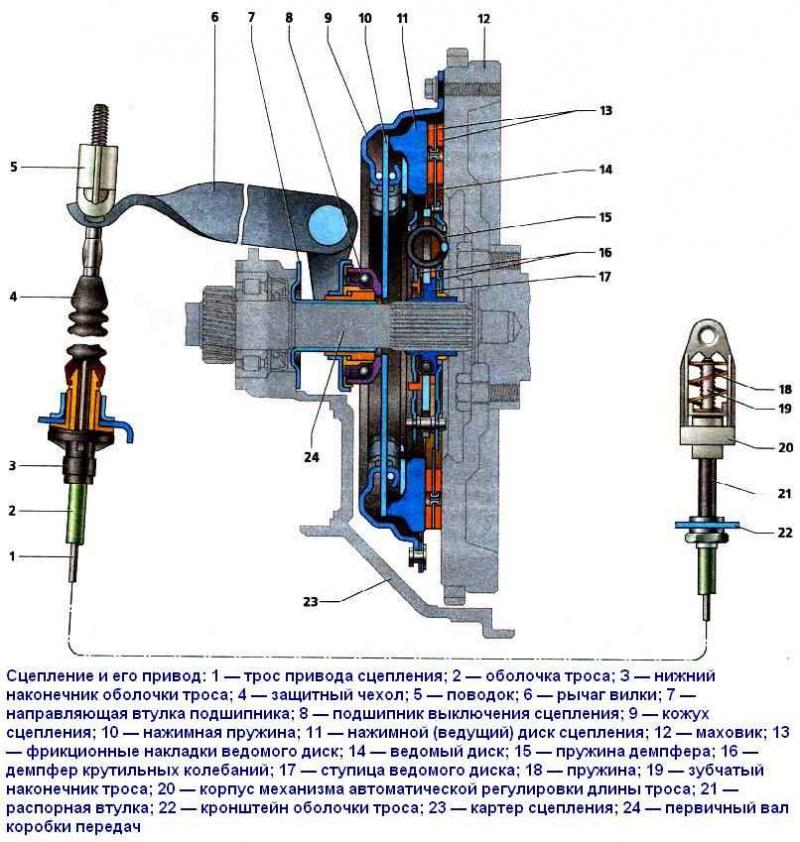

Основные узлы и детали механизма сцепления Лада Гранта

Механизм сцепления Лада Гранта имеет довольно простую, но в то же время надежную конструкцию. Главные его узлы — это диск сцепления с фрикционными накладками, нажимной диск, выжимной подшипник, вилка выключения сцепления и трос привода.

Диск сцепления крепится болтами к маховику двигателя и вращается вместе с ним. На поверхности диска наклеены фрикционные накладки, которые непосредственно соприкасаются с нажимным диском.

Нажимной диск установлен на шлицах первичного вала коробки передач. При выключении сцепления нажимной диск отводится от диска сцепления и перестает вращать вал коробки передач.

Выжимной подшипник передает усилие от педали сцепления через вилку выключения и трос к нажимному диску. Таким образом регулируется степень сжатия фрикционных накладок для плавного выключения или включения сцепления.

Вилка выключения сцепления крепится шарнирно к картеру сцепления. Она имеет пальцы, в которые входят концы троса привода. При нажатии на педаль трос натягивается и вилка поворачивается, перемещая выжимной подшипник.

Трос привода сцепления соединяет педаль с вилкой выключения. Он обеспечивает точную передачу усилия ноги водителя к механизму выключения сцепления. Регулярно проверяйте целостность оплетки троса.

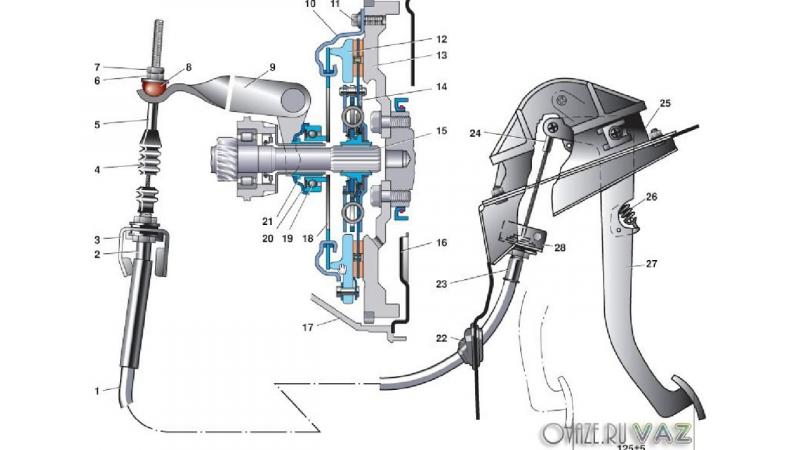

Принцип работы тросового привода сцепления

Работа сцепления Лада Гранта основана на тросовом приводе, который отличается простотой и надежностью. Когда водитель выжимает педаль сцепления, усилие через трос передается на вилку выключения сцепления.

Вилка поворачивается на оси и через выжимной подшипник отводит нажимной диск от диска сцепления. Происходит разрыв передачи крутящего момента от двигателя к коробке передач.

Как только педаль отпускается, пружина вилки возвращает ее в исходное положение, подшипник сближает нажимной и ведомый диски. Их фрикционные поверхности сцепляются, обеспечивая передачу вращения от двигателя к трансмиссии.

Тросовый привод отличается высокой надежностью и не требует сложного обслуживания. Главное — регулярно проверять исправность троса, смазывать его в местах трения и вовремя менять при износе.

Основные преимущества тросового привода сцепления Лада Гранта:

— Простота конструкции и удобство в обслуживании.

— Высокая надежность, долговечность, стойкость к перегрузкам.

— Легкость регулировки хода и свободного хода педали.

— Удобство замены изношенных деталей (трос, подшипник, накладки).

— Низкая стоимость ремонта и обслуживания.

— Отсутствие гидравлики, подверженной утечкам и поломкам.

Таким образом, тросовый привод сцепления Лада Гранта — оптимальное и надежное решение для бюджетного автомобиля.

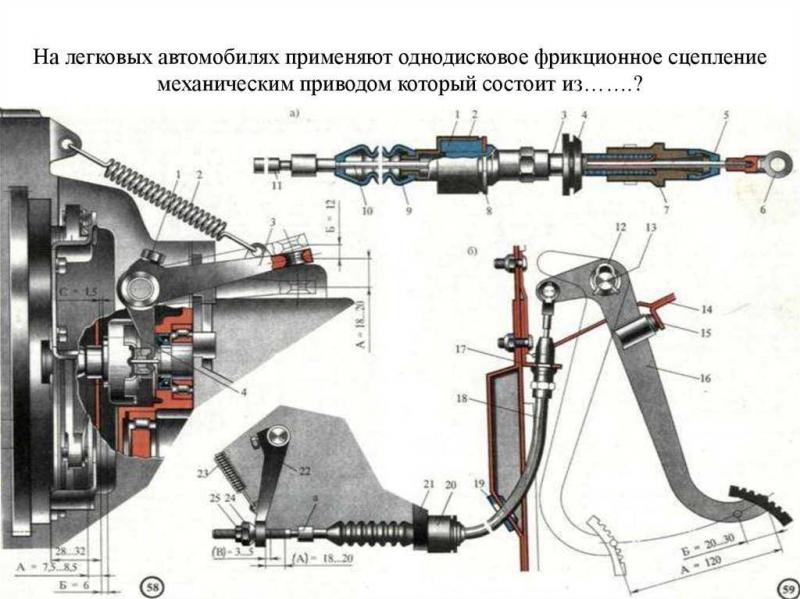

Регулировка хода педали сцепления

Для плавной и бесшумной работы сцепления Лада Гранта важно правильно отрегулировать ход педали. Свободный ход педали должен составлять 10-15 мм, а полный ход — 120-130 мм.

Регулировку осуществляют изменением длины троса привода сцепления. Для этого ослабляют контргайки на тягах троса у педали и на рычаге вилки выключения. Затем проворачивают тяги, укорачивая или удлиняя трос.

После достижения нужной длины троса затягивают контргайки и проверяют ход педали. Свободный ход на холодном двигателе должен быть 10-15 мм. Это расстояние до начала ощутимого сопротивления педали. Полный ход соответствует выключению сцепления и должен быть 120-130 мм.

Правильная регулировка хода педали имеет большое значение для плавного включения сцепления и предотвращения его пробуксовки и проскальзывания. Со временем может потребоваться повторная регулировка из-за растяжения троса.

Основные признаки неправильной регулировки хода педали сцепления:

— Большой или недостаточный свободный ход педали.

— Резкое включение или выключение сцепления.

— Посторонние шумы при выжимании педали.

— Затрудненное переключение передач.

— Пробуксовка сцепления на трогании и разгоне.

Своевременная регулировка хода педали — залог долговечности и правильной работы сцепления вашего автомобиля.

Причины проскальзывания или «ведения» сцепления

Одной из распространенных проблем сцепления Лада Гранта является его проскальзывание или «ведение». Это проявляется в виде неполного выключения сцепления при нажатии на педаль и пробуксовки при трогании с места.

Возможные причины этой неисправности:

— Износ фрикционных накладок ведомого диска сцепления. При этом теряется сцепление накладок с нажимным диском.

— Замасливание накладок вследствие подтекания масла через сальники. Накладки становятся скользкими.

— Ослабление нажимной пружины сцепления. В результате ослабевает сила сжатия дисков.

— Заедание или износ выжимного подшипника, из-за чего нарушается отвод нажимного диска.

— Неправильная регулировка привода сцепления, когда полный ход педали не обеспечивает полное выключение.

— Деформация нажимного или ведомого диска. Это приводит к неравномерному контакту дисков.

Для устранения проскальзывания сцепления необходимо найти и устранить конкретную причину when replacing worn parts if needed. Своевременное обслуживание поможет избежать дорогостоящего ремонта.

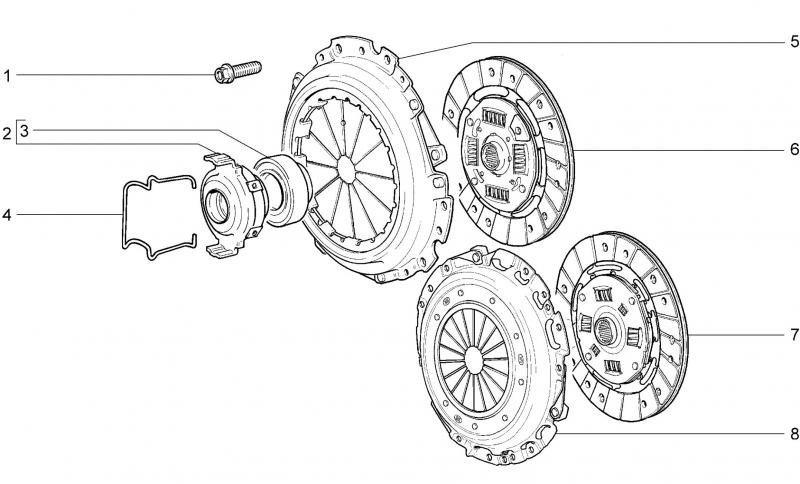

Проверка и замена диска сцепления

Диск сцепления является одним из основных элементов механизма сцепления Лада Гранта, от состояния которого напрямую зависит работоспособность всей системы. Со временем диск подвергается износу и требует замены.

Признаки износа диска сцепления:

— Проскальзывание, ведение при трогании с места
— Вибрация и шум при выжатой педали сцепления
— Затрудненное переключение передач
— Повышенный износ фрикционных накладок

Проверить состояние поверхности диска можно визуально при снятии корзины сцепления, а также с помощью индикатора биения. Предельное биение относительно маховика не должно превышать 0,7 мм.

Замена диска сцепления необходима при превышении допустимого биения, сильном неравномерном износе поверхности или наличии задиров и глубоких рисок. Рекомендуется устанавливать новый оригинальный диск либо качественный аналог.

После замены диска обязательно отрегулируйте привод сцепления и проверьте исправность остальных деталей механизма. Правильно выполненная замена диска значительно продлевает срок службы и улучшает работу сцепления Лада Гранта.

Особенности замены выжимного подшипника

Выжимной подшипник является ответственной деталью механизма выключения сцепления Лада Гранта. От его исправности зависит плавность выключения сцепления и предотвращение пробуксовки.

Основные признаки износа выжимного подшипника:

— Шум и вибрация при выжатии педали сцепления
— Рывки и затрудненное выключение сцепления
— Повышенный износ накладок диска сцепления
— Проскальзывание и «ведение» сцепления

Замена подшипника производится после снятия корзины сцепления. Особое внимание нужно уделить стопорному кольцу подшипника, которое фиксирует его на шлицах вала. При установке кольцо обязательно меняют, так как старое кольцо теряет упругость.

При затяжке стопорного кольца нужно строго соблюдать момент затяжки, который составляет 25-30 Нм для Лада Гранта. Недостаточная затяжка приведет к ослаблению посадки и перекосу подшипника, а чрезмерная — к поломке кольца или резьбы.

После замены подшипника обязательно отрегулируйте свободный ход педали и проверьте работу механизма выключения сцепления. Правильно выполненная замена подшипника значительно увеличит срок службы сцепления.

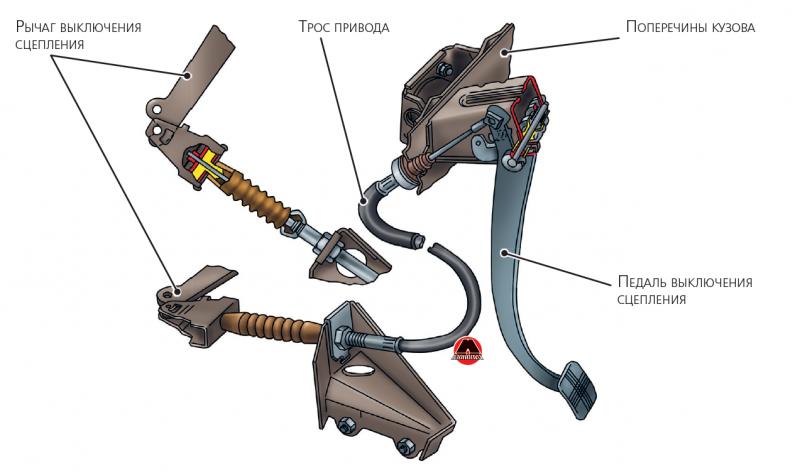

Как правильно менять трос привода сцепления

Трос привода сцепления Лада Гранта со временем подвергается износу и растяжению, что влечет за собой нарушение работы механизма выключения сцепления. В этом случае требуется замена троса.

Последовательность замены троса:

1. Отсоединить трос от педали и рычага на коробке передач, ослабив контргайки.

2. Демонтировать оболочку троса с кронштейнов в моторном отсеке.

3. Установить новый трос, следя за направлением его прокладки как на старом тросе.

4. Присоединить концы троса к педали и рычагу вилки, но пока не затягивать контргайки.

5. Отрегулировать натяжение троса и длину тяг, обеспечив правильный свободный и полный ход педали.

6. Затянуть контргайки после регулировки.

7. Проверить работу механизма выключения сцепления.

Важно следить за целостностью оплетки троса и своевременно менять трос до появления оборванных проволочек. Правильная замена троса вовремя предотвратит серьезные поломки сцепления.

Ремонт педали и вилки выключения сцепления

Педаль и вилка выключения сцепления Лада Гранта также подвержены износу и могут выйти из строя.

Признаки неисправности педали сцепления:
— люфт или затрудненное перемещение педали
— скрип, посторонние шумы при нажатии
— отсутствие свободного хода и полного хода

Возможные причины: износ подшипников педали, деформация или поломка возвратной пружины, отсоединение тяги троса.

При замене подшипников нужно обеспечить плавное вращение педали без люфтов. Пружину меняют при потере упругости.

У вилки выключения также могут изнашиваться ось и шарниры. Это приводит к появлению люфтов и перекосам при повороте вилки.

Ремонт вилки заключается в замене изношенных деталей и восстановлении регулировок. Обязательно меняют сайлент-блоки на оси вилки.

Правильно отремонтированные педаль и вилка сцепления позволят восстановить точность работы привода сцепления Лада Гранта.

Диагностика неисправностей гидропривода сцепления

В отличие от механического тросового привода, некоторые модели Лада Гранта оснащаются гидроприводом сцепления.

Типичные признаки неисправностей гидропривода:

— Пониженный или недостаточный уровень тормозной жидкости. Указывает на утечку в системе.

— Пузырьки воздуха в тормозной жидкости. Свидетельствует о подсосе воздуха из-за нарушения герметичности.

— Проваливание или медленное возвращение педали. Вызвано попаданием воздуха или утечкой жидкости.

— Шум работы насоса или соленоидных клапанов. Указывает на их частичный выход из строя.

Для выявления конкретной неисправности проводят диагностику давления в системе, проверку герметичности магистралей и состояния гидроагрегатов.

Своевременное устранение неполадок гидропривода сцепления поможет избежать сложных поломок и дорогостоящего ремонта.

Регулировка свободного хода педали сцепления

Свободный ход педали сцепления имеет большое значение для плавного включения механизма выключения сцепления. Для Лада Гранта с тросовым приводом свободный ход должен быть 10-15 мм.

Регулировка выполняется следующим образом:

1. Ослабить контргайку на регулировочной тяге у педали и кронштейне кузова.

2. Проворачивая тягу, добиться необходимой величины люфта педали.

3. Затянуть контргайки и проверить ход.

4. Если люфт остается, ослабить контргайку троса на рычаге вилки выключения.

5. Добиться свободного хода 10-15 мм, вращая рычаг и изменяя длину троса.

6. Затянуть все контргайки после регулировки.

Плавное начало хода педали предотвратит пробуксовку сцепления и обеспечит долгий срок службы накладок. Регулировку следует выполнять регулярно при ТО.

Признаки износа фрикционной накладки диска

Фрикционные накладки диска сцепления Лада Гранта являются расходным материалом, который со временем изнашивается.

Основные признаки износа накладок:

— Пробуксовка сцепления при трогании с места, особенно на подъем.

— Посторонние шумы, вибрация, стук при выключении сцепления.

— Заметное снижение эффективности сцепления, провалы при переключении передач.

— Повышенный износ деталей коробки передач из-за ударных нагрузок.

— Снижение срока службы самого диска сцепления.

— Появление сквозных трещин на поверхности накладок.

— Отслаивание накладок от поверхности диска сцепления.

При появлении первых признаков износа следует своевременно заменить накладки, чтобы избежать поломок и дорогостоящего ремонта. Регулярно проверяйте техническое состояние фрикционных накладок вашего автомобиля.

Особенности сборки механизма сцепления после ремонта

После ремонта и замены изношенных деталей механизма сцепления Лада Гранта необходимо грамотно собрать сцепление, чтобы обеспечить его работоспособность.

— Установить нажимной и ведомый диски строго соосно, обеспечив равномерный зазор между ними.

— Заменить или отремонтировать демпферные пружины сцепления, проверить свободную длину.

— Отрегулировать высоту установки выжимного подшипника согласно инструкции.

— Смазать трос и все точки трения согласно регламенту.

— Заменить сальники валов, исключить подтекание масла в картер.

— Проверить величину момента затяжки всех крепежных болтов.

— Отрегулировать свободный и полный ход педали сцепления.

— Прогреть и обкатать сцепление перед выездом.

Соблюдение всех нюансов сборки и обкатки отремонтированного сцепления позволит добиться его долговечной и бесшумной работы.

Полезные советы по эксплуатации сцепления Лада Гранта

Чтобы продлить срок службы сцепления вашего автомобиля Лада Гранта, придерживайтесь следующих простых советов:

— Избегайте резких троганий и «перегазовки», это приводит к пробуксовке и перегреву сцепления.

— Не держите ногу на педали во время движения. Это приводит к частичному проскальзыванию дисков.

— Следите за уровнем и чистотой масла в коробке передач, заменяйте сальники валов.

— Периодически проверяйте и регулируйте свободный ход педали сцепления.

— Своевременно меняйте масло в коробке — это предотвратит загрязнение накладок.

— Используйте качественное трансмиссионное масло рекомендованной вязкости.

— Плавно выключайте сцепление без резких «сбросов» педали.

— Избегайте эксплуатации на пределе возможностей автомобиля.

Соблюдая эти несложные правила, вы значительно продлите срок службы сцепления Лада Гранта.

Как увеличить срок службы сцепления автомобиля

Сцепление является одним из наиболее нагруженных узлов автомобиля, поэтому важно обеспечить его долговечную работу правильной эксплуатацией и своевременным обслуживанием.

Вот несколько советов, как продлить срок службы сцепления:

— Соблюдайте плавность трогания, не допускайте пробуксовки и резких стартов.

— Не держите ногу на педали во время движения. Это приводит к частичному проскальзыванию.

— Следите за состоянием и своевременно меняйте трансмиссионное масло.

— Проверяйте свободный ход педали и при необходимости регулируйте.

— Используйте высококачественное масло рекомендованной вязкости.

— Регулярно осматривайте диск и накладки, своевременно меняйте изношенные детали.

— Не эксплуатируйте автомобиль на пределе его возможностей.

Соблюдая эти простые правила, вы значительно увеличите срок службы сцепления вашего автомобиля и избежите дорогостоящих поломок.

Основные ошибки при ремонте сцепления Лада Гранта

Ремонт сцепления Лада Гранта требует знания особенностей его конструкции, чтобы избежать типичных ошибок:

— Неправильная регулировка привода сцепления. Может привести к пробуксовке, ведению или затрудненному переключению передач.

— Несоблюдение моментов затяжки крепежа. Вызывает ослабление соединений, перекос деталей.

— Установка дисков сцепления с перекосом. Приводит к неравномерному износу накладок.

— Сборка сцепления без нового стопорного кольца выжимного подшипника. Ведет к ослаблению посадки подшипника.

— Использование некачественных запчастей, дисков и накладок. Снижает долговечность и надежность сцепления.

— Отсутствие обкатки отремонтированного сцепления. Может привести к заеданию и быстрому износу деталей.

— Несоблюдение чистоты при сборке. Загрязнения вызывают заедание и износ механизма.

Грамотный подход к ремонту, использование рекомендаций завода-изготовителя помогут избежать ошибок и получить работоспособное надежное сцепление.
