Как работает блок EFI в автомобиле: секреты и нюансы

Что такое блок EFI и за что он отвечает

Блок EFI (англ. Electronic Fuel Injection) — это электронная система впрыска топлива, которая пришла на смену карбюраторным двигателям. Она позволяет точно дозировать количество топлива, подаваемого в цилиндры двигателя, в зависимости от различных параметров — оборотов коленвала, нагрузки, температуры и давления воздуха. Благодаря EFI двигатель работает экономичнее, мощнее и чище.

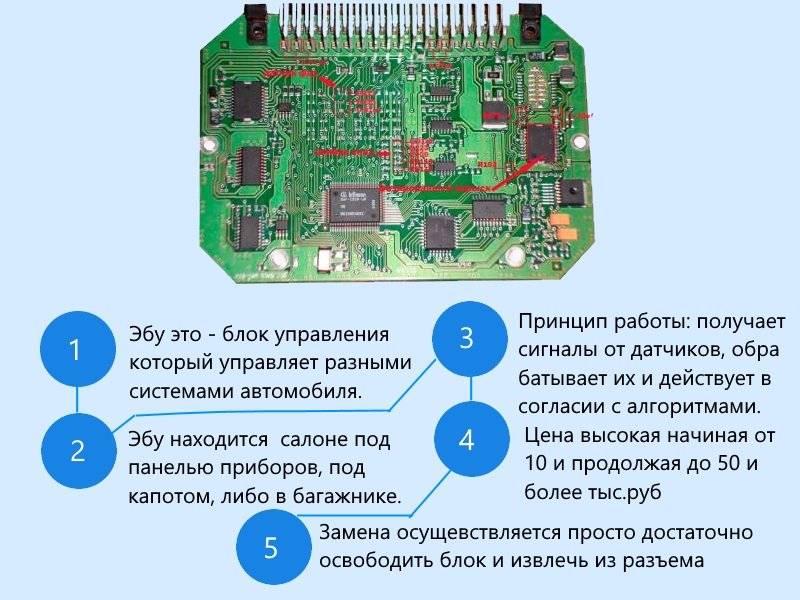

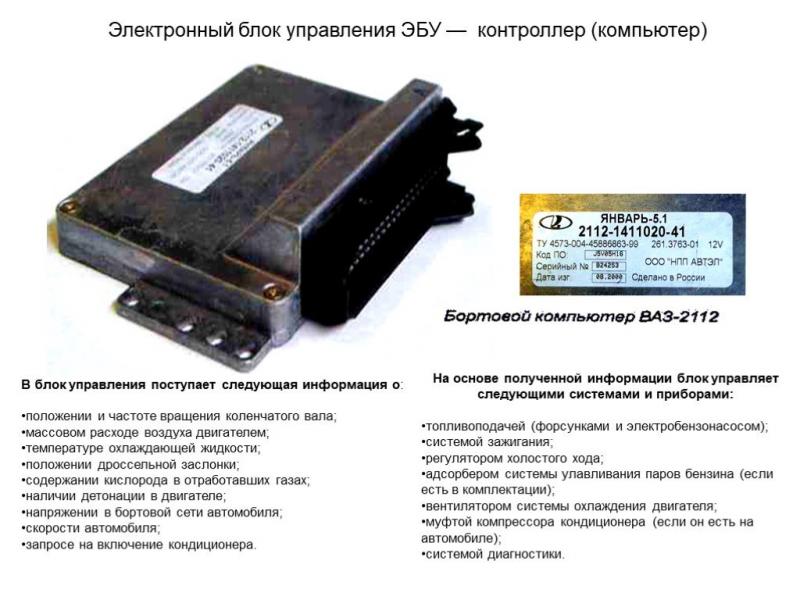

Основным элементом системы EFI является электронный блок управления (ECU). Он получает сигналы от различных датчиков — расхода воздуха, положения дроссельной заслонки, температуры охлаждающей жидкости, концентрации кислорода в отработавших газах и т.д. На основе этих данных ECU рассчитывает необходимое количество топлива и управляет форсунками, открывая или закрывая их в нужный момент.

Таким образом, ECU выполняет следующие функции:

• Сбор информации о работе двигателя от различных датчиков
• Расчет оптимального соотношения топливо-воздух в режиме реального времени
• Управление исполнительными механизмами — форсунками, регулируя момент и длительность их открытия
• Коррекция параметров работы для обеспечения минимального расхода топлива и токсичности отработавших газов

Благодаря быстродействию электроники, система EFI может моментально реагировать на любые изменения режима работы двигателя — разгон, торможение, изменение нагрузки. В отличие от карбюратора, где регулировка подачи топлива осуществлялась исключительно механически за счет разрежения во впускном коллекторе.

По сравнению с карбюратором, система впрыска EFI имеет следующие преимущества:

• Более точная дозировка топлива в широком диапазоне режимов работы
• Лучшая динамика разгона за счет мгновенного отклика на открытие дросселя
• Меньший расход топлива благодаря точному соотношению топливо-воздух
• Снижение токсичности отработавших газов
• Устойчивая работа при различных углах наклона автомобиля
• Облегченный запуск холодного двигателя

Таким образом, система электронного впрыска EFI позволяет автомобильному двигателю работать эффективнее, экономичнее и экологичнее. Блок управления EFI собирает данные о работе мотора и оптимизирует подачу топлива в реальном времени. Это ключевой элемент современных двигателей, обеспечивающий им преимущество перед устаревшими карбюраторными конструкциями.

Как блок EFI контролирует подачу топлива

Электронная система впрыска топлива (EFI) играет ключевую роль в работе современного автомобиля. Она отвечает за точную подачу топлива в двигатель и регулирует соотношение воздух/топливо для оптимального сгорания.

В отличие от карбюраторных двигателей, где количество подаваемого топлива регулируется механически, в системе EFI это происходит электронно с помощью блока управления. Он получает данные от множества датчиков — положения дроссельной заслонки, температуры и давления воздуха, концентрации кислорода в отработавших газах и т.д. На основании этих данных блок EFI в реальном времени рассчитывает необходимое количество топлива и посылает сигнал форсункам для впрыска.

Таким образом обеспечивается высокая точность дозировки, что позволяет снизить вредные выбросы и повысить экономичность. Кроме того, блок управления учитывает такие параметры, как температура двигателя, атмосферное давление, нагрузка на двигатель. При разгоне, движении в гору или с прицепом он увеличивает подачу топлива, а на холостом ходу уменьшает для экономии.

Современные системы EFI оснащены мощными микроконтроллерами, способными выполнять миллионы операций в секунду. Это позволяет точно контролировать рабочий процесс двигателя. Блок управления постоянно отслеживает детонацию и может оперативно ее предотвратить, регулируя угол опережения зажигания.

Важной функцией EFI является самодиагностика. При возникновении неисправностей в системе подачи топлива на панели приборов загорается индикатор «Check engine». Блок управления записывает код неисправности в свою память и передает его сканеру на СТО для определения причины.

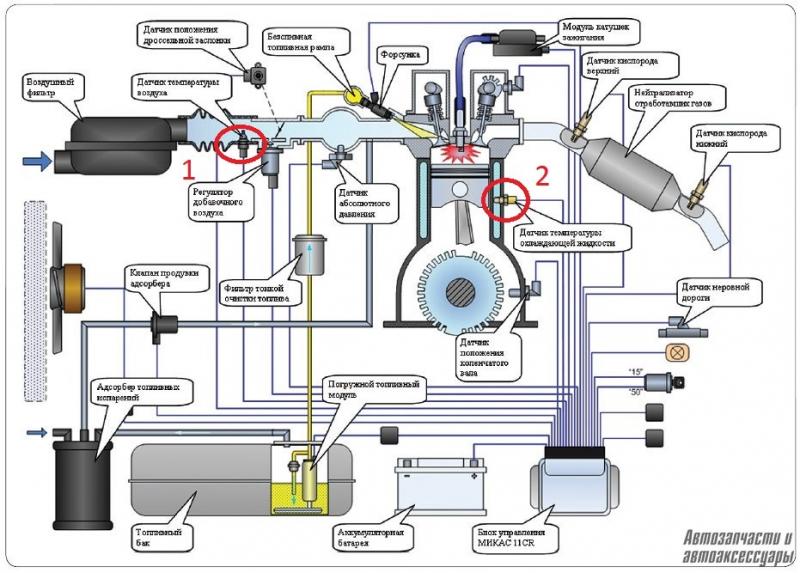

Рассмотрим подробнее компоненты системы EFI:

• Датчики — определяют параметры работы двигателя и окружающие условия
• Электронный блок управления (ECU) — обрабатывает сигналы датчиков и управляет исполнительными механизмами
• Форсунки — распыляют и впрыскивают топливо во впускной коллектор
• Топливный насос — подает топливо под давлением к форсункам
• Топливный фильтр — очищает топливо от загрязнений
• Топливная рампа — накапливает топливо под постоянным давлением для подачи к форсункам

Таким образом, блок управления EFI является «мозгом» всей системы, обеспечивающим оптимальную работу двигателя в любых условиях. От его работы напрямую зависят динамика, расход топлива и токсичность выхлопа автомобиля. Поэтому при появлении неполадок в работе двигателя, связанных с системой питания, необходимо провести диагностику и при необходимости замену блока управления EFI.

Датчики и исполнительные механизмы в системе EFI

Электронный блок управления EFI получает данные от многочисленных датчиков, установленных в различных точках автомобиля. Эта информация позволяет точно определить текущее состояние двигателя и окружающих условий.

Датчик положения дроссельной заслонки передает данные о степени ее открытия. Это позволяет блоку EFI определить запрос водителя на тягу и подать нужное количество топлива. Датчик температуры воздуха на впуске используется для точного расчета плотности воздуха, влияющей на состав топливовоздушной смеси.

Датчик абсолютного давления во впускном коллекторе также учитывает высоту над уровнем моря, что важно для регулировки подачи топлива. Кислородный датчик анализирует состав отработавших газов для определения качества сгорания смеси в цилиндрах.

Датчик детонации контролирует вибрации в блоке цилиндров и позволяет предотвратить детонационное сгорание за счет регулировки угла опережения зажигания. Датчик температуры охлаждающей жидкости используется для точной коррекции состава смеси при прогреве двигателя.

Помимо датчиков, электронный блок управляет исполнительными механизмами — устройствами, непосредственно влияющими на работу двигателя. К ним относятся:

• Форсунки — впрыскивают строго отмеренную порцию топлива во впускной коллектор
• Катушки зажигания — создают искру для запуска процесса сгорания в нужный момент
• Регулятор холостого хода — изменяет обороты двигателя на холостом ходу
• Привод дроссельной заслонки — регулирует поток воздуха в двигатель

Блок управления координирует работу всех этих узлов для получения оптимальных показателей двигателя. Например, для разгона он одновременно открывает дроссельную заслонку, увеличивает цикловую подачу топлива и меняет угол опережения зажигания для быстрого набора оборотов.

Таким образом, современные системы EFI представляют собой сложный комплекс взаимосвязанных компонентов. Блок управления объединяет их в единую сеть для точной регулировки рабочего процесса двигателя. От бесперебойной работы всех этих узлов напрямую зависит мощность, экономичность и экологичность автомобиля.

Преимущества блока управления EFI

По сравнению с карбюраторными двигателями, использование электронной системы впрыска топлива EFI дает ряд важных преимуществ:

• Высокая точность дозировки топлива в любых условиях работы двигателя. Это позволяет оптимизировать состав топливовоздушной смеси.
• Быстрый отклик на изменение нагрузки и оборотов за счет электронного управления.
• Эффективная самодиагностика неисправностей по кодам ошибок.
• Низкий расход топлива благодаря точному регулированию подачи топлива.
• Улучшенные экологические показатели из-за полного сгорания смеси.
• Возможность тонкой настройки рабочего процесса с помощью программного обеспечения.

Современные блоки управления EFI оснащены процессорами, способными выполнять до 100 миллионов операций в секунду. Это позволяет оперативно analuтировать показания многочисленных датчиков и с высокой точностью рассчитывать параметры впрыска топлива.

В отличие от простых механических систем, где настройка заключается лишь в подборе жиклеров карбюратора, в EFI можно в широких пределах менять характеристики двигателя программным путем. Это позволяет адаптировать один мотор под разные модели автомобилей.

Еще одно достоинство EFI — высокая надежность за счет минимума подвижных частей. В отличие от изнашивающихся в карбюраторе диффузоров, жиклеров и эмульсионных трубок, форсунки в системе впрыска практически не нуждаются в обслуживании на протяжении всего срока службы.

Безусловно, электронное управление требует более сложных и дорогих компонентов, чем простая механика. Но достигнутый эффект в виде экономии топлива, снижения вредных выбросов и улучшения динамики многократно перекрывает затраты на производство системы EFI.

Поэтому современные автопроизводители практически полностью отказались от карбюраторов в пользу впрыска. Активное развитие электроники и программного обеспечения открывает новые возможности для дальнейшего совершенствования систем подачи топлива в двигателях внутреннего сгорания.

Особенности работы EFI на разных двигателях

Хотя принцип действия системы электронного впрыска топлива EFI универсален для всех типов двигателей, есть ряд особенностей ее применения на различных моторах:

• На бензиновых двигателях EFI позволяет точно регулировать состав горючей смеси в широком диапазоне, что обеспечивает эффективное сгорание и низкий расход топлива.
• На дизелях система EFI отвечает за плавность работы и отсутствие дымности, точно дозируя подачу топлива по фазам цикла.
• На газовых двигателях важна синхронизация впрыска газа и искры зажигания, что обеспечивает EFI.
• Гибридные силовые установки нуждаются в сложном алгоритме управления работой двигателя и электромотора, реализуемом системой EFI.

При работе турбированных и компрессорных двигателей EFI учитывает дополнительное давление наддува, корректируя цикловую подачу топлива. На моторах с непосредственным впрыском в цилиндр блок управления контролирует давление и фазы впрыска для эффективного смесеобразования.

Большое значение имеет калибровка системы EFI «под конкретный» двигатель на заводе-изготовителе. Впрыск и зажигание настраивают в широком спектре режимов для оптимальной отдачи мотора. Также важны адаптивные алгоритмы самообучения, позволяющие постоянно уточнять параметры впрыска в процессе эксплуатации.

Современные процессоры EFI способны справиться с обработкой сигналов даже на мощных 12-цилиндровых моторах. Развитие электроники позволяет оснащать системой впрыска малолитражные и экономичные двигатели, ранее работавшие на карбюраторах.

Таким образом, технология EFI с ее точностью и гибкостью управления обеспечивает высокие эксплуатационные характеристики широкой гаммы современных автомобильных двигателей. Блок управления адаптирует работу системы под особенности конкретного мотора для полной реализации его потенциала.

Диагностика неисправностей системы впрыска EFI

Одним из главных преимуществ электронной системы управления является ее способность к самодиагностике.

При возникновении ошибки в системе EFI на приборной панели загорается индикатор «Check engine». Блок управления записывает код неисправности в свою память. Считать его можно с помощью диагностического сканера в сервисном центре. Код позволяет определить тип и место поломки.

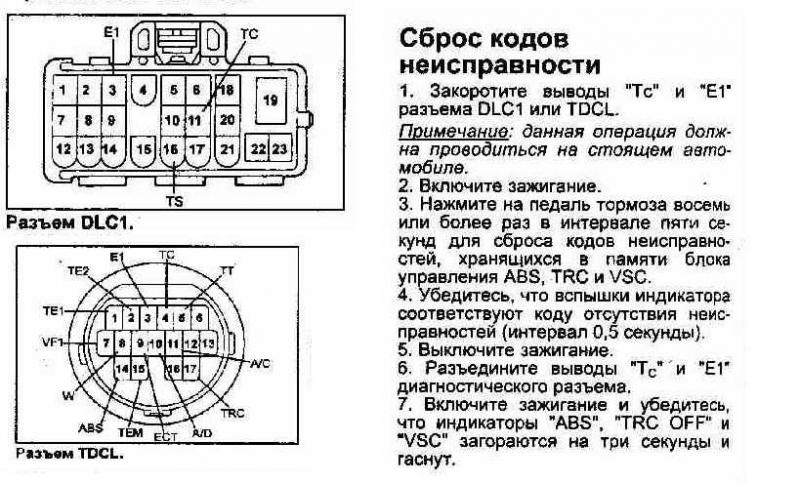

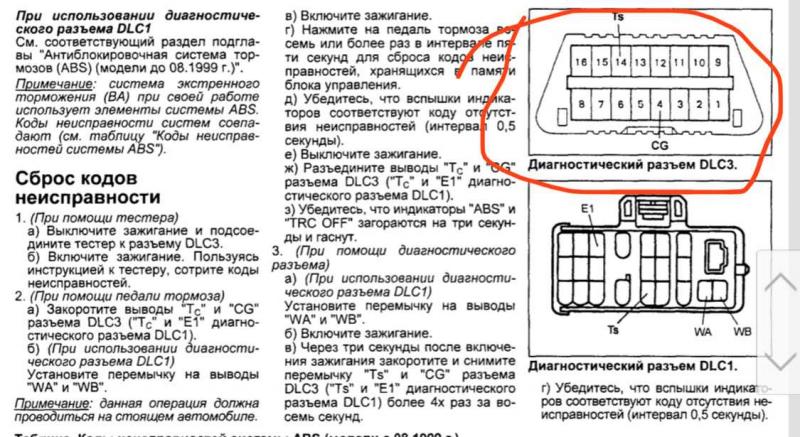

Также диагностику ошибок EFI можно провести самостоятельно. Для этого потребуется диагностический сканер, подключаемый к диагностическому разъему автомобиля. Сканер считает коды ошибок и выводит их расшифровку на дисплей.

О наличии проблем может свидетельствовать нестабильная работа двигателя — рывки, провалы в мощности, неустойчивый холостой ход. Причиной могут быть неисправности в цепи датчиков или проблемы с форсунками.

Падение мощности и увеличенный расход топлива могут указывать на загрязнение топливных форсунок. Для проверки форсунки снимают и анализируют качество распыла топлива.

Проверить давление топлива в рампе можно с помощью манометра. Сильное отклонение от нормы — признак неполадок в регуляторе или насосе системы EFI.

Для проверки кислородного датчика анализируют выходной сигнал при разгоне двигателя. Некорректные данные свидетельствуют о неисправности.

Диагностика EFI включает также визуальный осмотр разъемов, проводки, катушек зажигания. Помогает выявить механические повреждения или коррозию контактов.

Своевременное обнаружение и устранение неполадок системы EFI позволяет избежать серьезных поломок двигателя. Регулярно проводите диагностику, и ваш автомобиль будет радовать надежной работой и оптимальными характеристиками.

Основные поломки блока управления EFI

Блок управления является ключевым элементом всей системы впрыска топлива. От его исправности напрямую зависит работа двигателя.

Часто встречаются ошибки в программном коде из-за сбоев памяти контроллера. Проявляется это рывками, неустойчивым холостым ходом, отказом запуска. Помогает перепрошивка блока управления.

Также возможны поломки электронных компонентов из-за бросков напряжения. Требуется ремонт или замена печатной платы контроллера.

Обрыв проводки датчиков и исполнительных механизмов приводит к ошибкам связи в системе EFI. Необходим поиск места обрыва и восстановление контакта.

Загрязнение и окисление разъемов блока управления вызывает ложные сигналы датчиков. Помогает очистка контактов специальными средствами.

Неисправность цепей электропитания контроллера EFI может стать причиной отказа всей системы впрыска. Требуется проверка предохранителей, реле, коннекторов.

Попадание влаги в блок управления часто приводит к коротким замыканиям и ошибкам. Необходима сушка и очистка контроллера от коррозии.

Механические повреждения корпуса и разъемов EFI могут возникать при неаккуратной эксплуатации и обслуживании. Требуется ремонт или замена блока.

Таким образом, контроллер EFI требует аккуратного обращения и своевременного устранения возникающих неполадок. При появлении признаков нестабильной работы двигателя следует провести диагностику и ремонт блока управления системы впрыска.

Ремонт и обслуживание системы электронного впрыска

Система впрыска топлива EFI требует регулярного обслуживания для поддержания исправности и оптимальных характеристик двигателя.

При возникновении неисправностей следует обращаться в сервисный центр для диагностики системы специальным сканером. Это позволит выявить неполадки на ранней стадии и провести ремонт.

Регулярно меняйте топливный фильтр — он предохраняет форсунки от засорения частицами грязи. Используйте только оригинальные фильтры для вашей модели автомобиля.

Рекомендуется периодически промывать форсунки специальными очистителями для восстановления оптимального качества распыла топлива.

Следите за чистотой контактов в разъемах блока управления и датчиков. Загрязнение контактов может привести к нарушению связи между элементами EFI.

Не допускайте попадания воды и грязи на компоненты системы впрыска — это грозит короткими замыканиями и окислением контактов.

Регулярно проверяйте крепление разъемов в системе EFI. Потеря контакта из-за вибраций вызовет отказ двигателя.

При замене неисправных элементов системы используйте только качественные оригинальные комплектующие. Это обеспечит надежность работы двигателя.

Своевременное обслуживание и ремонт системы EFI является залогом безотказной работы двигателя вашего автомобиля. Проводите регулярную диагностику, и ваша техника будет радовать оптимальными характеристиками на долгие годы.

Настройка параметров EFI с помощью сканера

Современные системы электронного впрыска топлива позволяют гибко изменять настройки работы двигателя программным путем. Для этого используется специальный диагностический сканер.

Подключив сканер к диагностическому разъему автомобиля, можно получить доступ к параметрам внутри блока управления EFI. Это дает возможность оптимизировать работу двигателя.

Например, можно изменить характеристики состава топливовоздушной смеси в разных режимах работы двигателя — на холостом ходу, при разгоне, на высоких оборотах.

Также сканер позволяет настроить угол опережения зажигания в широком диапазоне, что влияет на мощность и приемистость двигателя.

С помощью программного обеспечения можно активировать функцию принудительного зажигания на вторую искру для улучшения стартовых характеристик двигателя в холодное время года.

Есть возможность увеличить максимальные обороты двигателя для повышения мощности или наоборот ограничить обороты для увеличения ресурса.

Также сканер используется для обновления версии прошивки блока управления EFI, что позволяет устранять ошибки программного кода.

Однако следует помнить, что неправильная или неаккуратная настройка параметров EFI может привести к серьезным поломкам двигателя. Поэтому доверяйте изменение настроек только опытным тюнерам!

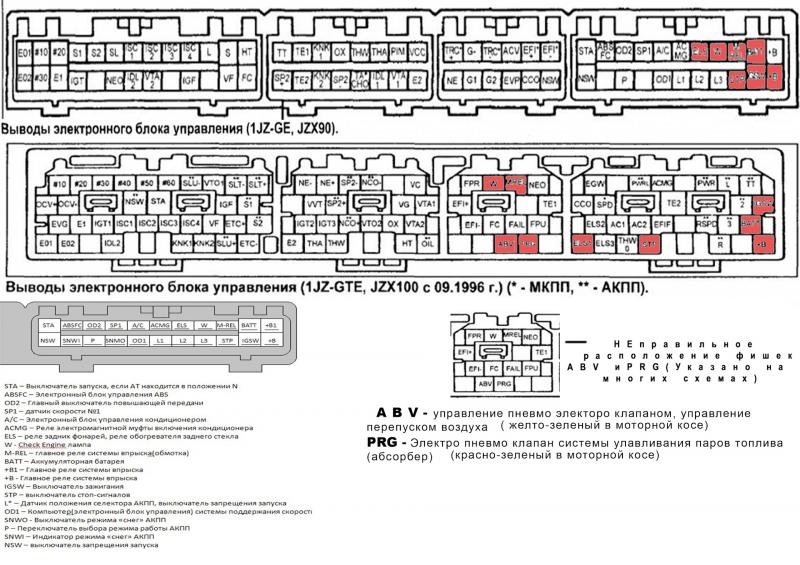

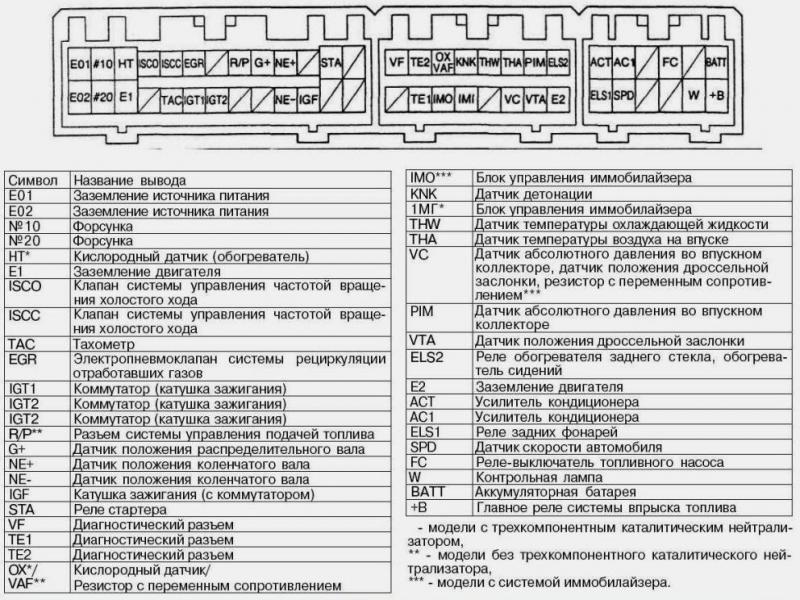

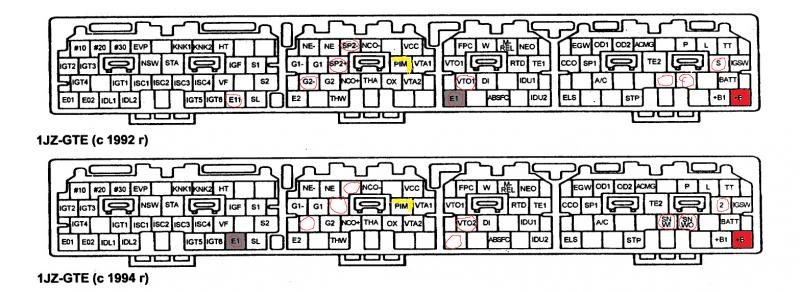

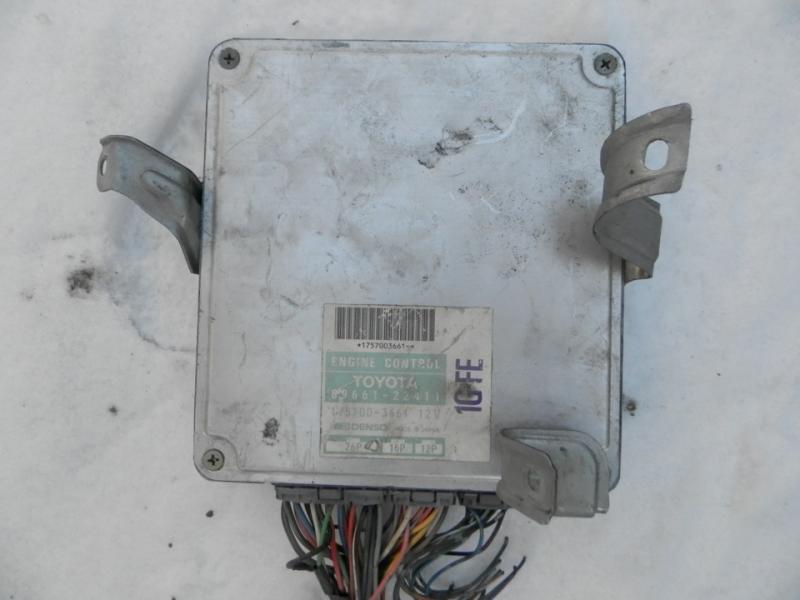

Совместимость разных блоков EFI от Toyota

Компания Toyota использует различные типы блоков управления для системы впрыска топлива EFI в зависимости от модели двигателя.

На автомобилях с двигателями 4A-FE, 7A-FE, 3S-FE устанавливаются блоки EFI 23400. Эти блоки полностью совместимы между собой по выходным каналам управления форсунками и датчиками.

Двигатели 5A-FE, 5A-FHE, 4A-FHE оснащаются блоками EFI 22100. Они также взаимозаменяемы при переносе двигателя из одной модели в другую.

На двигателях 4E-FE ставится контроллер EFI 28500, уникальный для этого мотора. Его можно использовать только на оригинальном двигателе 4E-FE.

Блоки управления 29030 и 29200 применяются на двигателях V6 3VZ-FE. Они совместимы друг с другом и не взаимозаменяемы с EFI других моторов.

Контроллеры 19300 используются на моторах 3S-GE BEAMS. Они подходят только для этих двигателей ввиду уникальной схемы системы впрыска.

Таким образом, при замене блока EFI следует учитывать его совместимость с типом двигателя. Лучше использовать оригинальный контроллер от данной модели, чтобы избежать проблем с подключением.

Меры предосторожности при работе с системой EFI

Электронные компоненты системы впрыска требуют осторожного обращения во избежание выхода из строя.

Прежде всего, перед отсоединением разъемов нужно обесточить систему, сняв клемму с аккумулятора. Это позволит избежать повреждений из-за короткого замыкания.

Будьте внимательны при отсоединении разъемов — не дергайте за провода, а аккуратно расстыковывайте фиксаторы. Это поможет не сломать контакты.

Используйте антистатический браслет при работе с электронными компонентами, чтобы разряд статического электричества не вывел их из строя.

Не пытайтесь разбирать или ремонтировать блок управления EFI. Это может привести к необратимым повреждениям. Лучше заменить блок целиком при поломке.

Будьте аккуратны при транспортировке и хранении электронных модулей EFI. Не допускайте падений, сильных трясок и механических воздействий.

Защищайте компоненты системы от попадания влаги и грязи, особенно контакты разъемов. Это может вызвать коррозию и неисправности.

При монтаже проверяйте целостность изоляции проводов и надежность крепления разъемов. Ненадежный контакт приведет к перебоям в работе EFI.

Соблюдая эти простые рекомендации при обслуживании системы впрыска, вы сможете избежать дорогостоящего ремонта из-за вышедших из строя электронных компонентов.

Как повысить мощность двигателя при помощи чип-тюнинга EFI

Система электронного впрыска топлива EFI дает возможность увеличить мощностные показатели двигателя программными методами.

Один из распространенных способов — это увеличение максимальных оборотов двигателя. Путем модификации настроек в блоке управления можно поднять лимит оборотов на 500-1000 RPM.

Еще один распространенный метод — оптимизация фаз газораспределения. Изменение длительности открытия клапанов позволяет улучшить наполнение цилиндров воздухом и выпуск отработавших газов.

Повышение давления топлива также дает прирост мощности за счет обогащения смеси. Однако следует учитывать ограничения форсунок и топливного насоса.

Коррекция угла опережения зажигания в область более ранних углов может дать прирост крутящего момента, но требует высококачественного топлива.

Сдвиг красной зоны на 100-200 оборотов выше также дает небольшой выигрыш за счет расширения рабочего диапазона.

Однако следует понимать, что необдуманный тюнинг чреват серьезными поломками двигателя. Поэтому настройку EFI лучше доверить опытным специалистам с применением стендовых испытаний.

Особенности юстировки датчиков системы впрыска

Для корректной работы системы EFI очень важна правильная юстировка датчиков. Рассмотрим основные моменты:

Датчик положения дроссельной заслонки необходимо устанавливать так, чтобы при минимальной подаче топлива на холостом ходу напряжение составляло 0,45-0,55 В. Это обеспечит устойчивый холостой ход.

Датчик температуры воздуха должен быть установлен в потоке воздуха после воздушного фильтра. Ни в коем случае нельзя устанавливать датчик вблизи источников тепла.

Кислородный датчик нужно размещать как можно ближе к выпускному коллектору. Оптимально — в разъем выхлопной трубы непосредственно перед нейтрализатором.

Датчик абсолютного давления во впускном коллекторе должен быть надежно закреплен и иметь герметичное соединение с впускным трактом.

Датчик детонации монтируется непосредственно на блок цилиндров так, чтобы надежно фиксировать механические вибрации.

Все электрические разъемы датчиков должны быть чистыми и иметь надежный контакт. Некачественное соединение приведет к перебоям и сбоям в работе системы EFI.

Таким образом, правильная установка и юстировка датчиков является залогом стабильной и точной работы всей системы впрыска топлива.

Калибровка блока управления электронным впрыском

Калибровка — это настройка блока управления EFI под параметры конкретного двигателя. Правильная калибровка обеспечивает оптимальные характеристики мотора.

Процесс калибровки включает установку таких параметров, как состав топливовоздушной смеси в разных режимах, угол опережения зажигания, моменты впрыска и продолжительность импульсов форсунок.

Калибровочные параметры закладываются в программный код контроллера на заводе-изготовителе. Их подбирают экспериментально на стендах для получения максимальных мощности, крутящего момента и экономичности.

При замене блока управления необходимо произвести его повторную калибровку, загрузив заводские данные из EEPROM памяти старого контроллера.

Также калибровку выполняют после ремонта или замены узлов системы впрыска — форсунок, датчиков, нагнетателя воздуха. Это необходимо для восстановления штатных настроек.

С помощью чип-тюнинга опытные специалисты корректируют калибровку EFI для увеличения мощности двигателя. Но это требует очень осторожного подхода.

Таким образом, правильная калибровка системы электронного впрыска имеет первостепенное значение для полной реализации потенциала двигателя автомобиля.

Будущее технологии EFI в автомобилестроении

Электронный впрыск топлива EFI занимает лидирующие позиции в современном автомобилестроении.

Ожидается дальнейшее расширение применения систем прямого впрыска бензина и дизеля. Это позволит еще точнее управлять процессом сгорания для повышения мощности и снижения токсичности.

Прогресс электронных компонентов откроет возможность использовать индивидуальный впрыск для каждого цилиндра даже на двигателях легковых автомобилей.

Развитие систем искусственного интеллекта позволит реализовать еще более сложные адаптивные алгоритмы впрыска с элементами самообучения.

Ожидается расширение применения электроники непосредственно в топливных форсунках. Это откроет дополнительные возможности точной настройки впрыска.

Дальнейшее развитие получат бесконтактные системы зажигания на базе мощных лазерных или плазменных разрядов, управляемых блоком EFI.

Возможно появление гибридных силовых установок, сочетающих двигатель внутреннего сгорания и электромотор с единым электронным управлением.

Таким образом, современные системы впрыска топлива обладают огромным потенциалом для дальнейшего прогресса, что обеспечит новые достижения в автомобилестроении.
