Как проверить работоспособность реле автомобиля, чтобы авто было исправно

Проверить контакты реле на обрыв мультиметром

Чтобы убедиться в исправности автомобильного реле, важно провести комплексную диагностику и ряд проверок.

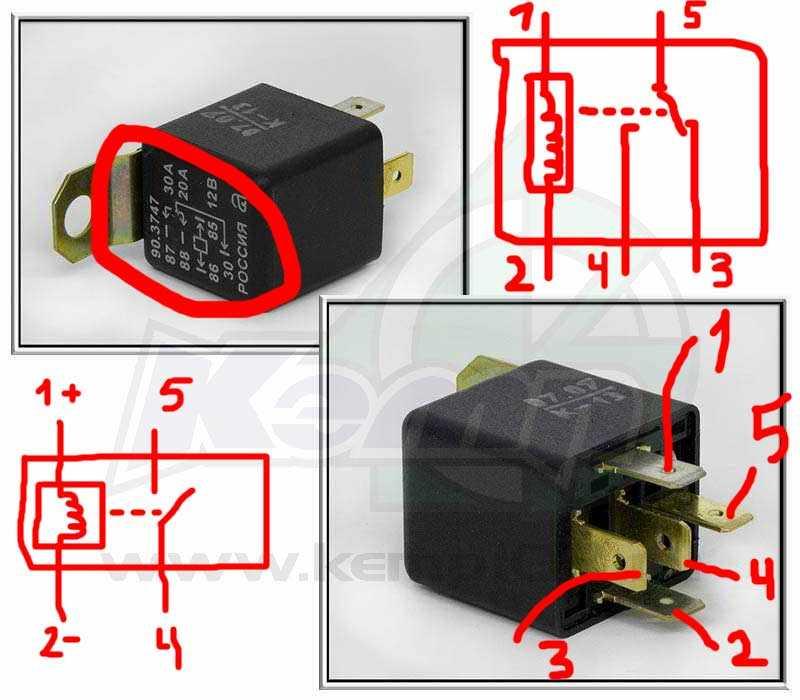

Прежде всего, нужно изучить схему реле в конкретной модели авто и определить его назначение. Затем отключите питание и демонтируйте реле, чтобы иметь к нему полный доступ. Подготовьте мультиметр в режиме прозвона и установите пороговое значение сопротивления.

Теперь последовательно прозванивайте все контакты реле относительно друг друга. Помимо обрыва, это поможет обнаружить возможные короткие замыкания. Обязательно проверьте сопротивление между контактами катушки управления.

При прозвонке контактов реле мультиметр не должен показывать обрыв цепи. Любые отклонения от нормы свидетельствуют о неисправности реле и необходимости его замены. Эта проверка поможет вам быстро найти неисправность в цепи реле.

Для полной диагностики обязательно также измерьте сопротивление обмотки реле, проверьте его работу под напряжением, оцените состояние контактов. Только комплексная проверка позволит точно определить исправность реле и гарантировать безотказную работу автомобиля.

Измерить сопротивление обмотки реле

Для того, чтобы убедиться в работоспособности реле, важно правильно измерить сопротивление его обмотки.

Сначала нужно найти на корпусе реле обозначения выводов обмотки — это обычно два контакта с маркировкой «катушка» или цифрами 85 и 86. Затем установите на мультиметре режим измерения сопротивления, подключите прибор к выводам катушки и снимите показание.

Полученное значение сравните со штатным для данной модели реле — оно должно находиться в пределах 60-100 Ом. Сильное отклонение говорит об обрыве в обмотке или её замыкании на массу.

Также стоит проверить сопротивление между обмоткой и корпусом реле — нормальный показатель бесконечность. При наличии проходящего сигнала — возможен пробой изоляции.

Кроме того, измерьте сопротивление контактов реле в замкнутом и разомкнутом состоянии. Это позволит выявить окисление или подгар контактных поверхностей.

Таким образом, проверка обмотки реле мультиметром — важная часть комплексной диагностики, позволяющая своевременно обнаружить дефект и избежать серьезных неисправностей автомобиля.

Прозвонить цепь управления реле на обрыв

Чтобы исключить неисправности в цепи управления реле, необходимо выполнить ее прозвонку на обрыв с помощью мультиметра.

Во-первых, по схеме определяем контакты катушки реле и источник управляющего напряжения — чаще всего это какой-либо блок управления. Отключаем питание и демонтируем реле, чтобы получить доступ к его выводам.

Затем переводим мультиметр в режим прозвонки и устанавливаем порог срабатывания 200 Ом. Прижимаем один щуп к выводу катушки, вторым поочередно прозваниваем все контакты в цепи управления.

При исправной цепи мультиметр не должен показывать обрыв. Любые отклонения от нормы, например, повышенное сопротивление, свидетельствуют о неисправности, которую необходимо устранить.

Таким образом, прозвонка цепи управления pеле позволяет выявить и устранить обрыв, не допустив серьёзных поломок автомобиля. Это важная часть диагностики, гарантирующая исправную работу реле.

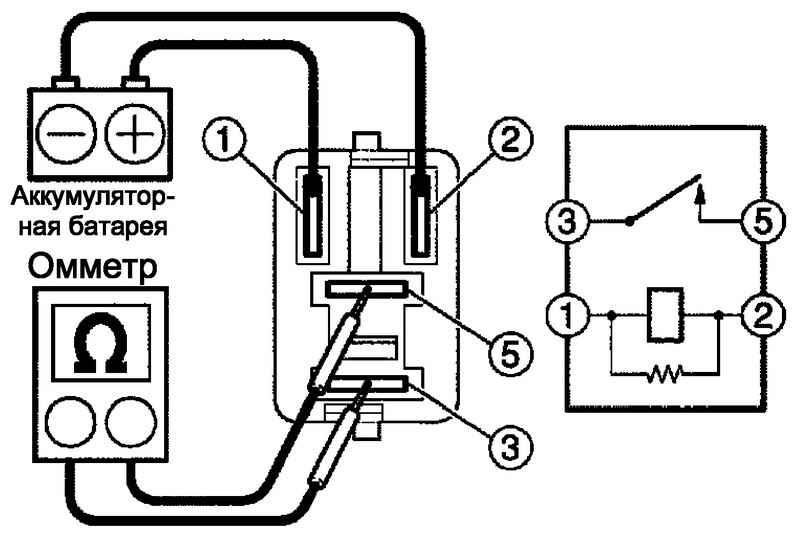

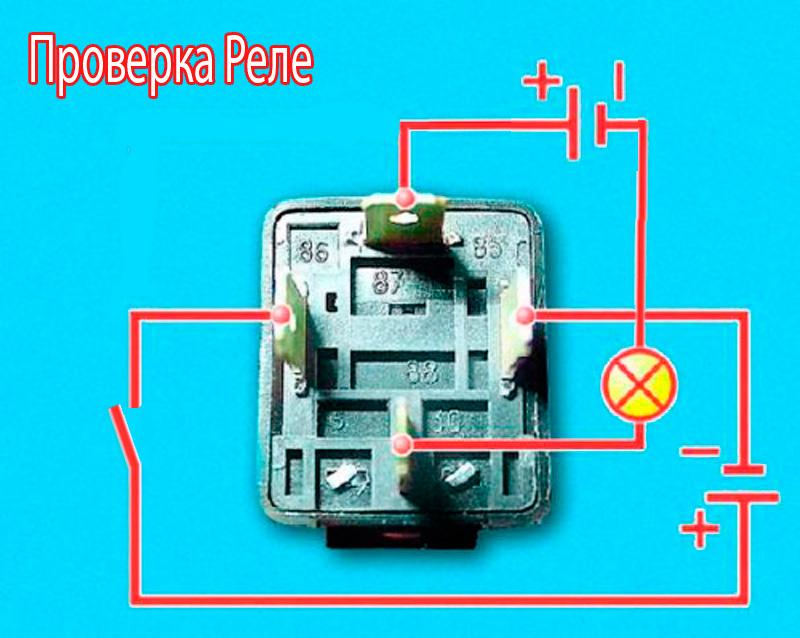

Подать напряжение на катушку реле и проверить срабатывание

Чтобы убедиться в исправной работе реле, нужно проверить его срабатывание при подаче управляющего напряжения.

Сначала определяем по схеме номинальное напряжение катушки реле. Затем демонтируем реле и получаем доступ к выводам. Используем источник питания (автомобильный аккумулятор или лабораторный блок) и регулируем выходное напряжение согласно паспортным данным реле.

Подключаем питание к выводам катушки и наблюдаем за срабатыванием реле — должен быть слышен характерный щелчок. Проверяем мультиметром замыкание нужных контактов. Плавно уменьшаем напряжение до срабатывания и запоминаем это значение.

Если реле не срабатывает при номинальном напряжении — это признак неисправности. Также сравниваем полученные параметры с исправным аналогом. Такая проверка поможет выявить дефект на ранней стадии.

Таким образом, данный этап диагностики крайне важен для подтверждения работоспособности реле и поиска скрытых неисправностей, влияющих на безопасность автомобиля.

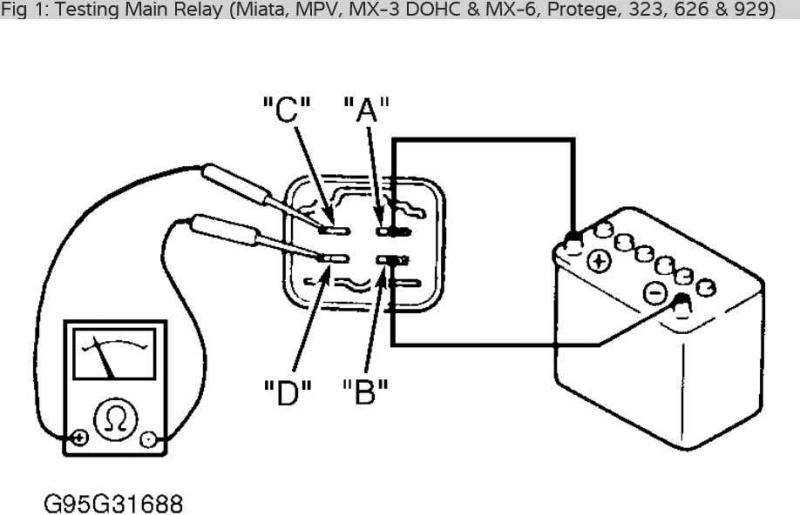

Проверить работу контактов реле мультиметром

Работа контактов — важнейший показатель исправности реле, поэтому их нужно обязательно проверить.

Сначала демонтируем реле и получаем доступ к контактам. Переводим мультиметр в режим измерения сопротивления. Прижимаем щупы к контактам реле поочередно в разомкнутом и замкнутом состоянии.

В первом случае должно быть бесконечное сопротивление, во втором — минимальное. Значительное отклонение от нормы свидетельствует об окислении контактов, подгаре или механическом повреждении.

Также важно проверить сопротивление перехода от разомкнутого к замкнутому состоянию. Плавный переход говорит о хорошем контакте. Резкие скачки — признак неисправности.

Для сравнения измерьте контакты исправного реле. Ориентируйтесь на заводские спецификации. Любые отклонения требуют устранения или замены реле.

Такая проверка контактов с помощью мультиметра позволит вовремя обнаружить неисправность и не допустить выхода из строя важных систем автомобиля.

Проверить реле в рабочих условиях на автомобиле

После стендовых испытаний важно проверить работу реле непосредственно в условиях автомобиля. Это позволит выявить скрытые дефекты.

Для начала устанавливаем проверяемое реле на штатное место и подключаем все необходимые цепи. Затем запускаем двигатель и имитируем условия, при которых должно сработать данное реле.

Например, для реле стеклоочистителя включаем соответствующий переключатель. Для реле вентилятора отопителя — увеличиваем обороты двигателя до рабочей температуры. Фиксируем right срабатывание и правильную работу системы.

Также проверяем отсутствие посторонних шумов, запахов, вибраций при работе реле. Сравниваем с показателями для исправного реле аналогичной модели.

Такая проверка в рабочих условиях позволяет до конца убедиться в работоспособности реле и гарантировать безопасную эксплуатацию автомобиля. По ее результатам принимается решение о дальнейшем использовании или замене реле.

Сравнить параметры неисправного реле с исправным аналогом

Чтобы точно определить неисправность, важно сравнить показатели проблемного реле с исправным аналогом.

Во-первых, сравниваем внешний вид — наличие сколов, трещин, следов коррозии. Затем проверяем маркировку выводов, она должна совпадать.

Далее измеряем сопротивление обмотки и сравниваем показания с паспортными данными реле этой модели. Проверяем напряжение и ток срабатывания — отклонения указывают на неисправность.

Также важно сравнить работу контактов — скорость переключения, сопротивление в замкнутом и разомкнутом состоянии. Проверяем наличие вибраций, шума при срабатывании реле.

Если характеристики проверяемого реле значительно отличаются от исправного аналога, то реле требует замены.

Такое сравнение поможет выявить даже незначительные отклонения в работе реле и вовремя предотвратить серьезные поломки автомобиля.

Как проверить работоспособность реле автомобиля, чтобы авто было исправно?

Реле — это важный электрический компонент в автомобиле, который отвечает за включение и выключение различных систем и узлов. Со временем реле может выйти из строя, что приведет к отказу той или иной системы. Поэтому важно периодически проверять работоспособность реле, чтобы вовремя обнаружить неисправность.

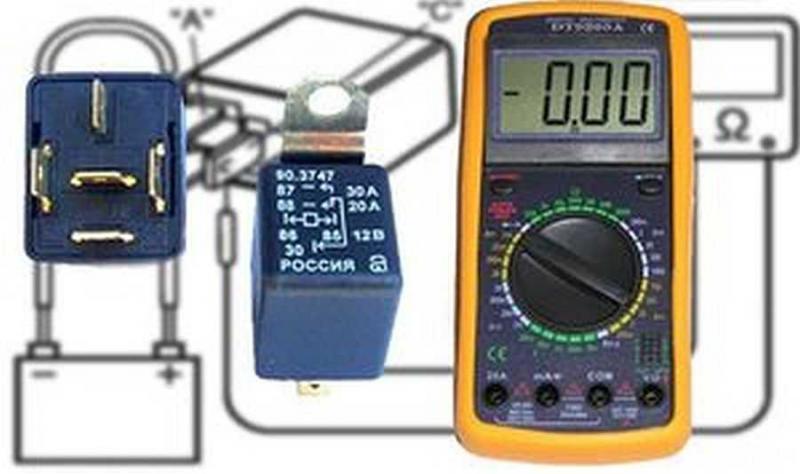

Для проверки реле понадобится мультиметр. С его помощью можно замерить сопротивление обмотки реле и убедиться, что она исправна. Рассмотрим пошаговый процесс проверки на примере типичного четырехконтактного автомобильного реле:

1. Отсоедините разъем от реле. Определите контакты управления (обозначены буквами У, В) и контакты нагрузки (обозначены цифрами 30, 87).
2. Установите мультиметр в режим измерения сопротивления. Приложите щупы к контактам управления У и В. В исправном реле сопротивление должно быть в диапазоне 50-100 Ом.
3. Переложите щупы на контакты нагрузки 30 и 87. Сопротивление исправной обмотки реле должно быть бесконечно большим, то есть разомкнутой цепью.
4. Если полученные значения в норме — реле считается исправным. Отклонения говорят о неисправности: обрыве обмотки или коротком замыкании. Такое реле следует заменить.

Помимо измерения сопротивления, можно также проверить работу реле под напряжением, подав 12 вольт на обмотку управления. При этом должен сработать характерный щелчок — замыкание контактов нагрузки. Этот метод позволяет убедиться в исправности механической части реле.

Важные моменты при проверке реле:

• Перед началом измерений убедитесь, что реле отключено от бортовой сети.
• Сверьтесь со схемой, чтобы правильно определить контакты управления и нагрузки.
• Прозванивайте цепь между контактами 30 и 87, чтобы убедиться в отсутствии обрыва.
• Сравнивайте показания с характеристиками именно вашего реле.

Регулярная проверка реле поможет своевременно обнаружить неисправность и избежать серьезных поломок автомобиля. Удачи в диагностике и ремонте!

Проверить надежность крепления реле в держателе

Реле являются важными компонентами электросистемы автомобиля. От надежности их крепления в держателе зависит бесперебойная работа многих систем. Поэтому регулярно нужно проверять крепление реле и при необходимости подтягивать их.

Чтобы проверить надежность крепления реле в держателе, нужно:

1. Осмотреть визуально держатели реле в монтажном блоке, обращая внимание на люфт или провисание реле.
2. Аккуратно покачать каждое реле в держателе рукой, проверяя наличие люфта.
3. Если обнаружен люфт или провисание, нужно вынуть реле из держателя.
4. Осмотреть контактные ножки реле и гнезда держателя на предмет подгара, окисления или других дефектов.
5. Зачистить контактные поверхности мелкозернистой наждачной бумагой.
6. Установить реле на место, слегка надавив для обеспечения плотного контакта.
7. Еще раз проверить надежность крепления, покачав реле.

При сильном подгаре или деформации контактных ножек, может потребоваться замена самого реле. Также имеет смысл периодически снимать реле и смазывать контакты токопроводящей смазкой для улучшения контакта и предотвращения окисления.

Важные моменты при проверке крепления реле:

• Не прилагайте чрезмерных усилий при установке реле, чтобы не деформировать контакты.
• Убедитесь, что реле полностью вошло в держатель до щелчка.
• Проверяйте также целостность проводов, идущих к контактам реле.
• Следите, чтобы в держатель не попадала грязь, мусор при установке реле.

Регулярно проверяя надежность крепления, можно избежать многих проблем в работе электрооборудования автомобиля. Плотная посадка реле в держателе — залог стабильной работы всех систем!

Убедиться в отсутствии механических повреждений корпуса реле

При проверке реле важно визуально осмотреть его корпус на предмет возможных механических повреждений. Трещины или сколы корпуса могут привести к отказу реле и нестабильной работе системы.

Чтобы убедиться в целостности корпуса реле, необходимо:

1. Взять реле в руки и осмотреть со всех сторон.
2. Обратить внимание на целостность пластикового корпуса — отсутствие трещин, сколов, вмятин.
3. Проверить наличие всех выводов и крепежных элементов.
4. Убедиться, что катушка реле не имеет механических повреждений и сидит плотно на сердечнике.
5. При наличии грязи или коррозии на контактах, очистить их с помощью мелкой наждачной бумаги.

Особое внимание стоит обратить на состояние контактных выводов реле — на них не должно быть следов коррозии, их поверхность должна быть чистой.

Признаками неисправности реле по внешним признакам являются:

• Трещины, сколы, вмятины корпуса.
• Повреждение пластмассовой катушки реле.
• Изгиб или поломка контактных ножек.
• Подгар или коррозия контактных поверхностей.
• Отсутствие крепежных винтов или пружин.

При обнаружении подобных дефектов корпуса или контактной группы реле следует заменить, так как его дальнейшая эксплуатация ненадежна и может привести к полному отказу системы. Исправное реле не должно иметь внешних повреждений.

Прозвонить цепи управления обмоткой реле на обрыв

Цепи управления обмоткой реле отвечают за подачу напряжения на катушку и включение реле. Их прозвонка поможет выявить возможный обрыв в этой цепи.

Чтобы прозвонить цепи управления реле на обрыв, нужно:

1. Отключить питание и отсоединить провода от клемм реле.
2. Установить мультиметр в режим прозвона.
3. Прижать один щуп к клемме управления обмоткой (обозначена буквой «У»), а второй поочередно к остальным выводам.
4. Проконтролировать наличие звукового сигнала, что будет означать целостность цепи.
5. Повторить прозвон всех возможных комбинаций выводов.

При прозвоне цепей управления обмоткой реле важно:

• Соблюдать полярность подключения щупов.
• Проверять контакты на отсутствие окисления.
• Учитывать схему соединений конкретного реле.
• При обрыве заменить проводку или само реле.

Обрыв в цепях управления приведет к тому, что обмотка реле не будет включаться при подаче сигнала. Это вызовет отказ системы, которую контролирует данное реле.

Поэтому важно периодически прозванивать контакты и провода, чтобы своевременно обнаружить неисправность. При корректных показаниях все цепи управления обмоткой реле должны быть исправны.

Измерить напряжение на обмотке реле в рабочем режиме

Измерение напряжения на обмотке реле в рабочем режиме позволяет определить исправность цепи управления и правильность подключения.

Для измерения напряжения на обмотке реле нужно:

1. Подключить мультиметр к клеммам управления обмоткой реле.
2. Установить мультиметр в режим измерения напряжения постоянного тока.
3. Включить питание цепи, которая контролируется данным реле.
4. Проконтролировать напряжение на обмотке — оно должно соответствовать паспортному значению (обычно 12В).
5. Выключить питание и отключить прибор.

При проверке напряжения на обмотке реле необходимо учитывать:

• Полярность подключения мультиметра (плюс к плюсу, минус к минусу).
• Номинальное напряжение конкретного типа реле.
• Исправность предохранителей и реле в цепи управления.

Если напряжение на обмотке отсутствует или не соответствует номиналу — значит есть неисправность в цепи управления. Это может быть обрыв, короткое замыкание, проблемы с реле или предохранителями.

Правильное напряжение на обмотке реле в рабочем режиме подтверждает исправность цепи управления и корректное подключение. Это обеспечит надежную работу реле и контролируемой им системы.

Проверить предохранители в цепи питания катушки реле

Предохранители защищают цепь питания катушки реле от коротких замыканий. Их неисправность может привести к отказу срабатывания реле.

Чтобы проверить предохранители в цепи питания катушки реле, нужно:

1. Определить расположение предохранителя, отвечающего за данную цепь (смотреть схему электрооборудования).
2. Извлечь предохранитель и визуально проверить наличие перегорания плавкой нити.
3. Используя мультиметр, замерить сопротивление предохранителя. Оно должно быть близко к нулю в исправном предохранителе.
4. Если предохранитель перегорел, заменить его на новый того же номинала.
5. Проверить работу реле, которое контролирует данная цепь.

Основные причины перегорания предохранителя в цепи реле:

• Короткое замыкание в обмотке реле или проводке.
• Превышение допустимой нагрузки на цепь.
• Установка предохранителя большего номинала.
• Пробой на корпус в реле из-за нарушения изоляции.

Регулярная проверка предохранителей позволит своевременно обнаружить и устранить неисправность. Это избавит от внезапных отказов реле и сбоев в работе электрооборудования.

Убедиться в отсутствии окисления выводов реле

Окисление контактных поверхностей выводов реле может привести к ухудшению электрического контакта и сбоям в работе. Поэтому важно проверить выводы на отсутствие окисления.

Чтобы убедиться в исправности выводов реле, нужно:

1. Визуально осмотреть все выводы реле.
2. Убедиться в отсутствии темных пятен окисления.
3. Проверить пальцем или щупом, нет ли шероховатости на контактах, которая может свидетельствовать об окислении.
4. Если есть легкий налет окисления, аккуратно зачистить контакты мелкозернистой наждачной бумагой.
5. При сильном окислении заменить реле, т.к. зачистка контактов приведет к их чрезмерному износу.

Причины появления окисления на выводах реле:

• Повышенная влажность в салоне автомобиля.
• Использование некачественных электрических контактов.
• Эксплуатация реле за пределами расчетного срока службы.

Регулярно проверяйте выводы реле на окисление при техобслуживании. Это позволит избежать проблем с контактами, обеспечит стабильную работу реле и предотвратит поломки автомобиля.

Как проверить работоспособность реле автомобиля, чтобы авто было исправно?

Реле — важнейший элемент электрооборудования вашего автомобиля. От его исправности зависит работа многих систем: стартер, фары, стеклоочистители, отопление салона и другие. Поэтому важно уметь проверять это реле и вовремя заменять при неисправности, чтобы ваша машина была всегда в строе.

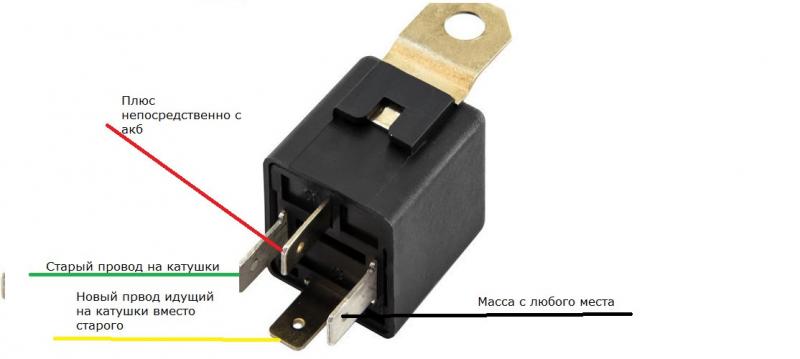

Прежде всего, найдите нужное вам реле в монтажном блоке автомобиля. Реле бывают разных типов, но чаще всего встречаются 4-контактные или 5-контактные. Возьмите мультиметр и переключите его в режим прозвонки цепи. Теперь приложите щупы прибора поочередно к контактам реле. Если раздается характерный звуковой сигнал — значит, цепь проходима.

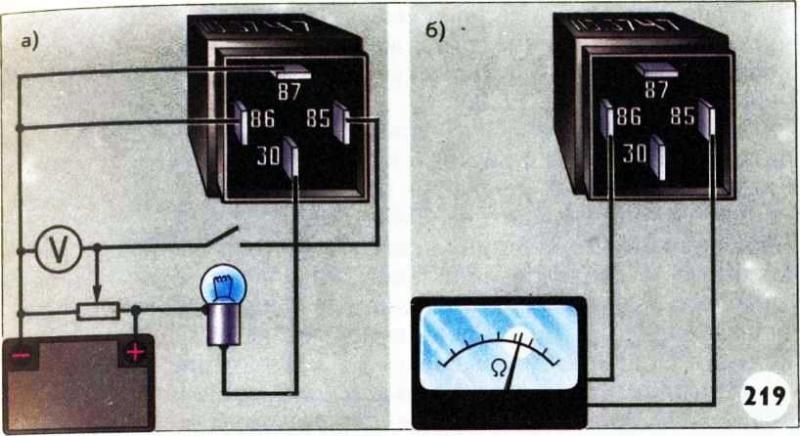

Для 4-контактного реле нужно прозвонить следующие пары контактов: 85 и 86 (катушка реле), 30 и 87 (нормально разомкнутые контакты), 30 и 87а (нормально замкнутые контакты). Для 5-контактного: 85 и 86, 30 и 87, 30 и 87а. Если хотя бы в одной паре нет звукового сигнала — реле неисправно и требует замены.

Также можно измерить сопротивление обмотки реле между контактами 85 и 86. У исправного реле на 12В оно должно быть в районе 75-150 Ом. Сильное отклонение говорит о неисправности.

Еще один способ — подать питание напрямую на катушку реле (контакты 85 и 86) от аккумулятора или другого источника 12В. При этом должен раздаться характерный щелчок срабатывания реле. Если щелчка нет — значит, реле сломано.

Таким образом, с помощью простого мультиметра и пары щупов можно легко определить, исправно реле или требует замены. Это поможет вовремя обнаружить неисправность и избежать более серьезных поломок из-за вышедшего из строя реле. Регулярно проверяйте состояние реле — и ваш автомобиль будет всегда в отличном рабочем состоянии!
