Рулевая рейка в автомобиле: назначение, устройство и возможные неисправности

Назначение рулевой рейки

Рулевая рейка, или реечный рулевой механизм, представляет собой устройство, преобразующее вращение вала руля в перемещение тяг вправо или влево в зависимости от команды, поданной водителем. Тяги передают энергию на кулаки передних колес, в результате автомобиль поворачивает в нужную сторону. От исправности рулевого механизма напрямую зависит управляемость автомобиля, поэтому необходимо хорошо разбираться в его устройстве и своевременно устранять любые возникающие неполадки.

Устройство рулевой рейки

Простейшая конструкция рулевой рейки представляет собой шестерню, установленную на рулевой вал, соединенную с ней рулевую рейку и рулевые тяги. Однако конструкция рулевого управления в современных автомобилях различается, она зависит от наличия усилителей.

Механическая рулевая рейка

Это наиболее простая конфигурация механизма, в которой руль перемещается только за счет усилий водителя. Основные компоненты такого механизма:

Рулевые тяги и наконечники. Их прикрепляют к выдвижным механизмам, и именно они обеспечивают поворот колеса во время движения.
Зубчатая планка и шестерни. Эти комплектующие отвечают за передачу усилия от руля к рулевым тягам, в результате осуществляется управление колесами.
Картер. Этот элемент представляет собой корпус, в который помещены основные детали, картер на большинстве моделей автомобилей выполнен из алюминия.
Пружины. Они обеспечивают плотное прилегание шестерни к рейке. При нормальном рабочем состоянии пружин нет люфта руля, его появление говорит о необходимости замены пружин.
Сальники и фиксаторы. Они предотвращают попадание пыли и грязи внутрь механизма и ограничивают ход рейки.
Подшипники. Они обеспечивают плавное перемещение рейки внутри корпуса.

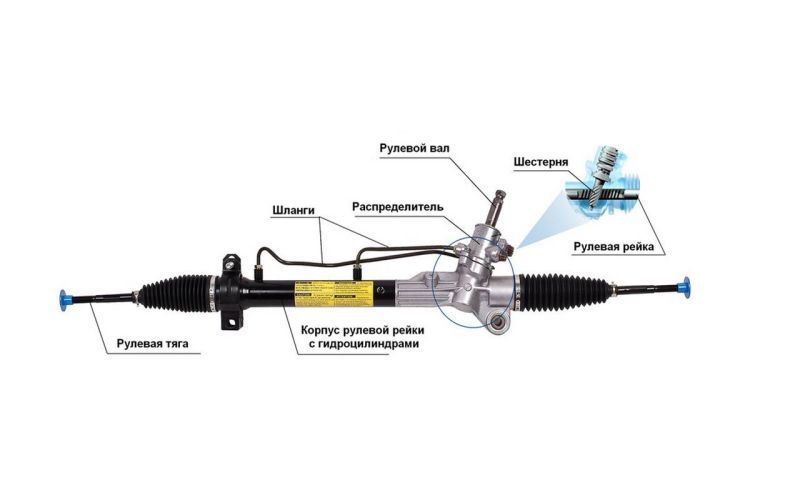

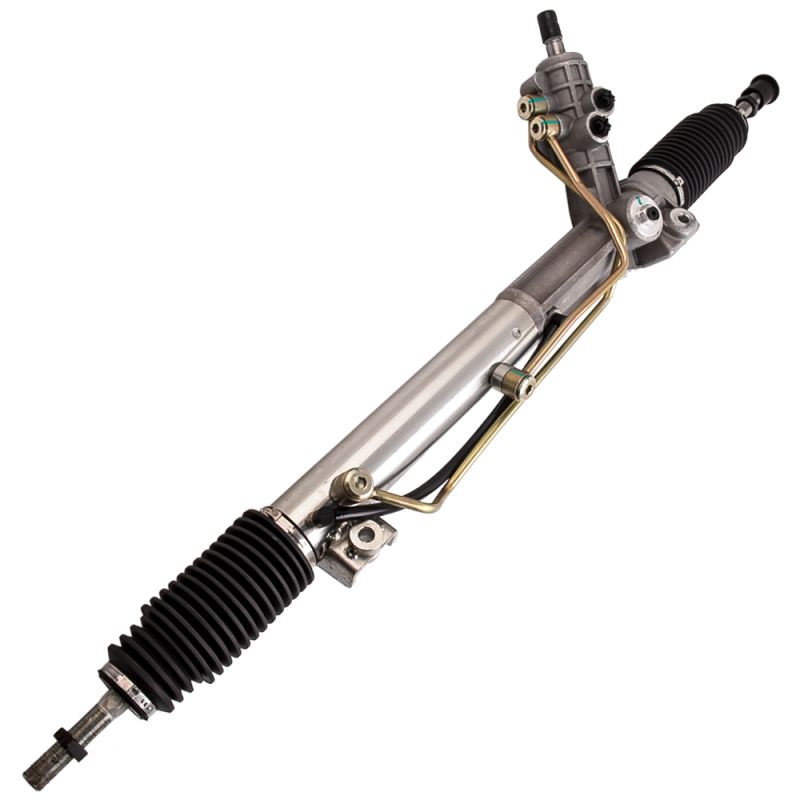

Рулевая рейка с гидроусилителем

В этом случае к основным элементам добавляются гидравлические цилиндры, которые облегчают управление рулем. Гидроусилитель позволяет снизить усилия, необходимые для поворота руля, особенно при низких скоростях или при парковке. Однако это ухудшает обратную связь, делая управление менее чувствительным.

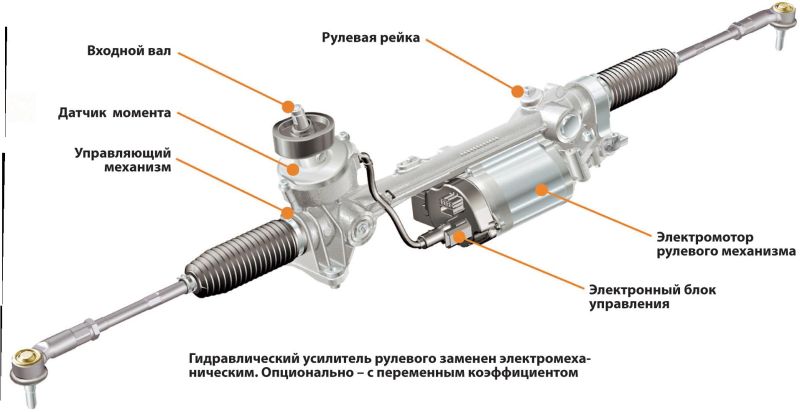

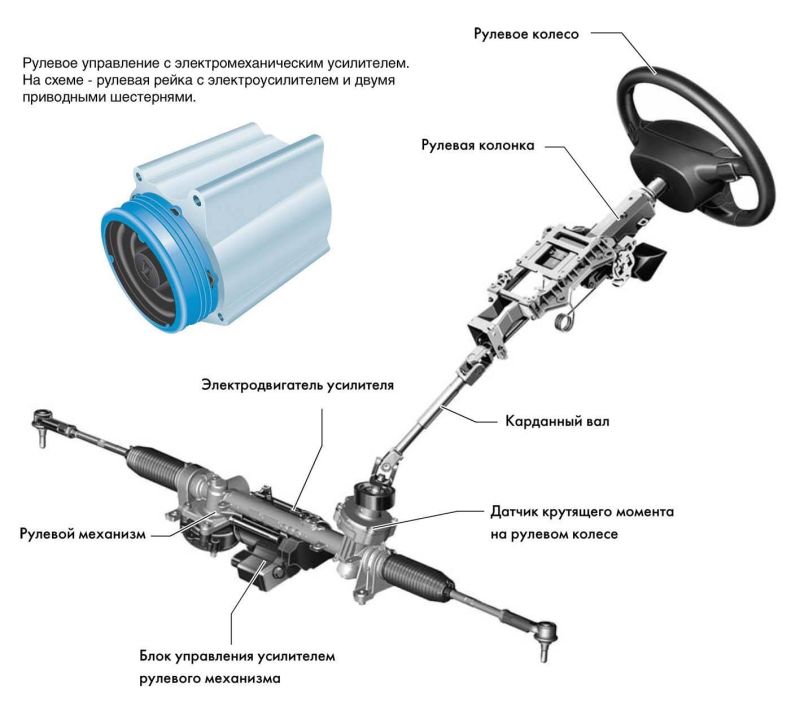

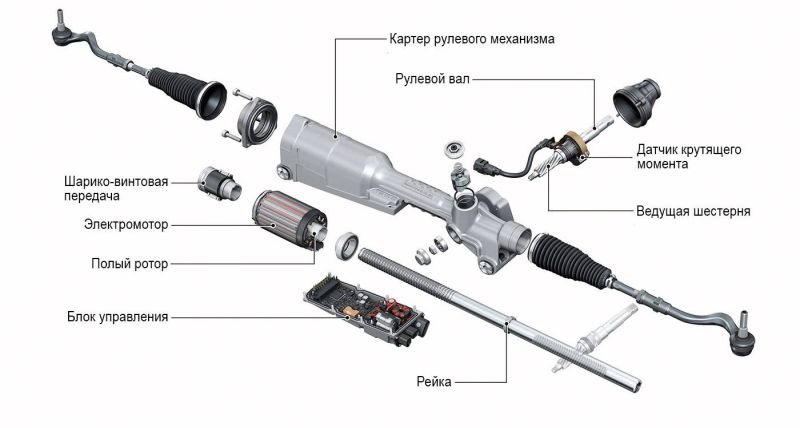

Рулевая рейка с электроусилителем

Вместо гидравлического усилителя здесь используется электромотор. Это современное и более дорогое решение, которое обеспечивает более точное и чувствительное управление. Электроусилитель может быть установлен непосредственно на рулевой вал, на колонку или на саму рейку.

Возможные неисправности рулевой рейки

Среди наиболее частых проблем, которые могут возникнуть с рулевой рейкой, можно выделить следующие:

Деформация картера. Если повреждения серьезные, колеса могут стать неповоротливыми.
Разгерметизация корпуса. В этом случае внутрь механизма могут попасть пыль, грязь и влага, что приведет к быстрому износу деталей.
Поломка зубьев рейки или шестерни. Это может привести к потере управления автомобилем.
Износ деталей. С течением времени все детали изнашиваются, и если не проводить своевременное обслуживание, это может привести к поломке.
Потеря целостности смежных элементов рейки, таких как рулевые тяги или наконечники. Это также может привести к потере управления.

Признаки неисправности рулевой рейки

Следующие симптомы могут указывать на возможные проблемы с рулевой рейкой:

Появление стука при проезде по небольшим неровностям, который исчезает при повороте руля в крайнее положение.
Снижение усилия при повороте руля.
Самопроизвольные вращения руля.
Рулевое колесо не возвращается в исходное положение после поворота.
Утечка жидкости из гидроусилителя, появление масляных пятен на пыльниках.
Повышенная чувствительность руля.

Заключение

Рулевая рейка является важным элементом системы управления автомобилем, и ее исправное состояние обеспечивает безопасность и комфорт вождения. Поэтому необходимо регулярно проводить техническое обслуживание и при первых признаках неисправности обращаться к специалистам для диагностики и ремонта.

Определение и назначение рулевой рейки

Рулевая рейка — это ключевой элемент рулевого управления автомобиля, который преобразует вращательное движение рулевого колеса в линейное движение, управляющее направлением колес. Этот компонент связывает рулевую колонку с поворотными кулаками и колесами автомобиля.

Конструкция рулевой рейки

Рулевая рейка состоит из нескольких основных элементов, включая шток, червячный вал, золотниковый механизм, сальники и уплотнительные кольца. Эти компоненты изготовлены из прочных и износостойких материалов, таких как маслостойкая резина, тефлон и металлические сплавы.

Типичные неисправности рулевой рейки

Среди наиболее распространенных проблем, связанных с рулевой рейкой, можно выделить течь масла, стуки и люфты, проблемы с вращением руля и износ отдельных компонентов.

Течь масла

Течь масла в рулевой рейке обычно связана с износом сальников, которые удерживают масло внутри перепускных камер рейки и защищают ее от протеканий. Также причиной может стать коррозия деталей рейки, потеря формы и физических свойств уплотнительных колец и сальников, а также износ опорных втулок.

Стуки и люфты

Стуки и люфты в рулевой рейке могут быть вызваны некорректной регулировкой рейки, износом боковой поджимки штока, износом подшипников распределителя и износом опорных втулок. Все эти проблемы могут привести к ухудшению управляемости автомобиля и потребуют ремонта или замены соответствующих компонентов.

Проблемы с вращением руля

Тяжелый руль может указывать на неисправность насоса ГУР или привода электроусилителя. Также тяжесть на руле может появиться, если подтекает рулевая рейка, некорректно работает золотниковый механизм, перетянута боковая поджимка, или появилась кольцевая выработка в корпусе распределителя.

Износ отдельных компонентов

Износ отдельных компонентов рулевой рейки, таких как уплотнители поршня штока, поршень штока, крепления катушки, уплотнительные кольца катушки и торсион, может привести к ухудшению работы рулевой рейки и управляемости автомобиля в целом.

Методы устранения неисправностей рулевой рейки

Устранение неисправностей рулевой рейки обычно включает замену изношенных или поврежденных компонентов. В некоторых случаях, таких как кольцевой износ корпуса распределителя, может потребоваться замена всего корпуса. Важно регулярно проводить техническое обслуживание и осмотр рулевой рейки, чтобы своевременно обнаружить и устранить возможные проблемы.

Профилактика неисправностей рулевой рейки

Для предотвращения неисправностей рулевой рейки рекомендуется регулярно проверять состояние ее компонентов, следить за качеством масла, вовремя менять его и промывать систему. Также важно избегать агрессивного вождения и езды по неровной дороге, которые могут привести к износу и повреждению компонентов рулевой рейки.

Рулевая рейка — это важный элемент рулевого управления автомобиля, который требует регулярного технического обслуживания и внимательного отношения. Знание основных неисправностей и методов их устранения поможет водителям избежать серьезных проблем и обеспечит безопасность на дороге.
