Как сделать прочный и надежный каркас для прицепа своими руками: увлекательное руководство

Выбор материала для каркаса

Приступая к изготовлению каркаса для прицепа в домашних условиях, первым делом следует решить, из какого материала его делать. Это ключевой момент, от которого в дальнейшем будут зависеть прочность конструкции, её вес, стоимость, технология изготовления и другие параметры.

Дерево. Традиционно применялось в старинных конструкциях телег и повозок. Однако для современного прицепа к легковому автомобилю дерево не очень подходит из-за относительно невысокой прочности и подверженности гниению. Хотя при использовании качественной сухой древесины некоторые мастера и сейчас строят деревянные прицепы в кустарных условиях.

Металл. Стальные трубы и профили — наиболее распространённый материал для каркасов. Обеспечивает высокую прочность и долговечность конструкции при относительно небольшом весе. Основные минусы — подверженность коррозии и достаточно высокая стоимость.

Алюминий. Обладает экстремально низким весом, высокой прочностью и стойкостью к коррозии. Но стоимость алюминиевых профилей и труб очень высока. Применяется в основном для спортивных и гоночных прицепов.

Пластик. Например, стеклопластик на основе стекловолокна и полиэфирных смол. Отличается низким весом, прочностью, гибкостью и стойкостью к коррозии. Однако технология изготовления каркаса из пластика достаточно сложная. Используется редко из-за высокой стоимости.

Таким образом, если планируется изготовить простой и недорогой прицеп для легковушки в домашних условиях, то оптимальным решением будет классический металлический каркас. Использование стальных труб и профилей позволит получить максимально прочную, надёжную и долговечную конструкцию при разумном бюджете и относительной технологичности изготовления.

Конкретный выбор марки стали, сечения, толщины металла и типа профилей будет зависеть от требуемой грузоподъёмности, размеров и назначения прицепа. Лучше избегать тонкостенных труб, которые быстро деформируются. Оптимальный вариант — профили и трубы из конструкционной стали толщиной 2-3 мм. Такой каркас будет максимально прочным и надёжным на долгие годы эксплуатации.

Расчет размеров и геометрии каркаса

После выбора материала, из которого будет изготавливаться каркас, необходимо определить его основные размеры и конфигурацию. Это важный этап, от которого будет зависеть удобство и безопасность использования будущего прицепа.

Прежде всего, нужно решить, какой длины и ширины должен быть кузов прицепа. Это определяется габаритами и объемом грузов, которые предполагается перевозить. Здесь следует учесть максимальную длину, допустимую ПДД для прицепов к легковым автомобилям (обычно не более 5 метров).

Также важно рассчитать высоту кузова и пола. Оптимальный вариант — когда пол прицепа находится на уровне пола багажника автомобиля, чтобы можно было легко перегружать вещи. Высота бортов зависит от габаритов перевозимых предметов.

Следующий момент — определение размеров и расположения колес. Здесь нужно orientироваться на ширину колеи буксирующего автомобиля, чтобы прицеп устойчиво следовал по колее и не заносило в поворотах. Также важно рассчитать нагрузку на ось и подобрать оптимальные по грузоподъемности колеса.

Немаловажный нюанс — обеспечение достаточного дорожного просвета, чтобы прицеп мог преодолевать небольшие неровности и не цеплялся кузовом за дорогу. Зазор в 15-20 см будет разумным решением.

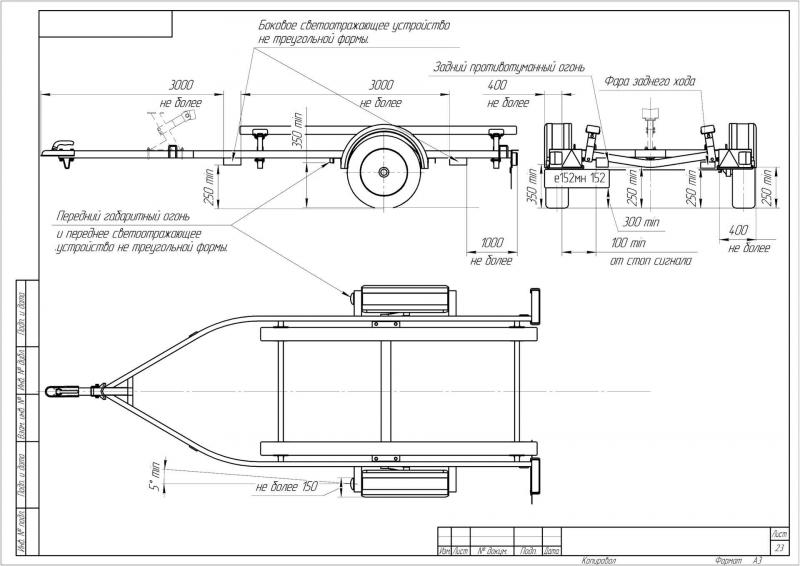

Определив все ключевые размеры будущего прицепа исходя из требований заказчика, можно приступать к черчению чертежей и эскизов каркаса, где будут проработаны расстояния между основными элементами, их сечения и соединения. Это важный этап для последующего успешного изготовления прочной и надежной конструкции.

Подготовка металлических труб и профилей

После того как проведены все необходимые расчеты и подобран материал для каркаса, можно приступать к подготовке metalлических заготовок — труб и профилей. От качества этой подготовки во многом будет зависеть надежность всей конструкции.

В первую очередь следует тщательно осмотреть все заготовки, проверить их прямолинейность. Если обнаружатся погнутости или вмятины — такие дефектные участки нужно будет обязательно выправить или обрезать.

Далее необходимо аккуратно обработать кромки заготовок — удалить все заусенцы, которые могут поранить руки при сборке и дальнейшей эксплуатации. Для этой цели подойдут напильник, абразивный круг или пневмошлифовальная машинка.

Следующий шаг — тщательная очистка всех поверхностей от ржавчины или окалины при помощи жесткой металлической щетки. Это обеспечит хорошее сцепление с антикоррозионным покрытием.

Особенно важно очистить участки сварных швов и места, где будут крепиться другие элементы. Затем все загрязнения удаляются ветошью.

Теперь металлические профили и трубы готовы к разметке и раскрою. При необходимости перед разметкой их можно подогнать по длине резкой болгаркой или ножовкой по металлу. Все эти операции требуют внимания и аккуратности, но позволяют подготовить идеальные заготовки для прочного и надежного каркаса.

Разметка и раскрой металла

После подготовки всех металлических заготовок можно приступать к разметке и раскрою элементов каркаса. От точности разметки будет зависеть правильность сборки конструкции и качество всего изделия.

Разметку выполняют в соответствии с заранее подготовленными чертежами и эскизами, перенося все необходимые размеры. Для этого используют маркер, центральный угольник, линейку, угольник слесарный. Особое внимание уделяют разметке мест соединений элементов.

Раскрой лучше производить на станке — труборезе, пиле или ножовке. Это обеспечит ровный чистый срез заготовок под нужным углом. Возможен раскрой болгаркой с абразивным диском или даже ножовкой, но при этом срезы получаются менее аккуратными.

В процессе раскроя нужно следить за правильностью углов реза и соответствием длины заготовок разметке. Даже небольшие неточности на этом этапе могут привести к проблемам при последующей сборке каркаса.

Все заготовки после раскроя рекомендуется подписать, чтобы не перепутать их при дальнейшей сборке. Особенно если элементы имеют одинаковые размеры. Аккуратно обработанные, правильно размеченные и раскроенные детали — залог успешного монтажа прочной конструкции каркаса.

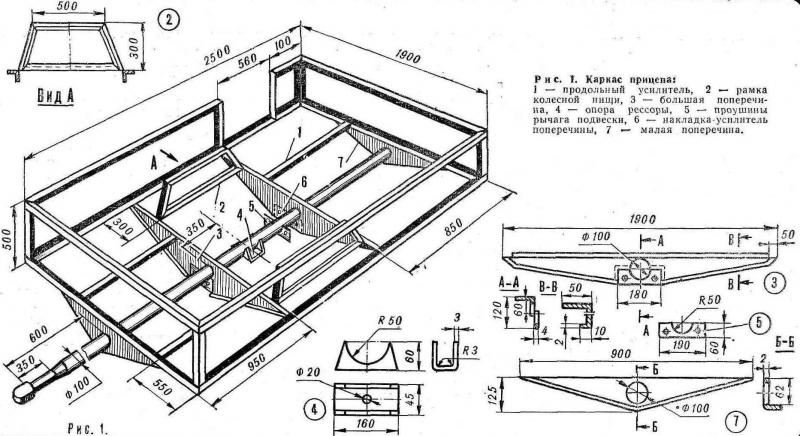

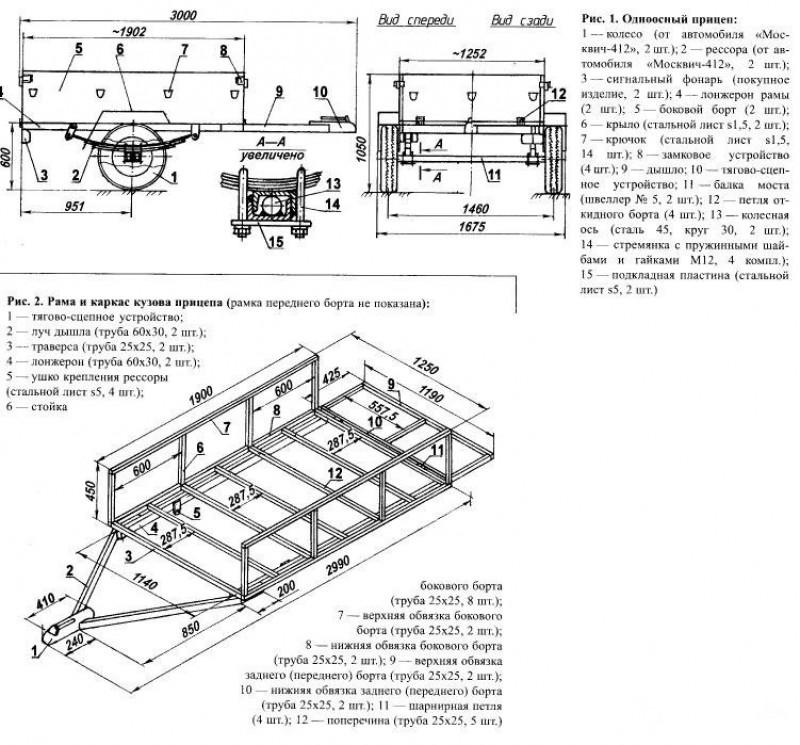

Сборка основания каркаса

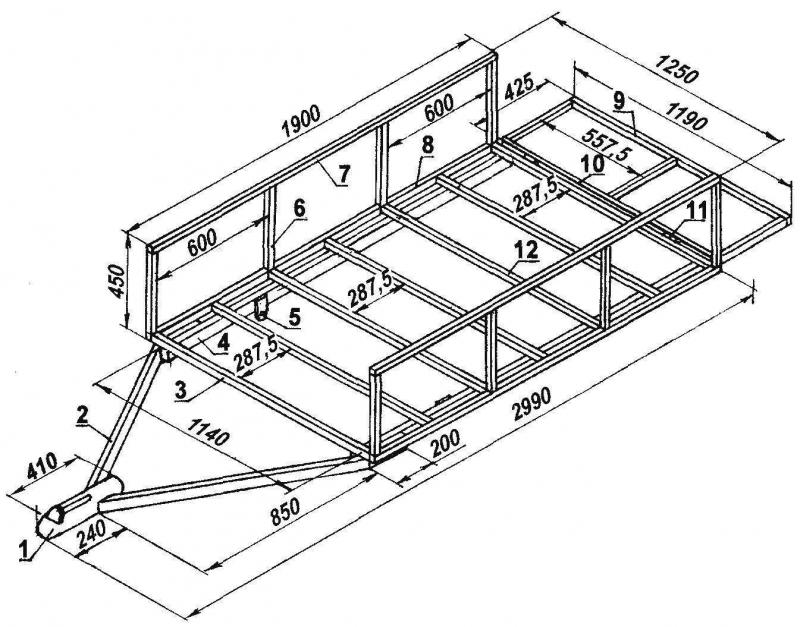

Подготовив все необходимые элементы, можно приступать к сборке каркаса прицепа. На первом этапе собирается основание — база, к которой в дальнейшем будут крепиться остальные детали конструкции.

Для основания обычно используются два продольных лонжерона из металлических швеллеров или уголков. Их соединяют поперечными балками из труб прямоугольного сечения. Все детали скрепляются между собой сваркой.

Очень важно соблюдать размеры и прямолинейность при сборке основания. Для выверки можно использовать струны, уровни, линейки. Сварочные швы должны быть ровными, без прожогов и непроваров.

К основанию привариваются опорные стойки, к которым в дальнейшем крепится дышло прицепа. Стойки делают из труб квадратного или прямоугольного сечения. Их положение точно рассчитывается исходя из высоты дышла.

После завершения сборки основания его нужно тщательно осмотреть, проверить геометрию, диагонали, выверить горизонтальность. Правильно собранное основание — залог долговечности всей конструкции прицепа.

Установка поперечин и продольных элементов

После завершения сборки основания каркаса можно переходить к монтажу поперечных и продольных элементов конструкции.

Сначала устанавливаются поперечины из металлических труб или швеллеров. Их количество зависит от длины кузова. Расстояние между поперечинами рассчитывается исходя из необходимой жесткости конструкции.

Поперечины крепятся к лонжеронам основания с помощью сварки. Швы должны быть качественные, без трещин и подтеков. При установке следует контролировать вертикальность и параллельность поперечин.

Далее монтируются продольные элементы — боковые стойки и силовые распорки. Они также привариваются к основанию и поперечинам. Продольные элементы обеспечивают общую жесткость каркаса.

Важный момент — соблюдение расстояний между продольными и поперечными элементами согласно чертежу. Даже небольшие отклонения могут привести к геометрическим искажениям конструкции.

По ходу сборки необходимо постоянно контролировать геометрию каркаса, используя уровень, рулетку, отвес. Это позволит избежать ошибок и получить жесткую основу для надежного прицепа.

Усиление узлов каркаса

После монтажа всех основных элементов каркаса прицепа необходимо дополнительно усилить наиболее ответственные узлы конструкции.

В первую очередь это места соединения лонжеронов с поперечинами и стойками. Сюда устанавливаются дополнительные уголки или пластины, которые привариваются для повышения жёсткости.

Также требуют усиления участки крепления дышла, оси колес, подвески. Эти зоны испытывают наибольшие динамические нагрузки при эксплуатации прицепа.

Для усиления часто используют отрезки уголков, листовой или полосовой металл. Их размещают и приваривают таким образом, чтобы максимально увеличить жёсткость конструкции и снизить концентрацию напряжений.

Сварочные работы по усилению узлов требуют особого внимания — швы должны быть максимального качества, без дефектов. При необходимости в угловых соединениях применяют конструктивные накладки.

Продуманное усиление позволит существенно повысить прочность, долговечность и безопасность конструкции прицепа при его эксплуатации в различных дорожных условиях.

Как сделать прочный и надежный каркас для прицепа своими руками: увлекательное руководство

Создание каркаса для прицепа к легковому автомобилю своими руками — захватывающий проект, который позволит вам получить мобильный грузовой модуль для перевозки различных грузов.

Первым делом необходимо определиться с размерами будущей конструкции. Это зависит от ваших потребностей в грузоподъемности и габаритов автомобиля. Для легковушки оптимальным вариантом будет каркас длиной 2500-3500 мм и шириной около 1500-1700 мм. Высота бортов — 400-500 мм.

Каркас целесообразно изготавливать из металлического профиля квадратного сечения 50х50 мм или 50х30 мм. Толщина металла должна быть не менее 2-3 мм. Это обеспечит нужную жесткость конструкции. Для основы подойдет профильная труба или швеллер.

Сборку каркаса удобнее всего вести на ровной площадке, предварительно закрепив основу на опорах. Соединение элементов осуществляется сваркой. Швы должны быть аккуратными, с полным проплавлением.

Начинать сборку следует с задней части каркаса. К основанию привариваются два продольных лонжерона и поперечные площадки под фонари. Затем монтируется передняя часть с дышлом, к которому крепится сцепное устройство. После этого устанавливаются боковые стойки, соединенные поперечными балками.

Особое внимание стоит уделить усилению мест крепления подвески, дышла и сцепного устройства. Это позволит многократно повысить долговечность конструкции.

После окончания сварочных работ каркас необходимо тщательно зачистить от сварочных брызг и окалины, обработать антикоррозийным составом и покрасить. Это предотвратит преждевременное разрушение металла.

Следующий этап — установка пола. Он может быть выполнен из водостойкой фанеры толщиной 15-20 мм. Пол крепится саморезами к поперечным балкам каркаса.

После этого можно приступать к обшивке каркаса. Чаще всего используется оцинкованный стальной лист толщиной 0,5-1 мм. Его необходимо разметить и обрезать на части для бортов, крыши и передней стенки. Соединение листов между собой и с каркасом осуществляется заклепками или саморезами.

В завершение монтируются двери, задний борт, фонари, проводка и другое необходимое оборудование. Также рекомендуется установить упоры для фиксации дверей в открытом положении.

Соблюдая эти рекомендации при постройке, вы получите надежный металлический каркас для будущего прицепа к легковому автомобилю. Такая конструкция прослужит долгие годы, обеспечив Вам комфортные и безопасные поездки.

Антикоррозийная обработка каркаса

После завершения сборки и сварки каркаса для прицепа очень важно провести его антикоррозийную обработку. Это позволит значительно продлить срок службы конструкции и защитить ее от разрушающего воздействия окружающей среды.

Первым делом необходимо тщательно очистить поверхность каркаса от ржавчины, окалины, сварочных брызг и других загрязнений. Это можно сделать как вручную при помощи металлических щеток, так и механизированным способом — с использованием пескоструйных или дробеструйных установок. Очень важно, чтобы поверхность была обезжирена.

После подготовки поверхности можно приступать к грунтованию каркаса. Лучше использовать специальные антикоррозийные грунты на основе цинковых или железных пигментов. Они позволяют создать прочное антикоррозийное покрытие.

Нанесение грунта производится в несколько слоев при помощи кисти или краскораспылителя. Очень важно, чтобы покрытие было равномерным, без пропусков и подтеков. Каждый слой должен хорошо высохнуть перед нанесением следующего.

После высыхания грунта каркас обрабатывается антикоррозийным составом — консистентной смазкой или мастикой. Это создаст дополнительную защиту от коррозии. Состав наносится толстым слоем на все металлические поверхности.

Завершающим этапом антикоррозийной защиты является окраска каркаса эмалью нужного цвета. Краска наносится в 2-3 слоя, что обеспечит наилучший декоративный эффект и защитные свойства покрытия.

Проведя такую комплексную антикоррозийную обработку, можно быть уверенным, что каркас прицепа прослужит долгие годы, не подвергаясь разрушительному воздействию ржавчины и влаги. Это позволит существенно экономить на ремонте и продлит срок службы всей конструкции.

Окраска каркаса

После того, как каркас прицепа собран, обработан от коррозии и загрунтован, наступает важный этап — окраска конструкции. Правильно выполненная окраска не только придаст эстетичный внешний вид, но и дополнительно защитит металл от негативных воздействий.

Перед окраской поверхность каркаса должна быть чистой и сухой. Удалите все загрязнения, остатки ржавчины, пыль, жир. Затем отшлифуйте грунт, чтобы придать шероховатость. Это улучшит адгезию краски.

Для окраски лучше всего подходят эмали на основе алкидных или акриловых смол. Они обеспечивают покрытию высокую стойкость к атмосферным и механическим воздействиям. Выбирайте эмали, предназначенные для наружных работ.

Нанесение краски производится в 2-3 тонких слоя при помощи кисти, валика или краскораспылителя. Каждый последующий слой наносится после полного высыхания предыдущего. Такая технология позволяет добиться ровного и долговечного покрытия.

Особое внимание уделите труднодоступным участкам — углам, стыкам, щелям, сварным швам. Используйте кисть для аккуратной окраски этих мест. Это предотвратит преждевременное разрушение покрытия.

После полного высыхания краски, ее необходимо отполировать мелкозернистой шкуркой и нанести финишный слой лака или прозрачной эмали. Это придаст блеск и защитит окраску от внешних воздействий.

Следуя этим рекомендациям, вы сможете надежно защитить каркас прицепа от коррозии и придать ему презентабельный внешний вид. Качественная окраска прослужит многие годы и избавит от необходимости перекрашивания.

Установка деревянного настила

После того как каркас прицепа окрашен и высох, можно приступать к монтажу пола. Чаще всего в любительских конструкциях используется деревянный настил из влагостойкой фанеры или досок.

Фанера имеет ряд преимуществ: доступность, невысокая стоимость, простота монтажа, стойкость к влаге и гниению. Оптимальный вариант — березовая фанера марки ФСФ толщиной 18-21 мм.

Из фанеры вырезаются листы необходимых размеров, которые временно закрепляются на каркасе. Затем по контуру просверливаются отверстия, фанера снимается и обрабатывается антисептиком с двух сторон.

После высыхания антисептика листы укладываются на место и при помощи саморезов крепятся к поперечным балкам каркаса. Саморезы вкручиваются через предварительно просверленные отверстия.

В местах стыков листов необходимо предусмотреть зазор 3-5 мм, который заполняется герметиком. Это компенсирует температурные деформации фанеры.

Другим популярным вариантом является установка деревянного настила из досок. Чаще используется сосна или лиственница. Доски толщиной 25-40 мм распиливаются по размеру, обрабатываются антисептиком и прикручиваются саморезами к поперечным балкам.

Установив качественный деревянный настил, вы получите надежное дно вашего прицепа. Оно послужит отличным основанием для перевозки различных грузов в течение долгих лет.

Монтаж осветительного оборудования

Для обеспечения безопасности движения в темное время суток прицеп должен быть оборудован светосигнальными приборами.

В передней части прицепа устанавливаются две фары белого света, выполняющие функции ближнего и дальнего света. Лучше использовать Led лампы, которые отличаются низким энергопотреблением и долгим сроком службы.

Сзади монтируются два красных габаритных фонаря и два стоп-сигнала, предназначенные для обозначения габаритов и торможения. Также можно установить противотуманные фонари и дополнительный стоп-сигнал.

Вся осветительная арматура должна быть исправна, иметь четкую маркировку и соответствовать требованиям ГОСТа. При монтаже особое внимание уделяется надежности крепления и правильной регулировке светового пучка фар.

Подключение освещения осуществляется через блок предохранителей к проводке транспортного средства. Жгуты проводов прокладываются в защитной гофрированной трубке.

Очень важно обеспечить герметичность мест подключения проводки, чтобы избежать попадания влаги. Это может привести к короткому замыканию и отказу осветительных приборов.

Следуя данным рекомендациям, вы сможете оснастить свой прицеп качественным и надежным осветительным оборудованием, что сделает эксплуатацию безопасной как для вас, так и для других участников движения.

Подготовка к установке бортов

После того как каркас прицепа собран, окрашен и установлен пол, можно переходить к монтажу бортов. Это один из заключительных и важных этапов сборки конструкции.

В качестве материала для бортов чаще всего используется оцинкованная стальная листовая сталь толщиной 0,7-1 мм. Из неё вырезаются листы необходимой величины.

Перед установкой листы рекомендуется обработать антикоррозийным составом, особенно с той стороны, которая будет контактировать с деревянными элементами конструкции. Это предотвратит появление ржавчины.

Сам процесс монтажа начинается с разметки мест установки бортов на каркасе. Разметку делают по внутреннему контуру, чтобы листы выступали внутрь грузовой площадки.

Затем производится поочередная установка бортовых листов, которые фиксируются заклепками или саморезами к вертикальным стойкам каркаса с шагом 150-200 мм.

После крепления всех листов, необходимо установить дополнительные уголки в местах их стыковки. Это придаст бортам дополнительную жесткость.

Такая технология позволяет быстро и качественно установить борта, которые послужат надежной защитой перевозимого груза от атмосферных осадков и механических повреждений.

Подбор колес и оси

Создание прочного и надежного каркаса для прицепа своими руками — это увлекательный проект, который позволит вам сэкономить немало средств.

Первым делом нужно определиться с размерами будущего прицепа. Это зависит от того, какую нагрузку вы планируете перевозить и к какому именно автомобилю он будет цепляться. Обычно размер колес для легкового прицепа составляет 13 или 14 дюймов.

Для каркаса понадобится металлический профиль квадратного сечения 20×20 мм или 20×30 мм, который можно приобрести в строительном магазине. Из него сваркой собирается рама прицепа. Важно соблюдать правильные размеры и пропорции, чтобы получить максимальную прочность конструкции.

Особое внимание следует уделить выбору оси для прицепа. Лучше приобрести готовую ось, рассчитанную на вашу нагрузку, чем пытаться сделать ее самостоятельно. Помимо прочности, нужно учитывать тип подвески и диаметр ступицы под выбранные колеса. Правильно подобранная ось обеспечит устойчивость и управляемость прицепа.

Следующий важный момент — надежное крепление оси к раме. Это можно сделать с помощью сварки или болтового соединения. В любом случае крепежные элементы должны быть рассчитаны с запасом прочности и выдерживать возникающие нагрузки.

Помимо основного каркаса, понадобится изготовить опоры для крепления дышла, фаркопа, тормозной системы и других элементов. Все это требует точных расчетов, чтобы прицеп был максимально функционален и удобен в использовании.

Создание надежного каркаса для прицепа своими руками — это увлекательный процесс, требующий знаний, терпения и аккуратности. Правильно спроектированный и собранный каркас станет основой для долговечного прицепа, который прослужит вам не один год.

Сборка и установка прицепа

После того, как каркас прицепа готов, можно приступать к его дальнейшей сборке и оснащению.

Начнем с колес. Их нужно аккуратно установить на ось и закрепить с помощью гаек. Обязательно используйте новые болты и гайки, чтобы исключить риск ослабления крепления. Проверьте затяжку и при необходимости подтяните через некоторое время.

Далее стоит установить дышло, используя петли на раме прицепа. Зафиксируйте дышло надежными болтами. Не забудьте поставить предохранительный трос от раскачивания. Проверьте легкость движения и плавность поворота дышла в обе стороны.

Теперь можно монтировать тент или кузов прицепа. Самодельный вариант лучше делать из водостойкой фанеры или досок. В любом случае, используйте надежный и прочный крепеж. При необходимости установите дополнительные элементы жесткости по бокам и сверху.

Очень важный момент — установка световых приборов. Фонари должны быть исправны и правильно отрегулированы. Это вопрос безопасности движения. Также подключите проводку и установите розетку для подсветки номерного знака.

Не забудьте про тормозную систему. Для прицепа к легковому авто в большинстве случаев достаточно инерционного механизма, но можно сделать и гидравлические тормоза. В любом случае, проверьте исправность и эффективность торможения перед выездом.

Перед первой поездкой обязательно отрегулируйте сцепное устройство и фаркоп, проверив высоту дышла и положение прицепа относительно автомобиля. Все должно быть максимально безопасно и удобно.

Создание качественного прицепа с нуля — это непростая задача, но решаемая при желании и терпении. Главное — внимательность на всех этапах сборки и аккуратность при монтаже. Тогда ваш прицеп прослужит долго и надежно!
