Как сделать мощный нагнетатель воздуха для авто своими руками: инструкция с фото
Подбор необходимых материалов и инструментов
Чтобы сделать мощный нагнетатель воздуха для авто своими руками, вам понадобятся некоторые материалы и инструменты.
Для начала нужно подобрать подходящий металл для корпуса нагнетателя. Лучше всего подойдет сталь толщиной около 2-3 мм. Она достаточно прочная и в то же время не слишком тяжелая.
Также потребуются листы металла для изготовления лопастей и крыльчатки. Здесь оптимальным вариантом станет нержавеющая сталь или алюминий. Они хорошо сопротивляются коррозии и имеют небольшой вес.
Для привода нагнетателя необходим хороший электродвигатель мощностью около 1-2 кВт. Лучше выбрать модель с высоким крутящим моментом и низкой частотой вращения.
Кроме того, понадобятся ремни и шкивы для передачи крутящего момента от двигателя к нагнетателю. Здесь важно подобрать оптимальное передаточное число.
Из крепежа пригодятся болты, гайки, шайбы. Для надежности лучше использовать высокопрочные болты с шестигранной головкой.
Ну и конечно, без инструментов не обойтись. Понадобятся электролобзик или ножовка по металлу для раскроя деталей, сварочный аппарат, набор слесарных инструментов, дрель и многое другое.
В общем, чтобы сделать нагнетатель воздуха для авто своими руками, нужно заранее тщательно подобрать все необходимые материалы и инструменты. От этого во многом будет зависеть работоспособность и эффективность самодельного нагнетателя. Так что не стоит пренебрегать этим важным этапом!
Разработка схемы и принципа работы нагнетателя
После того как все необходимые материалы и инструменты подготовлены, можно приступать к разработке схемы и принципа работы самодельного нагнетателя воздуха. Это очень важный этап, от которого во многом зависит качество и производительность будущего устройства.
Для начала нужно определить тип нагнетателя — осевой или центробежный. У каждого есть свои преимущества и недостатки. Осевые компактнее и проще в изготовлении, зато центробежные эффективнее нагнетают большие объемы воздуха.
Далее разрабатывается принципиальная схема — каким образом будет организован поток воздуха, где расположить впускное и выпускное отверстия, как передать вращение от электродвигателя к рабочему колесу. На этом этапе важно все детально продумать, чтобы избежать ошибок при сборке.
Определившись со схемой, можно приступать к расчетам — подобрать оптимальные размеры корпуса, лопастей, выбрать нужное передаточное число. Это позволит максимально эффективно использовать мощность привода и добиться требуемых параметров нагнетания.
Ну и конечно, стоит сделать технические чертежи будущего нагнетателя — развертки корпуса, сборочные чертежи. Это облегчит последующее изготовление деталей и сборку.
Так что на этапе разработки схемы и принципа работы придется хорошенько поработать головой! От этого будет зависеть, насколько удачным и производительным получится ваш самодельный нагнетатель воздуха.
Изготовление корпуса нагнетателя
После разработки принципиальной схемы и чертежей можно приступать непосредственно к изготовлению корпуса нагнетателя воздуха. Это один из самых трудоемких этапов, требующий внимания к деталям и аккуратности.
Для начала нужно вырезать заготовки для корпуса из листового металла. Лучше это делать на лазерном или плазменном станке, что обеспечит высокую точность. Если такой возможности нет, придется использовать ручной инструмент — ножовку или болгарку.
Затем заготовки необходимо соединить между собой сваркой, соблюдая размеры и конфигурацию в соответствии с чертежом. Сварные швы должны быть аккуратными и герметичными. При сборке корпуса обязательно контролировать его геометрию, чтобы избежать перекосов и искажений.
После сварки корпус зачищается от наплывов, острых кромок, сварочных брызг. Это можно сделать как вручную (зубилом, напильником), так и механизированно — на токарном или фрезерном станке.
Далее на корпусе выполняются все необходимые отверстия — для подвода и отвода воздуха, крепления подшипников, оси вала и так далее. Для этого используются сверла, зенкеры, развертки. Отклонение размеров отверстий от чертежа не должно превышать долей миллиметра.
В общем, изготовление корпуса требует внимательности и аккуратности. Но именно от качества корпуса будет зависеть работоспособность и ресурс всего нагнетателя. Поэтому не стоит торопиться на этом этапе, даже если он довольно трудоемкий.
Сборка механизма привода
После изготовления корпуса можно приступать к сборке механизма привода нагнетателя воздуха. От правильной сборки привода будет зависеть работоспособность всей конструкции.
Сначала в корпус устанавливаются подшипники, на которых будет вращаться вал ротора. Подшипники должны плотно и без люфтов сидеть в посадочных местах. Их положение регулируется при помощи регулировочных прокладок.
Затем в подшипники вставляется вал ротора — на него в дальнейшем будет установлено рабочее колесо. Вал должен свободно и плавно вращаться в опорах.
После этого к одному торцу вала прикрепляется муфта, к которой впоследствии будет подсоединен вал электродвигателя. Соединение должно быть надежным, без люфтов. Для фиксации часто используются шпонки.
К другому концу вала крепится маховик, выполняющий роль массивного вращающегося маховика. Он нужен для накопления кинетической энергии.
Также на корпусе монтируются кронштейны и детали крепления для электродвигателя. Двигатель должен быть соосно установлен и надежно закреплен болтами на кронштейнах.
В общем, от качества сборки механизма привода нагнетателя будет зависеть плавность хода ротора и КПД всего устройства. Поэтому на этом этапе нужно быть предельно аккуратным и внимательным.
Установка лопастей и крыльчатки
После сборки механизма привода можно приступать к установке рабочих элементов нагнетателя — лопастей и крыльчатки. От их формы и расположения будет зависеть производительность устройства.
Сначала на валу закрепляется ступица крыльчатки. Она представляет собой диск, к которому впоследствии присоединяются лопасти. Ступица должна быть балансирована, чтобы вращаться плавно, без вибраций.
Затем к ступице привариваются или прикручиваются лопасти — их количество может быть от 2 до 6. Лопасти должны быть расположены равномерно для обеспечения баланса. Их установку нужно производить точно в соответствии с разработанными чертежами.
Форма лопастей подбирается таким образом, чтобы обеспечить максимальную подачу воздуха. Например, для осевых нагнетателей оптимальны лопасти аэродинамической формы с закругленными кромками.
После установки лопастей крыльчатка балансируется — это нужно делать очень тщательно, иначе на больших оборотах возможен резонанс и разрушение конструкции.
В общем, правильная установка и балансировка лопастей и крыльчатки — это залог высокой эффективности и надежности нагнетателя. На этом этапе лучше перестраховаться и уделить достаточно времени.
Монтаж всасывающего и нагнетательного патрубков
После установки крыльчатки можно приступать к монтажу всасывающего и нагнетательного патрубков нагнетателя. От их размеров и расположения будет зависеть эффективность подачи воздуха.
Всасывающий патрубок монтируется со стороны, противоположной выхлопу воздуха из нагнетателя. Диаметр патрубка должен соответствовать пропускной способности нагнетателя в данной конструкции. Часто устанавливают раструб для увеличения площади всасывания.
Нагнетательный патрубок монтируется с выходной стороны. Его диаметр подбирается исходя из требуемого расхода и давления на выходе. Чтобы снизить гидравлические потери, длину выходного патрубка следует минимизировать.
Патрубки крепятся к корпусу нагнетателя сваркой или на резьбовых соединениях. В местах крепления нужно обеспечить полную герметичность, иначе возможна утечка воздуха.
Также важный момент — фильтры на всасывании. Их нужно обязательно установить, чтобы предотвратить попадание в нагнетатель пыли и мелких частиц, которые могут повредить лопасти.
Правильный монтаж патрубков и фильтров позволит добиться максимальной производительности самодельного нагнетателя и обеспечить его долговечность.
Подбор оптимального соотношения передаточных чисел
Один из ключевых моментов при создании нагнетателя воздуха — подбор оптимального соотношения передаточных чисел в механизме привода. От этого будет зависеть мощность и обороты рабочего колеса.
Передаточное число — это отношение угловых скоростей ведущего и ведомого звеньев. Для нагнетателя в качестве ведущего звена выступает электродвигатель, а ведомым является вал с крыльчаткой.
Задача состоит в том, чтобы преобразовать высокую скорость и низкий крутящий момент двигателя в низкие обороты и высокий крутящий момент на валу нагнетателя. Это позволит получить требуемое давление нагнетания.
Для получения большого передаточного числа используются ременные или зубчатые передачи. Подбирая шкивы и шестерни разного диаметра, можно добиться необходимого соотношения скоростей.
Расчет оптимального варианта ведется на основе характеристик двигателя, требуемых параметров производительности нагнетателя и ограничений по размерам. Это важный этап проектирования.
Так что подбор передаточных чисел — один из ключей к созданию по-настоящему мощного и эффективного самодельного нагнетателя воздуха для автомобиля.
Испытание нагнетателя на стенде
После завершения сборки наступает ответственный момент — испытание готового нагнетателя воздуха. Лучше всего для этого использовать специальный стенд.
Стенд представляет собой установку, позволяющую имитировать рабочие условия и определять основные характеристики нагнетателя.
В комплект стенда входят: рама для закрепления нагнетателя, измерительные приборы (манометры, расходомеры), пускатель и регулятор частоты вращения для электродвигателя.
При испытаниях постепенно увеличивается частота вращения вала и фиксируются параметры — давление нагнетания, производительность по воздуху, температура на выхлопе и так далее.
Полученные данные сравниваются с расчетными параметрами. Проверяется надежность крепления всех узлов, отсутствие люфтов, вибраций и повышенного шума.
При необходимости производится доработка конструкции, регулировка зазоров. Испытания позволяют выявить и устранить возможные дефекты до установки нагнетателя на автомобиль.
Так что этап тестирования на стенде — обязательная и крайне важная часть создания полноценного работоспособного устройства.
Регулировка люфтов в механизмах
После проведения испытаний нагнетателя на стенде часто требуется регулировка люфтов, которые могут появиться в механизмах.
Люфт — это неплотности в сопряжениях деталей, вызывающие их качание. Люфты снижают КПД механизма и приводят к повышенному износу.
Основные причины люфтов — неточная посадка подшипников, ослабление крепежа, износ сопрягаемых поверхностей. Для регулировки люфтов применяются следующие способы:
— затяжка крепежных болтов и гаек с необходимым моментом;
— установка регулировочных прокладок и шайб нужной толщины;
— замена изношенных деталей на новые;
— механическая обработка сопрягаемых поверхностей для устранения зазоров.
Регулировать люфты нужно постепенно, проверяя вращение вала и качество сопряжений. Люфты должны быть устранены, но вращение не должно затрудняться.
Таким образом, регулировка люфтов позволяет значительно повысить КПД, надежность и ресурс самодельного нагнетателя воздуха.
Установка фильтров на всасывании
Очень важный момент при создании нагнетателя воздуха — установка фильтров на всасывающем патрубке. Фильтры необходимы для защиты лопастей от попадания пыли и грязи.
Для фильтрации воздуха обычно используются фильтрующие элементы из пористого материала, чаще всего специальной бумаги со специальным пропитыванием.
Фильтрующий слой размещается в корпусе, выполненном из пластика или металла. На корпусе делаются отверстия или щели для прохода воздуха.
Воздух, проходя через мелкие поры материала, очищается от пыли, грязи и других частиц. Эффективность фильтрации зависит от плотности материала.
Фильтры для нагнетателя должны иметь достаточно большую площадь фильтрации, чтобы обеспечить необходимый расход воздуха и не создавать сильного аэродинамического сопротивления.
Регулярная замена фильтрующих элементов — залог надежной работы нагнетателя и защиты от преждевременного износа. Так что этот момент ни в коем случае нельзя упускать!

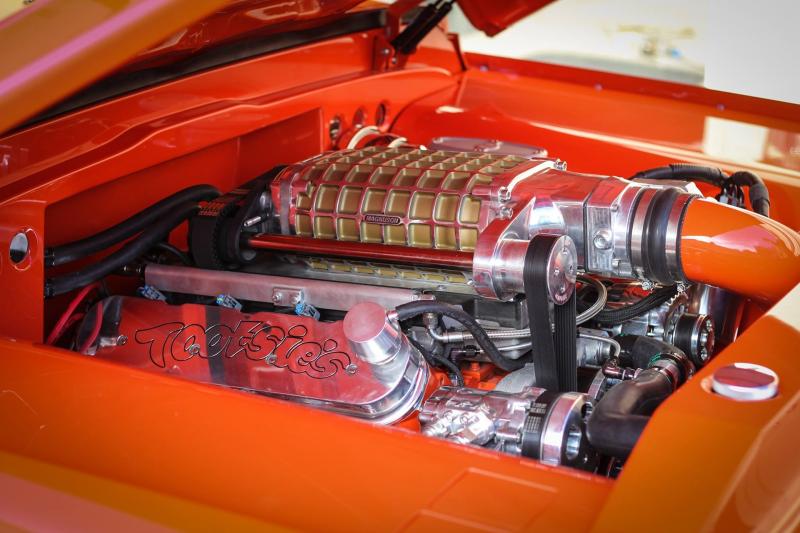

Монтаж нагнетателя на автомобиль
После успешных испытаний на стенде можно приступать к монтажу готового нагнетателя воздуха на автомобиль. Этот этап требует внимательности и аккуратности.
Прежде всего, нужно выбрать подходящее место в моторном отсеке. Чаще всего нагнетатель размещают рядом с двигателем на специальном кронштейне крепления.
Оптимальным вариантом будет установка нагнетателя перед радиатором, что обеспечит дополнительное охлаждение нагнетаемого воздуха.
Крепеж кронштейна должен быть надежным, чтобы исключить вибрации. Также необходимо обеспечить удобный доступ к нагнетателю для обслуживания.
Далее выполняется подсоединение воздуховодов, подводящих воздух к двигателю. Воздуховоды должны быть герметично соединены с патрубками нагнетателя.
Также подключаются все электрические разъемы к двигателю нагнетателя и блоку управления. Проводка закрепляется, чтобы исключить повреждения.
И наконец, монтируется и натягивается приводной ремень от двигателя автомобиля к шкиву нагнетателя. Регулируется натяжение ремня для обеспечения безпроскальзывания.
После монтажа обязательно нужно проверить надежность всех соединений и креплений. И можно переходить к настройке и обкатке нагнетателя уже на автомобиле.
Подключение приводных ремней и шкивов
После монтажа нагнетателя на автомобиль необходимо выполнить подключение приводных ремней и шкивов. От правильности их установки и натяжения будет зависеть качество передачи крутящего момента от двигателя к нагнетателю.
Сначала на коленчатый вал двигателя монтируется шкив, соответствующий выбранному типоразмеру клинового ремня. Шкив должен быть соосно и параллельно установлен относительно шкива нагнетателя.
Затем устанавливается необходимой длины клиновый ремень, который надевается на оба шкива. Выбирается оптимальное соотношение диаметров шкивов для получения требуемого передаточного числа.
После этого выполняется окончательное натяжение ремня. Оно должно быть достаточным для исключения проскальзывания и провисания ремня, но без чрезмерного натяжения во избежание повышенного износа.
В процессе эксплуатации нужно периодически проверять натяжение ремня и при необходимости подтягивать его. Также важно следить за чистотой ремня и шкивов.
Правильное подключение привода обеспечит надежную бесперебойную работу нагнетателя и долгий срок службы всей системы.
Испытание нагнетателя на холостом ходу двигателя

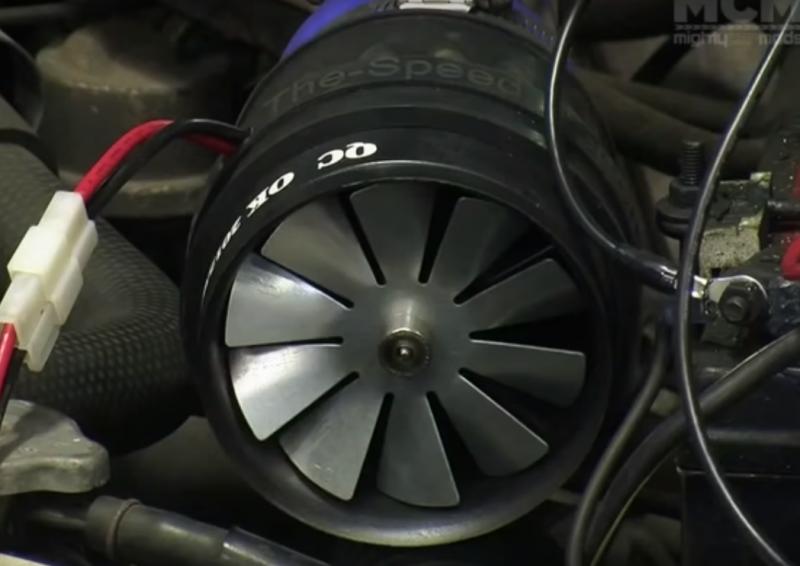

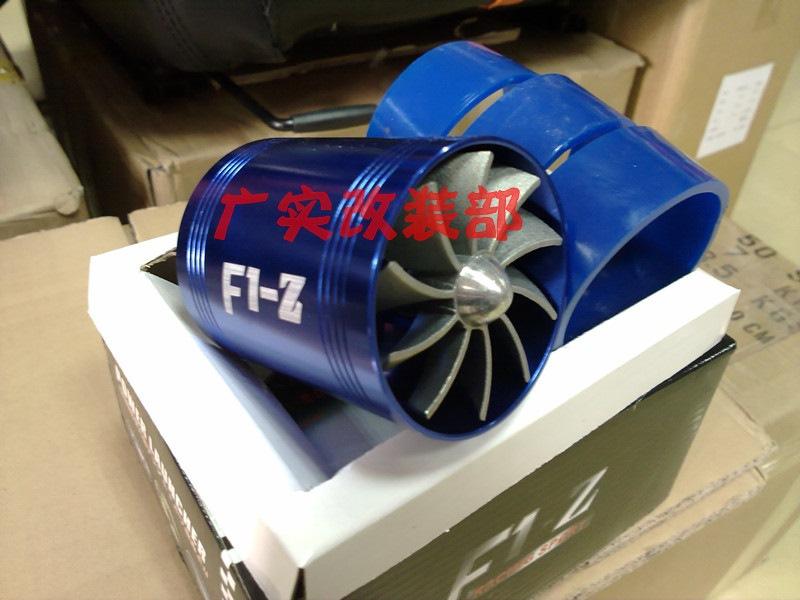

Самодельный нагнетатель воздуха на авто может значительно увеличить мощность двигателя. Электрический нагнетатель воздуха, сделанный своими руками, позволяет наполнить цилиндры большим количеством воздуха, что в свою очередь дает более полное сгорание топлива. Механический нагнетатель воздуха для автомобиля работает по принципу компрессора, сжимая воздух перед поступлением в двигатель. Как сделать такой агрегат самостоятельно?
Для начала определимся с типом нагнетателя. Ручной нагнетатель воздуха на капоте удобен тем, что его можно использовать по мере необходимости. Механический компрессор, установленный на двигатель, работает постоянно при включенном моторе. Автомобильный нагнетатель приводится в действие ременной передачей от коленчатого вала.

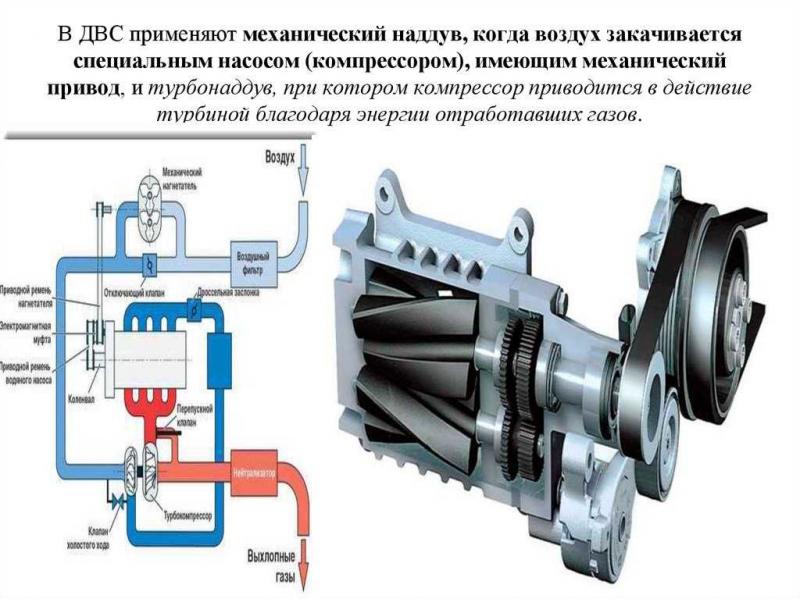

Независимо от конструкции, нагнетатель сжимает воздух, поступающий в цилиндры двигателя. Это повышает коэффициент наполнения цилиндров, что в свою очередь увеличивает мощность за счет более полного сгорания топлива. Механический нагнетатель работает как компрессор, приводимый в действие от двигателя.

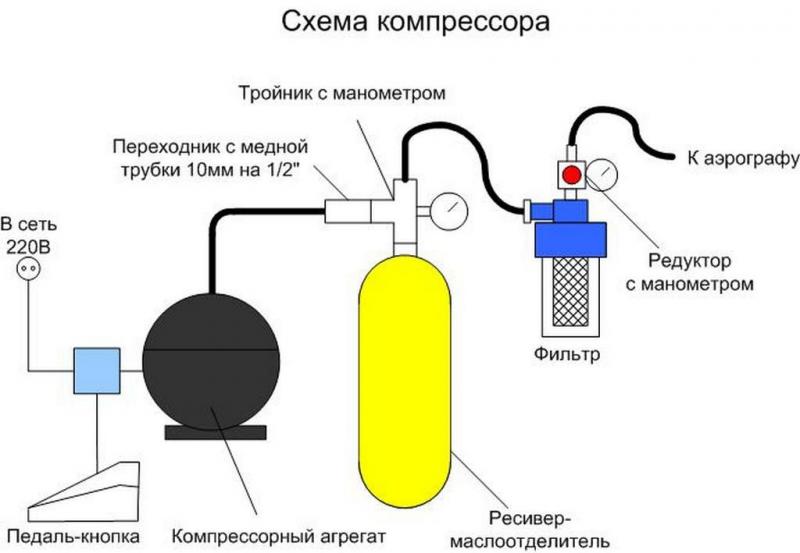

Чтобы сделать нагнетатель воздуха своими руками, понадобится компрессор от холодильника, поршень от мотоциклетного двигателя, шестеренчатая передача от старого механического привода. Схема механического нагнетателя проста — с помощью шестеренчатой передачи вращение от коленвала передается на вал компрессора. Тот в свою очередь сжимает воздух и подает его во впускной коллектор.
Установка механического нагнетателя начинается с разборки компрессора и удаления из него масла. Далее с помощью поршня от мотоцикла изготавливается приводной вал. Шестеренчатая передача монтируется между коленвалом двигателя и приводным валом нагнетателя. Важный момент — обеспечить герметичное соединение выходного патрубка компрессора с впускным коллектором. Иначе сжатый воздух будет выходить не в двигатель, а в атмосферу.
Перед установкой целесообразно испытать нагнетатель на холостых оборотах отдельно от двигателя. Для этого потребуется импровизированный привод от электродрели. На холостом ходу можно определить расход воздуха и давление, развиваемое нагнетателем. Это позволит подобрать оптимальное передаточное число привода компрессора для конкретного мотора.
После установки нагнетателя рекомендуется поэтапное увеличение давления наддува, постоянно контролируя температуру и детонацию двигателя. При правильной настройке механический нагнетатель позволит значительно увеличить крутящий момент и мощность двигателя без потери надежности.
Таким образом, испытание нагнетателя воздуха на холостом ходу до установки на двигатель позволяет определить его основные характеристики и оптимально подобрать параметры привода. А самодельный механический компрессор способен значительно увеличить мощность автомобиля при грамотной установке и настройке.
Регулировка производительности подачи воздуха
Самодельный нагнетатель воздуха на авто должен иметь возможность регулировки производительности. Электрический нагнетатель, сделанный своими руками, можно оснастить частотным преобразователем для плавного изменения оборотов электродвигателя. Для механического нагнетателя воздуха на автомобиле подойдет регулировка давления пружиной клапана или изменение передаточного числа привода.

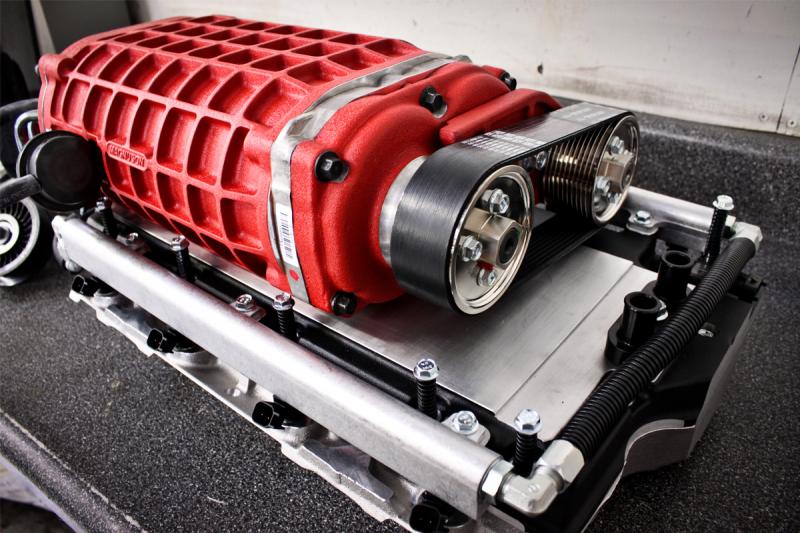

Ручной нагнетатель воздуха на капоте по сути является механическим компрессором, приводимым в действие вручную. Здесь регулировка производительности осуществляется за счет частоты вращения рукоятки оператором. Автомобильный нагнетатель, работающий от двигателя, требует более сложных решений.
Для регулировки производительности механического нагнетателя можно использовать центробежный регулятор давления на всасывании. При увеличении частоты вращения вала растет и центробежная сила, которая перемещает грузы регулятора, сжимая пружину клапана. Это прикрывает впускной клапан и ограничивает расход воздуха.
Ещё один способ регулировки — использование клиноременной передачи с возможностью изменения передаточного числа. Увеличивая или уменьшая диаметр шкива компрессора, можно плавно менять частоту вращения вала нагнетателя и соответственно его производительность.
Оптимальный вариант — оснащение самодельного нагнетателя воздуха автоматической системой регулировки давления наддува. Датчик давления подает сигнал на исполнительный механизм, который изменяет положение дроссельной заслонки на впуске компрессора. Это позволяет поддерживать необходимое давление наддува во всем диапазоне работы двигателя.
Подводя итог, отметим, что регулировка производительности нагнетателя крайне важна. Это позволяет оптимизировать работу системы наддува в зависимости от нагрузки на двигатель. Плавное изменение расхода воздуха дает возможность эффективно использовать мощность нагнетателя во всем диапазоне оборотов мотора.
Проверка герметичности и уплотнений
Самодельный нагнетатель воздуха должен быть абсолютно герметичным. Даже небольшая утечка снизит эффективность работы электрического нагнетателя, сделанного своими руками. Для механического нагнетателя воздуха крайне важно обеспечить герметичность уплотнений вала.
Проверка герметичности начинается еще на этапе сборки узлов нагнетателя. Каждое соединение нужно тщательно уплотнить силиконовым герметиком или прокладками. Особое внимание — точкам крепления воздуховодов. Любая утечка на этом участке сводит на нет усилия по наддуву.
Для проверки герметичности корпуса компрессора его помещают в ванну с водой и применяют давление сжатого воздуха. Наличие пузырьков выдаст места утечек. Их нужно будет дополнительно уплотнить или усилить корпус.
Отдельно стоит уделить внимание уплотнению вала нагнетателя. Здесь в ход идут самые современные материалы — фторопластовые манжеты, армированные графитом. Перед установкой уплотнения следует тщательно отполировать вал и корпус подшипника.
На заключительном этапе вся система нагнетателя проверяется под давлением на наличие утечек. Для этого используют мыльный раствор, наносимый на все соединения, патрубки и шланги. Появление пузырей выдаст ненадежные точки.
Таким образом, обеспечение герметичности — критически важный фактор при создании самодельного нагнетателя воздуха. Тщательная сборка, качественные уплотнительные материалы, гидравлические испытания позволят создать по-настоящему работоспособный агрегат, способный обеспечить эффективный наддув двигателя.
