Как понять назначение каждого предохранителя в автомобильном блоке: простое руководство без лишних слов

Определить место расположения блока предохранителей в автомобиле

Блок предохранителей — это важнейший элемент электрооборудования любого автомобиля. От правильной работы предохранителей зависит бесперебойная подача питания ко всем потребителям: фарам, стеклоочистителям, аудиосистеме и прочим устройствам. Для того чтобы разобраться в назначении каждого отдельного предохранителя, необходимо сначала найти сам блок в моторном отсеке.

У каждой марки авто блок предохранителей может находиться в разных местах — обычно это щиток в районе аккумулятора, под капотом со стороны водителя или пассажира. Часто бывает помечен значком «FUSE». Современные машины могут иметь несколько отдельных блоков предохранителей — для разных контуров.

После того как место расположения блока найдено, можно приступать к изучению назначения каждого конкретного предохранителя. Для этого потребуется схема распиновки цепей для данной модели автомобиля. Такая схема обычно прикладывается к инструкции по эксплуатации или легко находится в интернете.

Сопоставив номера предохранителей на самом блоке и в схеме распиновки, можно узнать, какая именно цепь или узел защищены каждым конкретным предохранителем. Например, предохранитель номер 5 может быть отвечать за питание ламп освещения салона, а номер 15 — за электростеклоподъемники.

Зная расположение и назначение всех предохранителей, можно быстро диагностировать неисправности электрики в автомобиле и оперативно заменить перегоревший предохранитель в нужном месте. А значит, сэкономить время и избежать лишних проблем на дороге.

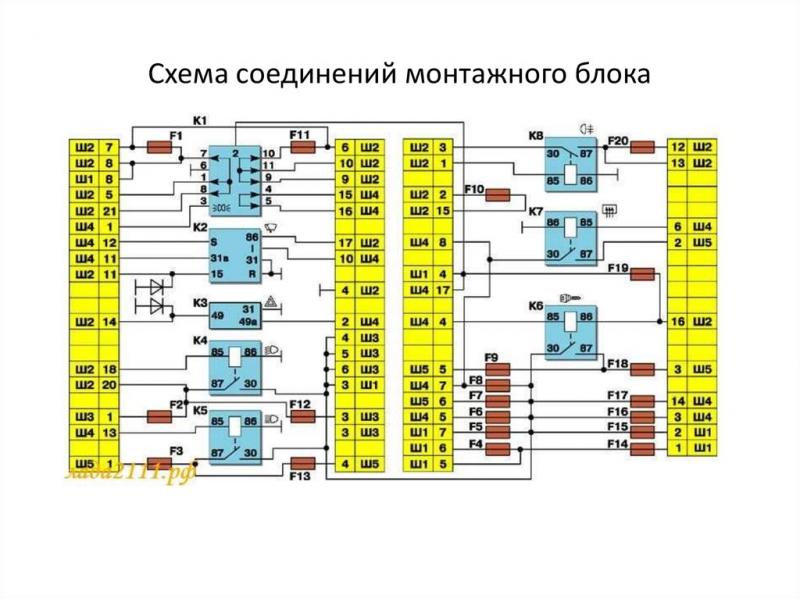

Найти схему распиновки предохранителей для вашей модели

Чтобы разобраться, что защищает каждый конкретный предохранитель в блоке, необходимо знать схему распиновки цепей для вашей модели автомобиля. Это как карта метро — без нее вы быстро заблудитесь в хитросплетениях проводов.

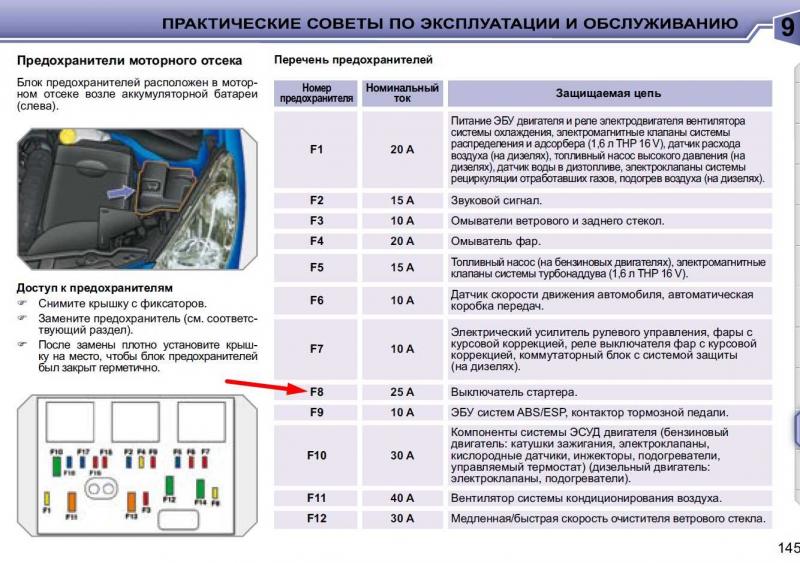

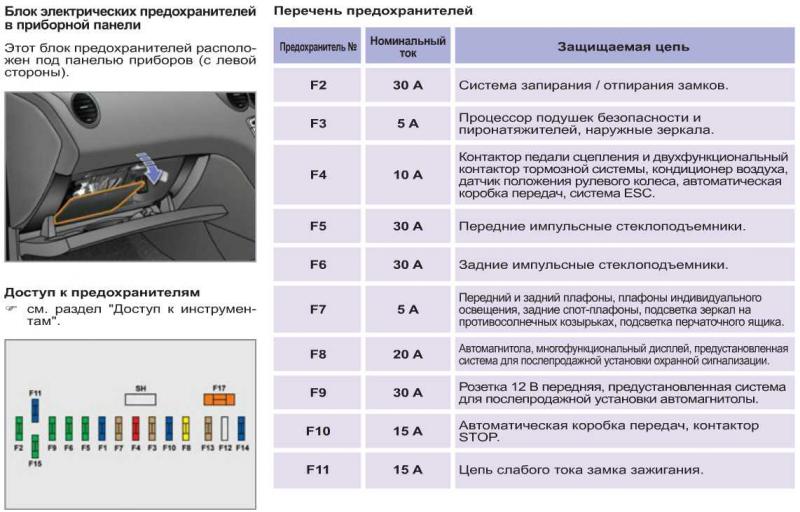

Схему распиновки можно найти в инструкции по эксплуатации машины, обычно она прикладывается к бумажной версии или доступна в цифровом виде. Также схемы для большинства популярных моделей легко гуглятся — просто введите запрос «схема предохранителей» с маркой, моделью и годом выпуска авто.

Сопоставив номера предохранителей на реальном блоке с номерами на схеме распиновки, вы сможете определить, какая цепь идет от каждого конкретного предохранителя. Обычно на схеме подробно расписано, какой узел защищен той или иной цепью — будь то освещение салона, электростеклоподъемники, фары или что-то еще.

Знание схемы распиновки критически важно не только для понимания назначения каждого предохранителя, но и для поиска неисправностей. Если отказал какой-то узел машины — схема подскажет, какой предохранитель отвечает за эту цепь и где его искать. Экономя ваше время и нервы.

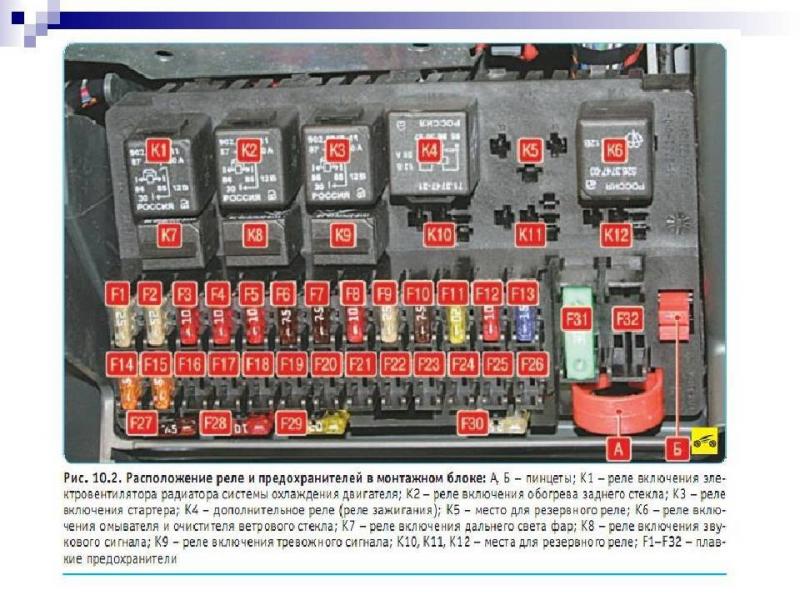

Сопоставить номера предохранителей на схеме с реальным блоком

Получив схему распиновки предохранителей для своей модели автомобиля, следующий шаг — соотнести информацию на бумаге с реальным физическим блоком предохранителей в машине.

Каждый предохранитель в блоке должен иметь свой номер или обозначение. Сопоставьте эти номера с номерами предохранителей на схеме распиновки. Иногда номера могут не совпадать, тогда ориентируйтесь на расположение предохранителей относительно друг друга.

Главное — четко понимать, какой конкретный физический предохранитель в блоке отвечает за ту или иную цепь на схеме. И тогда, глядя на схему распиновки, вы будете точно знать, какая цепь идет от конкретного предохранителя.

Например, предохранитель F4 на схеме означает цепь питания фар. Значит физический предохранитель с номером F4 в блоке и будет отвечать за надежную работу ваших фар. А предохранитель F7 на схеме защищает обогрев заднего стекла.

Тщательно сопоставив все номера, можно приступать уже непосредственно к изучению назначения каждого конкретного предохранителя в вашем автомобиле. А в случае наличия неисправности быстро находить нужный предохранитель по схеме.

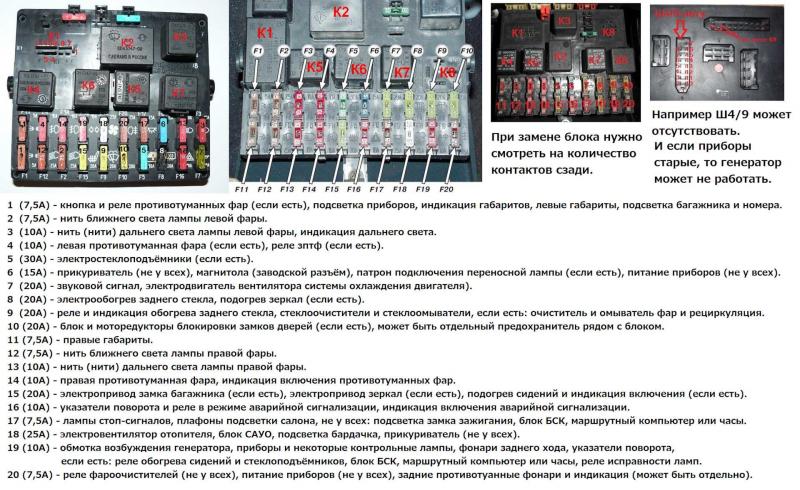

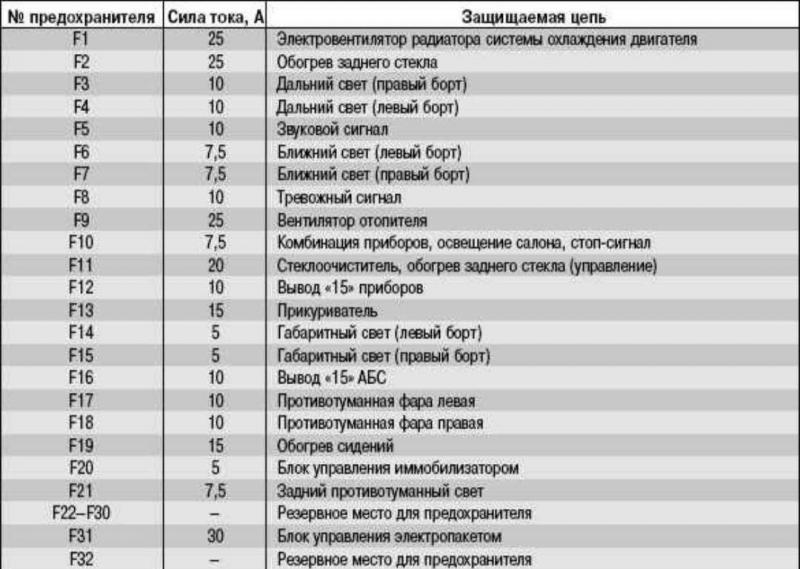

Выяснить назначение каждой цепи по схеме распиновки

Когда номера предохранителей на схеме распиновки сопоставлены с реальным блоком предохранителей, можно переходить непосредственно к изучению назначения каждой конкретной электрической цепи.

В схеме распиновки подробно прописано, какая цепь идет от каждого номера предохранителя. Например, цепь F8 защищает электропривод люка, F11 — обогрев заднего стекла, F15 — лампы освещения салона.

Внимательно изучите схему распиновки и выпишите на бумаге или в блокнот на телефоне, какое конкретное электрооборудование или узел автомобиля защищен тем или иным предохранителем.

Это позволит в дальнейшем, во-первых, точно понимать назначение каждого отдельного предохранителя при осмотре блока. А во-вторых, быстро находить нужный предохранитель при возникновении какой-либо неисправности.

Например, перестал работать электропривод стеклоподъемников — смотрите в свои записи и сразу находите, что это цепь F9. Значит, нужно проверить целостность предохранителя F9 в блоке и при необходимости заменить.

Проверить состояние предохранителей и при необходимости заменить

Когда назначение каждого предохранителя в блоке уже известно, самое время проверить их фактическое состояние. Ведь со временем контакты предохранителей могут окисляться, а сами предохранители — перегорать.

Осмотрите предохранители в блоке на предмет видимых повреждений. Также можно проверить их мультиметром в режиме прозвонки цепи. Если прибор покажет обрыв цепи — значит предохранитель перегорел.

Перегоревший предохранитель нужно обязательно заменить. Открутите его и поставьте новый того же номинала (обычно указан цветом на корпусе). Номинал предохранителя должен обязательно совпадать со схемой распиновки.

При постоянном перегорании одного и того же предохранителя, возможно, в этой цепи замыкание или другая неисправность. Нужно будет проверить цепь диагностическим сканером.

Регулярно проверяя предохранители и своевременно заменяя перегоревшие, вы избежите многих проблем с электрикой автомобиля.

Изучить принцип работы автоматических выключателей в цепи

Чтобы по-настоящему разобраться в предназначении каждого предохранителя, стоит изучить принцип работы этих важных элементов электрической цепи автомобиля.

Предохранитель — это автоматический выключатель, который размыкает цепь при превышении допустимой силы тока. Внутри корпуса находится тонкая проволока из специального металла, рассчитанного на определенную силу тока.

При увеличении нагрузки и, соответственно, силы тока выше номинала, проволока расплавляется и размыкает цепь. Так предохранитель защищает проводку и электрооборудование от перегрузок и возможного возгорания.

Когда предохранитель перегорает, его нужно заменить точно таким же по номиналу, чтобы сохранить защиту цепи по силе тока. Номинал обозначается цветом корпуса.

Зная принцип работы предохранителей, легче понять их критически важную роль в электрике автомобиля. И обращаться с ними нужно со всем вниманием.

Разобраться в цветовой маркировке предохранителей по номиналу

Важно знать, что предохранители имеют цветовую маркировку в соответствии с номинальным током срабатывания. Это помогает быстро определить “силу” конкретного предохранителя.

Например:
— серый цвет — номинал 1 ампер;
— красный — 2 ампера;
— желтый — 4 ампера;
— синий — 7,5 ампера;
— зеленый — 15 ампер.

Цветовая индикация важна при замене перегоревшего предохранителя — новый нужно ставить того же цвета, то есть номинала. Иначе защита цепи будет ослаблена или усилена.

Также по цвету можно быстро на глаз определить приблизительную “нагрузку” на тот или иной предохранитель при осмотре блока.

Знание цветовой раскодировки номиналов предохранителей облегчает понимание их функций и правильный подбор при замене, что важно для безопасности электрооборудования автомобиля.

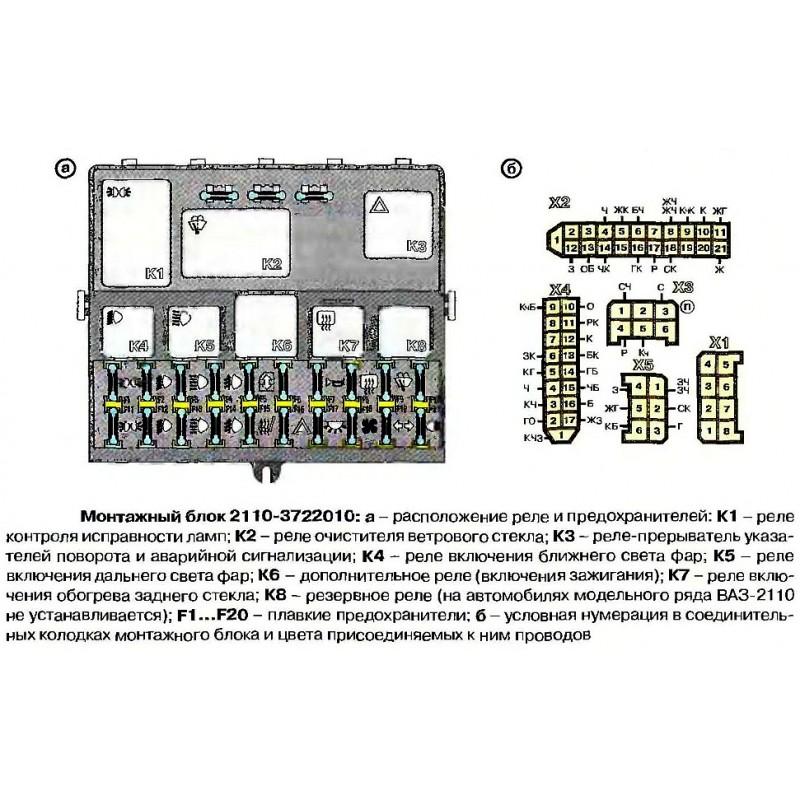

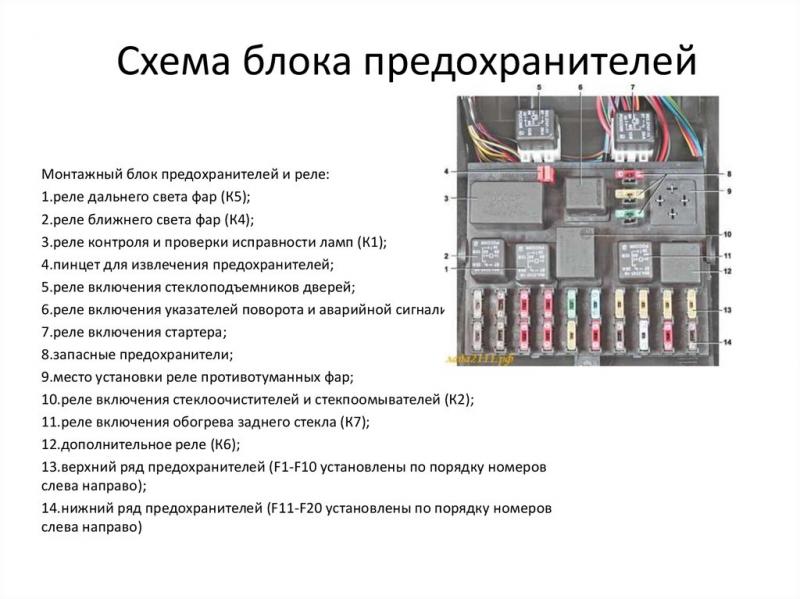

Определить расположение реле в общем монтажном блоке

Помимо самих предохранителей, в подкапотном блоке также могут располагаться автомобильные реле — электромагнитные переключатели для коммутации силовых цепей.

Реле выглядят как небольшие пластиковые кубики с электрическим разъемом. Они могут находиться в отдельном релейном блоке или быть размещены совместно с предохранителями в едином монтажном блоке.

Чтобы определить расположение реле, нужно посмотреть схему распиновки предохранителей — там же будут указаны позиции реле в блоке.

Также на каждом реле должен быть нанесен номер или обозначение, соответствующее схеме. По номерам определяем конкретные реле и их функционал в автомобиле.

Знание расположения и назначения реле так же важно, как и предохранителей. Это поможет при поиске неисправностей электрооборудования и замене вышедших из строя реле.

Понять основные неисправности блока предохранителей

Зная конструкцию и принцип работы блока предохранителей, можно легче определить и устранить возможные неисправности.

Основная проблема — перегорание предохранителей. Причины:
— перегрузка цепи большим током;
— старение и окисление контактов;
— неверный номинал предохранителя при замене.

Другая типичная неисправность — плохой контакт в гнезде предохранителя. Причины:
— окисление контактных поверхностей;
— механическое повреждение гнезда;
— неплотная посадка предохранителя.

Также возможны обрывы проводов, соединяющих предохранители и потребители тока.

Знание характерных неисправностей блока предохранителей позволит быстрее найти и устранить причину проблем с электрооборудованием автомобиля.

Научиться правильно проверять предохранители мультиметром

Чтобы оперативно проверить состояние предохранителя, не вынимая его из блока, можно использовать мультиметр. Это позволит быстро определить исправен предохранитель или нет.

Включите мультиметр в режим проверки целостности цепи. Приложите один щуп к одному контакту предохранителя, второй — к другому. Если прибор покажет сопротивление в пределах нормы — значит, предохранитель исправен.

Если же мультиметр зафиксирует обрыв цепи — предохранитель перегорел. Тогда его необходимо будет заменить на новый такого же номинала.

Такая проверка мультиметром позволяет быстро диагностировать состояние предохранителей, не вынимая их из блока. Экономит время при поиске неисправностей электрооборудования автомобиля.

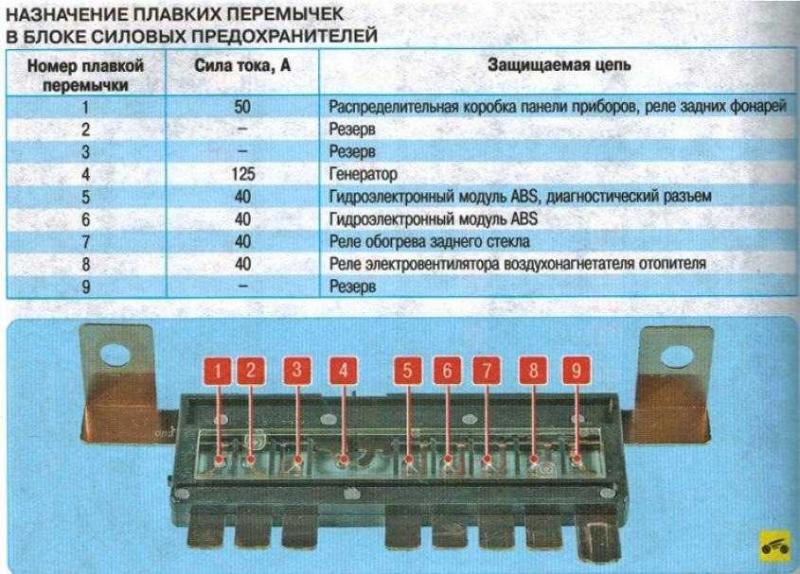

Знать расположение главного предохранителя аккумулятора

Помимо блока предохранителей под капотом, важно знать расположение и назначение главного предохранителя аккумулятора.

Обычно он находится непосредственно на выводах аккумулятора или на стартере. Это мощный предохранитель большого номинала — порядка 60-100 ампер.

Его задача — защита всей силовой цепи автомобиля от коротких замыканий. При превышении допустимого тока он перегорает, размыкая цепь и не давая повредить электропроводку и оборудование.

Знать место расположения и назначение главного предохранителя аккумулятора крайне важно. В случае каких-либо серьезных проблем с электрикой именно его нужно проверять в первую очередь.

Изучить схему электропитания автомобиля по предохранителям

Знание назначения каждого предохранителя позволяет разобраться в общей схеме электропитания автомобиля.

Все потребители электроэнергии в машине — освещение, стеклоподъёмники, обогревы и т.д. — подключены через предохранители к аккумулятору. Предохранители распределяют и регулируют потоки энергии по разным цепям.

Изучая назначение каждого конкретного предохранителя, можно понять, какая именно цепь и к какому потребителю от него идёт. А значит, постепенно воссоздать всю схему электроснабжения автомобиля в голове.

Это очень важно не только для общего понимания устройства автомобиля. Но и для быстрой диагностики неисправностей — по перегоревшему предохранителю сразу видно, какая цепь пострадала.

Разобраться с установкой дополнительных реле и предохранителей

Блок предохранителей и реле — это важнейший элемент электрооборудования любого автомобиля. От правильной работы этого блока напрямую зависит безопасность водителя и пассажиров. Поэтому каждый автолюбитель должен четко понимать назначение каждого предохранителя в этом блоке.

Предупреждаю сразу — эта наука не из легких. Но если следовать моим советам, вы легко сможете разобраться в расположении и функциях всех элементов блока предохранителей вашего автомобиля.

Где искать блок предохранителей?

Прежде всего, надо найти сам блок предохранителей. У разных автомобилей он может находиться в моторном отсеке в разных местах. Чаще всего этот блок располагается под панелью приборов со стороны водителя или под капотом со стороны переднего пассажирского сидения.

Если вы не нашли блок с первой попытки, не отчаивайтесь. Поищите в инструкции к автомобилю или найдите схему расположения предохранителей для вашей модели в интернете. Когда блок предохранителей найден, можно приступать к изучению его содержимого.

Как определить назначение предохранителя?

Современные блоки предохранителей конструктивно выполнены в виде пластикового бокса с съемной крышкой. Под крышкой расположены сами предохранители — небольшие пластиковые патроны с плавкими вставками внутри.

Как понять, за что отвечает тот или иной предохранитель? Существует несколько способов:

• Посмотреть на маркировку на корпусе самого предохранителя.
• Проверить схему расположения предохранителей в инструкции к автомобилю.
• Найти эту схему в интернете для конкретной модели авто.
• Проследить, откуда идут провода к предохранителю, чтобы понять, какие узлы он питает.

Маркировка на корпусе предохранителя

Самый простой способ — посмотреть на сам предохранитель. Производители обычно наносят маркировку с обозначением назначения прямо на пластиковый корпус.

Обычно это буквенно-цифровой код, например, «AIRBAG» или «AUDIO». Иногда встречаются предохранители с аббревиатурами, значение которых не очевидно с первого взгляда. Например, предохранитель «IGN» отвечает за систему зажигания, «ACC» — за дополнительное оборудование.

Маркировка на предохранителях чаще всего дублируется на английском и русском языках. Если маркировка стерлась или отсутствует, придется использовать альтернативные способы определения назначения.

Схема расположения в инструкции к автомобилю

В инструкции по эксплуатации автомобиля, которая идет в комплекте с каждым новым авто, обязательно присутствует схема расположения всех предохранителей с указанием их функций. Это самый надежный источник, так как схема составлена производителем конкретно для данной модели.

Однако со временем инструкцию можно потерять. Кроме того, она может отсутствовать, если автомобиль был куплен не новым. Тогда на помощь придет интернет.

Поиск схемы предохранителей в интернете

Для популярных моделей автомобилей схемы расположения предохранителей легко найти в открытом доступе. Достаточно ввести в поисковик запрос типа «схема предохранителей Toyota Camry 2008».

Как правило, можно найти подробные цветные схемы с полным описанием всех предохранителей. Это оптимальный вариант, если своей инструкции нет под рукой.

Проследить цепь от предохранителя

Еще один способ — проследить, куда идут провода от предохранителя и какие узлы он питает. Это поможет косвенно определить его назначение. Например, если провода от предохранителя идут к аудиосистеме, значит, скорее всего, он отвечает за ее электропитание.

Конечно, этот способ подойдет, только если есть хотя бы базовые знания о расположении основных систем в автомобиле. И здесь нужно быть аккуратнее — одни и те же провода могут отходить сразу к нескольким потребителям.

Проверка предохранителя

Чтобы убедиться, правильно ли определено назначение того или иного предохранителя, можно провести простую проверку. Нужно вынуть подозреваемый предохранитель и посмотреть, работа какой системы нарушится.

Например, если предполагается, что данный предохранитель отвечает за стеклоподъемники, его можно вынуть и попробовать опустить или поднять стекла. Если стеклоподъемники перестали работать — предположение верное.

Разумеется, этот способ требует осторожности и проверять таким образом можно только второстепенные цепи. Вынимать предохранитель ответственных систем типа ABS не рекомендуется.

Несколько полезных советов

В заключение давайте подытожим рассмотренную информацию и дам несколько советов, которые пригодятся при работе с блоком предохранителей:

• Всегда имейте под рукой схему расположения предохранителей для своего автомобиля. Лучше всего распечатать и положить в бардачок.
• Меняйте перегоревшие предохранители только на аналогичные по номиналу. Никогда не ставьте «жучки».
• Регулярно проверяйте состояние контактов в блоке предохранителей, при необходимости зачищайте.
• Если предохранитель сгорает повторно, это признак неисправности в цепи. Необходимо провести диагностику.
• Не пытайтесь менять предохранитель на ходу. Сначала заглушите двигатель.

Я постарался в простой и доступной форме объяснить, как самостоятельно разобраться с расположением предохранителей в автомобиле. Следуя этим советам и используя описанные способы, вы без труда сможете определить назначение каждого предохранителя в блоке вашего авто.

Удачи и безопасных поездок! Надеюсь, эти знания помогут вам быстро устранять неисправности электрооборудования в дороге.

Уметь быстро находить и определять нужный предохранитель

Рано или поздно любому автолюбителю приходится сталкиваться с перегоревшими предохранителями. И тут встает вопрос — как быстро найти и правильно определить нужный предохранитель в автомобильном блоке?

Где искать этот загадочный блок?

Перво-наперво, надо знать, где вообще искать блок предохранителей в автомобиле. Чаще всего он располагается под панелью приборов со стороны водителя или в моторном отсеке под капотом. Но конкретное местоположение зависит от модели.

Лучший вариант — заглянуть в инструкцию по эксплуатации автомобиля. Там обязательно есть схема с указанием расположения этого блока. Если инструкции под рукой нет, можно найти схему для вашей модели в интернете.

Как выглядит сам блок?

Конструктивно блок предохранителей представляет собой пластиковый бокс с съемной крышкой. Внутри располагаются пластиковые патроны с плавкими вставками — собственно предохранители.

Зная примерное расположение блока и его внешний вид, можно приступать к поискам. Не сдавайтесь, если с первой попытки не получилось найти нужное место! Со временем вы научитесь находить этот блок с закрытыми глазами.

Как определить назначение предохранителя?

Нашли, а дальше что? Как понять, за что отвечает каждый конкретный предохранитель?

Во-первых, на корпусе часто есть маркировка. Обычно это буквенно-цифровые обозначения типа «AUDIO» или «ENG». Но иногда бывают коды неочевидные, например, «IGN» — система зажигания.

Если маркировки нет или она стерлась, на помощь придет проверенная схема расположения предохранителей для вашей модели авто. По ней можно четко определить назначение каждого элемента.

Ну а если и схемы под рукой нет, остается опытным путем проверить, какая система перестает работать при вынутом предохранителе. Но этот метод требует осторожности и знания автомобиля.

Запомните несколько простых советов

В заключение давайте резюмируем, как быстро находить и определять предохранители в автомобиле:

• Знайте расположение блока предохранителей в вашей модели.
• Имейте под рукой схему с описанием всех предохранителей.
• Умейте распознавать маркировку на корпусе.
• В крайнем случае используйте метод проб и ошибок.

Следуйте этим простым советам — и поиск нужного предохранителя не займет много времени. А главное, вы точно не перепутаете его с другими!

Избегать типичных ошибок при работе с блоком предохранителей

Блок предохранителей — это важнейший элемент электрооборудования автомобиля. От корректной работы с ним зависит безопасность водителя и пассажиров. К сожалению, многие допускают типичные ошибки при определении назначения предохранителей в блоке.

Неправильный поиск блока предохранителей

Первая распространенная ошибка — неумение быстро найти сам блок предохранителей в автомобиле. Конечно, со временем вы запомните его местоположение. Но изначально лучше заглянуть в инструкцию по эксплуатации конкретной модели. Там обязательно есть схема.

Также не стоит полагаться на то, что блок предохранителей выглядит одинаково во всех автомобилях. В разных моделях он может отличаться дизайном и расположением.

Невнимание к маркировке предохранителя

Еще одна распространенная ошибка — игнорирование маркировки на корпусе самого предохранителя. Часто на пластиковом корпусе нанесены буквенно-цифровые обозначения, указывающие на его назначение.

Например, «AUDIO» — предохранитель аудиосистемы. Нужно внимательно изучать такие надписи, чтобы избежать неправильного определения функции предохранителя.

Отсутствие схемы расположения предохранителей

Еще одна распространенная ошибка — попытка определить назначение предохранителей без наличия схемы их расположения. Такая схема обязательно должна быть у автовладельца.

Либо в виде инструкции по эксплуатации автомобиля, либо распечатанной схемы конкретно для вашей модели. По ней можно точно понять функцию каждого предохранителя.

Некорректная замена предохранителя

Еще одна распространенная ошибка — установка предохранителя, не соответствующего номиналу. Предохранитель нужно менять строго на аналогичный по характеристикам.

Иначе возможны серьезные неполадки в работе электрооборудования. Также нельзя устанавливать «жучки» вместо предохранителей.

При правильном подходе и знании типичных ошибок можно легко научиться определять назначение любого предохранителя в блоке автомобиля.
