Установка планшетного компьютера в автомобиль.

[piton1981]

Возможно данная тема будет полезна автолюбителям, которые мечтают о бортовом компьютере, но не имеют его. Делалось все на моделе автомобиля Киа Рио 2012 года. Планшетный компьютер - NoName китаец о семи дюймах на андроиде с USB портом для подключения к диагностическому разъёму автомобиля. Фото, к сожалению нет, так как не додумался процесс зафотографировать. итак, приступим:
Первое что нужно сделать - выбрать место для установки - я ставил на потолок прямо над зеркалом заднего вида. Убираем потолочное покрытие и вырезаем место чуть меньше чем сам планшетник. Затем к металлу крыши приклеиваем направляющие, чтобы комп можно было убирать в крышу. Прикрепляем комп к направляющим, подключаем питание и шнур к диагностической колодке.
Укладываем провода по крыше и по правой стойке, заводим их за переднюю панель. У меня получилось без снятия панели, на других авто возможно для удобства нужно будет снимать панель. Доводим шнур питания до USB входа на панели приборов(на Рио такой идет в стандартной комплектации) и подключаем его, проверяем что питание идет на планшет. В бардачке ставим USB hub, так как нам нужно будет не только подключить диагностический разъем но и закачивать видео и программы в планшет. Подключаем диагностический разъем на его штатное место(на Рио без переделок получилось - место под панелью много, но Рено Симбол пришлось малость переделать расположение приборов под панелью.) Проверяем при заведенной машине, что планшет опознал диагностический разъем и вывел хотя бы напряжение аккумулятора на экран. Устанока электрики завершена.
Устанавливаем на место покрытие крыши и бардачок(его все же пришлось снять). Все - у вас есть бортовой компьютер. Закачиваем на планшет программу для диагностики и любимое видео. Также можно подключить аудио выход планшета к штатной аккустики, но у меня такой идеи не было - не делал.

[Igroman.Fanateev]

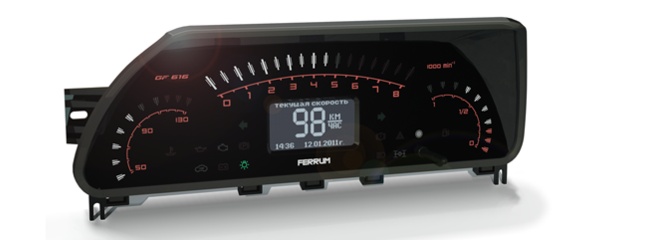

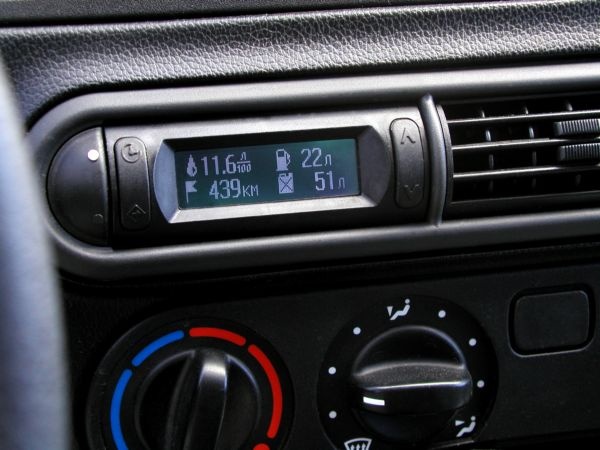

Прочитал и сразу возник вопрос к автору, а зачем именно устанавливать планшет? Если целью является мониторинг системы: температура, обороты, частота и т.д. то есть специальные устройства начиная от конкретно заточенных под определённую марку автомобиля и заканчивая универсальными под например жигулёвский или тавриевский инжектор. Вот например краткое перечисление функций подобного гаджета для Шевролет нивы:
Выполняет функции:

Диагностические параметры (ЭСУД)
- Температура двигателя;-
- Расход воздуха;
- Угол опережения зажигания;
- Положение дроссельной заслонки;
- Напряжение бортовой сети;
- Положение педали газа (для ЭПГ);
- Положение регулятора холостого хода;
- Считывание кодов неисправностей (ошибок);
- Сброс накопленных контроллером ошибок;

Параметры комбинации приборов
- Текущая скорость;
- Максимальная скорость за последний км.;
- Обороты двигателя;
- Максимальные обороты двигателя за поездку;
- Максимальные обороты двигателя от включения зажигания;
- Уровень топлива;
- Общий пробег;
- Прогноз пробега на остатке топлива;
- Средний расход топлива;
- Мгновенный расход топлива;

Техобслуживание
- Замена масла ДВС и КПП;
- Замена свечей;
- Замена ремня ГРМ;
- Замена воздушного фильтра;
- Замена топливного фильтра;

Спортивные функции
- Время прохождения мерного участка;
- Время разгона до 100 км/ч;
- Shiftlight;

Аварийные и сервисные предупреждения
- Предупреждение о низком уровне тормозной жидкости;
- Превышение порога температуры охлаждающей жидкости;
- Превышение порога оборотов двигателя;
- Предупреждение о выходе напряжения АКБ за допустимый диапазон;
- Предупреждение о превышении порога скорости;
- Предупреждение о потере связи с ЭСУД;
- Предупреждение о включенных габаритных огнях при выключенном зажигании;

Ну а если приследовать цель "мультимедиа комбайна" то сейчас рынок позволят выбрать из огромнейшего количества магнитол с огромными экранами навигаторами и прочими функциями не уступающими планшету, причём вопросов с установкой намного меньше ибо придумывать ничего не надо - в каждом автомобиле есть штатная магнитола которую мы можем заменить или пустой слот под неё. Поэтому мне кажется установкой планшета могут заниматься только те кто работает с тюнингом двигателей и систем современных автомобилей напичканых электроникой....
Для всех же остальных имхо не заморачиваться, хотя идея имеет право жить и я думаю что некоторые форумчане вполне могут ней заинтересоваться.

[miskevicht]

Себе тоже хочу установить нечто подобное, ибо бортовым компьютером мою модель обделили. Только вот хотелось бы что бы это было "все в одном" - система контроля автомобиля, дорожные навигатор, и обычный планшетный компьютер со всеми его функциями... Возможно ли такое сделать? В принципе в салоне места много. И если из сообщения автора все понятно на счет установи электрики и аппаратной части, а что делать с программным обеспечением такого планшетного компьютера, откуда брать это программное обеспечение, которое справилось бы со всеми задачами? Может кто то сталкивался?

[Kirill.Aust]

А с программной частью, все зависит от аппаратной. В принципе стандартная оболочка android и iOS очень удобна, в плане управления даже за рулем. А весь остальной функционал, обеспечивается приложениями, который уже каждый в принципе подбирает под себя, ориентируясь на удобство использования на планшете в машине. Для диагностики через протокол OBD2, очень хороша программа Torque, он красиво выводит все изображения и датчики и очень функциональна + настроить можно под себя. В качестве навигатора, используйте какой угодно, благо их очень много развелось, музыка и кино- тут опять же ищем что душе угодно.

Немного хуже обстоят дела с планшетами на Windows8, и только из за недостатка приложений под метро-интерфейс.

[Mike.Morens]

Позволяет установить планшетный компьютер для удобства использования в автомобиле. При этом держатель обеспечивает надежное крепление устройства для его сохранности в любых ситуациях. При необходимости к iPad / iPad 2 / iPad 3 можно подключить зарядное устройство (не входит в комплект).

Держатель оснащен шаровым шарниром. Благодаря этому, можно закрепить устройство под нужным углом для удобства использования. Вы с легкостью можете переходить в портретный или альбомный режим, поворачивая держатель. Кроме того, само крепление планшета позволяет легко размещать устройство при посадке в автомобиль и также лего извлекать его, чтобы забрать с собой при выходе из машины.

[Игорь]

[Андрей Лучаников]

Супер полезная и удобная вещь!

[anipir2012]

С Алиэксперсс, кто-то заказывал?
